Jaguar XJ (X350). Service manual - part 1454

the backup power supply must be depleted before repairing or replacing any air
bag SRS components. To deplete the backup power supply energy, disconnect the
battery ground cable and wait one minute. Failure to follow this instruction may
result in personal injury.


NOTE:



When installing a new air bag module, a prepaid return postcard is provided with
the replacement air bag module. The serial number for the new part and the
vehicle identification number (VIN) must be recorded and sent to Jaguar Cars Ltd.


Remove the front seat head restraint.
For additional information, refer to Front Seat Head Restraint - Vehicles With: Head
Restraint Video Display, VIN Range: G00442->H18679 (76.70.14)

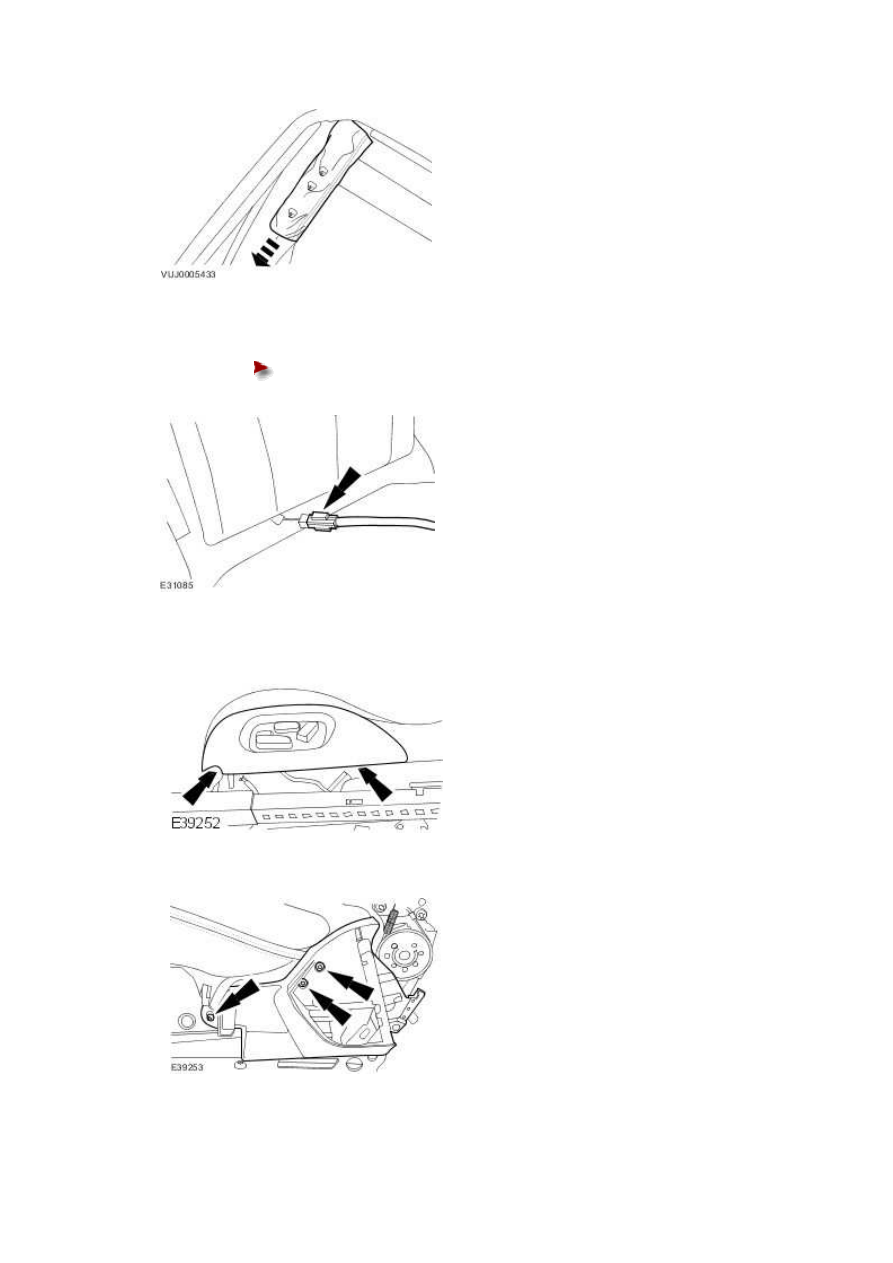

2 . Remove the front seat head restraint retaining post.



1) Release the retaining tang.



2) Remove the front seat head restraint retaining post.









3 . Detach the front seat cushion cover.







4 . Detach the front seat backrest cover.

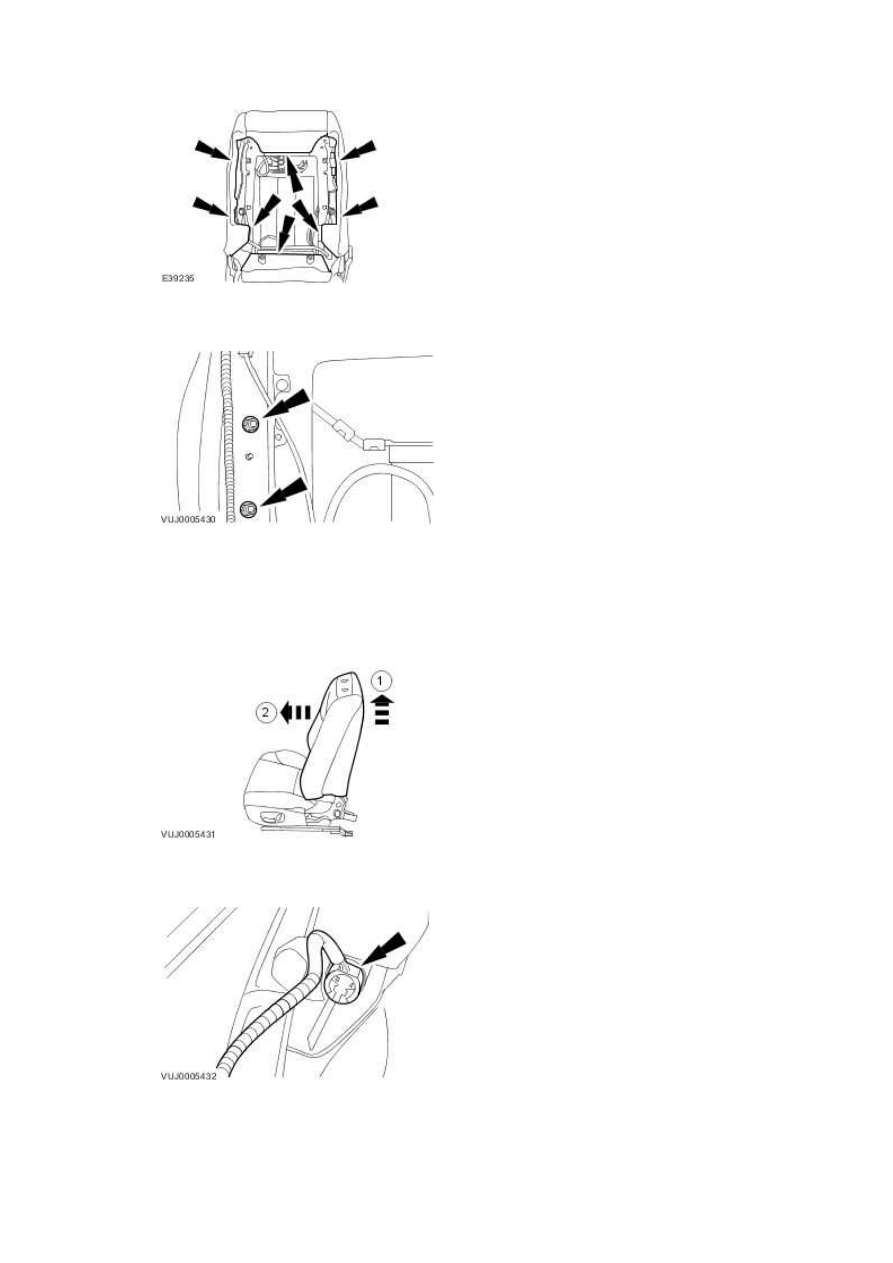

5 . Remove the side air bag module retaining nuts.







6 . Detach the front seat backrest cover and cushion.



1) Reposition the front seat backrest cover and cushion.



2) Detach the front seat backrest cover and cushion.









7 . Disconnect the side air bag module electrical connector.







8 . Remove the side air bag module.

www.







9
.

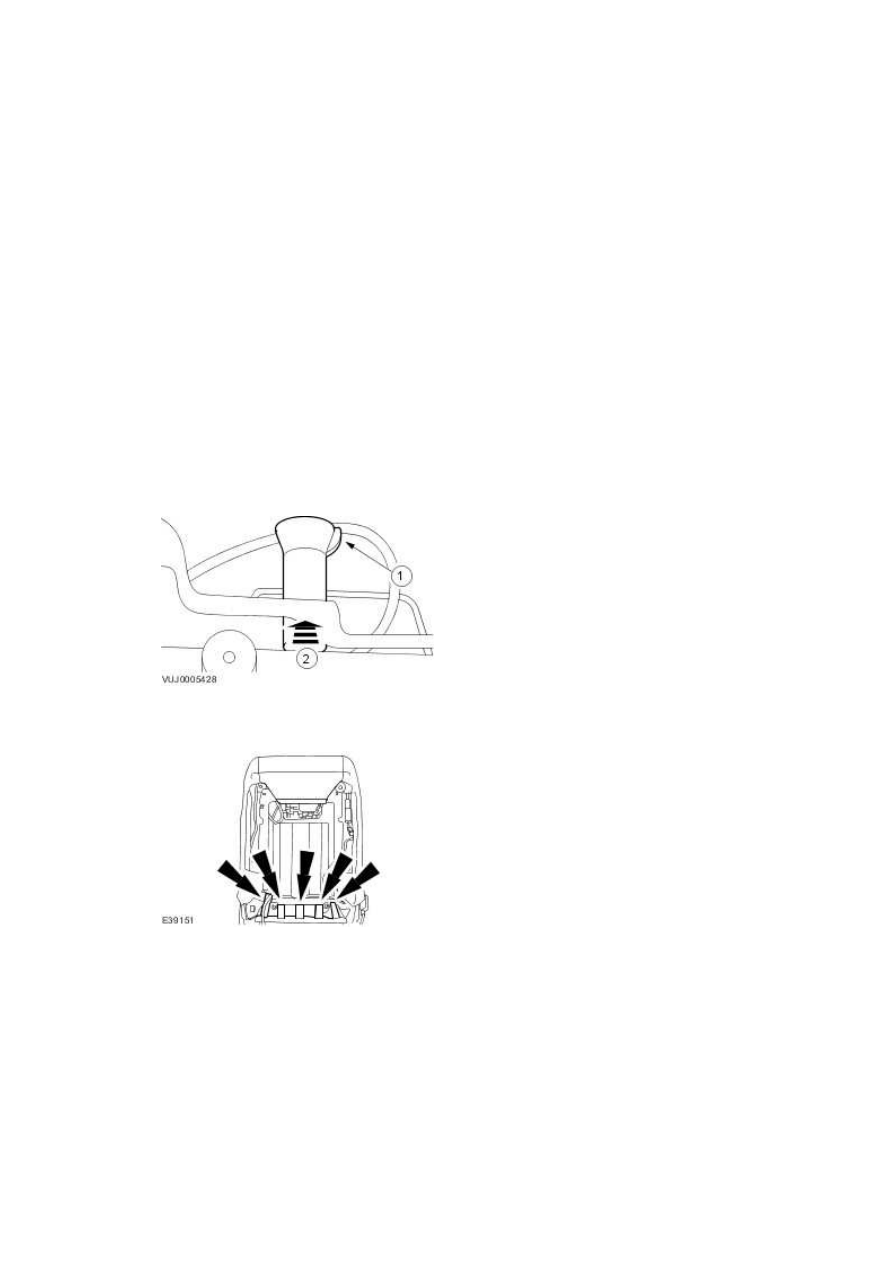

Remove the front seat backrest cover and cushion.





Disconnect the front seat backrest cushion heater pad electrical
connector.









10 . Detach the front seat control switch and trim panel assembly.







11 . Remove the front seat backrest outer trim panel.









Right-hand shown, left-hand similar.


Remove the front seat hinge front inner trim cover.







13 . Disconnect the front seat head restraint motor electrical connector.







14 . Disconnect the front seat lumbar motor electrical connector.







15 . Detach the front seat wiring harness.







12 . NOTE:
