6 . Reposition the front seat fully rearwards.

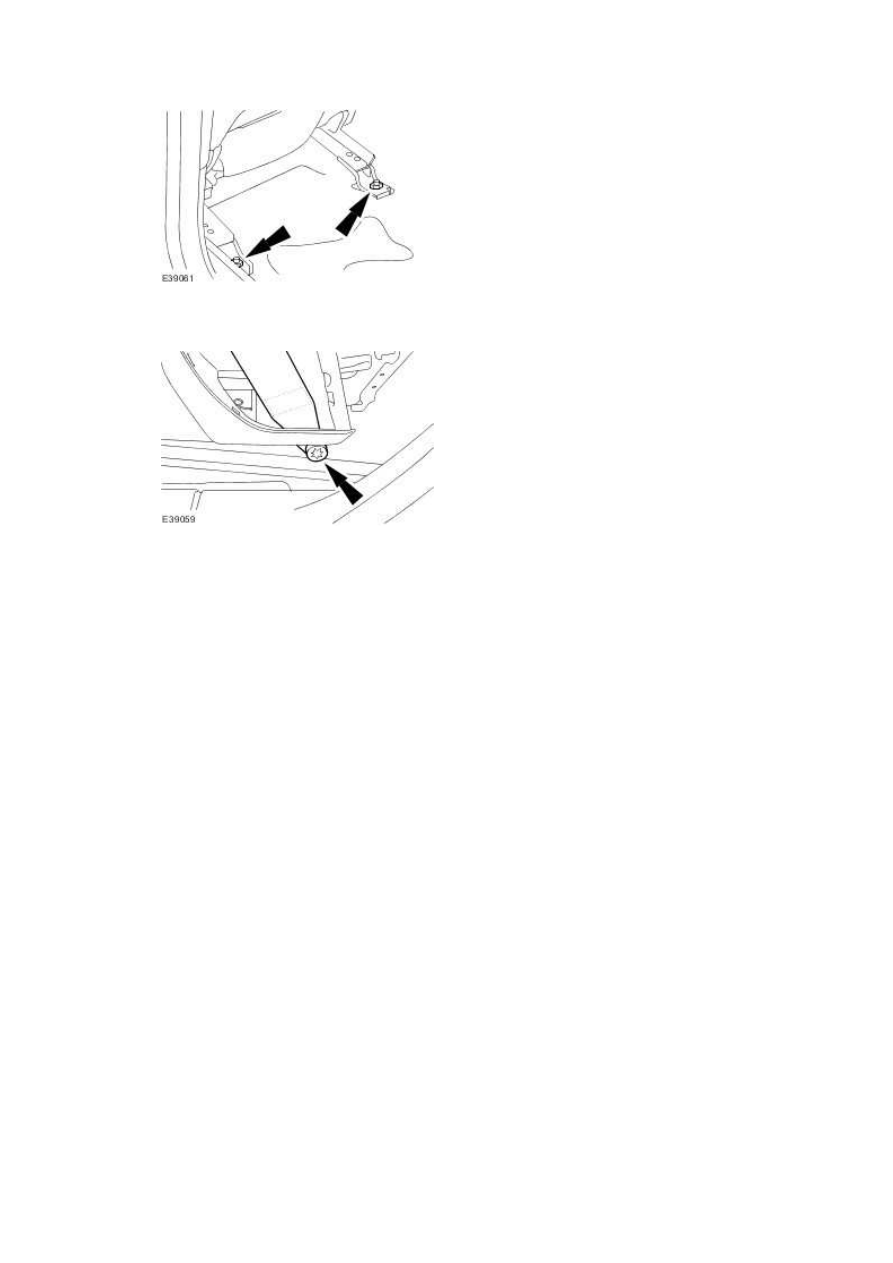

7 . NOTE:



Left-hand shown, right-hand similar.


Remove the seat runner front retaining bolt.







8 . Reposition the front seat 75 mm (2.95") forwards.





9
.

Reposition the front seat head restraint and front seat base to the fully lowered
position.





10 . Disconnect the battery ground cable. <<414-01>>





11
.

Disconnect the front seat electrical connectors.





Tilt the front seat rearwards to aid disconnecting the front seat
electrical connectors.









12
.

  CAUTION: Care must be taken when removing the seat not to damage

the seat or the trim panels. Failure to follow this instruction may result in
damage to the vehicle.



  CAUTION: When lifting the seat care must be taken not to load or

damage the seat runners located below the seat cushion. Failure to follow this
instruction may result in damage to the vehicle.


Remove the front seat.






Installation



1 . NOTE:



Left-hand shown, right-hand similar.


To install, reverse the removal procedure.





Tighten to 47 Nm.









2 . Tighten to 47 Nm.

www.







3 . Tighten to 35 Nm.









Front Seat Backrest - VIN Range: G00442-
>H18679 (76.70.06)

Removal



1
.

  WARNING: A restraints control module (RCM) only requires

replacement if the system has incurred five separate deployments. At no time
change the RCM for less than five separate deployments.



  WARNING: Always wear safety glasses when repairing an air bag

supplemental restraint system (SRS) vehicle and when handling an air bag
module. Failure to follow this instruction may result in personal injury.



  WARNING: Carry a live air bag module with the air bag and trim cover

pointed away from your body. This will reduce the risk of injury in the event of
an accidental deployment. Failure to follow this instruction may result in
personal injury.



  WARNING: Do not set a live air bag module down with the trim cover

face down. Failure to follow this instruction may result in personal injury.



  WARNING: After deployment, the air bag surface can contain deposits of

sodium hydroxide, a product of the gas generant combustion that is irritating to
the skin. Wash your hands with soap and water afterwards. Failure to follow this
instruction may result in personal injury.



  WARNING: Never probe the connectors on the air bag module. Doing so

may result in air bag deployment. Failure to follow this instruction may result in
personal injury.



  WARNING: Vehicle sensor orientation is critical for correct system

operation. If a vehicle equipped with an air bag SRS is involved in a collision,
inspect the sensor mounting bracket and wiring pigtail for deformation. If
damaged, replace the sensor whether or not the air bag is deployed.



  WARNING: To avoid accidental deployment and possible personal injury,
