Jaguar XJ (X350). Service manual - part 145







5

.



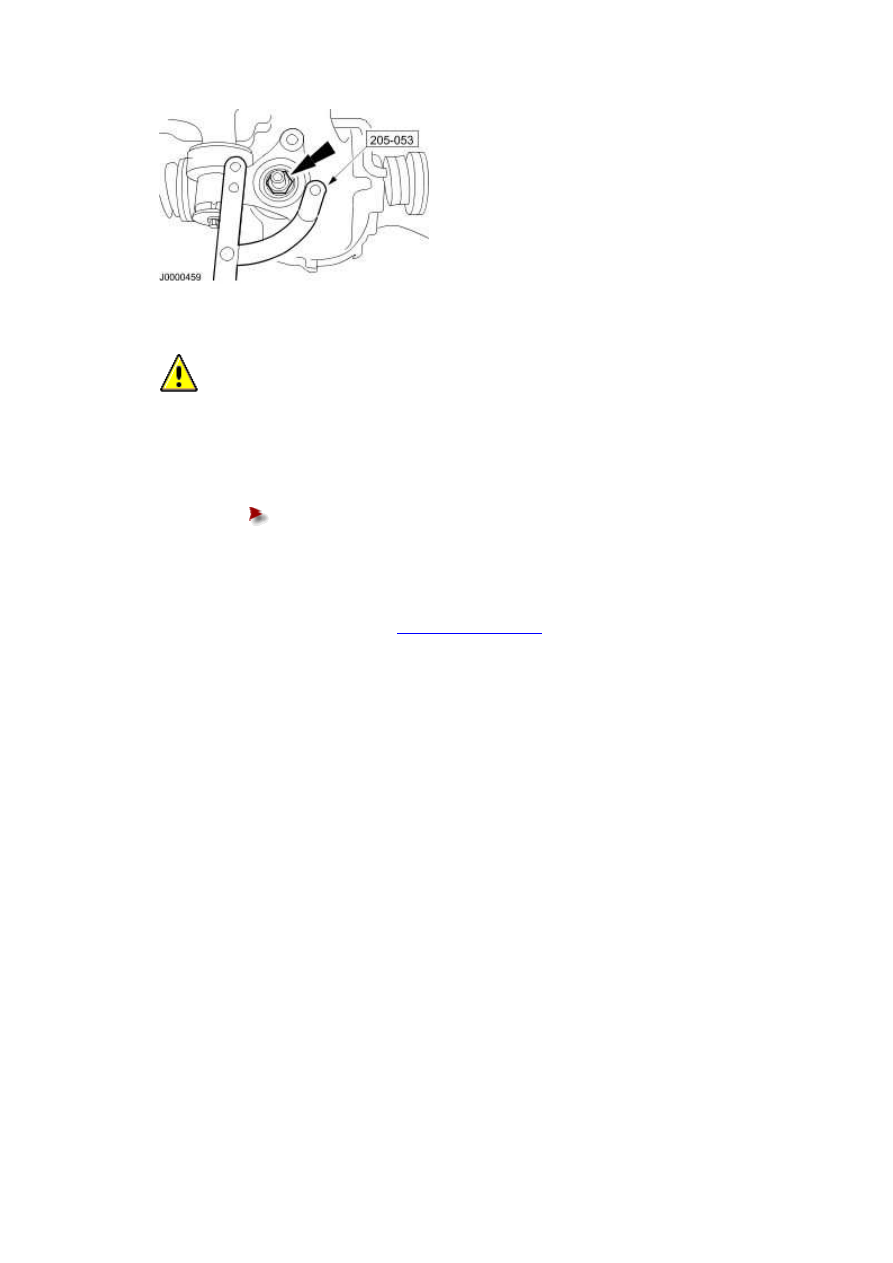

  CAUTION: Axle fluid should flow from the filler plug threaded hole when full. Failure

to follow this instruction may result in damage to the axle.





Check and top up the axle assembly fluid level as required.





Tighten to 34 Nm.









6 . Install the driveshaft.

For additional information, refer to

Driveshaft (47.15.01)









205-05 : Rear Drive Halfshaft





Specifications





Specifications

Lubricants, Fluids, Sealers and Adhesives

Item

Specification

Constant velocity (CV) grease  Olistamoly LN 584 LO



Torque Specification

Description

Nm  lb-ft  lb-in

Anti-lock brake sensor retaining nut

9

–

80

Lower arm to wheel knuckle retaining nut  150  111   –

Outer tie rod ball joint retaining nut

55   41   –

Upper wish bone ball joint retaining nut   90   66   –

Wheel hub nut

300  221   –



Fill Capacities

Description

Vehicle

Grams

Grease for inner CV joint boot

Vehicles without supercharger  100

Vehicles with supercharger

-

Grease for inner CV joint

Vehicles without supercharger  40

Vehicles with supercharger

100

Grease for outer CV joint boot

Vehicles without supercharger  55

Vehicles with supercharger

-

Grease for outer CV joint

Vehicles without supercharger  65

Vehicles with supercharger

100







www.

Description and operation







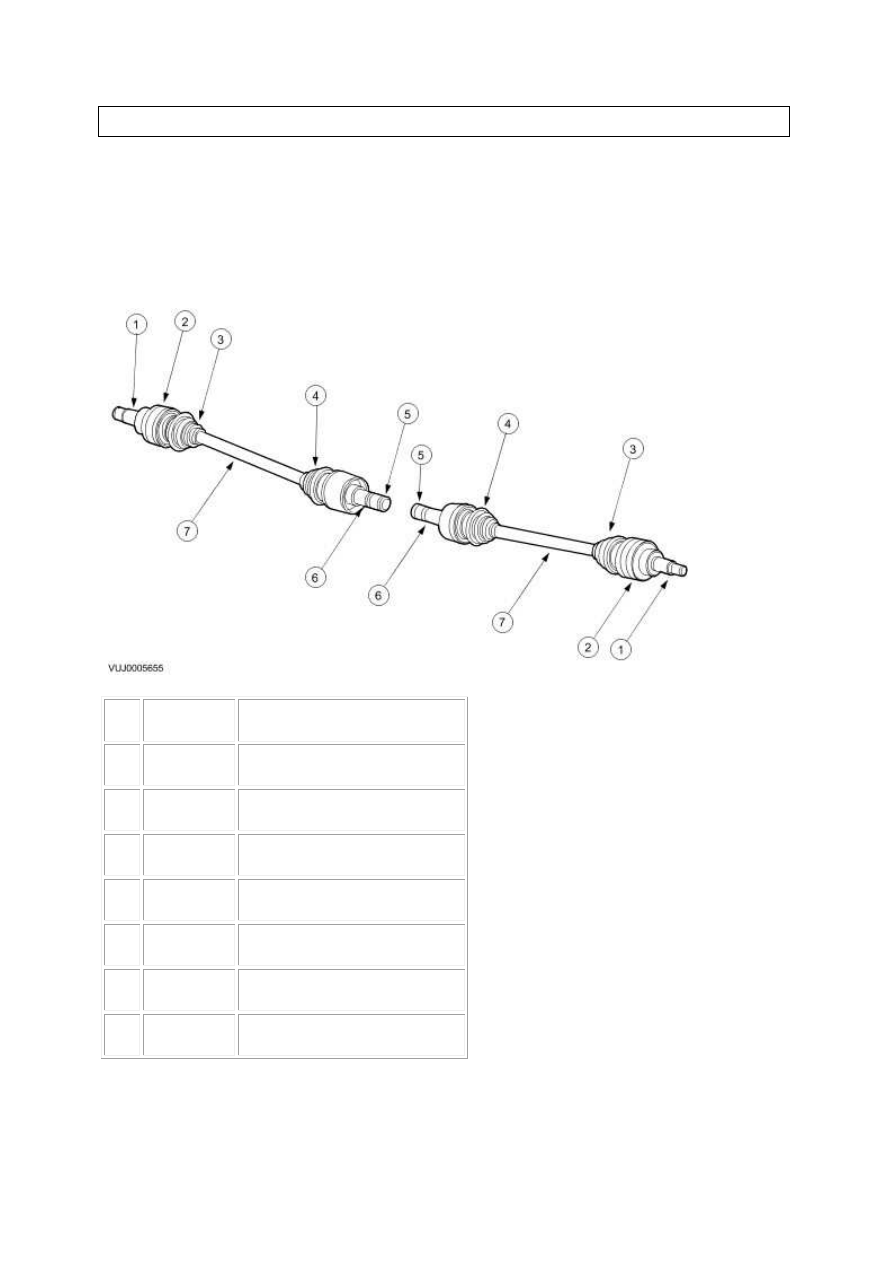

Rear Drive Halfshafts

Rear Drive Halfshafts



Item



Part Number



Description



1



 —



Outer constant velocity (CV) joint



2



 —



Anti-lock brake system (ABS) ring



3



 —



Outer CV joint boot



4



 —



Inner CV joint boot



5



 —



Spring clip



6



 —



Inner CV joint



7



 —



Halfshaft





The rear drive halfshafts are of unequal lengths and both inner and outer joints are of the CV type.



The outer CV joints are fitted with an ABS ring which is continuously monitored by the wheel speed

sensor.



The inner and outer CV joints are linked by a solid halfshaft. The inner CV joints are retained in the

rear drive axle with the aid of a spring clip.

Handling Rear Drive Halfshafts

The following points should be observed when handling rear drive halfshafts:

•



Do not pull on the CV joints or the bar shaft.

•



Do not allow the CV joints to exceed 18 degrees of travel.

•



Check polished surfaces and splines for damage.

•



Do not allow the CV joint boots to come into contact with sharp edges, hot vehicle
components or the exhaust system.

•



Do not drop the rear drive halfshafts, this may cause damage to the splined sections of the
CV joints, the threaded sections of the CV joints or the interior of the boots which may not be
visible.

•



Do not support the rear drive halfshaft by holding the CV joint alone.

Underbody Protection and Corrosion Prevention

The CV joint boots should be covered during application of underbody protection or corrosion

prevention. Foreign matter on the CV boots may cause premature ageing of the material. Foreign

material on the rear drive halfshafts may cause imbalance.
