Jaguar XJ (X350). Service manual - part 143

Axle Assembly - Vehicles With: Differential
Drain Plug (51.25.13)


No data





Axle Housing Bushing (64.25.30)

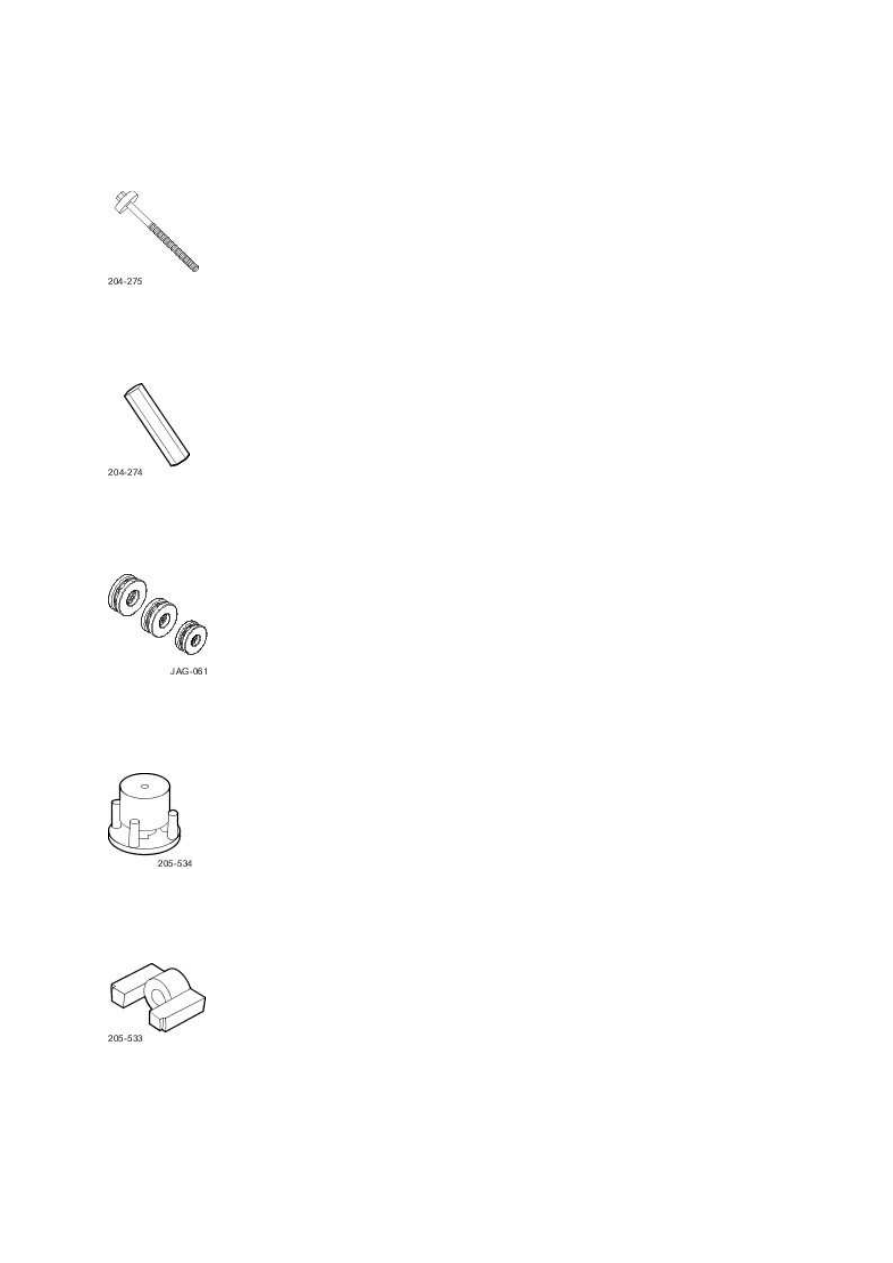

Special Service Tools





Forcing screw remover and installer

204-274







Forcing screw remover and installer

204-274







Bearing kit

JAG-061







Receiving Cup and mount plate

205-534







Remover Front Mount Bush

205-533



www.





Installer front mount bush

204-245







Installer Front Mount Bush

204-243

Removal



1 . Remove the axle assembly.

For additional information, refer to

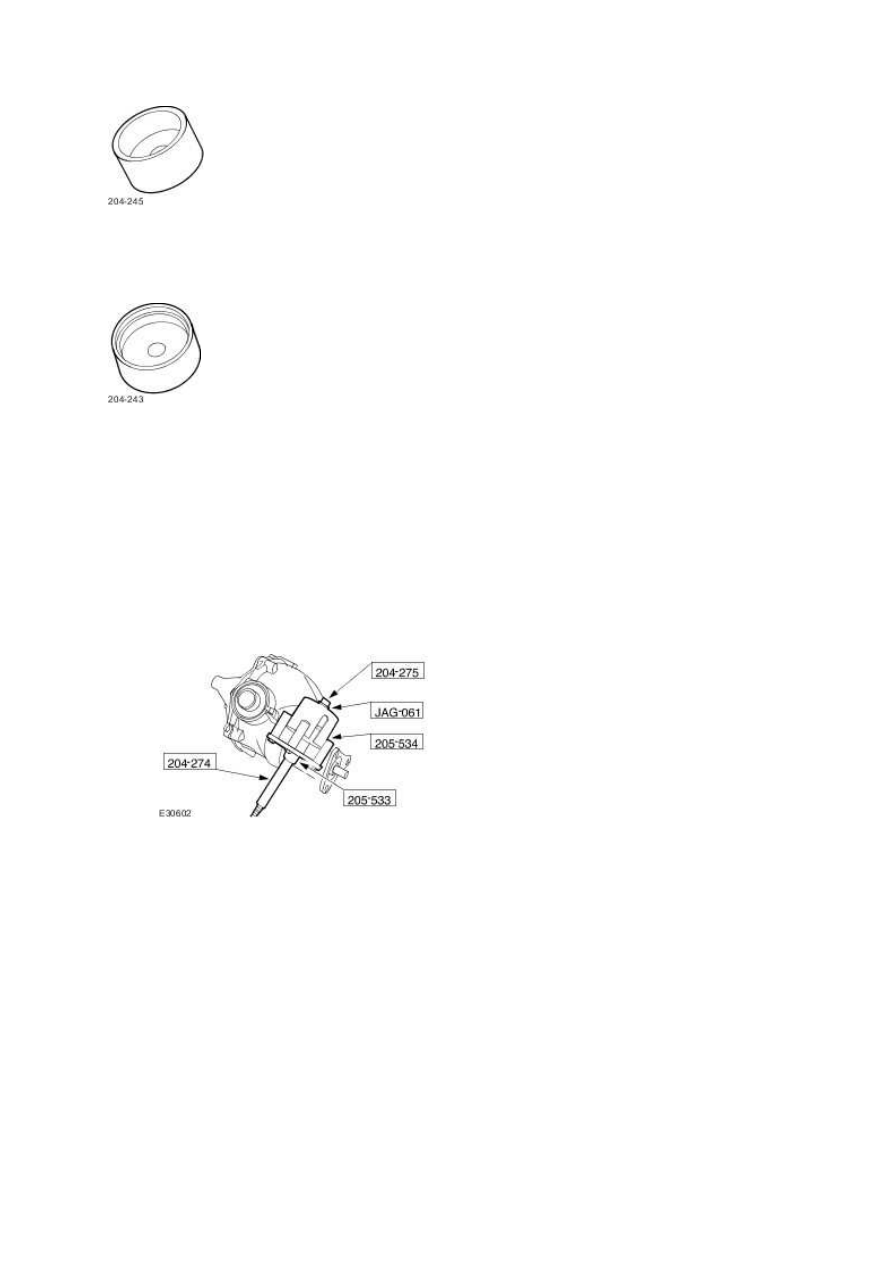

2 . Using the special tools, remove the axle housing bushing.







Installation



1

.

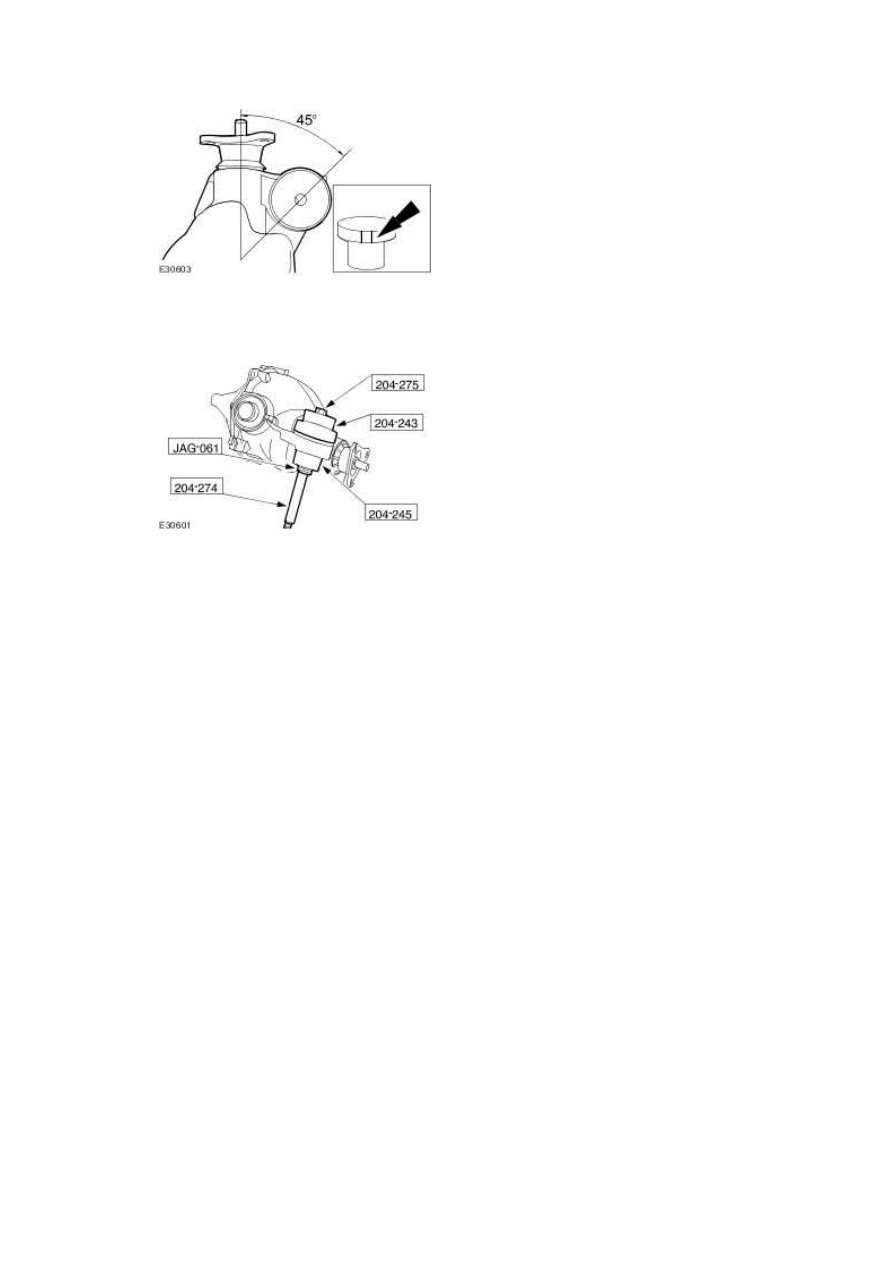

The bushing should be installed with the raised molding at 45 degrees to the centre line of

the pinion shaft.







2 . Using the special tools, install the axle housing bushing.







3 . Install the axle assembly.

For additional information, refer to
