Jaguar XJ (X350). Service manual - part 1252





Left-hand drive vehicles



5 . Remove the passenger footwell vent duct. <<412-01>>





6 . Remove the glove box. <<501-12>>





7 . Remove the engine control module. <<303-14A>> <<303-14B>>





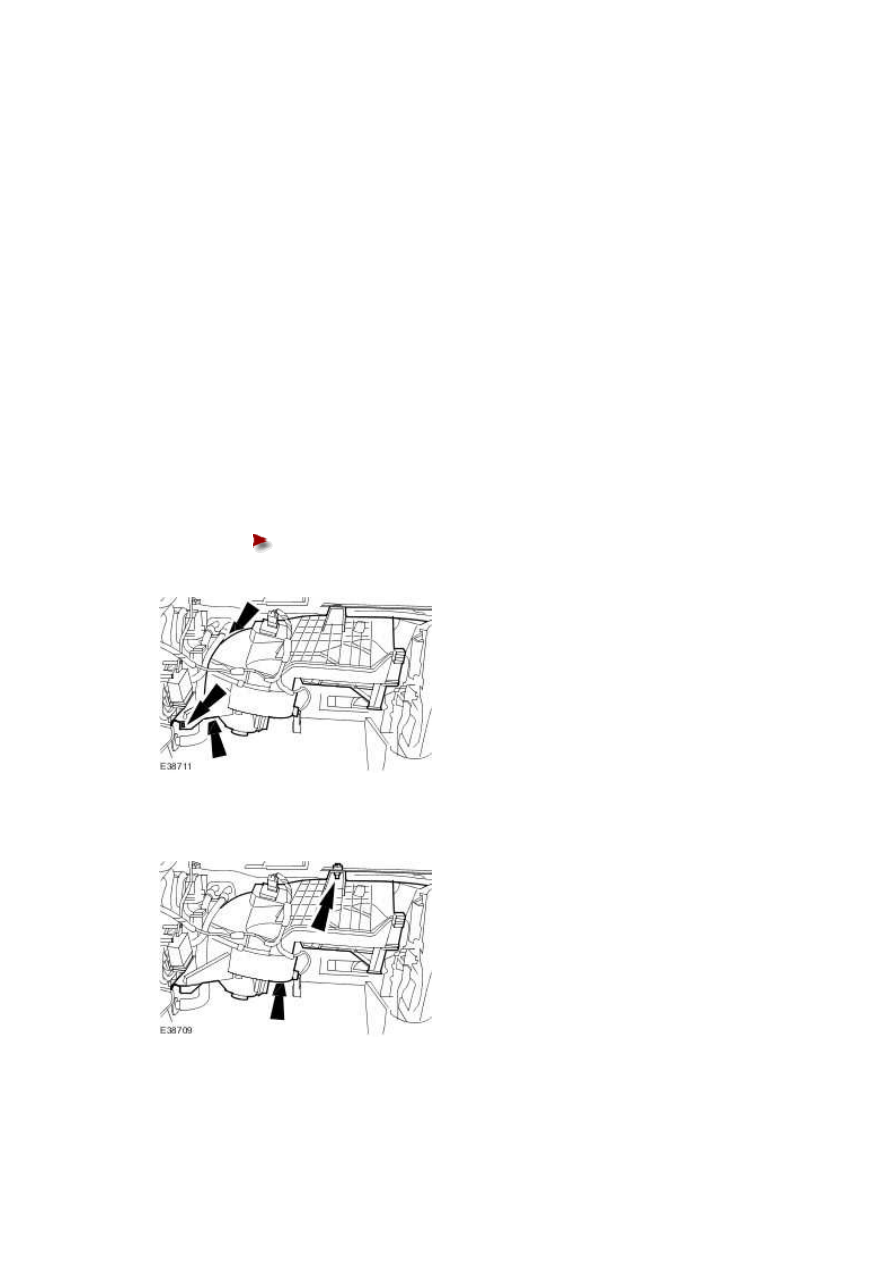

8 . Disconnect the blower motor electrical connector.







9 . Remove the blower motor housing securing bolts.







10 . Remove the blower motor housing securing bolts.







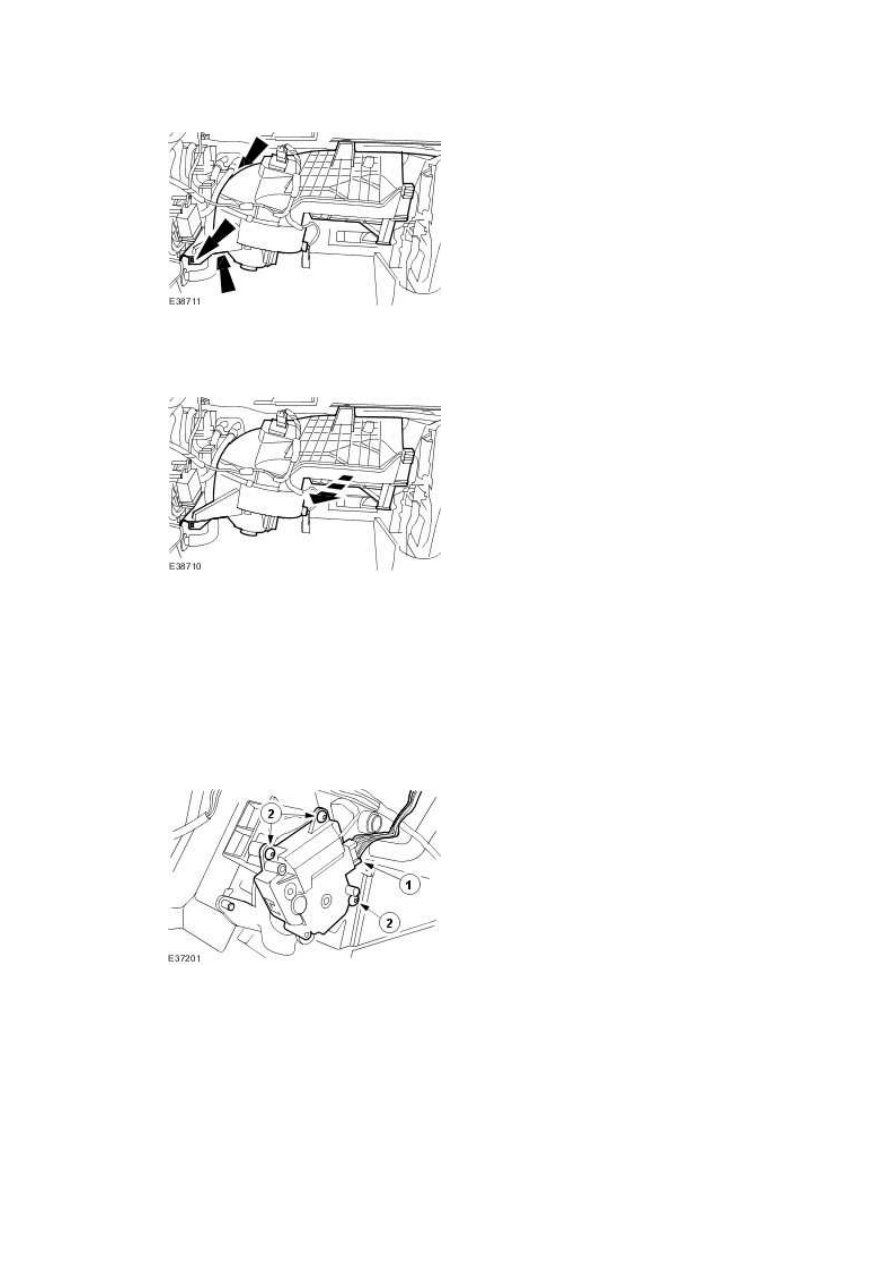

11 . Remove the blower motor housing.

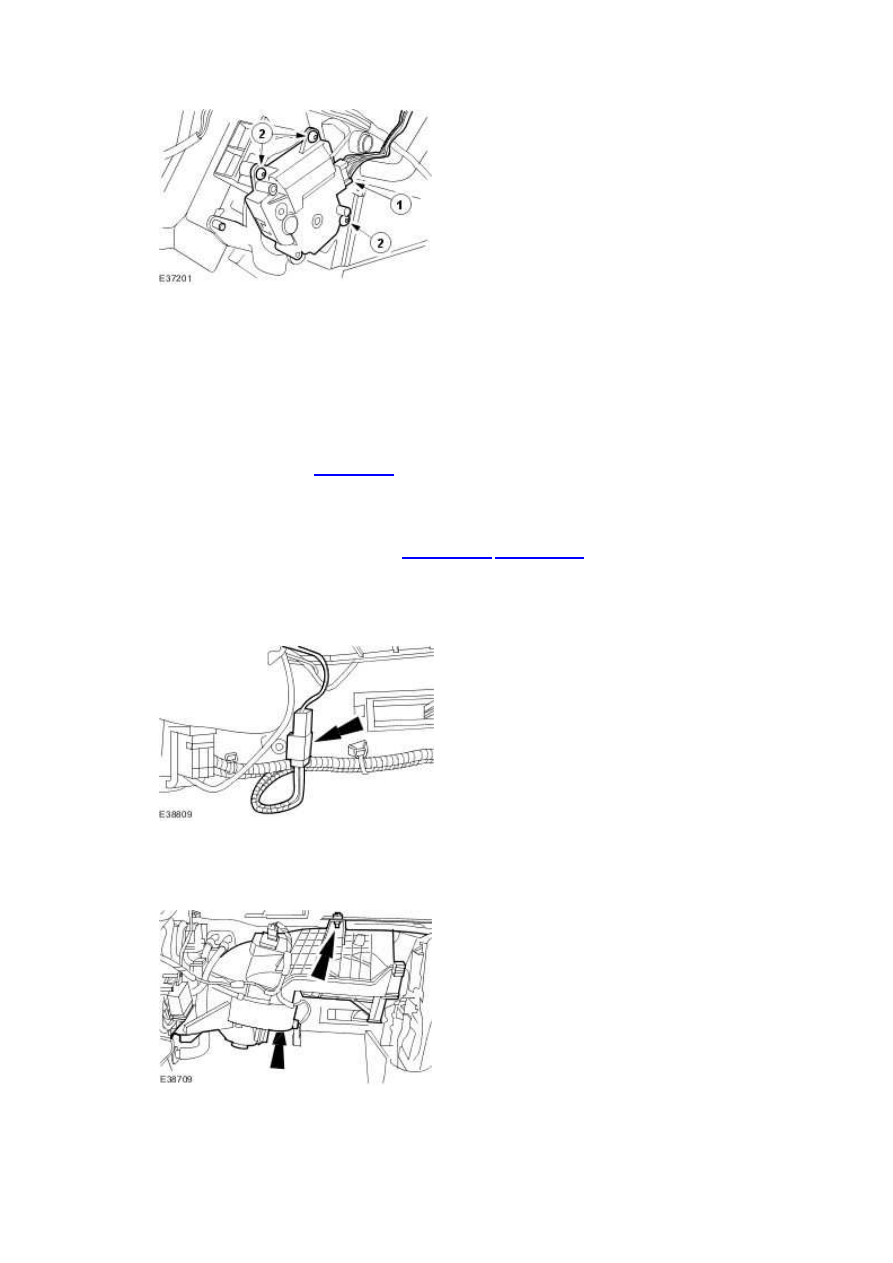

12 . Remove the footwell vent/duct blend door actuator.



1) Disconnect the electrical connector.





2) Remove the footwell vent/duct blend door actuator.











www.

Installation

Right-hand drive vehicles



1 . NOTE:





Care should be taken to ensure the actuator linkages are correctly engaged.



To install, reverse the removal procedure.





Left-hand drive vehicles



2 . NOTE:





Care should be taken to ensure the actuator linkages are correctly engaged.



To install, reverse the removal procedure.





Tighten to 7 Nm.











3 . Tighten to 7 Nm.









In-Vehicle Temperature Sensor (82.20.03)

Removal

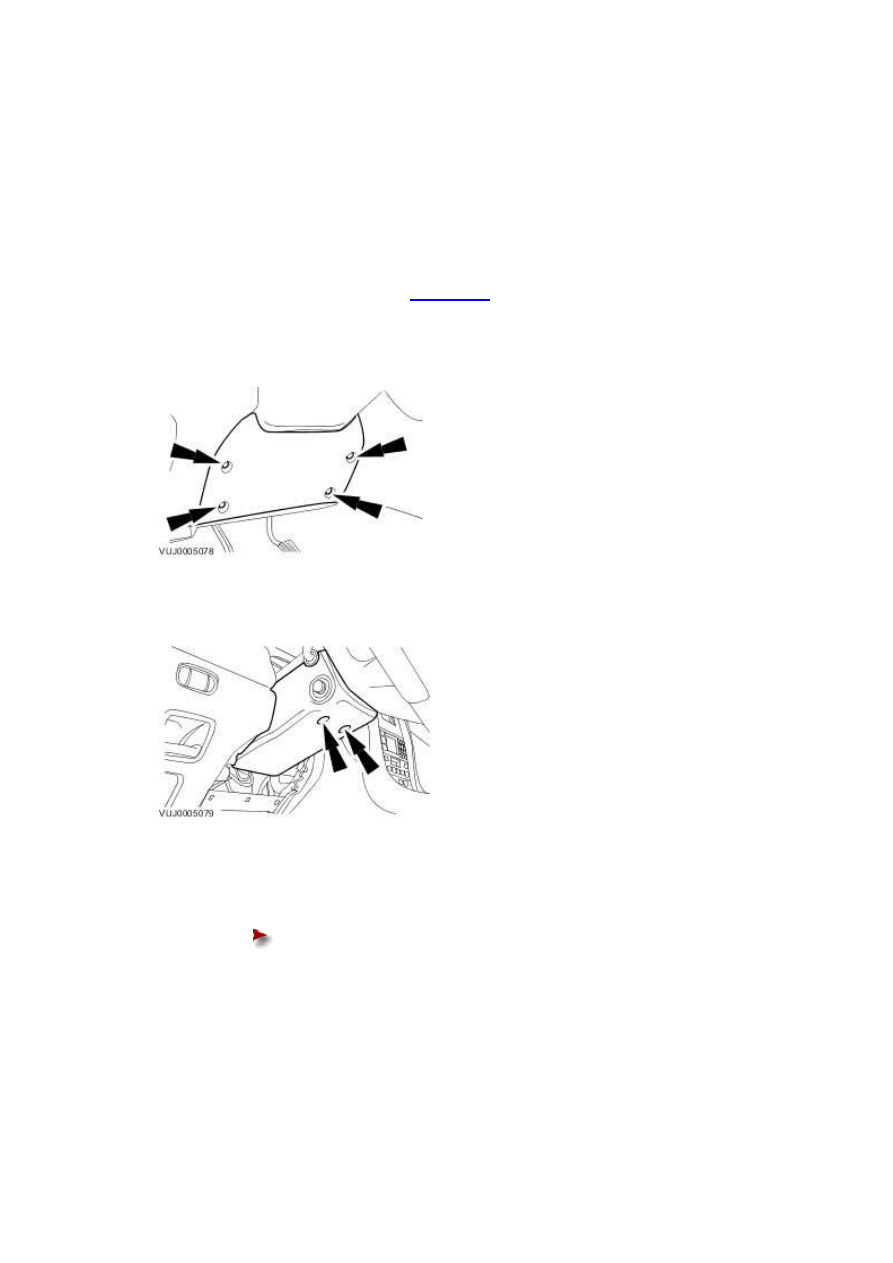

1 . Reposition the steering column to its highest position.





2 . Disconnect the battery ground cable. <<414-01>>





3 . Remove the instrument panel lower trim panel.







4 . Detach the steering column lower shroud.







5 . Remove the lower steering column lower shroud.





Disconnect the electrical connector.
