Jaguar XJ (X350). Service manual - part 1251





Right-hand drive vehicles



5 . Remove the front footwell vent duct. <<412-01>>





6 . Remove the glove box. <<501-12>>





7 . Remove the engine control module. <<303-14A>> <<303-14B>>





8 . Disconnect the blower motor electrical connector.







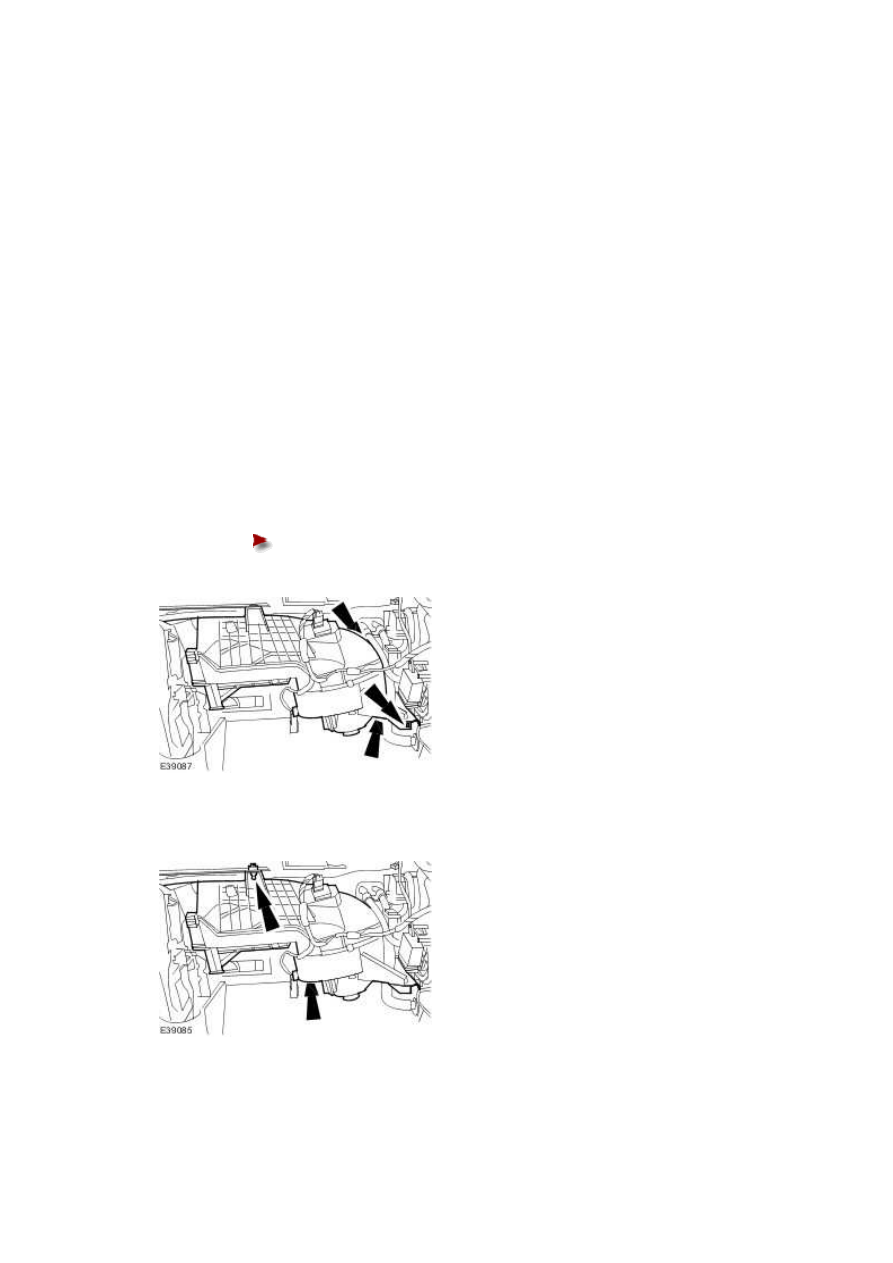

9 . Remove the blower motor housing securing bolts.







10 . Remove the blower motor housing securing bolts.







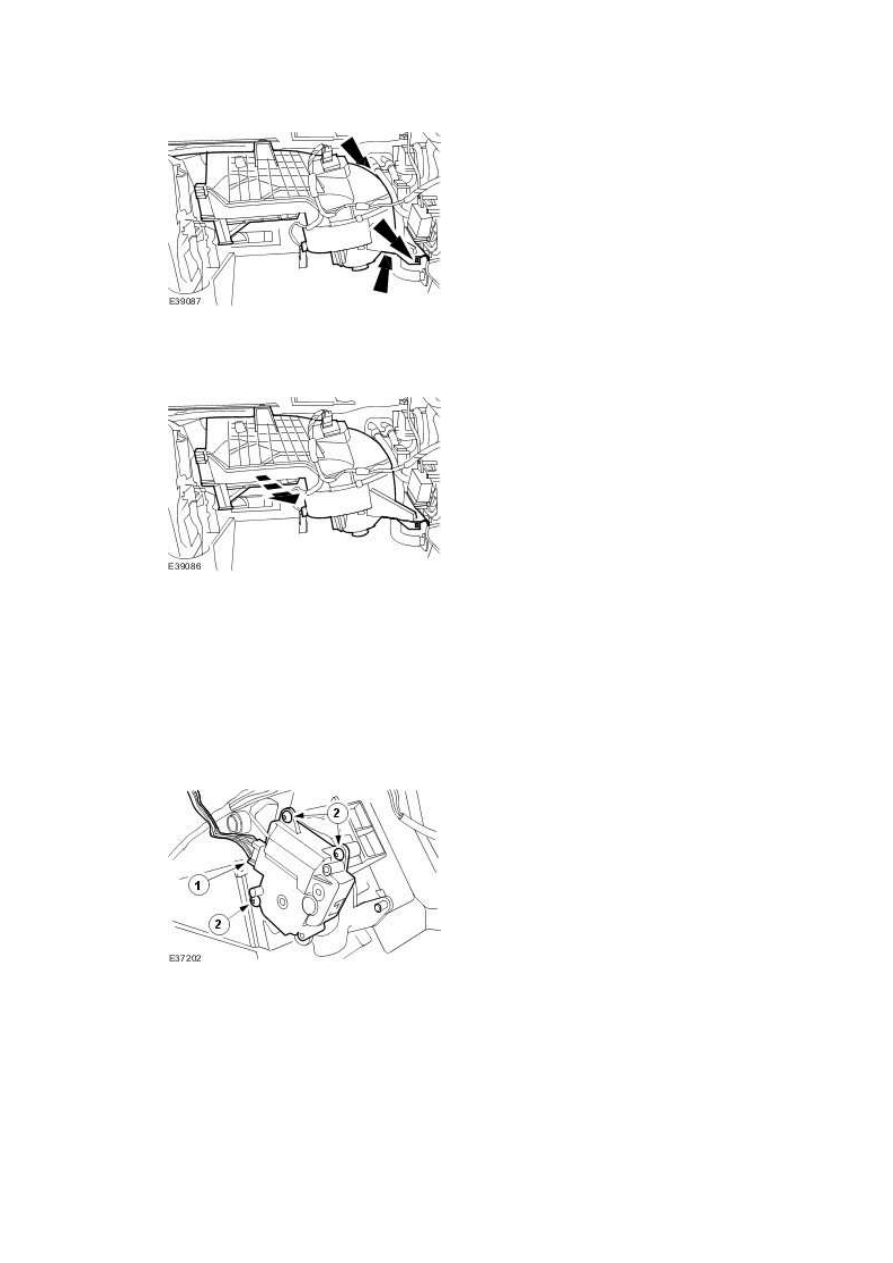

11 . Remove the blower motor housing.







12 . Remove the footwell vent/duct blend door actuator.



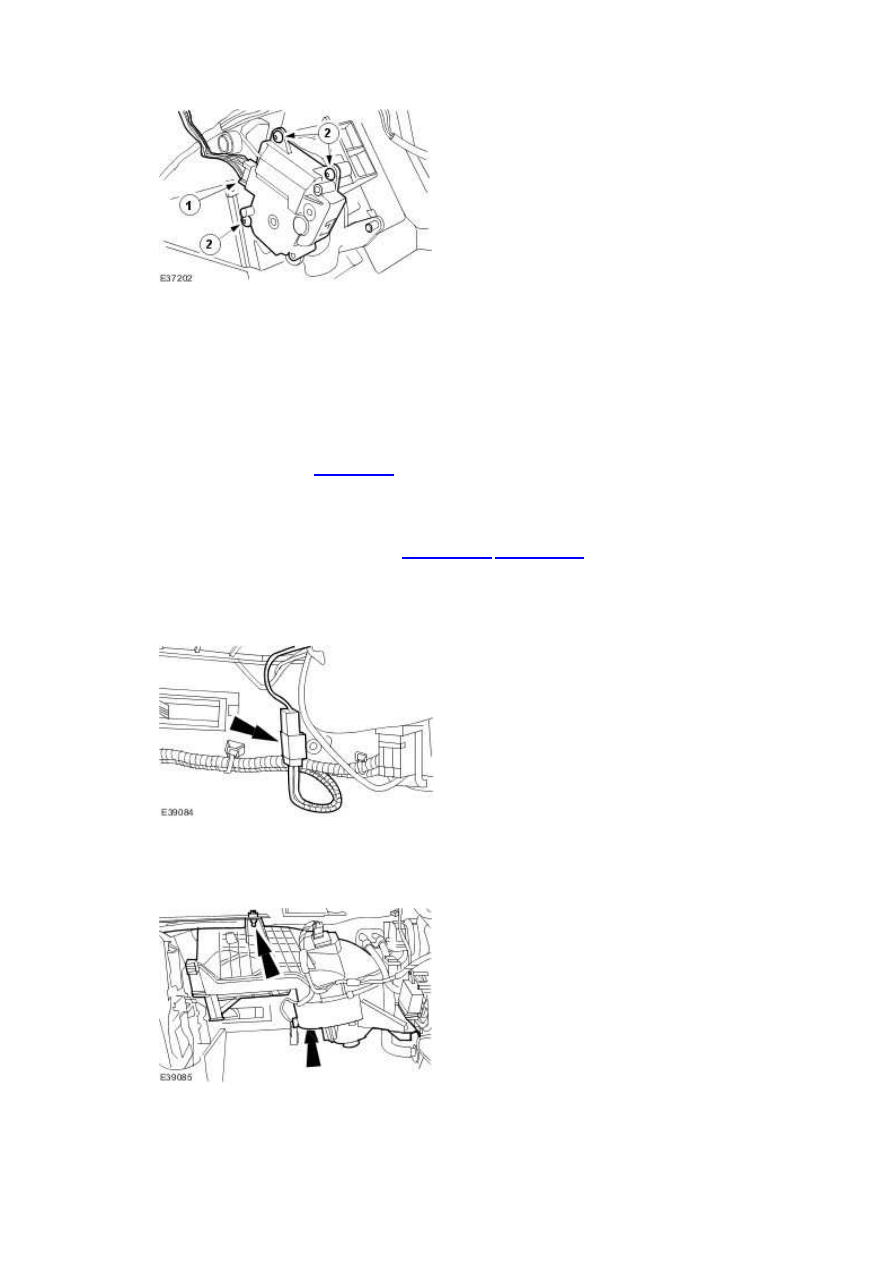

1) Disconnect the electrical connector.





2) Remove the footwell vent/duct blend door actuator.











www.

Installation

Left-hand drive vehicles



1 . NOTE:





Care should be taken to ensure the actuator linkages are correctly engaged.



To install, reverse the removal procedure.





Right-hand drive vehicles



2 . NOTE:





Care should be taken to ensure the actuator linkages are correctly engaged.



To install, reverse the removal procedure.





Tighten to 7 Nm.











3 . Tighten to 7 Nm.









Footwell Vent/Duct Blend Door Actuator
RH

Removal

All vehicles



1 . Disconnect the battery ground cable. <<414-01>>



Right-hand drive vehicles



2 . Remove the instrument panel. <<501-12>>





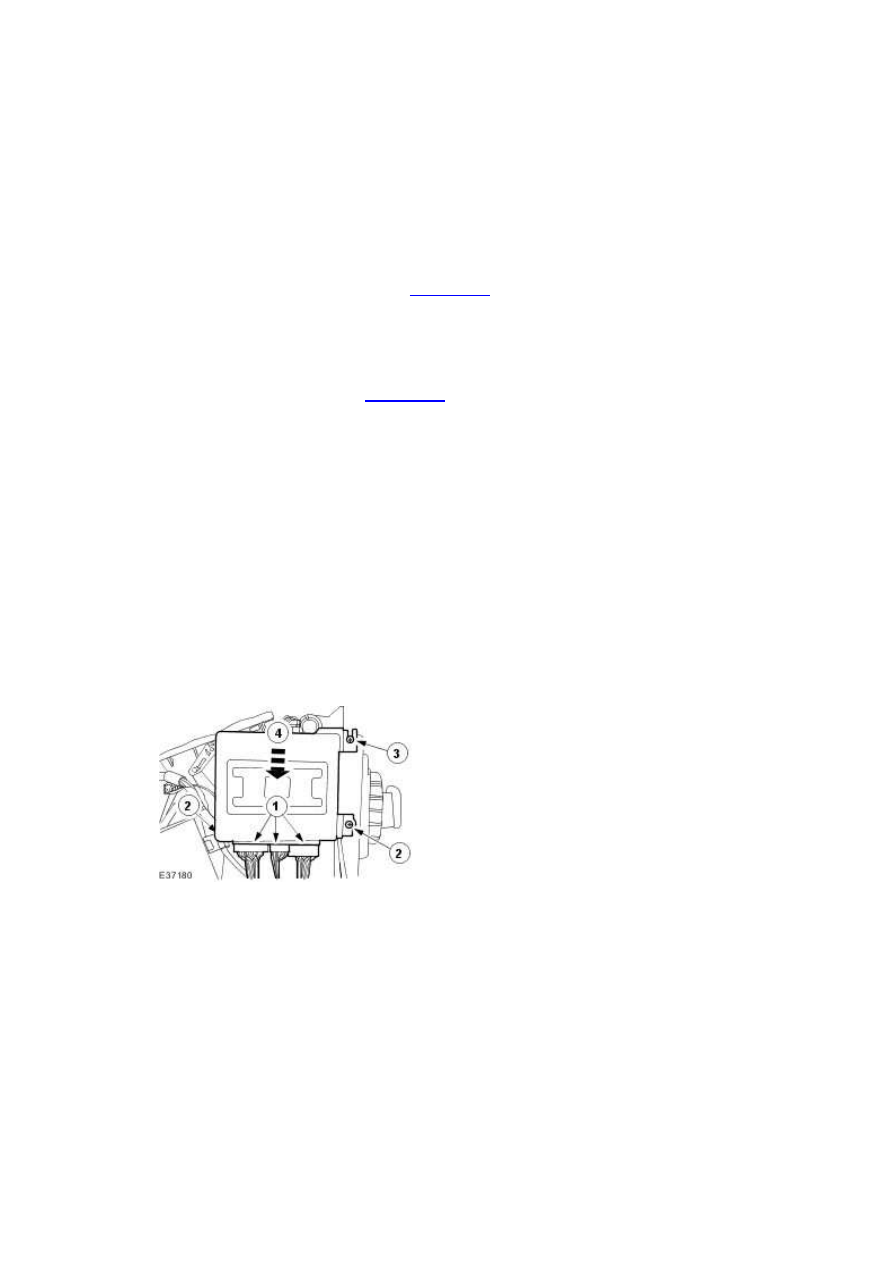

3 . Remove the remote climate control module.



1) Disconnect the electrical connectors.





2) Remove the lower securing screws.





3) Loosen but do not remove the upper securing screw.





4) Remove the remote climate control module.











4 . Remove the footwell vent/duct blend door actuator.



1) Disconnect the electrical connector.





2) Remove the footwell vent/duct blend door actuator.





www.
