Jaguar XJ (X350). Service manual - part 1150







8 . Remove the driveshaft.

For additional information, refer to Driveshaft (47.15.01)

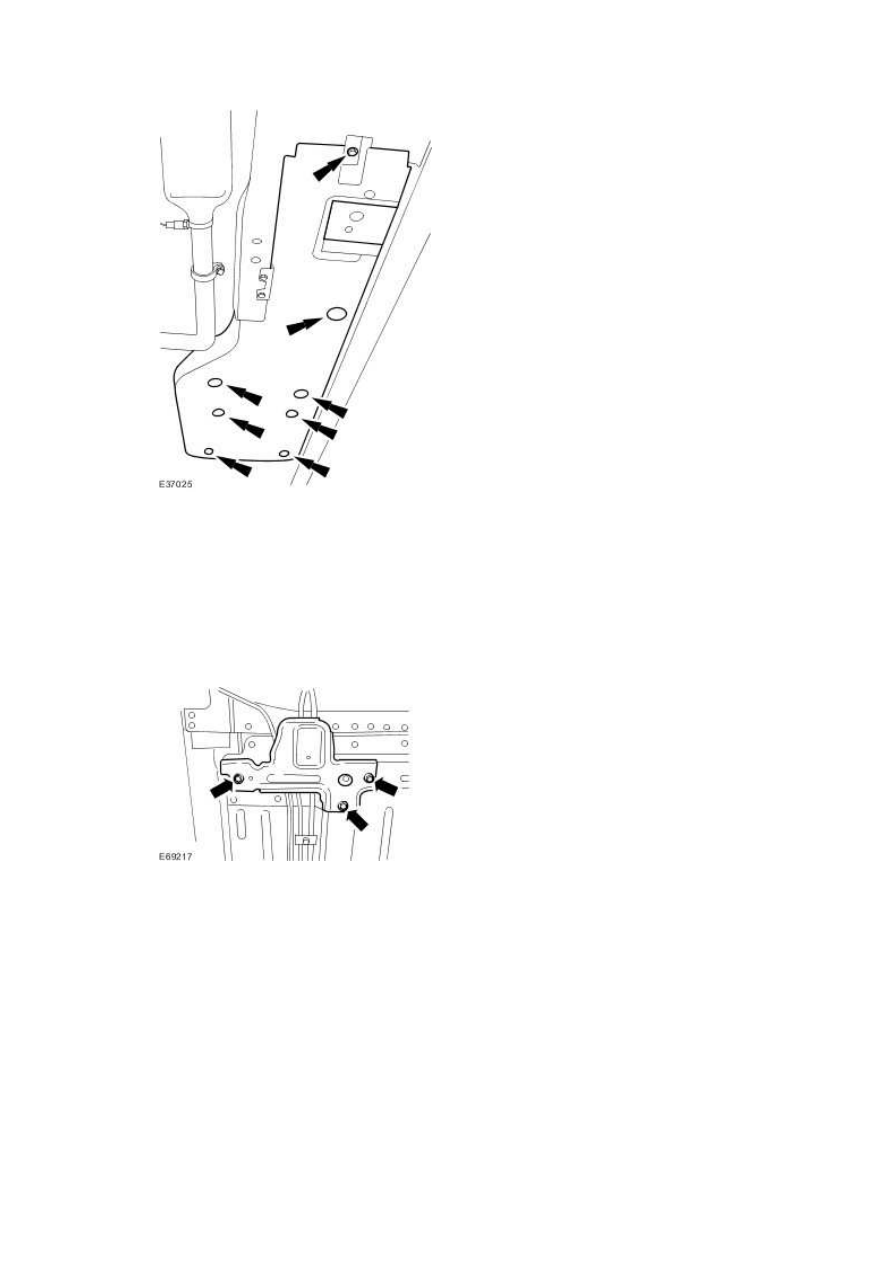

9 . Remove the fuel lines protective bracket.

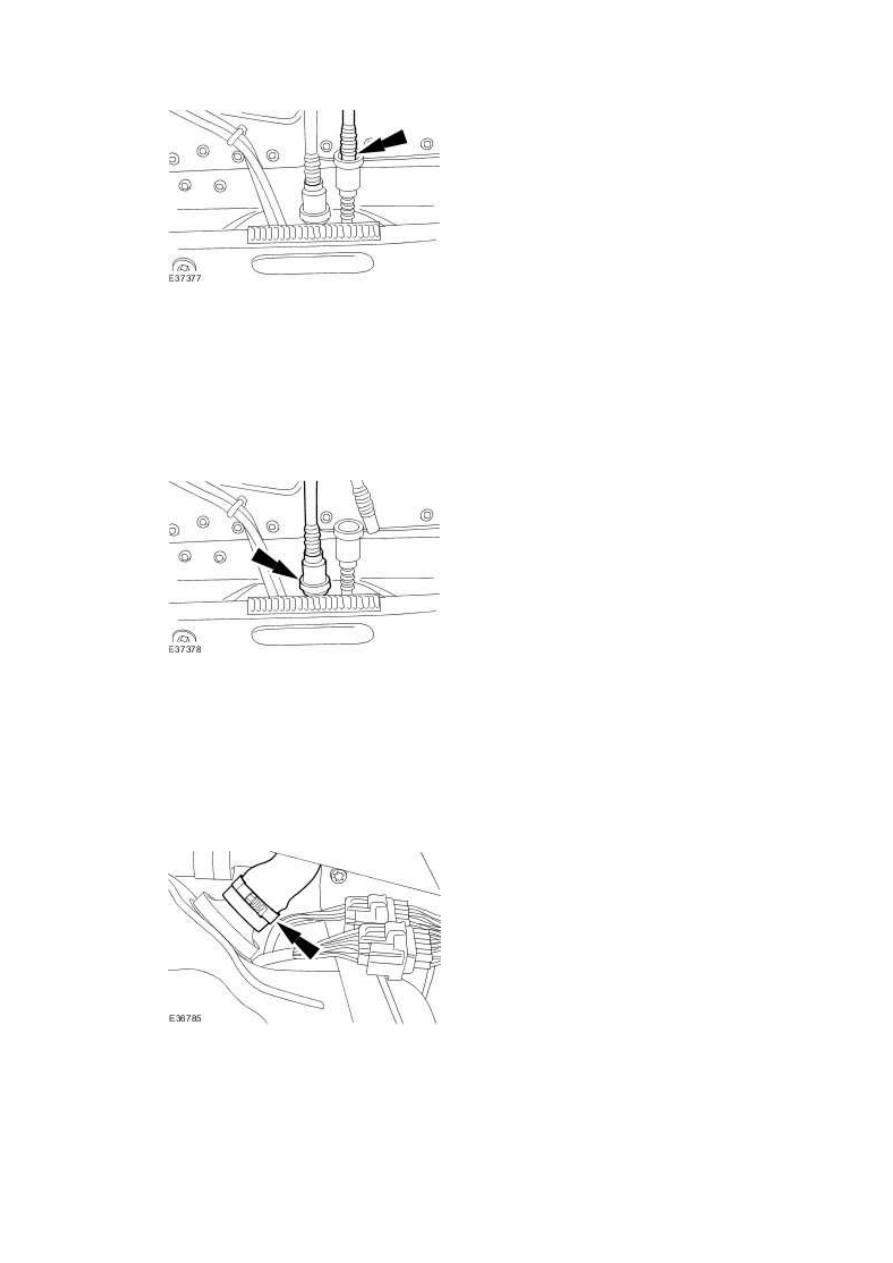

10 . NOTE:





Fit suitable blanking plugs to the exposed ports.



Disconnect the fuel return line.







11 . NOTE:





Fit suitable blanking plugs to the exposed ports.



Disconnect the fuel supply line.







12 . NOTE:





Fit suitable blanking plugs to the exposed ports.



Disconnect the fuel tank filler pipe to fuel tank hose.

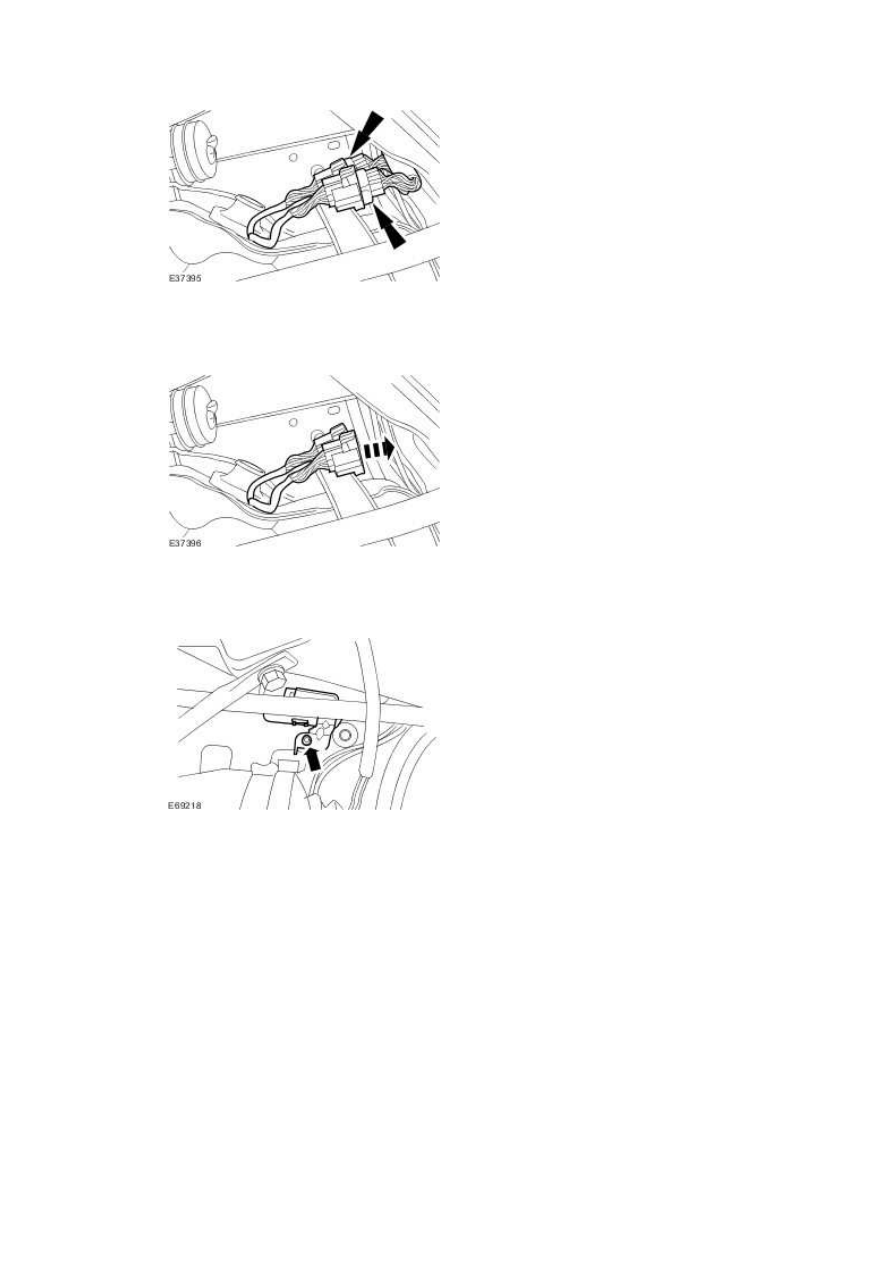

13 . Disconnect the rear axle electrical connectors.

www.







14 . Detach the rear axle electrical connectors.







15 . Detach the evaporative emission cannister.

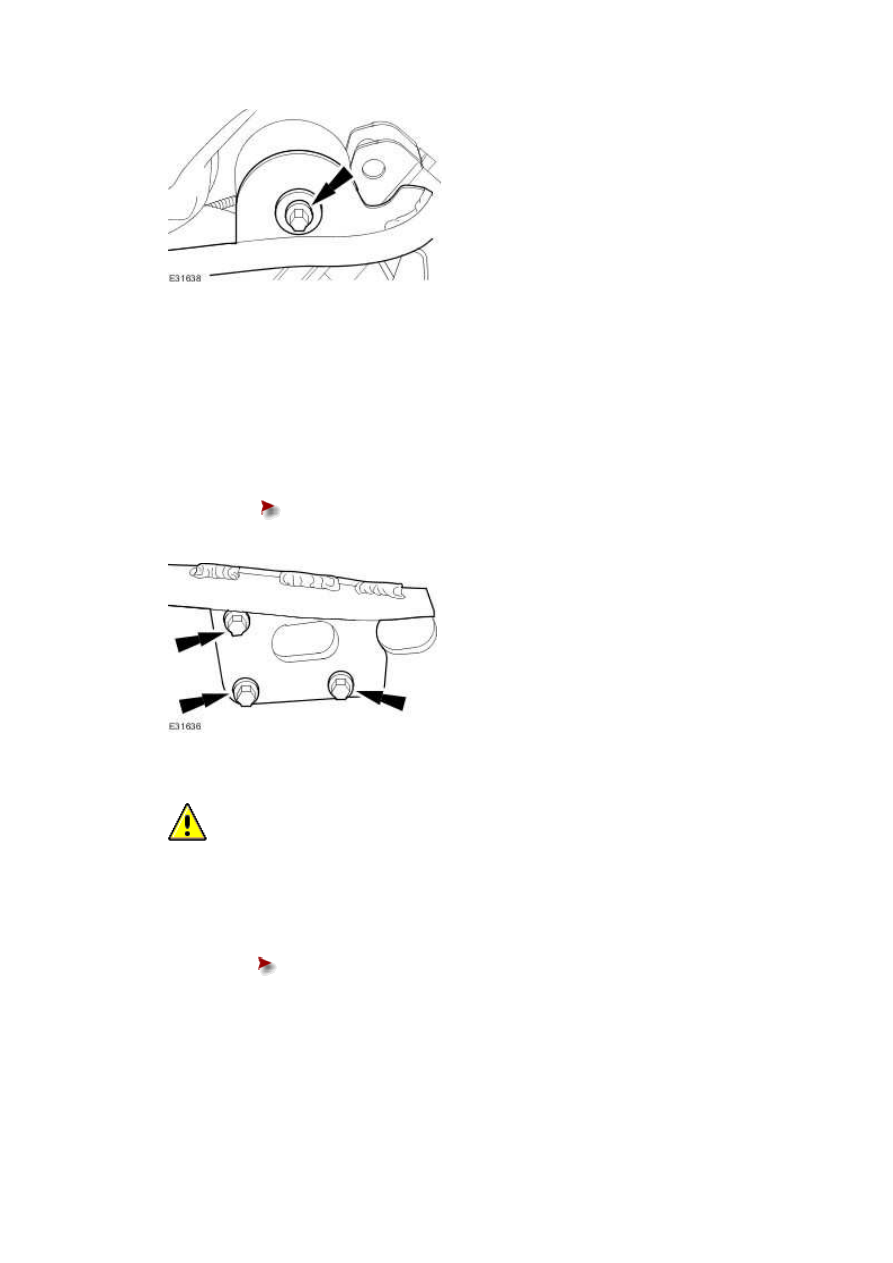

16 . NOTE:





Left-hand shown, right-hand similar.



Remove and discard the 2 rear subframe front retaining bolts







17 . NOTE:





Left-hand shown, right-hand similar.



Remove the noise, vibration and harshness brace.





Remove the 6 bolts.











18

.



  CAUTION: When supporting the fuel tank, use a suitable packing material to

prevent damage to the underside of the fuel tank.





Remove the fuel tank.





Detach the fuel tank support straps.
