Jaguar XJ (X350). Service manual - part 1149

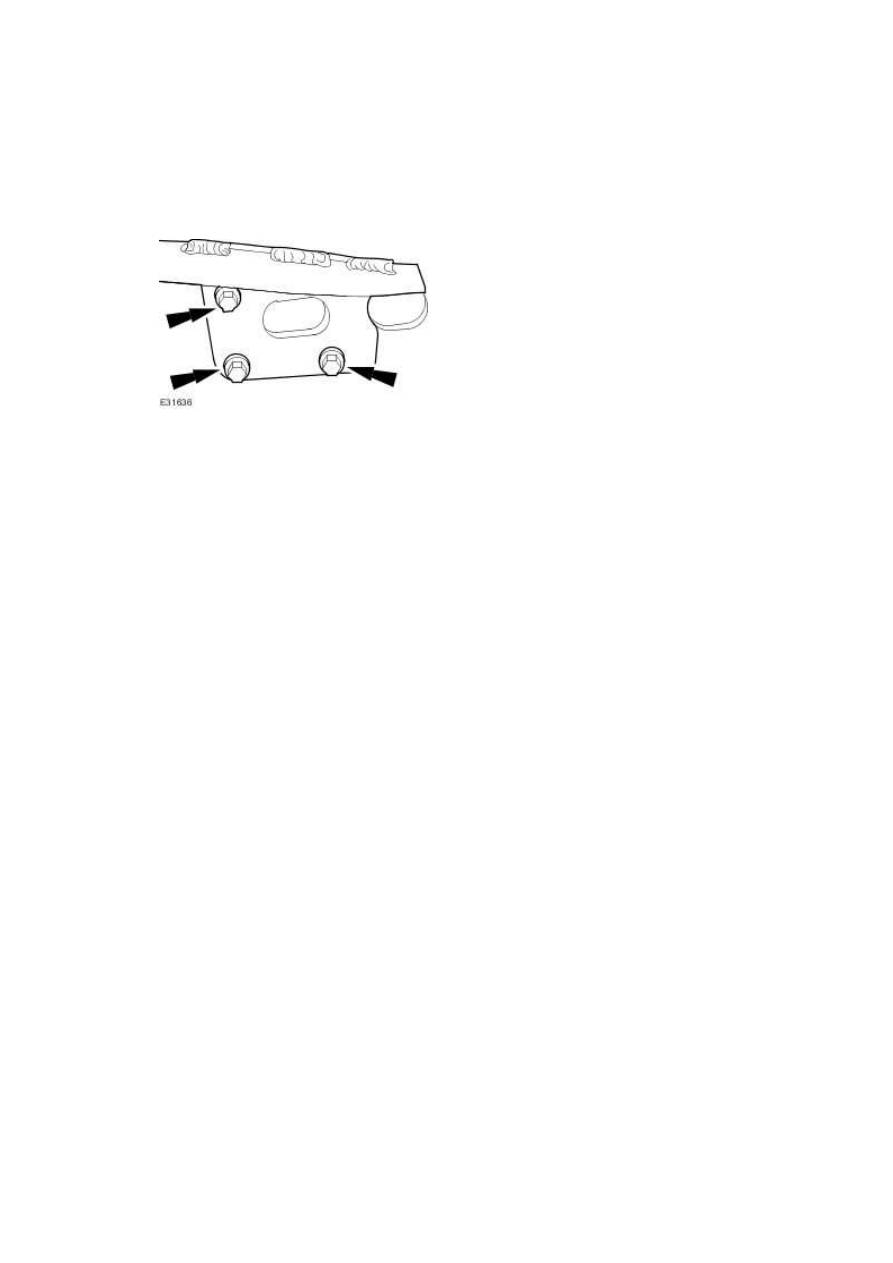

5 . NOTE:





Left-hand shown, right-hand similar



Tighten the 6 bolts to 48 Nm.









Fuel Tank - 2.7L V6 - TdV6 (19.55.01)

Removal

  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol Fumes"

signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to earth

and maintain the ground connection until the work is complete.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when working

on or near any fuel related components. Highly flammable vapors are always present and may

ignite. Failure to follow these instructions may result in personal injury.





  WARNING: Do not carry or operate cellular phones when working on or near any fuel

related components. Highly flammable vapors are always present and may ignite. Failure to follow

these instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is switched

off. The fuel pressure must be relieved before attempting any repairs. Failure to follow these

instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for leaks.

Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

www.

personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical attention.

Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and

seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.







1 . Drain the fuel tank.

For additional information, refer to Fuel Tank Draining - VIN Range: G45704->G99999





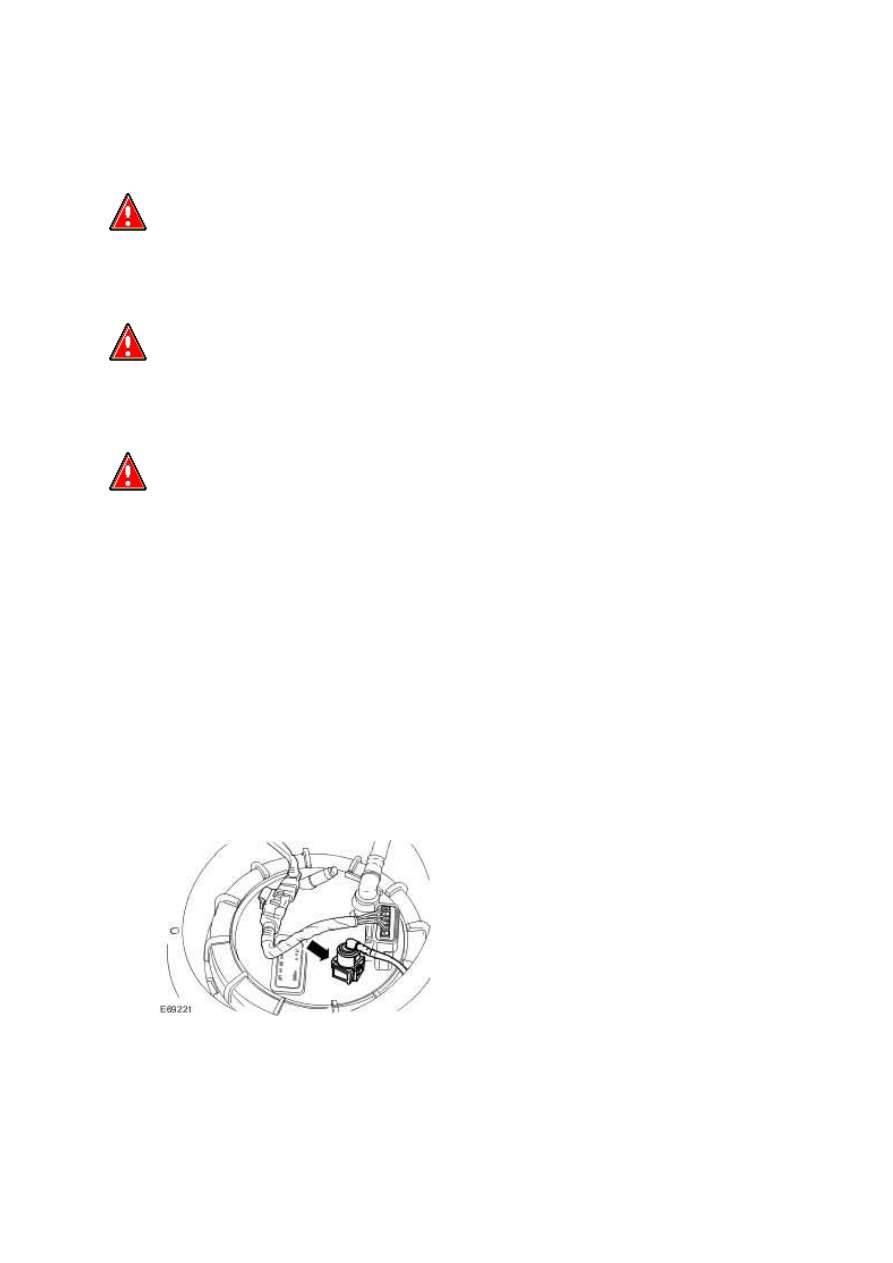

2 . NOTE:





Fit suitable blanking plugs to the exposed ports.



Disconnect the fuel fired booster heater fuel supply line quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect

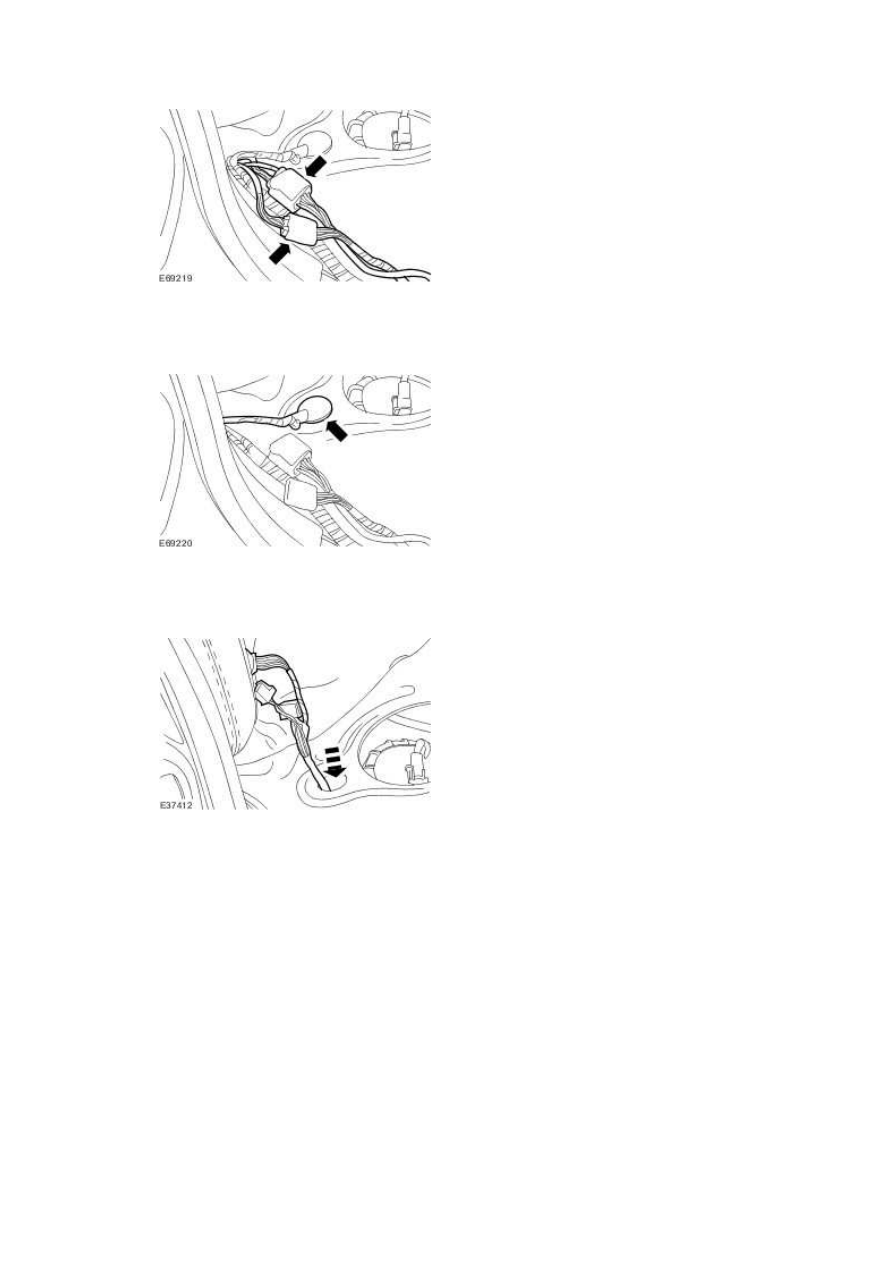

3 . Disconnect the fuel tank electrical connectors.







4 . Remove the wiring grommet from the floor pan.







5 . Feed the wiring loom and connectors through the grommet hole in the vehicle floor pan.







6 . Raise the vehicle.

For additional information, refer to Lifting





7 . NOTE:





Left-hand shown, right-hand similar.



Remove the splash shields.
