Jaguar XJ (X350). Service manual - part 1145





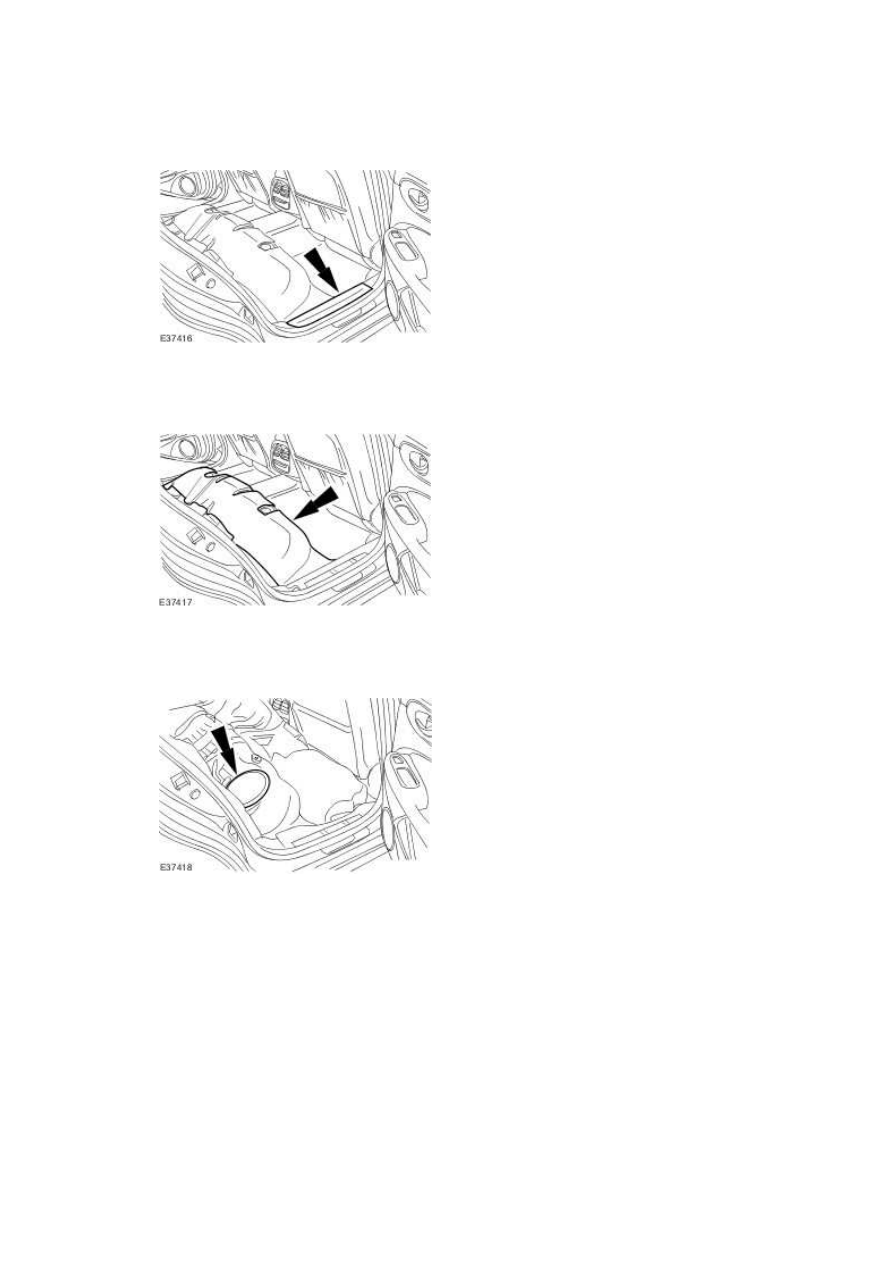

6 . Remove the scuff plate trim panel.







7 . Detach and reposition the floor covering.







8 . Remove the floor aperture cover.







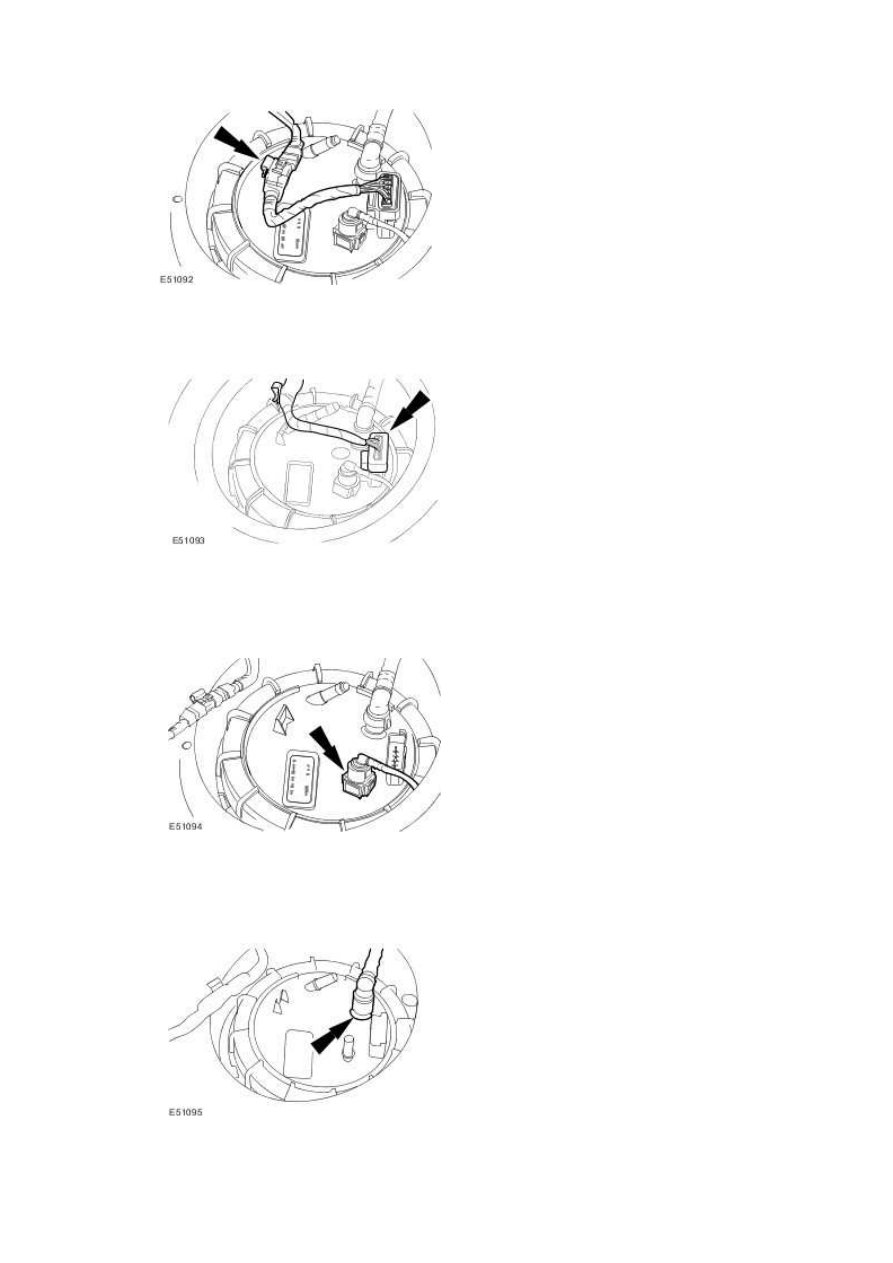

9 . Detach the fuel pump module electrical connector from the retaining bracket.







10 . Disconnect the fuel pump module electrical connector.







11 . Disconnect the fuel fired booster heater fuel supply line quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect







12 . Disconnect the fuel supply line quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect



www.





13

.



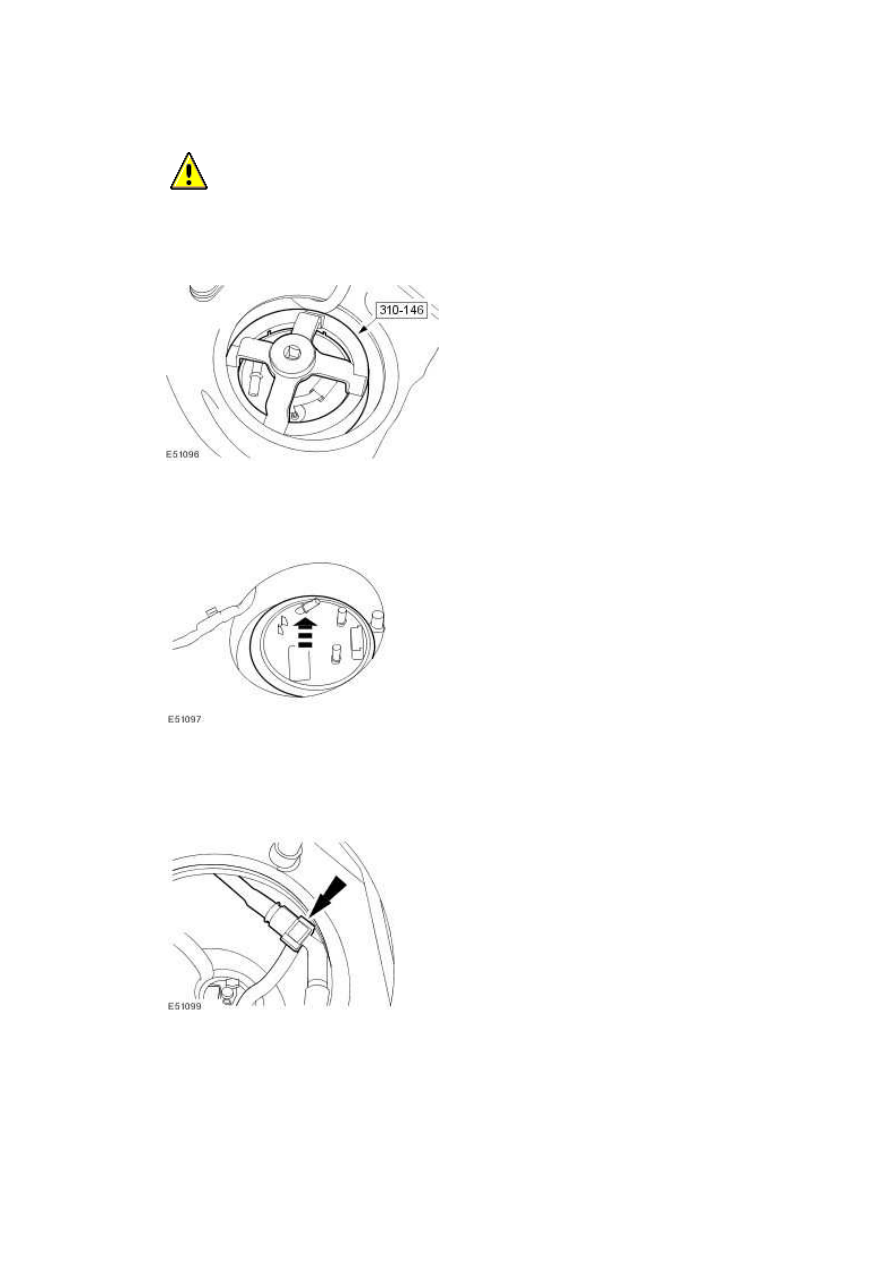

  CAUTION: Make sure no damage occurs to the fuel pump module when removing

the locking ring.





Using the special tool, remove the fuel pump module locking ring.







14 . Detach and reposition the upper part of the fuel pump module.







15 . Disconnect the fuel transfer line quick release coupling.

For additional information, refer to Quick Release Coupling - Push Connect

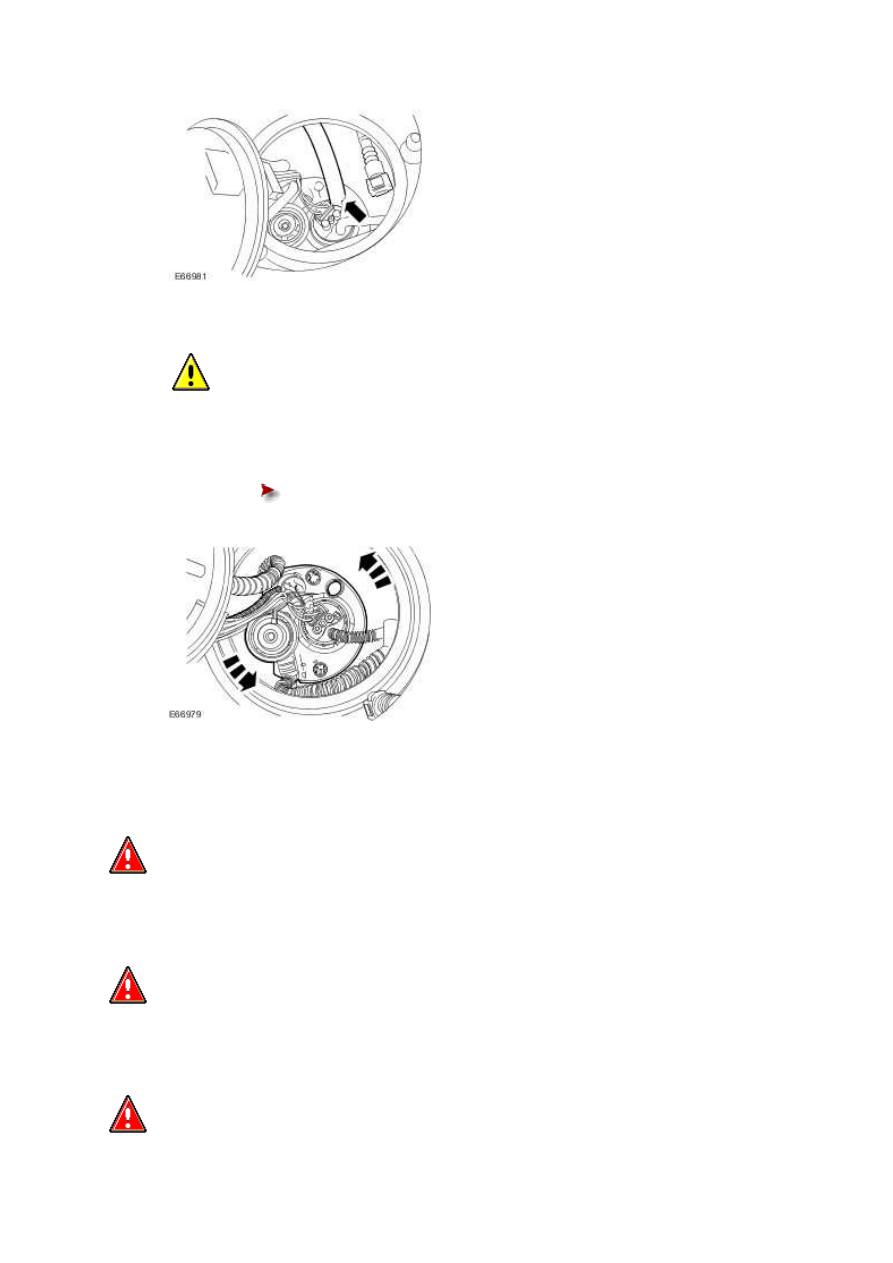

16 . Disconnect the fuel transfer line.







17 .

  CAUTION: Make sure no damage occurs to the fuel level float.



Remove the fuel pump module.





Remove and discard the fuel pump module gasket.











Installation

  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol Fumes"

signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to earth

and maintain the ground connection until the work is complete.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when working
