  Moving the transmission selector lever to the ' P' position.





5.  Raise and support the vehicle.

Lifting





6.  Remove the air deflector (vehicles fitted with diesel engines only).

Air Deflector (76.11.41)





7.  Place a suitable container under the transmission fluid filler plug.





8.

  WARNING: Make sure that care is exercised near rotating parts. Failure to follow this

instruction may result in personal injury.

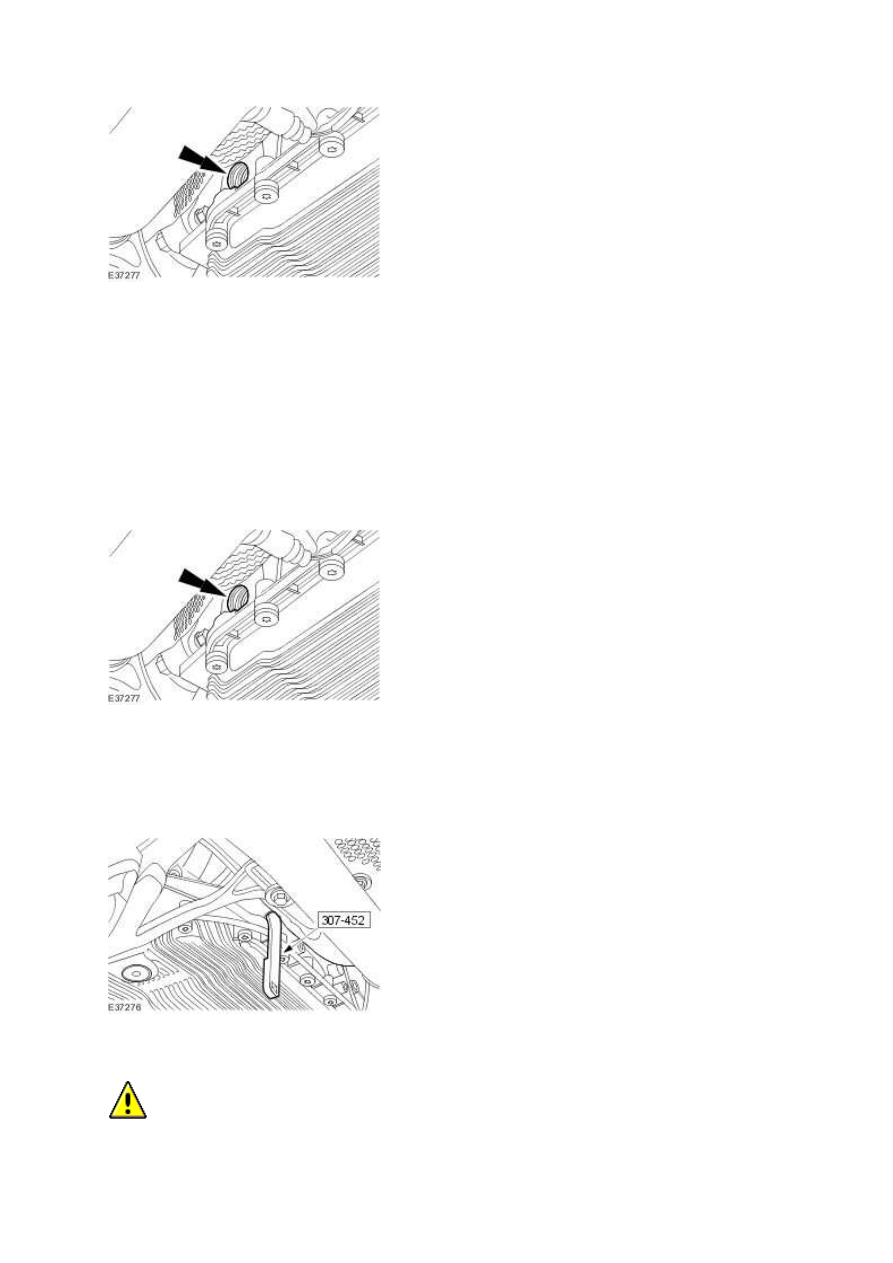

With the engine running, remove the transmission fluid filler plug using the special tool.





•

  Remove and discard the sealing washer.







9.  NOTE:





Use transmission fluid meeting Jaguar specification.





If the transmission fluid does not come out of the transmission fluid filler plug hole the transmission

fluid level is insufficient. If this is the case add the transmission fluid in 0.5 liter units into the

transmission fluid filler plug hole until fluid comes out.







10.  NOTE:





Make sure the transmission fluid temperature does not exceed 50°C (122°F). If the transmission

fluid temperature does exceed 50°C (122°F) stop the transmission fluid level check and allow the

transmission fluid to cool until the temperature is below 30°C (86°F).





Allow the transmission fluid to drain from the transmission fluid filler plug hole until the flow almost

stops.







11.  Using the special tool, install the transmission fluid filler plug.





•

  Install a new sealing washer.







12.

  CAUTION: Make sure the transmission fluid filler plug is tightened to the correct

www.

specification. Failure to follow this instruction may result in damage to the vehicle.

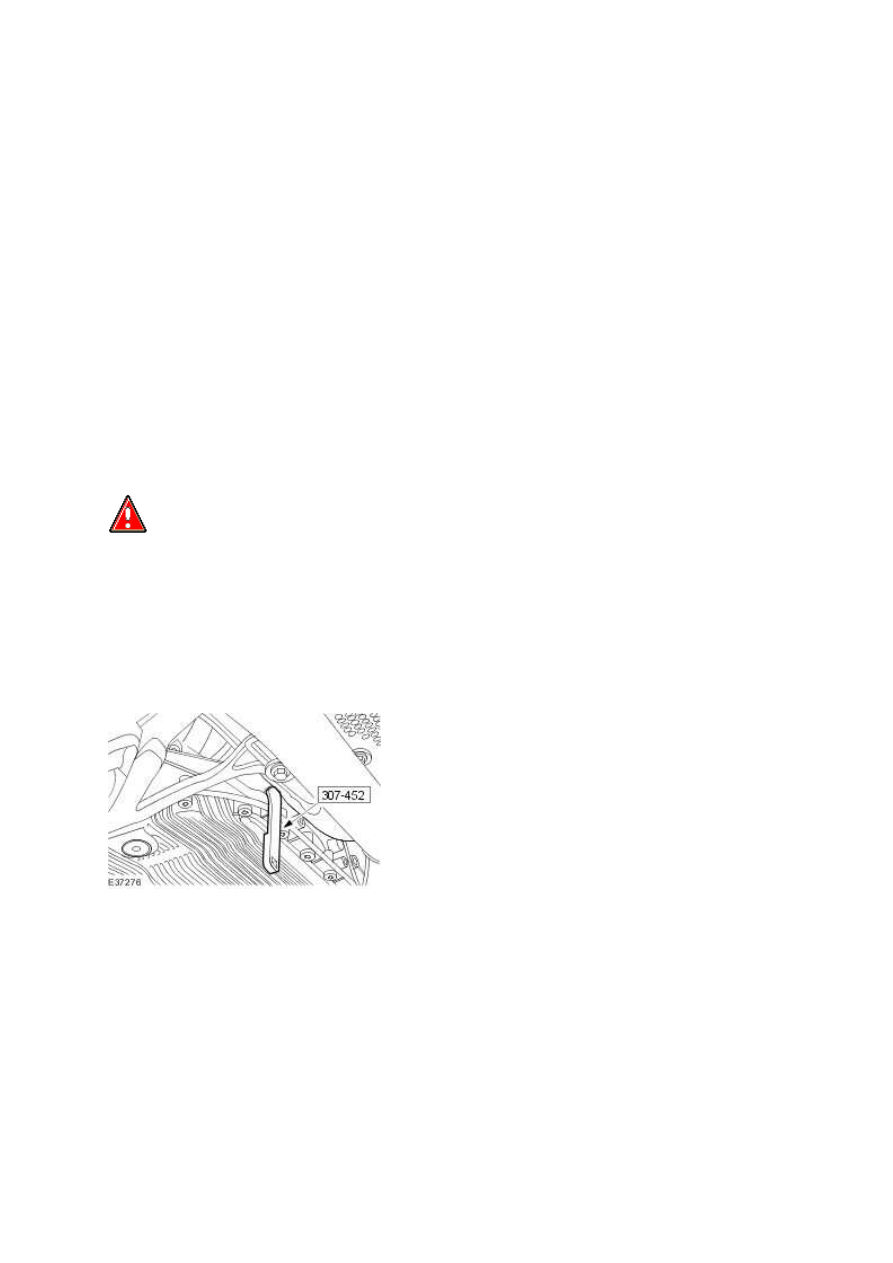

Using the special tool and a torque wrench, tighten the transmission fluid filler plug.





•

  Tighten the transmission fluid filler plug to the torque given by the calculation.





•

  To make sure the transmission filler plug is torqued to the correct specification. Using the

special tool and a torque wrench the following calculation steps must be followed.

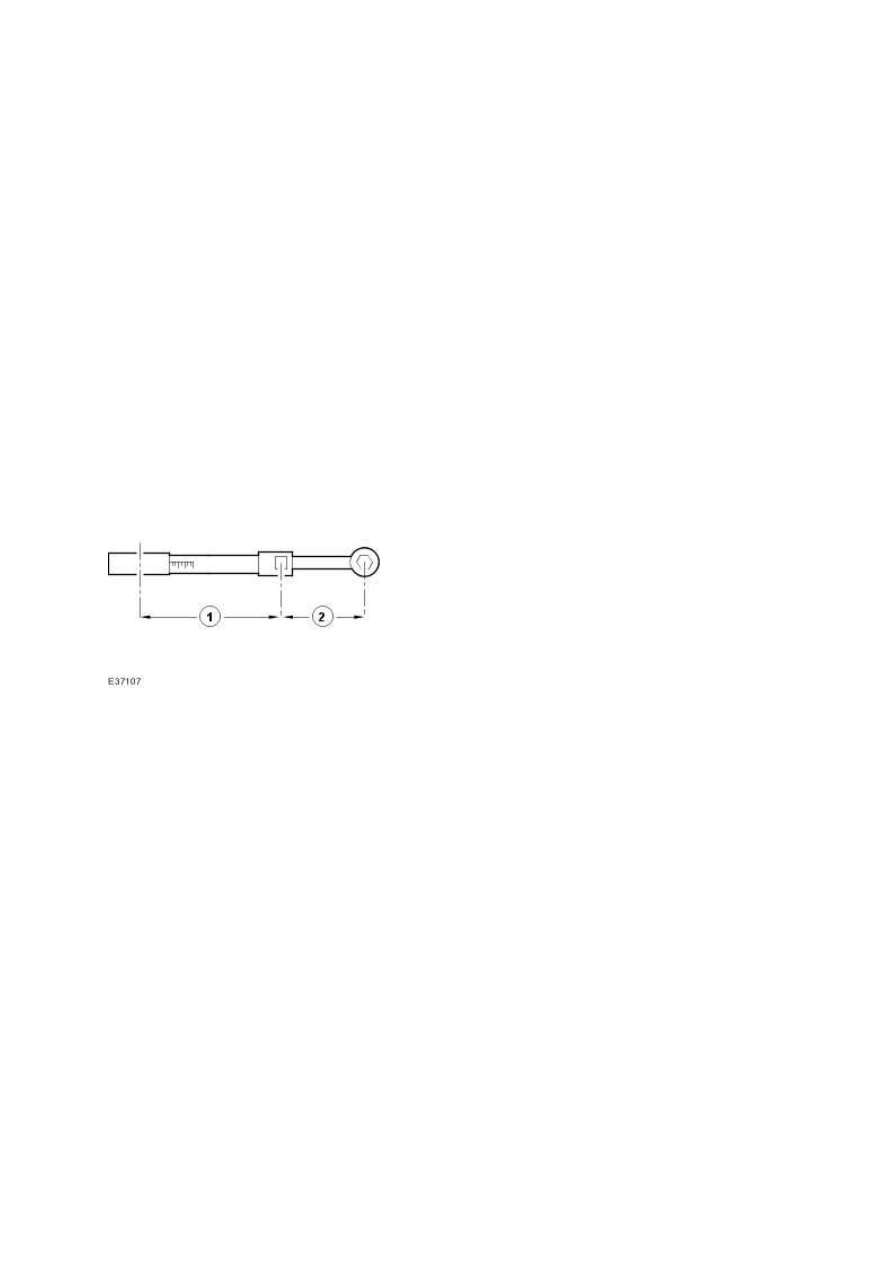

Step 1. Multiply 35 Nm by the effective length of the torque wrench (1).

Step 2. Add the effective length of the special tool (2) to the effective length of the torque

wrench (1).

Step 3. Divide the total of step 1 by the total of step 2.

Step 4. Set the torque wrench to the figure arrived at in step 3.







•

  Tighten the transmission fluid filler plug to the torque given by the calculation.







13.  Remove the container.





14.  Install the air deflector (vehicles fitted with diesel engines only).

Air Deflector (76.11.41)





15.  Lower the vehicle.

Lifting





16.  Disconnect the Jaguar approved diagnostic system.







Description and operation





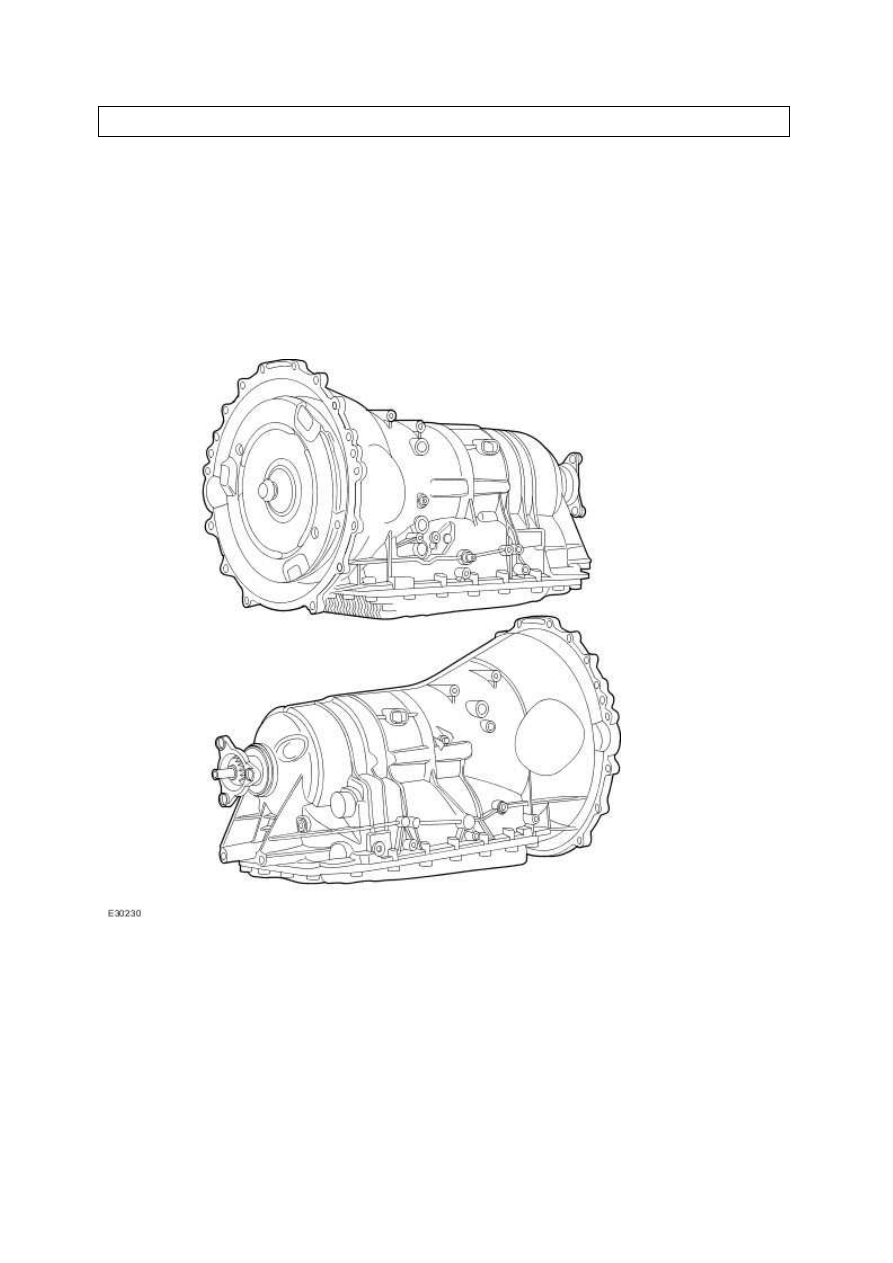

Transmission Description

The ZF 6HP26 automatic transmission has been developed for vehicles with an engine torque of up to

600 Newton-metres (Nm). This transmission uses planetary gears with hydraulic-electronic control.

The transmission control module (TCM) and the main control valve body units form a composite

element that is installed as a single unit inside the automatic transmission.







The 6HP26 has the following features:

six forward speeds.

a torque converter with an integral converter lock up clutch.

electronic shift and pressure controls.

a single planetary gear set.
