Installation



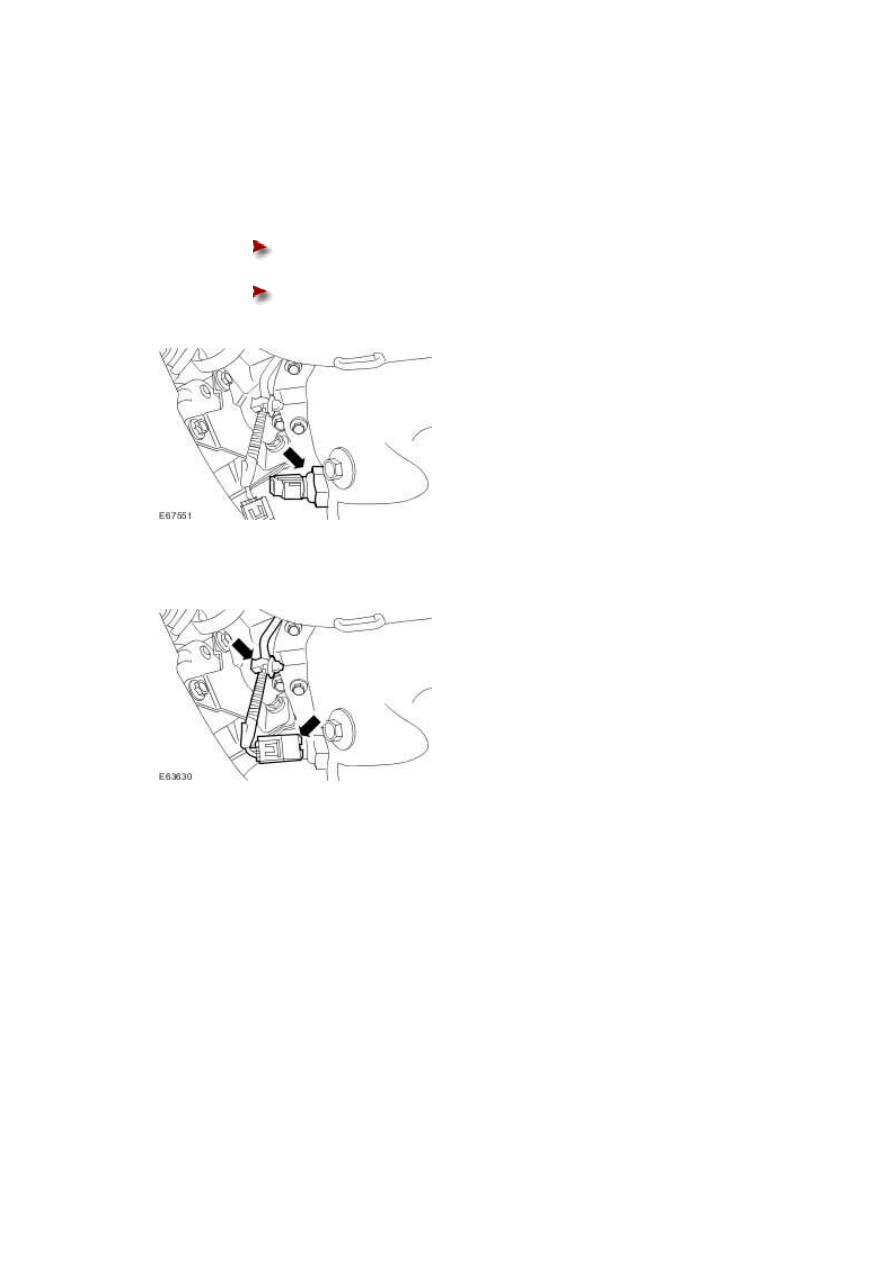

1 . Install the oil temperature sensor.





Install a new O-ring seal.







Tighten to 24 Nm.











2 . Connect the electrical connector.







3 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)

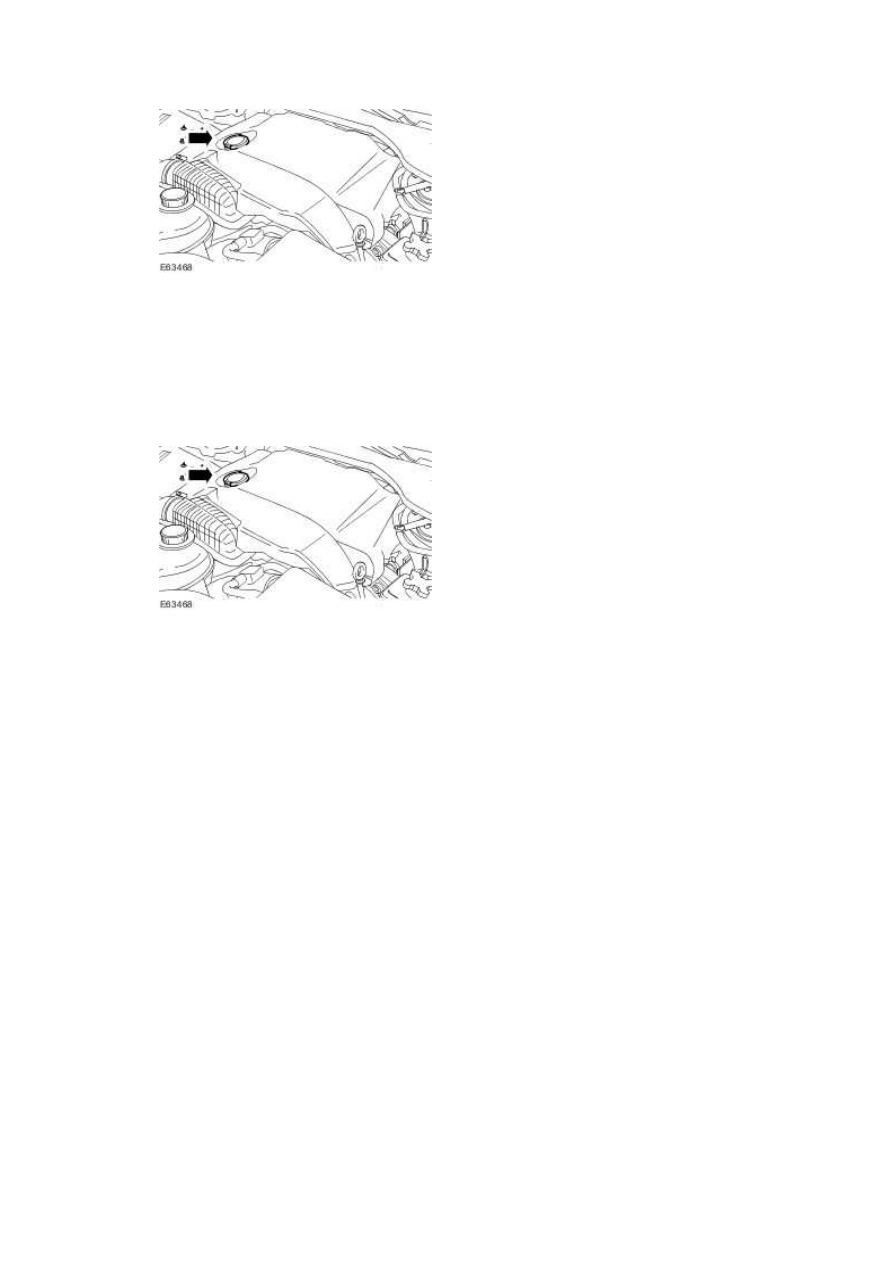

4 . Remove the filler cap.







5 . Check and top-up the engine oil.





6 . Install the filler cap.









www.

307 : Automatic Transmission/Transaxle



307-01 : Automatic Transmission/Transaxle





Specifications





Specifications

Fluid Maintenance

  CAUTION: Use only Shell M1375.4 Automatic transmission fluid. Use of any

other fluids may result in a transmission malfunction or failure.


Description

Intervals

Normal Maintenance

Not necessary. Filled for life.

Severe Duty Maintenance  Change the fluid at 48,000 km (30,000 mile) intervals.



Lubricants, Fluids, Sealers and Adhesives

Description

Specification

Transmission Fluid

Shell M1375.4

Sealant

WSS-M4G323-A6

Metal Surface Cleaner

WSW-M5B392-A

High Temperature Grease  Molecote FB180



General Specifications

Engine

Approximate
Liters

Refill Capacity Approximate dry capacity, includes cooler and
tubes. Check the level at normal operating temperature. DO
NOT OVERFILL. If it is necessary to add or change fluid, use
only fluid which has been certified by the supplier as meeting
the Jaguar Cars Ltd specification shown. U.S. Quarts

3.0L

10.0

10.57

3.5L or
4.2L

10.0

10.57

2.7L

10.0

10.57

Diesel



Torque Specifications

Description

Nm

lb-
ft

lb-
in

Converter housing to engine retaining bolts

48   35   -

Transmission mount retaining bolts

50   37   -

Transmission fluid fill plug

A   -

-

Transmission control module (TCM) and Main control valve body retaining
screws

8

-

71

Output shaft flange retaining nut

60   44   -

Torque converter retaining bolts

55   41   -

Transmission fluid cooler pipes retaining bolt

23   17   -

Transmission selector cable retaining bolts

11   8

-

Transmission fluid cooler tube to oil pan retaining bolt

10   –

89

Transmission fluid drain plug

8

-

71

Transmission fluid pan, gasket and filter retaining screws

8

-

71

Exhaust manifold retaining nuts (3.0L only)

20   15   -

Dipstick tube retaining bolt (3.0L only)

10   –

89

A = refer to the procedure for correct torque sequence
