Jaguar XJ (X350). Service manual - part 1012

PINPOINT TEST  G549822p14 :
CRANKSHAFT POSITION (CKP)
SENSOR

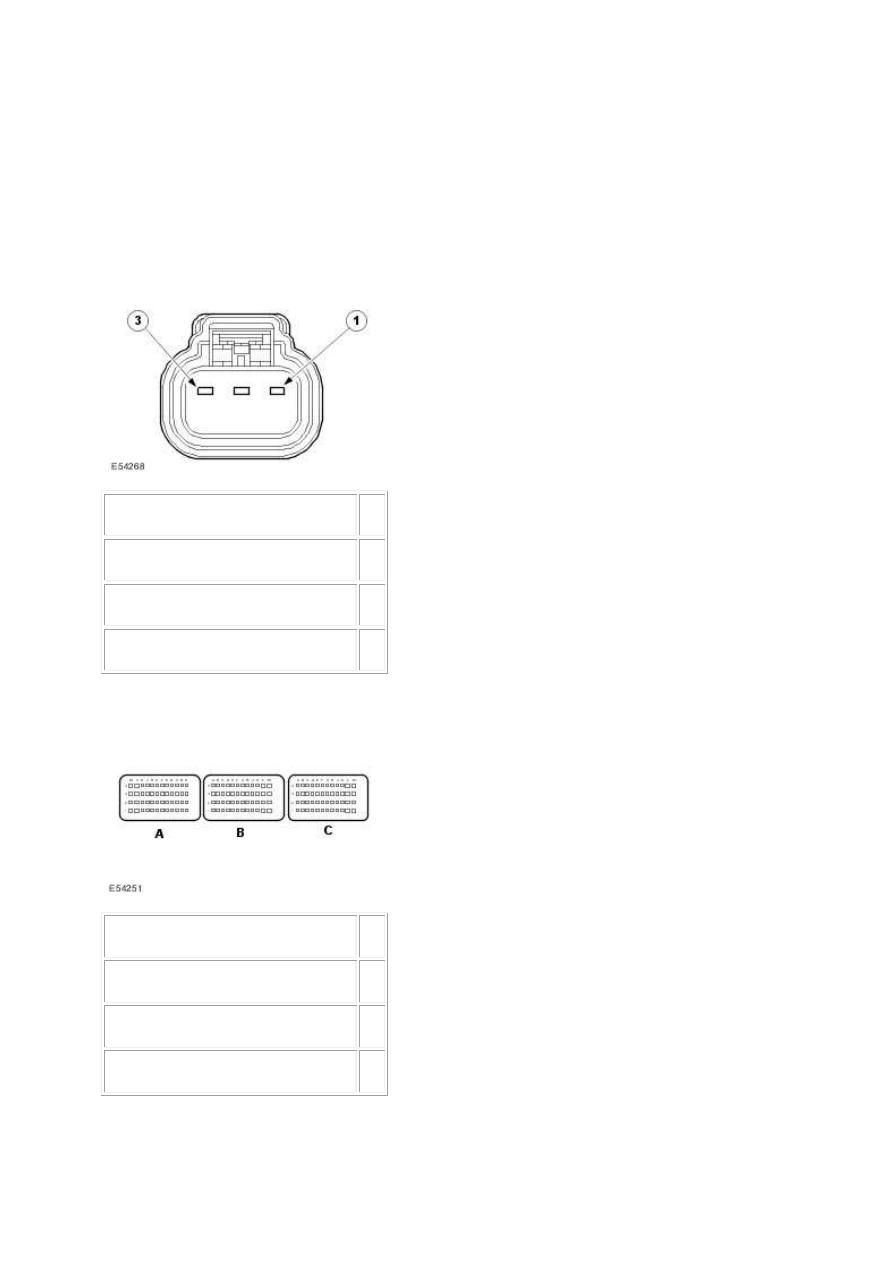

G549822t182 : CHECK THE CKP CIRCUITS FOR SHORT CIRCUIT TO GROUND

1.



Circuit



Pin

Crankshaft position sensor - signal



02



Crankshaft position sensor - positive



01



Crankshaft position sensor - negative  03





2.



Circuit



Pin

Crankshaft position sensor - signal



F1



Crankshaft position sensor - positive



G1



Crankshaft position sensor - negative  G2





3. Key off. 4. Disconnect the ECM connector, C101. 5. Key on, engine off. 6. Measure the resistance

between:

C101, harness side

Battery



Pin G2



Negative terminal

Pin G1



Negative terminal

Pin F1



Negative terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t183.





-> No

REPAIR the short circuit to ground in the CKP harness or component. For additional information,

refer to the wiring diagrams. Clear any DTCs, test the system for normal operation.

G549822t183 : CHECK THE CKP CIRCUITS FOR SHORT CIRCUIT TO POWER

1. Measure the resistance between:

C101, harness side

Battery



Pin G2



Positive terminal

Pin G1



Positive terminal

Pin F1



Positive terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t184.





-> No

REPAIR the short circuit to ground in the CKP harness or component. For additional information,

refer to the wiring diagrams. Clear any DTCs, test the system for normal operation.

www.

G549822t184 : CHECK THE CKP CIRCUIT RESISTANCE

1. Measure the resistance between:

C101, harness side  C101, harness side

Pin G2



Pin F1





Is the resistance between 100 - 120 Kohms?

-> Yes

GO to Pinpoint Test  G549822t185.





-> No

REPAIR the out of limits resistance in the CKP harness or component. This may be due to a short or

open circuit, depending on the result of the last measurement. For additional information, refer to

the wiring diagrams. Clear any DTCs, test the system for normal operation.

G549822t185 : CHECK THE CKP CIRCUIT RESISTANCE

1. Measure the resistance between:

C101, harness side  C101, harness side

Pin G1



Pin F1



Pin G1



Pin G2





Are the resistances greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Open circuit in sensor power line - CKP connector - CKP sensor - Crankshaft sensor

target wheel - ECM connector - ECM



-> No

REPAIR the out of limits resistance in the CKP harness or component. This may be due to a short or

open circuit, depending on the result of the last measurement. For additional information, refer to

the wiring diagrams. Clear any DTCs, test the system for normal operation.

PINPOINT TEST  G549822p15 :
CAMSHAFT POSITION (CMP) SENSOR

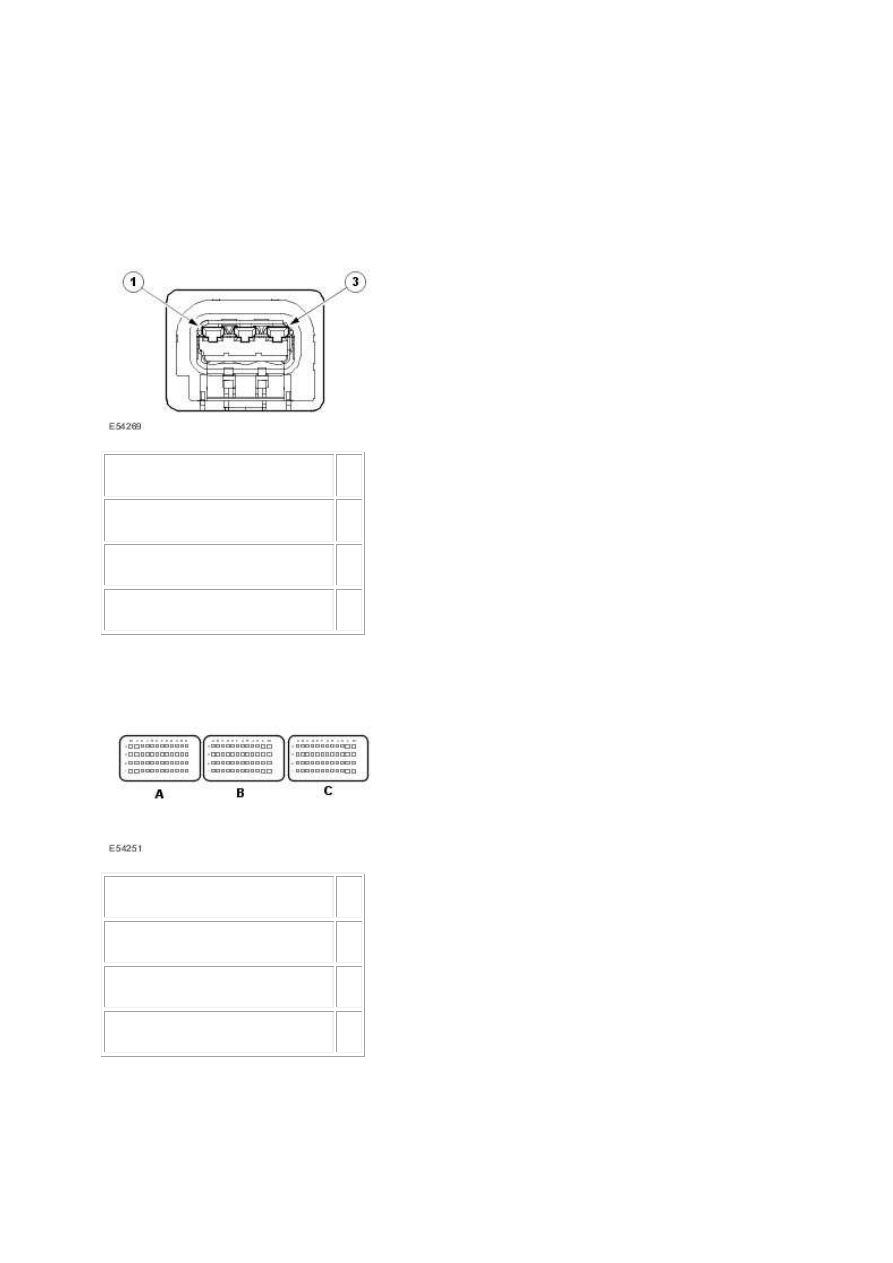

G549822t186 : CHECK THE CMP CIRCUITS FOR SHORT CIRCUIT TO GROUND

1.



Circuit



Pin

Camshaft position sensor - signal



01



Camshaft position sensor - return  02



Camshaft position sensor - power  03





2.



Circuit



Pin

Camshaft position sensor - signal



G4



Camshaft position sensor - return  H3



Camshaft position sensor - power  H4





3. Key off. 4. Disconnect the ECM connector, C101. 5. Key on, engine off. 6. Measure the resistance

between:
