Jaguar XJ (X350). Service manual - part 81

4 . Install the rear wheel and tire assembly.

For additional information, refer to

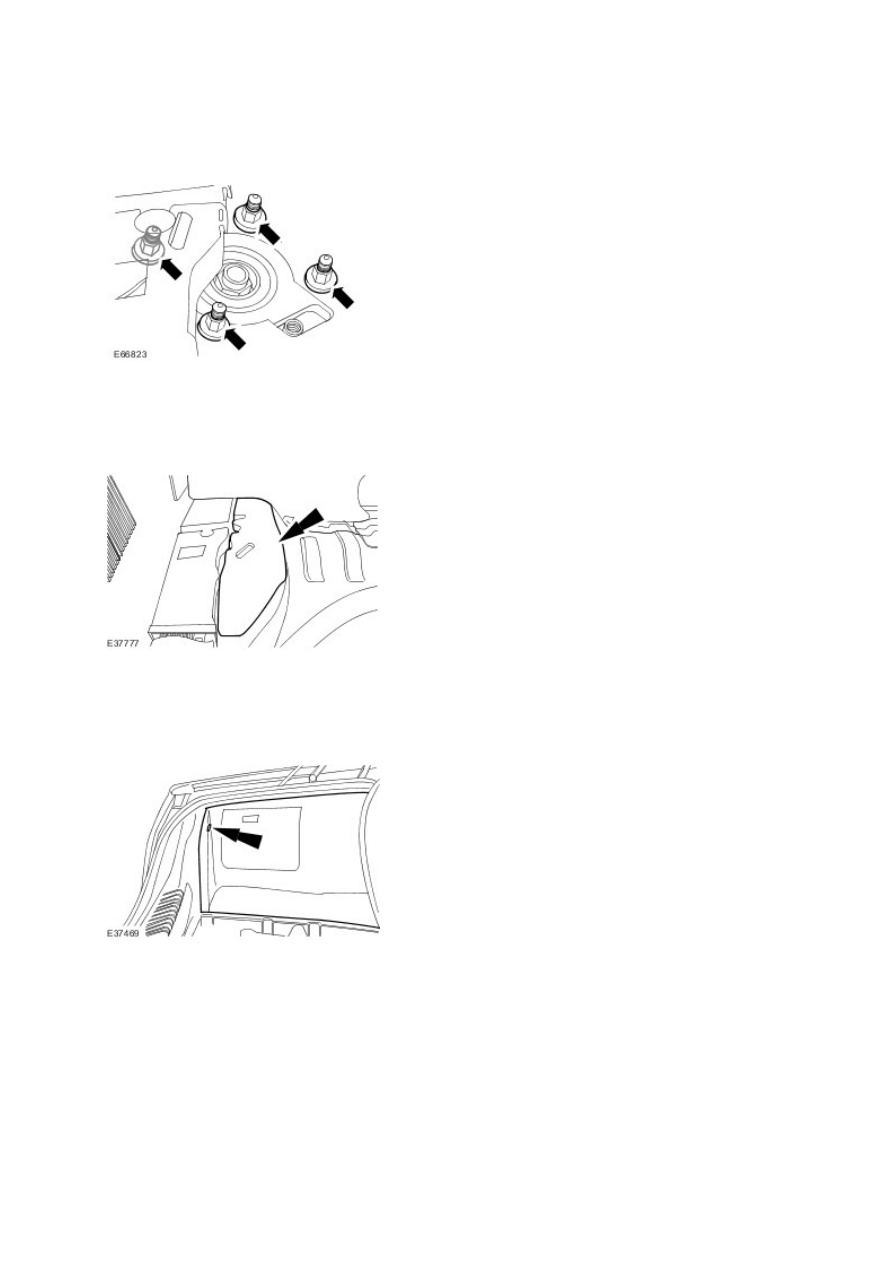

5 . NOTE:



Left-hand shown, right-hand similar.


Tighten to 25 Nm.





6 . NOTE:



Left-hand shown, right-hand similar.


Install the shock absorber and spring assembly trim panel.







7 . NOTE:



Left-hand shown, right-hand similar.


Install the luggage compartment side trim panel.

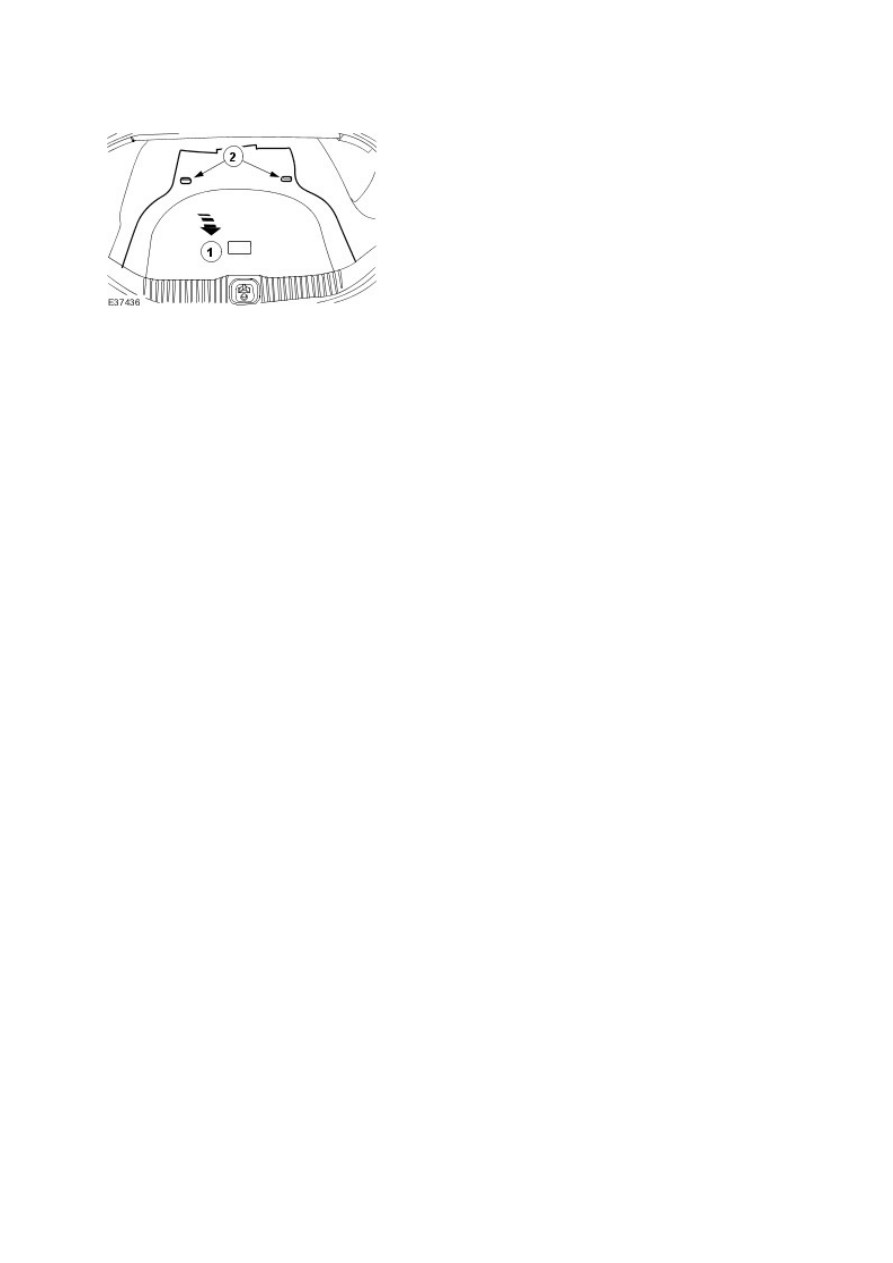

8 . Install the luggage compartment floor covering.



1) Install the luggage compartment floor covering.



2) Install the luggage compartment floor covering securing screws.







www.

204-04 : Wheels and Tires





Specifications





Specifications

US/Canada Tire Pressures

Wheel Size

Tire Size & Type

For Speeds up to 160
Km/h (100 miles/h)
All Load Conditions

For Speeds over 160
Km/h (100 miles/h)
All Load Conditions

Front

Rear

Front

Rear

17 inch

235/55R17 99H
Continental

1.90 bar
(28 lbf/in²)

2.10 bar
(30 lbf/in²)

2.10 bar
(30 lbf/in²)

2.20 bar
(32 lbf/in²)

18 inch

235/50R18 97H
Continental Conti
Touring Contact CH95
or Michelin Pilot HX
MXM4

1.90 bar
(28 lbf/in²)

2.10 bar
(30 lbf/in²)

2.10 bar
(30 lbf/in²)

2.20 bar
(32 lbf/in²)

19 inch

255/40R19 96 or 100Y
Pirelli P-Zero

1.90 bar
(28 lbf/in²)

2.10 bar
(30 lbf/in²)

2.20 bar
(32 lbf/in²)

2.30 bar
(34 lbf/in²)

20 inch

255/35R20 97Y
Michelin Pilot Sport

2.20 bar
(32 lbf/in²)

2.30 bar
(34 lbf/in²)

2.30 bar
(34 lbf/in²)

2.50 bar
(36 lbf/in²)

18 inch (temporary
use spare wheel)
Up to 80 km/h (50
mph)

135/80R 18

4.2 bar (60lbf/in²)

–



Out-Side North America (OSNA) Tire Pressures

NOTE:


Not including other markets.



Wheel Size

Tire Size &
Type

For Speeds up to 160
Km/h (100 miles/h) All
Load Conditions

For Speeds over 160
Km/h (100 miles/h) All
Load Conditions

Front

Rear

Front

Rear

17 inch

235/55R17 99W
Continental

1.90 bar (28
lbf/in²)

2.10 bar (30
lbf/in²)

2.20 bar (32
lbf/in²)

2.30 bar (34
lbf/in²)

18 inch

235/50R18 97W
Pirelli P6000

1.90 bar (28
lbf/in²)

2.10 bar (30
lbf/in²)

2.50 bar (36
lbf/in²)

2.60 bar (38
lbf/in²)

19 inch

255/40R19 96 or
100Y Pirelli P-
Zero

1.90 bar (28
lbf/in²)

2.10 bar (30
lbf/in²)

2.20 bar (32
lbf/in²)

2.30 bar (34
lbf/in²)

20 inch

255/35R20 97Y
Michelin Pilot
Sport

2.20 bar (32
lbf/in²)

2.30 bar (34
lbf/in²)

2.30 bar (34
lbf/in²)

2.50 bar (36
lbf/in²)

18 inch (temporary
use spare wheel) Up
to 80 km/h (50 mph)

135/80R 18

4.2 bar (60lbf/in²)

–



Other Markets Tire Pressures

NOTE:



Other markets includes: Russia, Estonia, Argentina, Brazil, Chile, Dominican Republic,
Panama, Morroco, Phillippines and Sri Lanka.



Wheel Size

Tire Size & Type

Front at all
Speeds

Rear at all
Speeds

18 inch

235/50R18 97W Pirelli
P6000

2.50 bar (36
lbf/in²)

2.60 bar (38
lbf/in²)

19 inch

255/40R19 96 or 100Y
Pirelli P-Zero

2.20 bar (32
lbf/in²)

2.30 bar (34
lbf/in²)

20 inch

255/35R20 97Y
Michelin Pilot Sport

2.30 bar (34
lbf/in²)

2.50 bar (36
lbf/in²)

18 inch (temporary use spare wheel)
Up to 80 km/h (50 mph)

135/80R 18

4.2 bar (60lbf/in²)



Torque Specifications

Description  Nm  lb/ft  lb/in

Wheel nuts   125  92   -



Wheel Specification

Wheel Type

Wheel Size

Ten spoke alloy

7.5 x 17

Eleven spoke alloy

7.5 x 17

Nineteen spoke alloy

8 x 18

Eight spoke alloy

8 x 18

Double seven spoke alloy  8 x 18

Twenty spoke alloy

8 x 18
