Jaguar XJ (X350). Service manual - part 78

Rear Wheel Bearing (64.15.14)

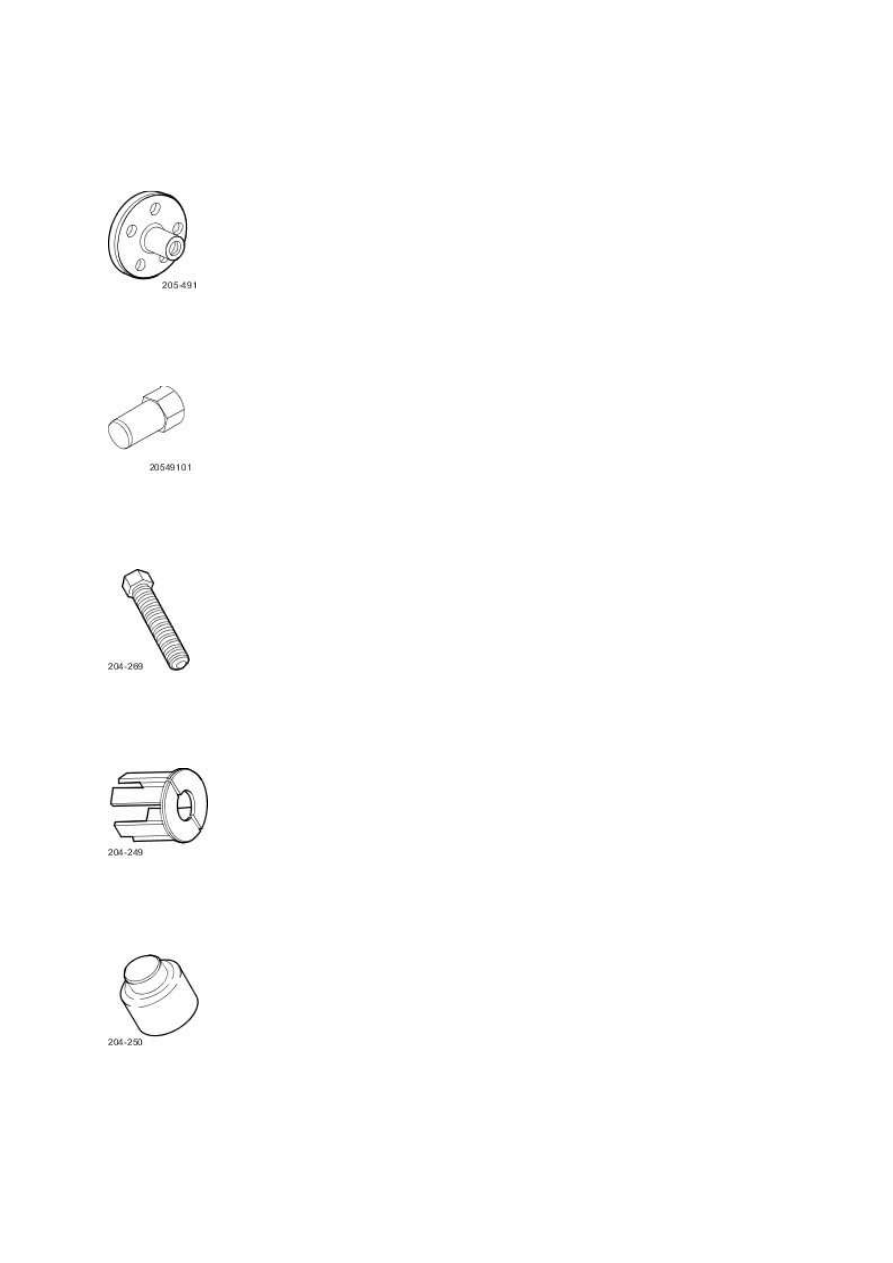

Special Service Tools





Hub puller

205-491







Adaptor nuts

205-491-01







Flange remover forcing screw

204-269







Rear hub support tool

204-249







Rear hub bearing removal tool

204-250

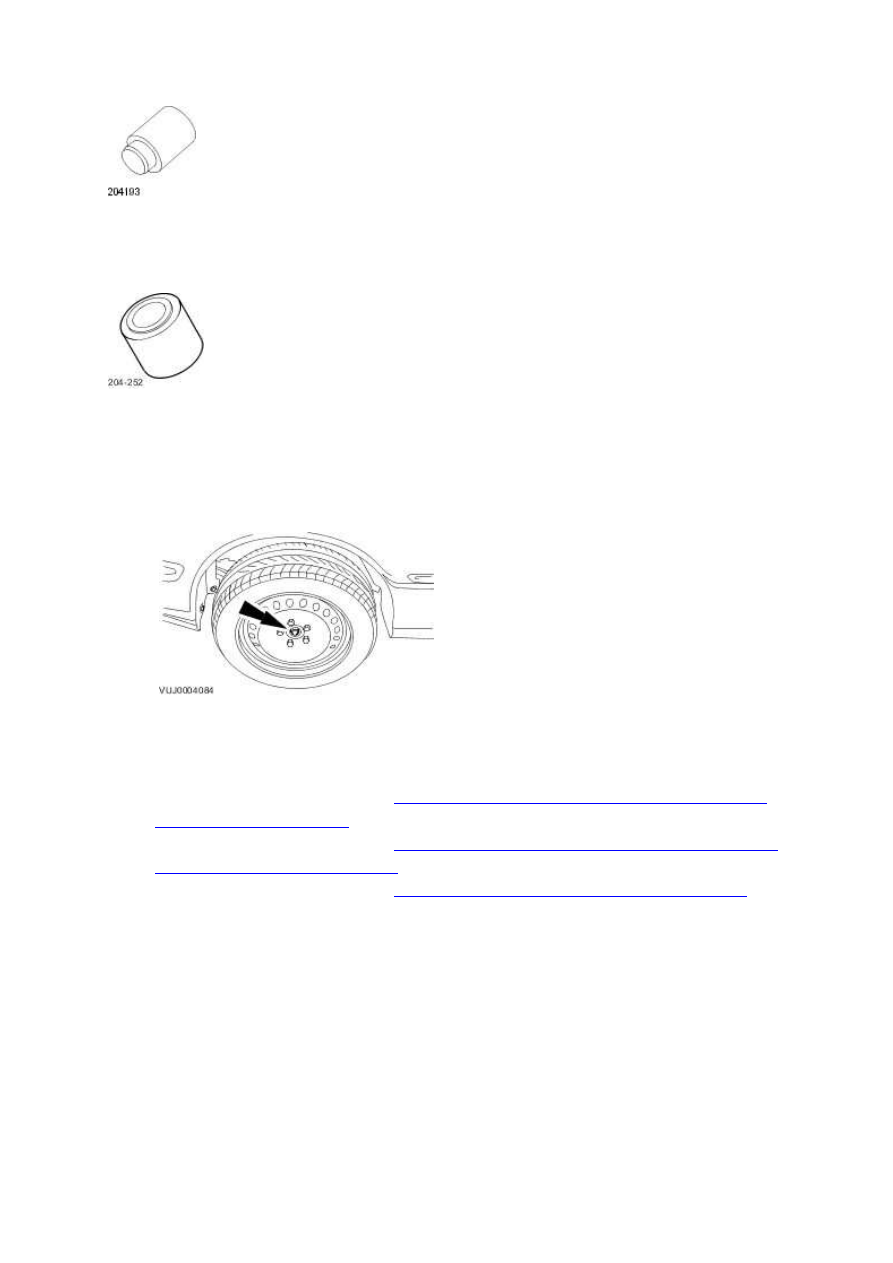

Front hub remover

204-193







Bearing support

204-252

Removal



1 . Loosen the wheel hub nut.







2

.



Remove the brake disc.

For additional information, refer to

Brake Disc - Vehicles With: Standard Brakes, VIN Range:

G00442->G45703 (70.10.11)



For additional information, refer to

Brake Disc - Vehicles With: High Performance Brakes, VIN

Range: G00442->G45703 (70.10.11)



For additional information, refer to

Brake Disc - VIN Range: G45704->G99999 (70.10.11)

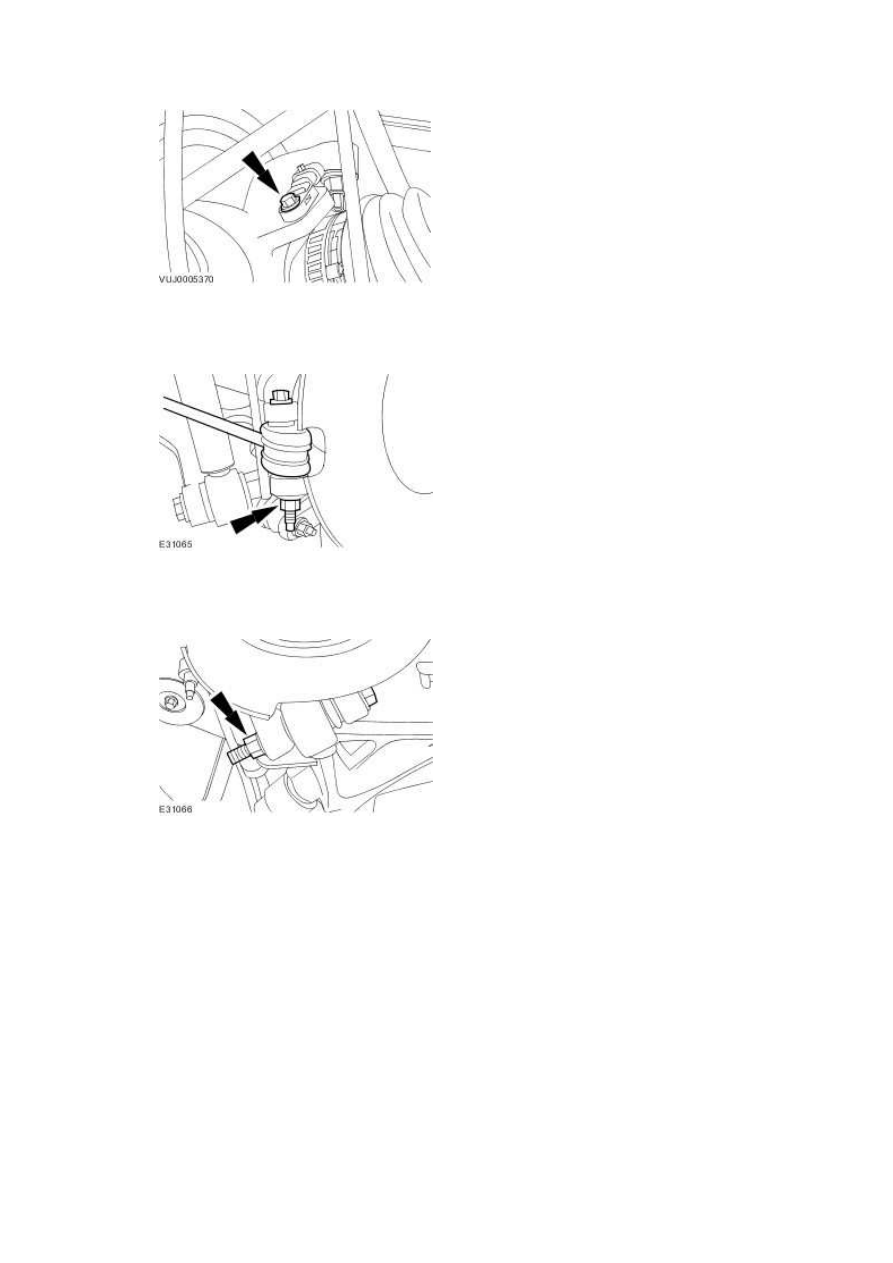

3 . Detach the anti-lock brake system (ABS) sensor.

www.







4 . Detach the outer tie rod.







5 . Detach the lower arm from the wheel knuckle.







6 . Remove the wheel hub nut.

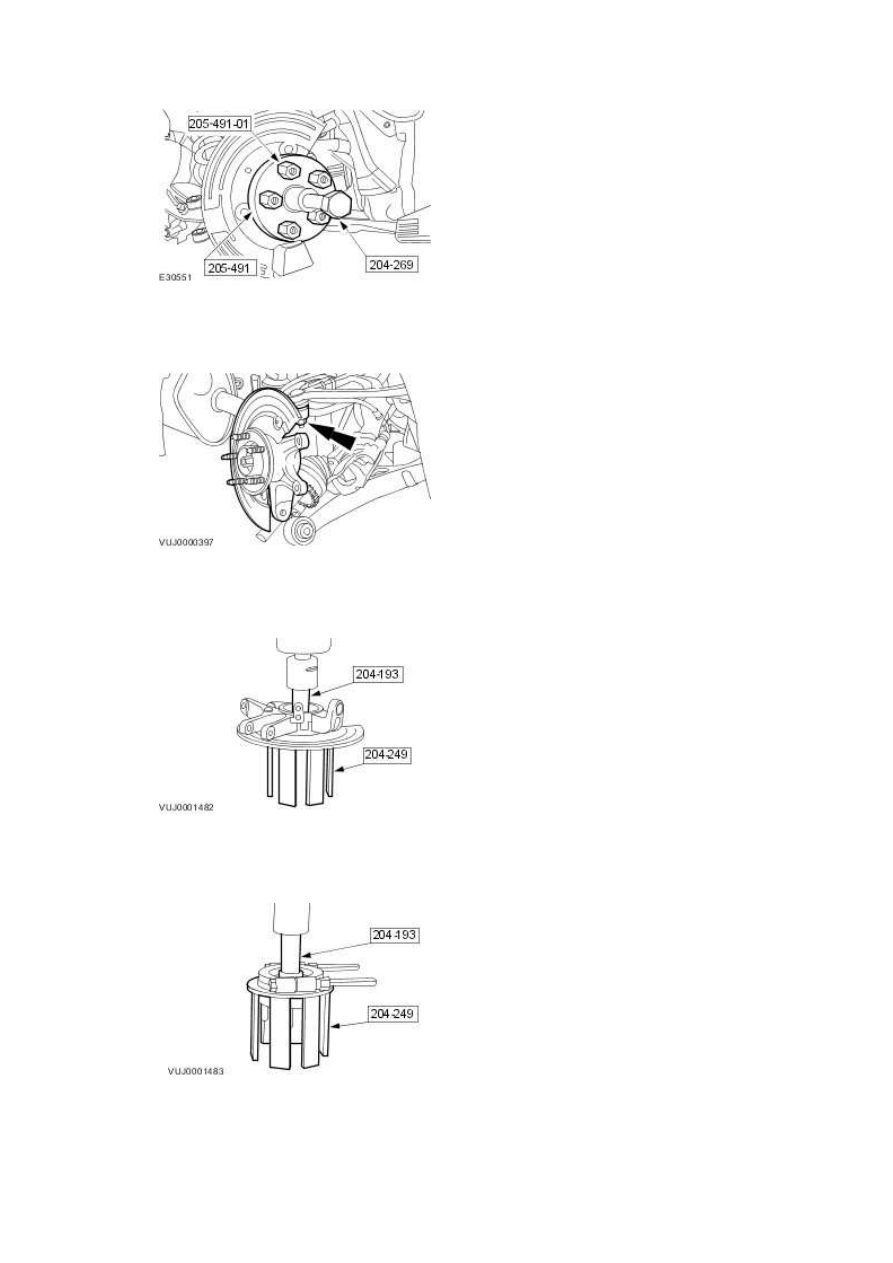

7 . Using the special tools, detach the halfshaft.







8 . Remove the wheel knuckle assembly.







9 . Using the special tools, remove the wheel hub from the bearing.







10 . Using the special tools, remove the inner bearing race from the hub.
