Jaguar XJ (X350). Service manual - part 77

Upper Arm (64.25.31)

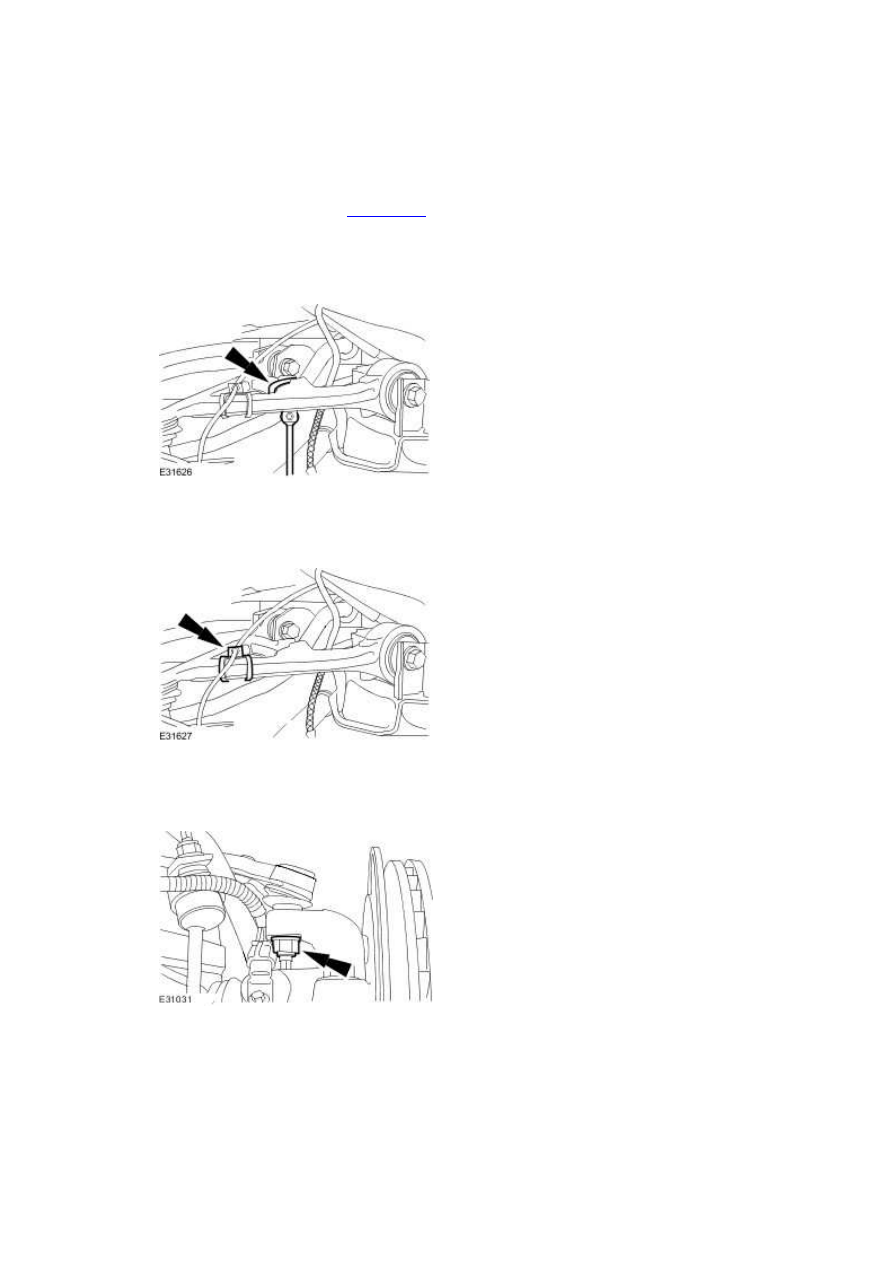

Removal



1 . Remove the wheel and tire.

<<204-04>>







2 . Detach the high intensity discharge (HID) sensor link rod.







3 . Detach the anti-lock brake system (ABS) sensor wiring harness.







4 . Detach the upper arm from the wheel knuckle.







5 . Remove the upper arm.







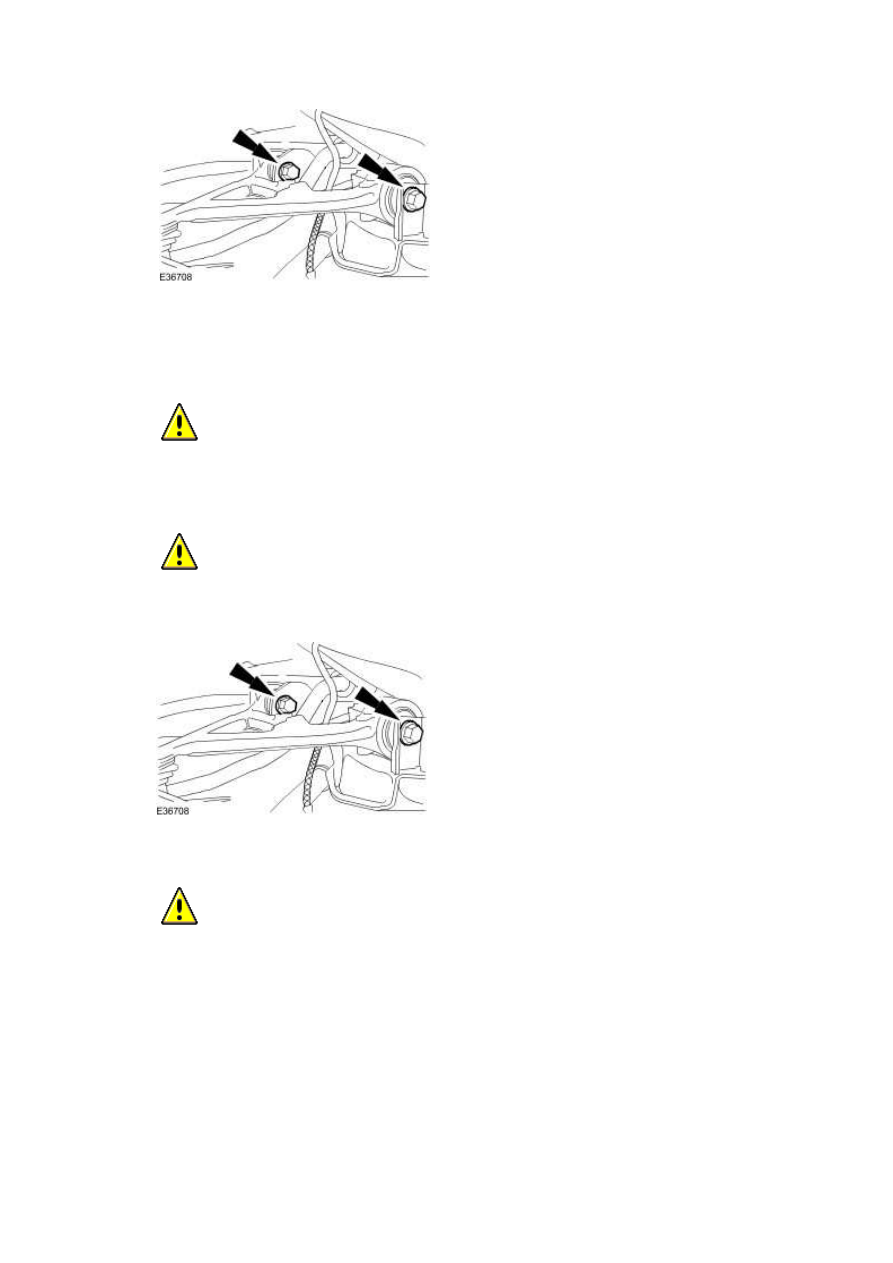

Installation



1

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





  CAUTION:





Install the upper arm.







2

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Attach the upper arm to the wheel knuckle.

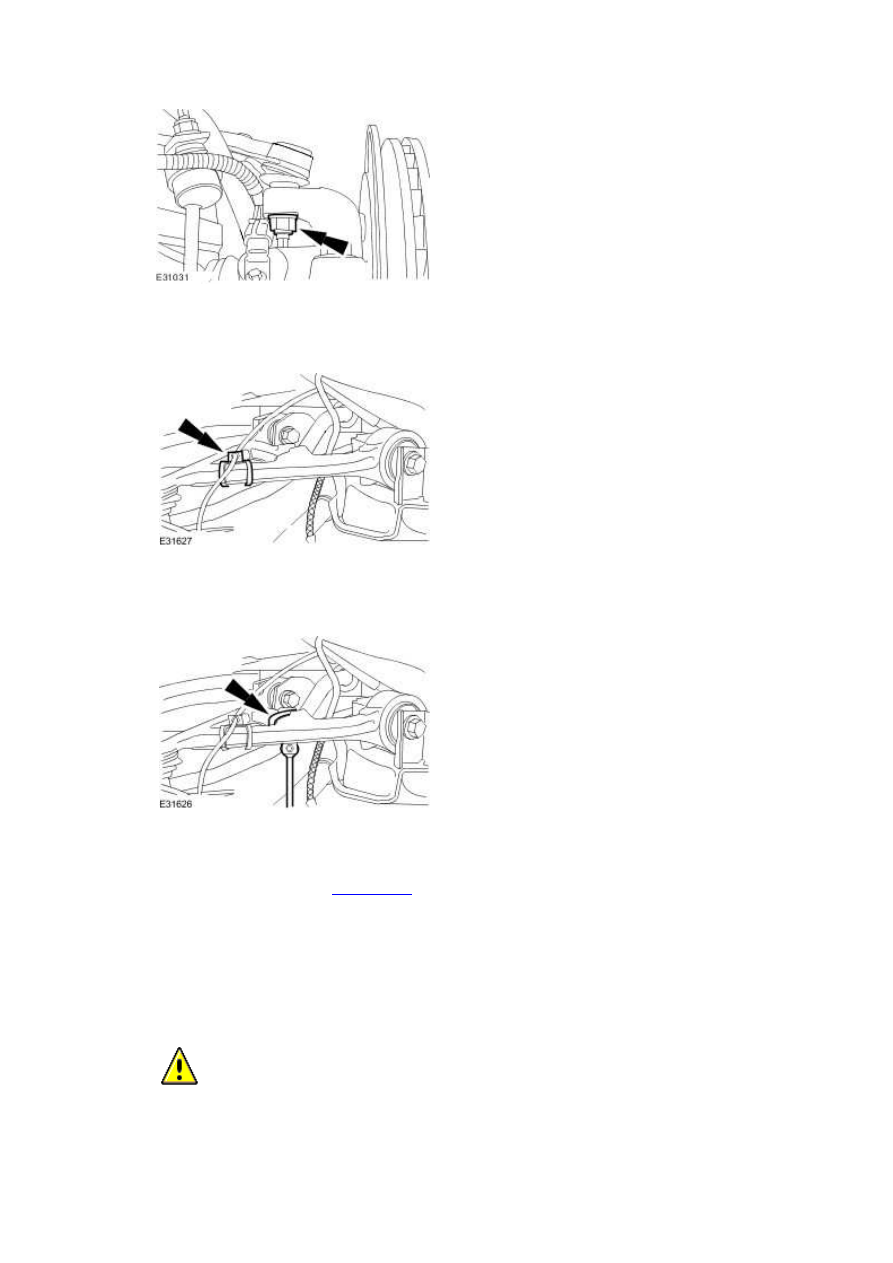

www.







3 . Attach the anti-lock brake system (ABS) sensor wiring harness.







4 . Attach the high intensity discharge (HID) sensor link rod.







5 . Install the wheel and tire.

<<204-04>>







6 . Lower the vehicle.





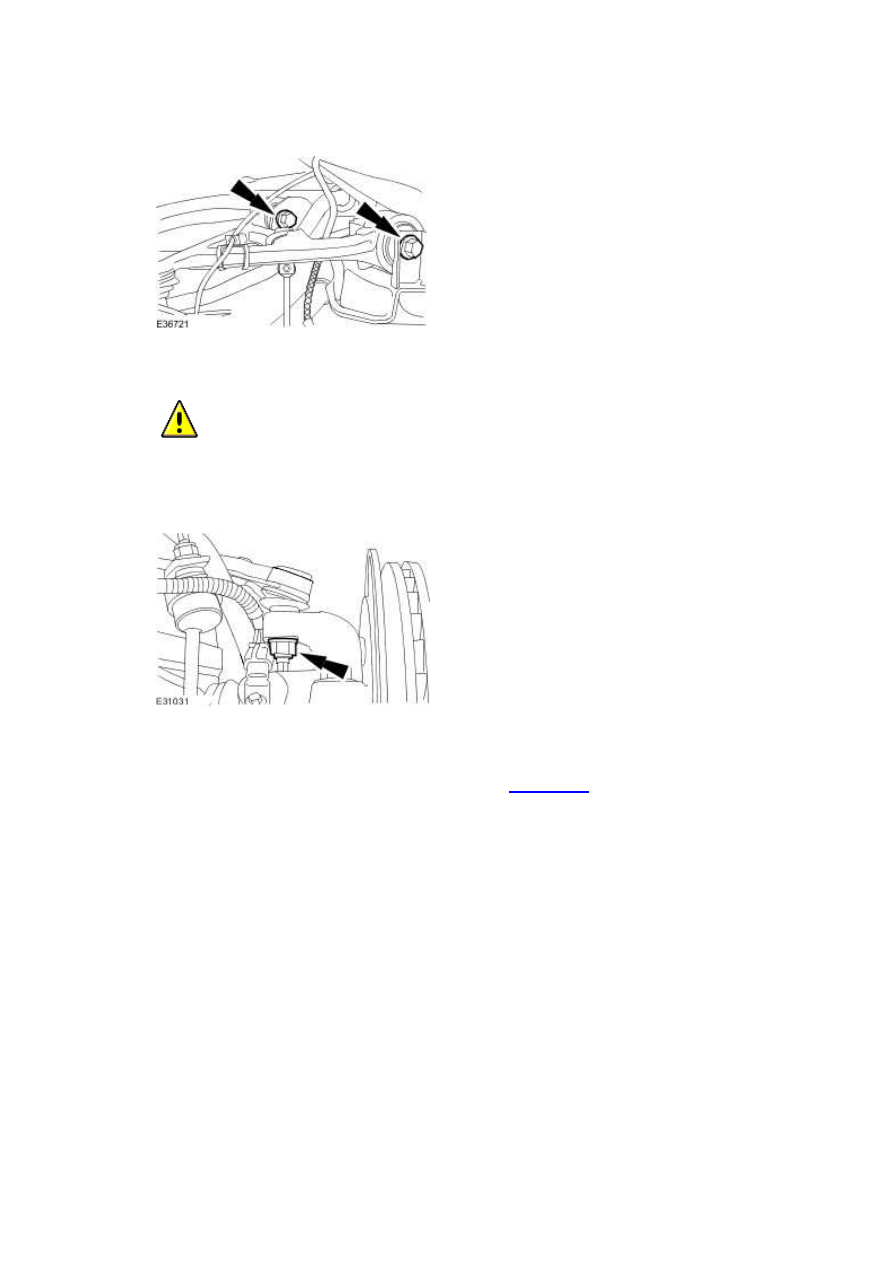

7

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Tighten to 98 Nm.







8

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Tighten to 90 Nm.







9 . Check and adjust the wheel alignment as necessary.

<<204-00>>
