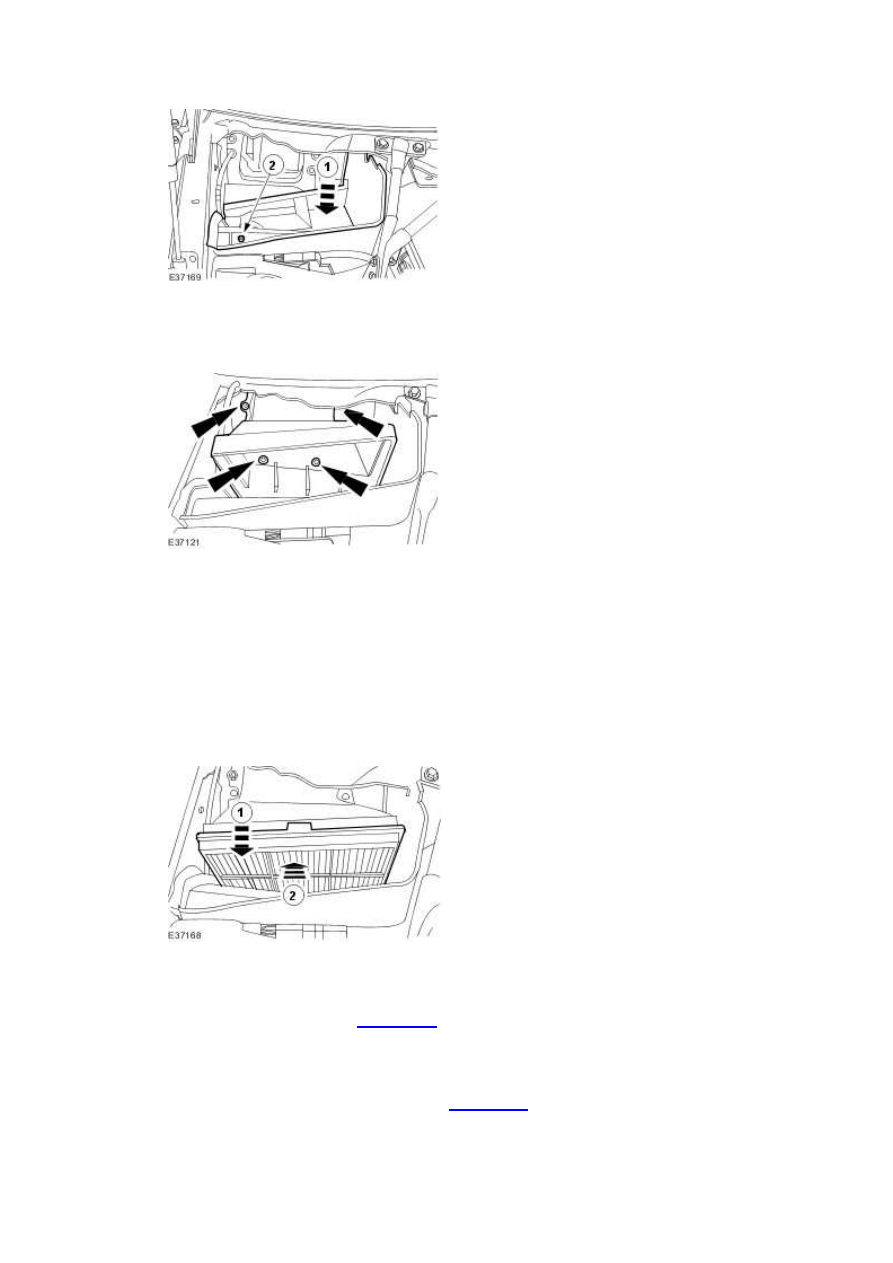

32 . Install the cabin air filter housing.







33 . Attach the cabin air filter.



1) Install the cabin air filter.





2) Attach the cabin air filter.











34 . Install the cowl vent screen.

<<501-02>>







35 . Check the caster and camber adjustment.

<<204-00>>





Front Stabilizer Bar - 3.5L/4.2L (60.10.01)

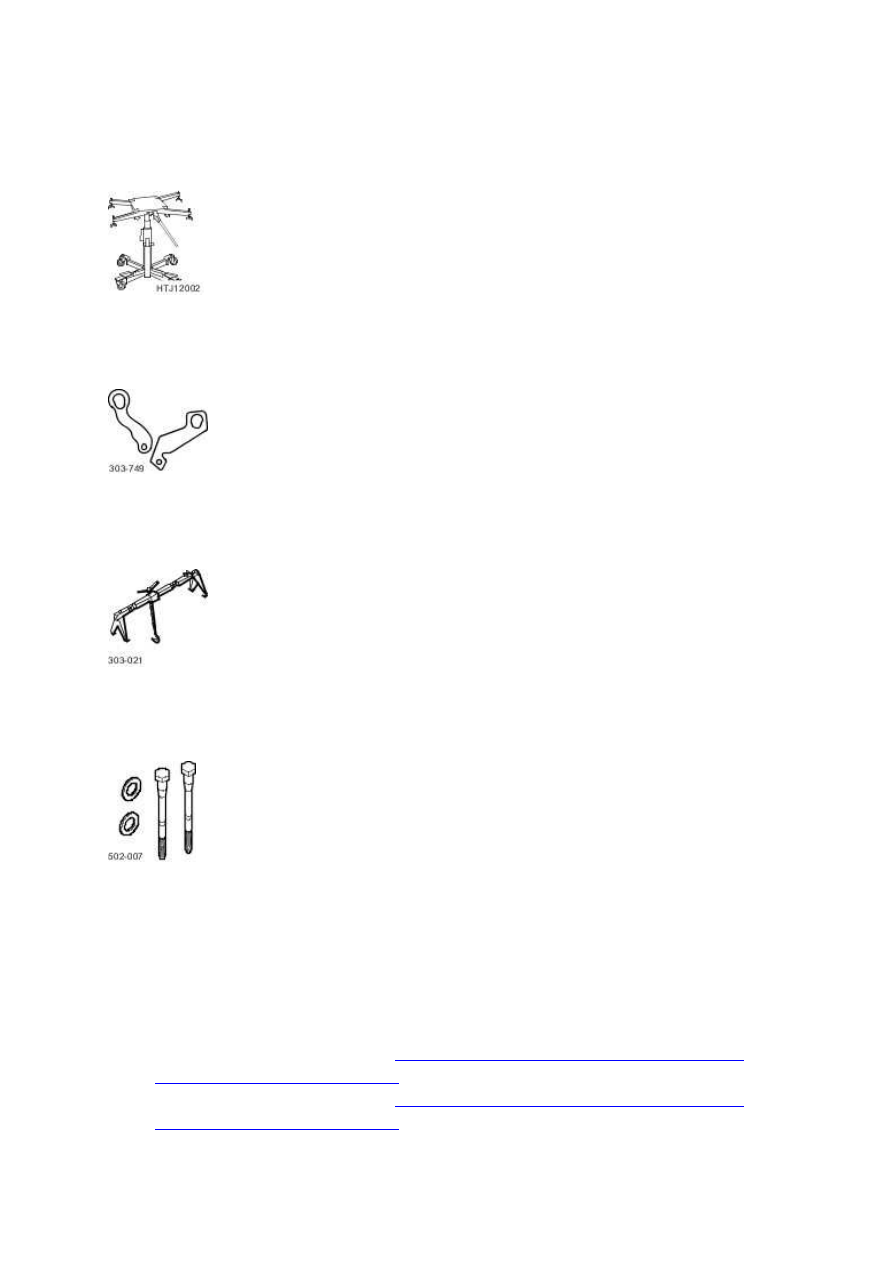

Special Service Tools





Powertrain Assembly Jack

HTJ1200-02







Engine Lifting Brackets

303-749







Engine Support Bracket

303-021







Subframe Alignment Bolt

502-007

Removal

Vehicles with 3.5L or 4.2L engine without supercharger



1

.



Remove the throttle body.

For additional information, refer to

Throttle Body - Vehicles Without: Supercharger, VIN

Range: G00442->G45703 (19.70.04)



For additional information, refer to

Throttle Body - Vehicles Without: Supercharger, VIN

Range: G45704->G99999 (19.70.04)





www.



All vehicles



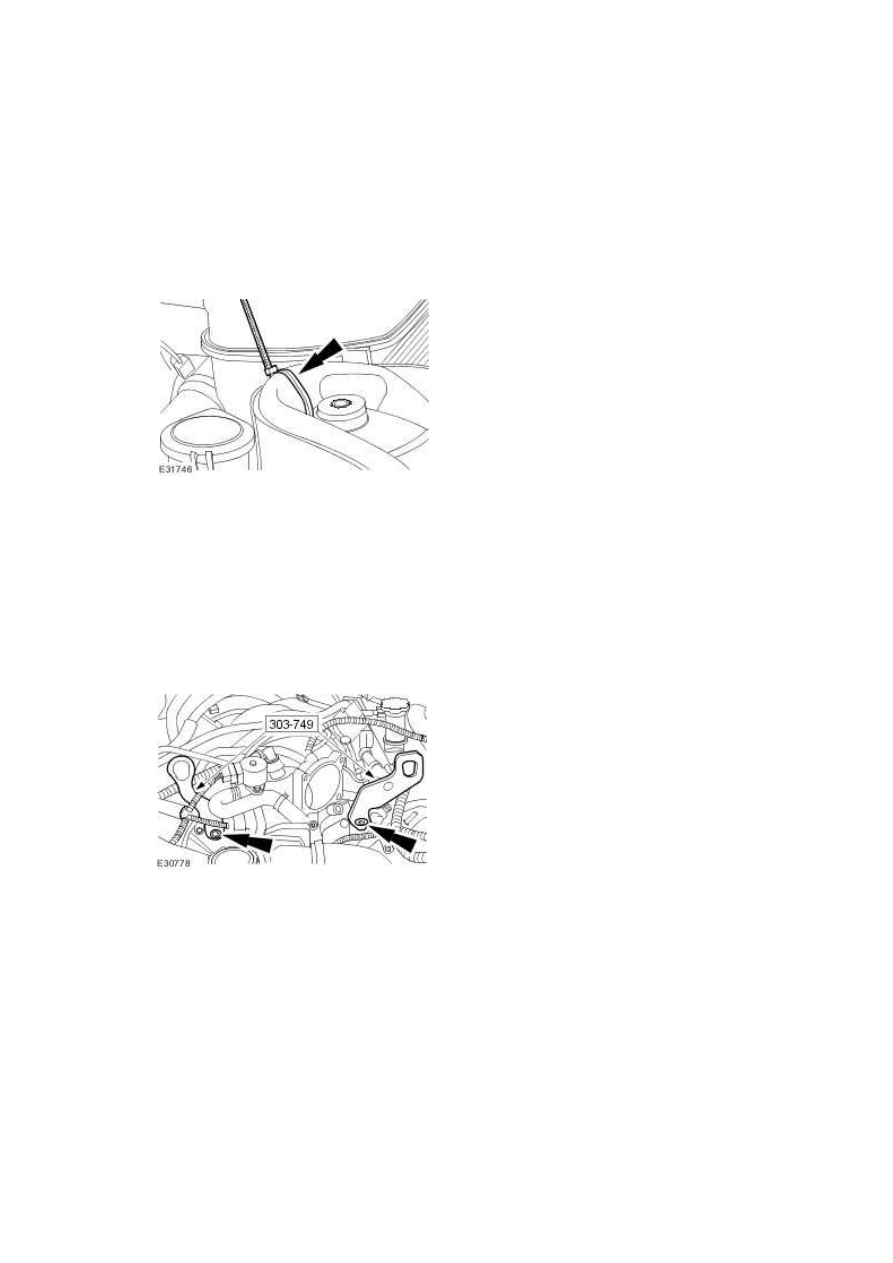

2 . NOTE:





Right-hand shown, left-hand similar.



Support the radiator.







3

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L engine

with supercharger similar.





Install the special tools.







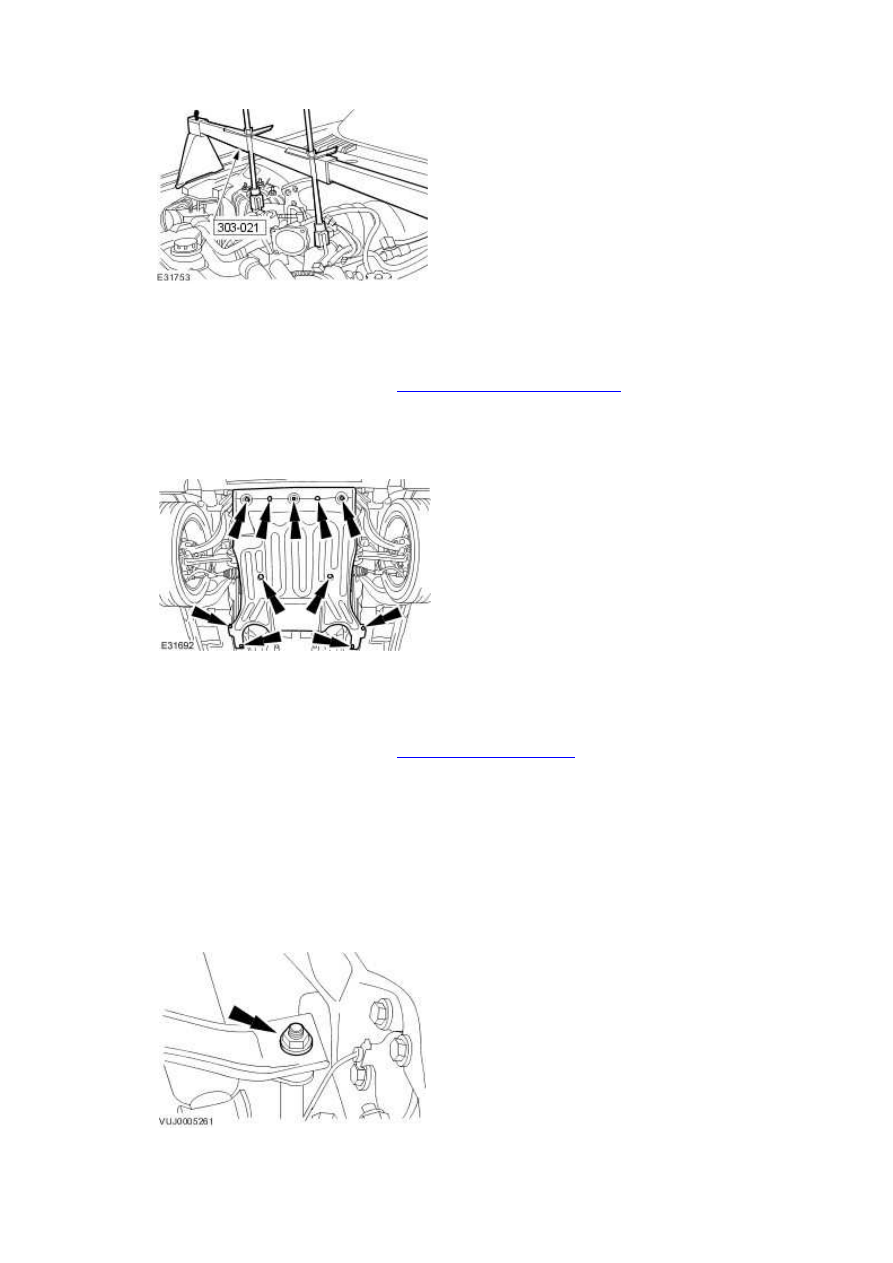

4

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L engine

with supercharger similar.





Install the special tool.







5 . Remove the radiator splash shield.

For additional information, refer to

Radiator Splash Shield (76.22.90)







6 . Remove the air deflector.







7 . Remove the front wheels and tires.

For additional information, refer to

Wheel and Tire (74.20.05)







8 . NOTE:





Left-hand shown, right-hand similar.



Remove the stabilizer bar link retaining nut.
