Jaguar XJ (X350). Service manual - part 57





21

.

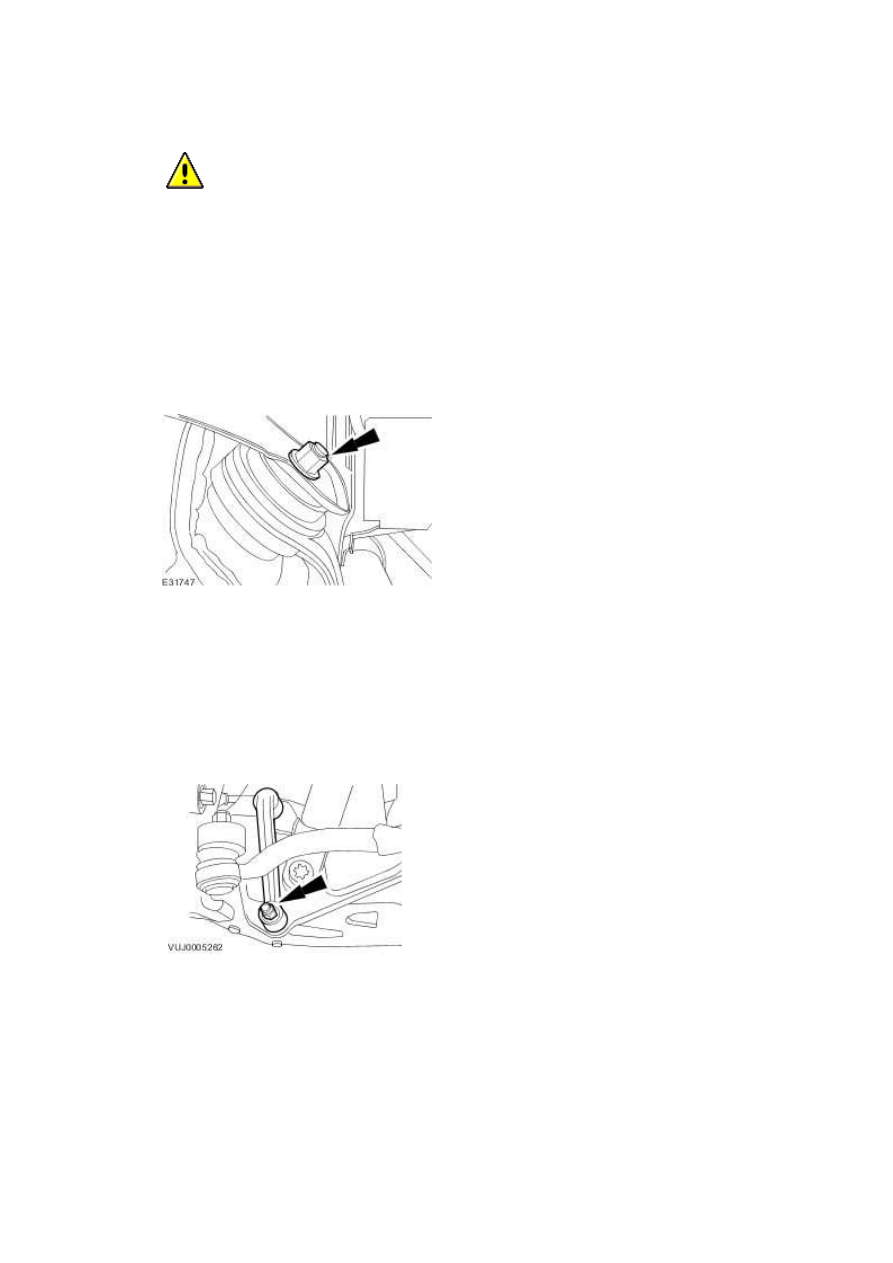

  CAUTION: The final tightening of the rear lower arm inner retaining nut and bolt

must be carried out with the vehicle on its wheels. Failure to follow this instruction may

result in damage to the component.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 175 Nm.







22 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 70 Nm.

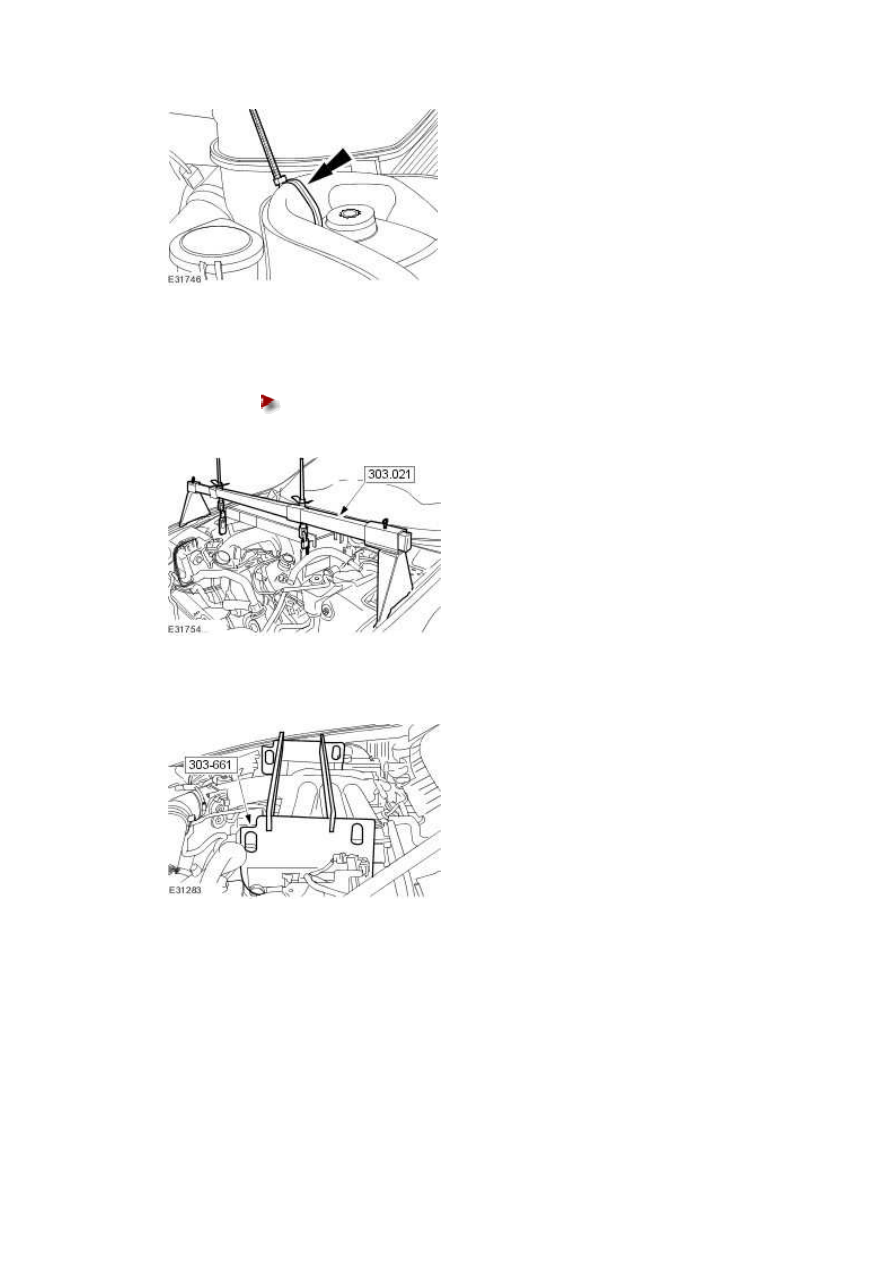

23 . NOTE:





Right-hand shown, left-hand similar.



Remove the radiator support.







24 . Remove the special tool.





Loosen the special tool adjustment bolts.











25 . Remove the special tool support bars from the special tool.

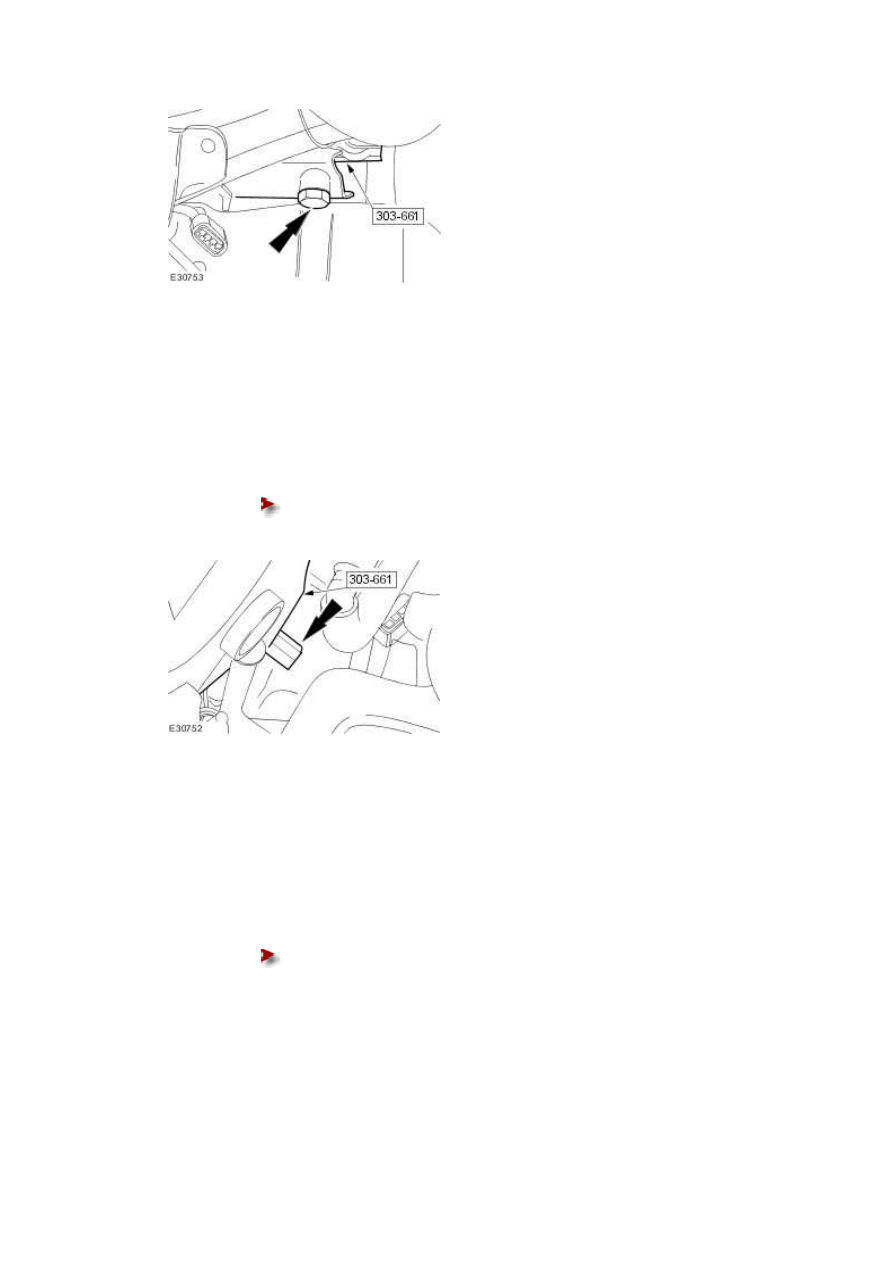

26 . NOTE:





Left-hand shown, right-hand similar.



Remove the retaining bolt.

www.







27 . NOTE:





Left-hand shown, right-hand similar.



Remove the special tool from the exhaust manifold.





Remove the retaining bolt.

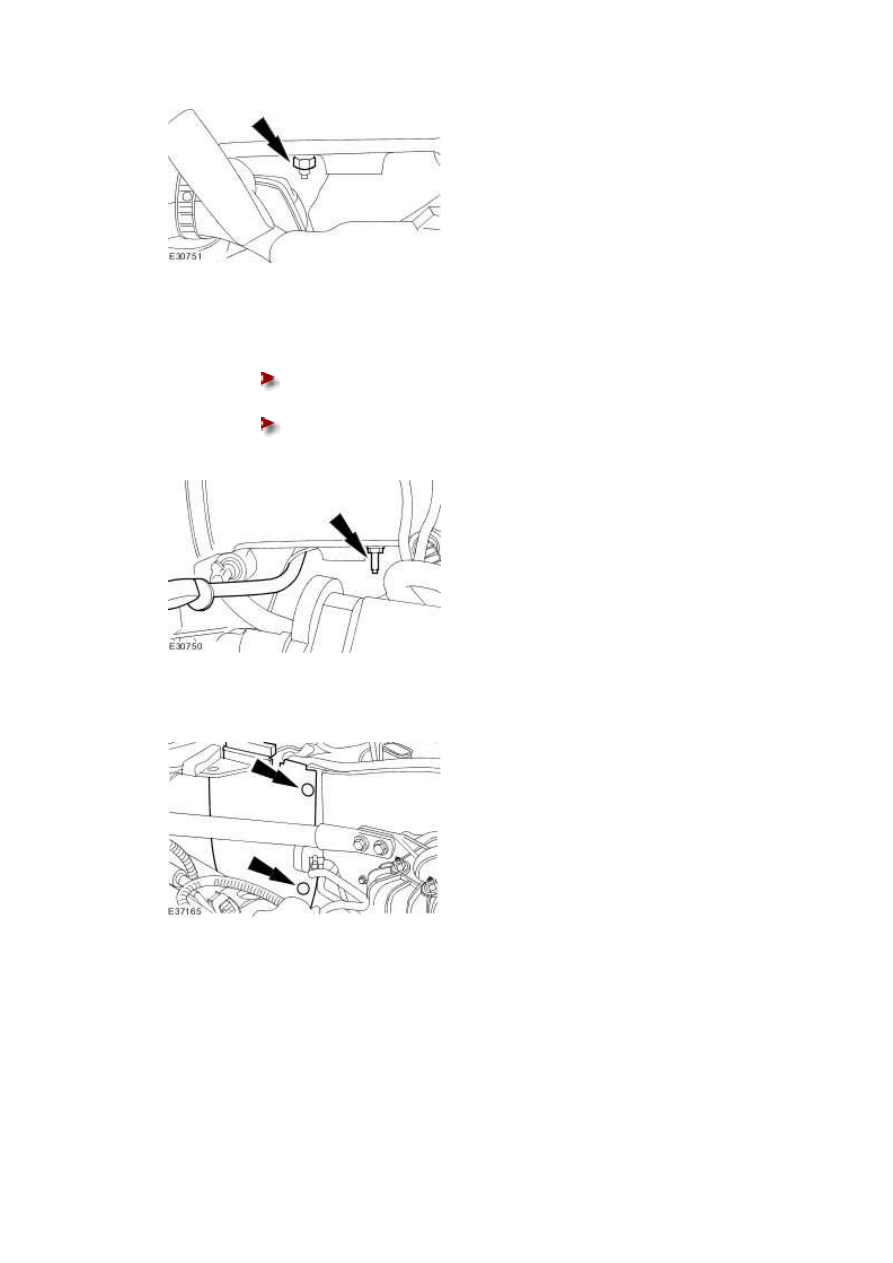

28 . NOTE:





Left-hand shown, right-hand similar.



Install the exhaust manifold retaining nut.





Tighten to 20 Nm.











29 . Attach the dipstick tube.





Install the dipstick tube retaining bolt.







Tighten to 10 Nm.











30 . Install the left-hand engine compartment access panel.







31 . Install the right-hand engine compartment panel.



1) Install the right-hand engine compartment panel.





2) Install the retaining bolt.
