Isuzu KB P190. Service manual - part 1272





8A-150  ELECTRICAL-BODY AND CHASSIS

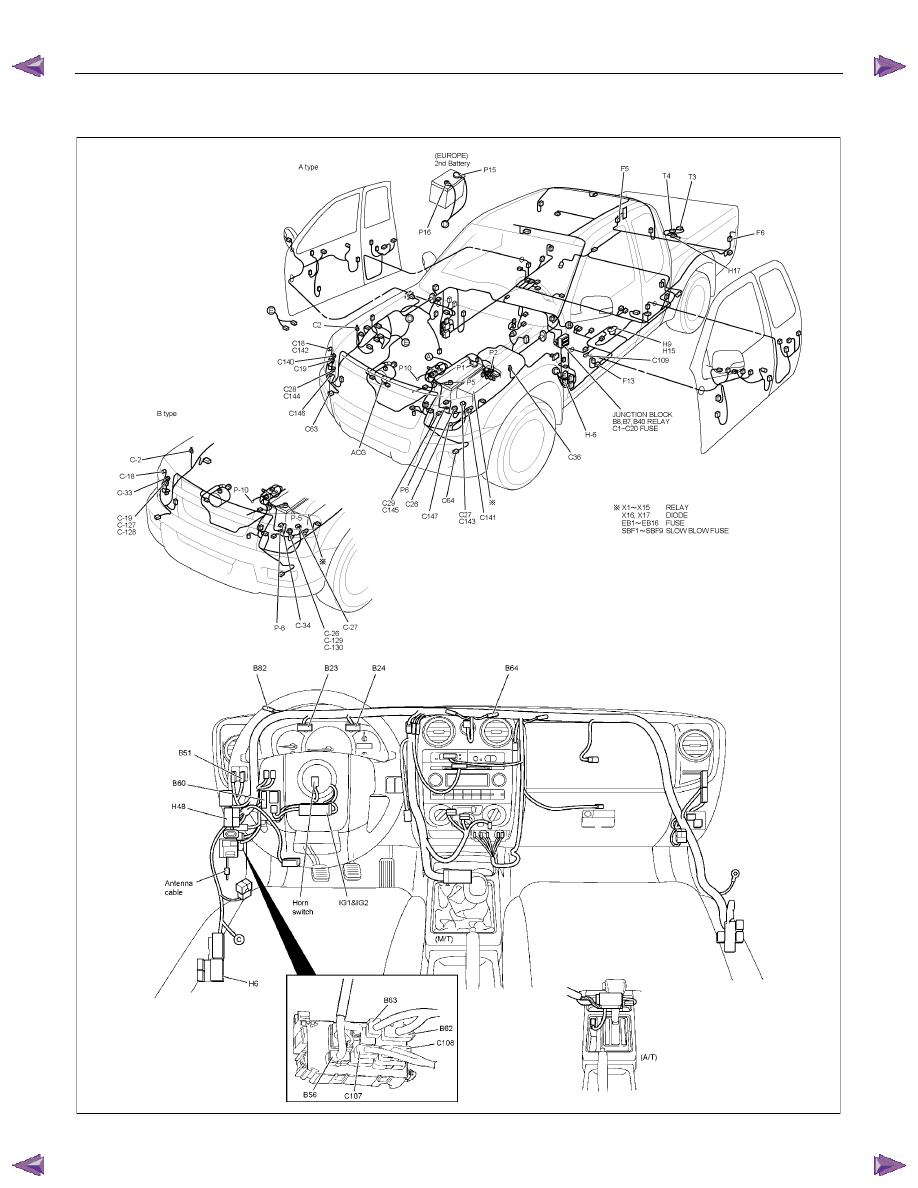

PARTS LOCATION (LHD)













RTW78AXF036801 & RTW78AXF043001

ELECTRICAL-BODY AND CHASSIS  8A-151

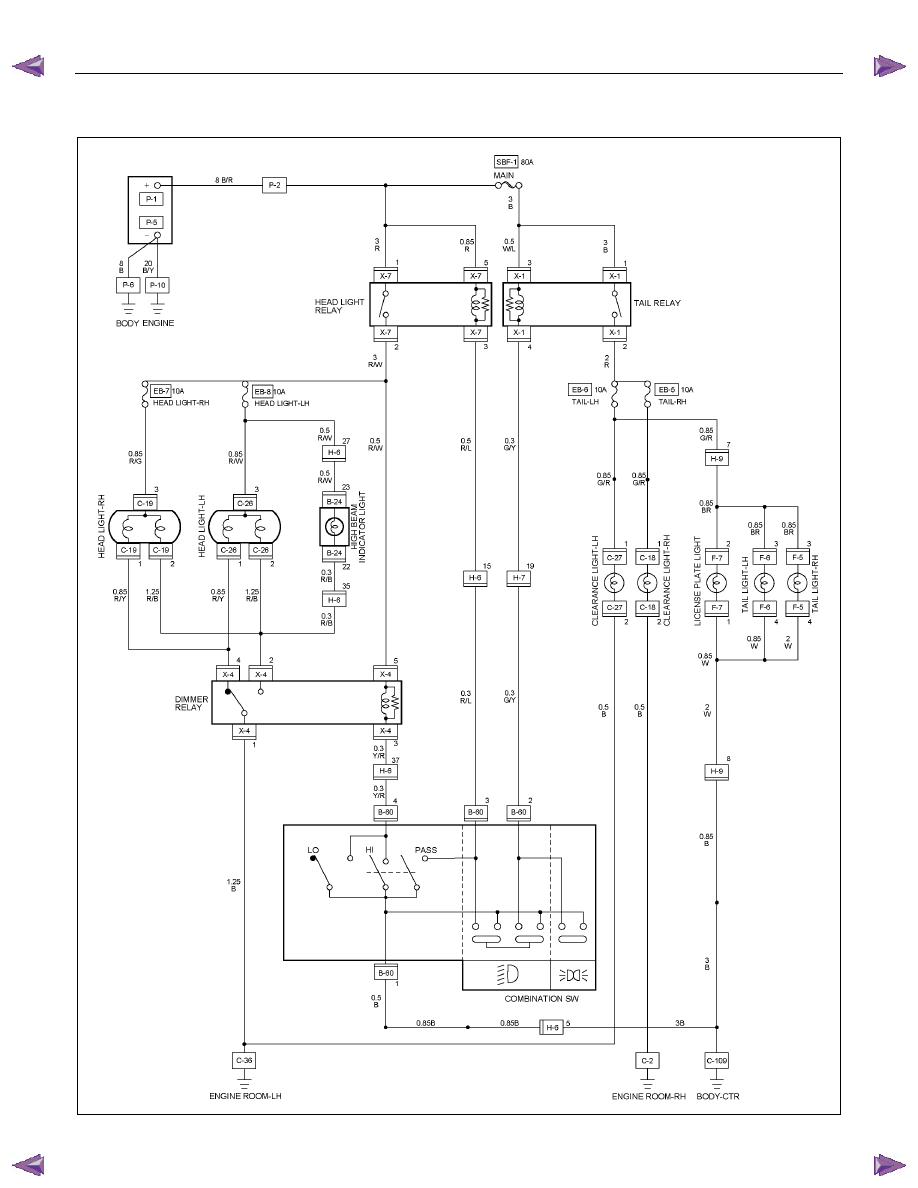

CIRCUIT DIAGRAM C24SE (RHD)










RTW780XF012201

8A-152  ELECTRICAL-BODY AND CHASSIS

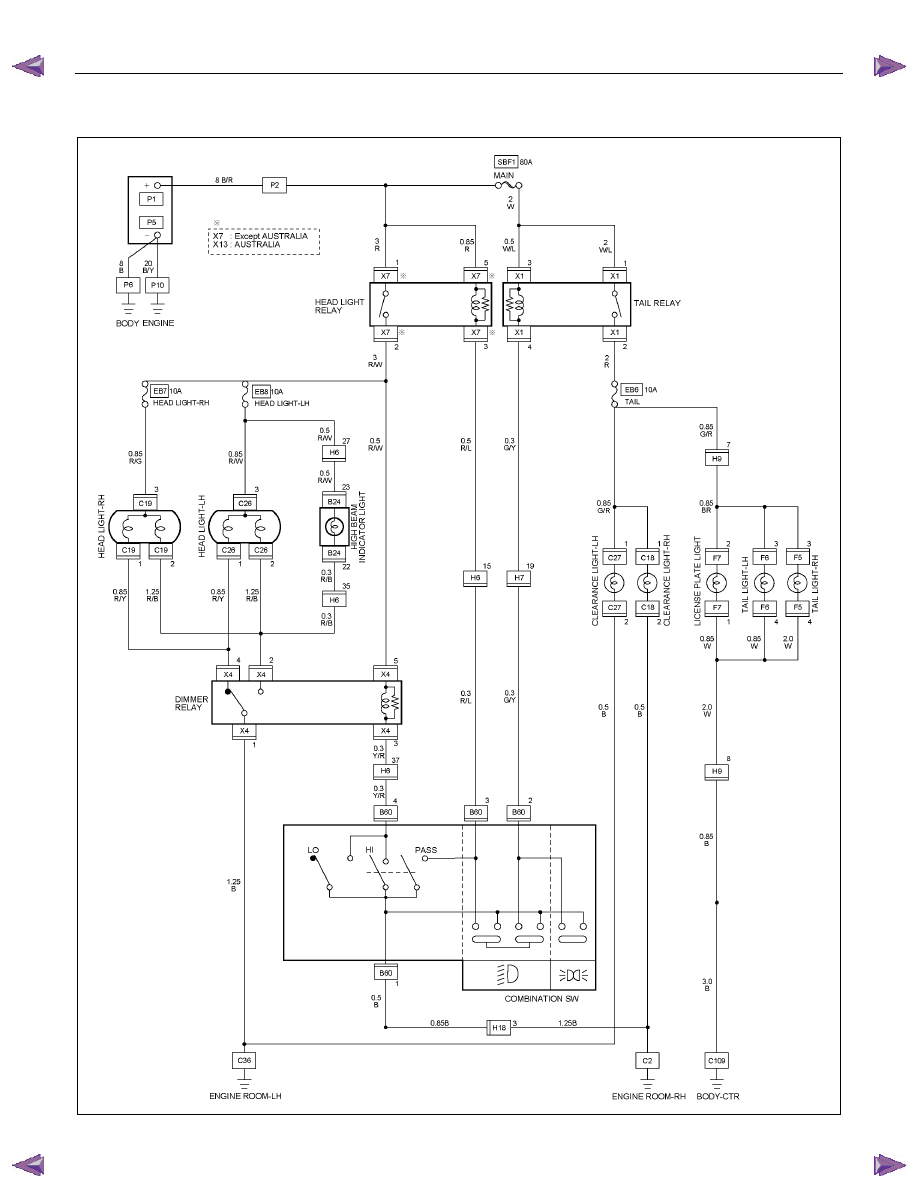

CIRCUIT DIAGRAM C24SE (LHD) WITHOUT HEADLIGHTS LEVELING









RTW680XF006701

ELECTRICAL-BODY AND CHASSIS  8A-153

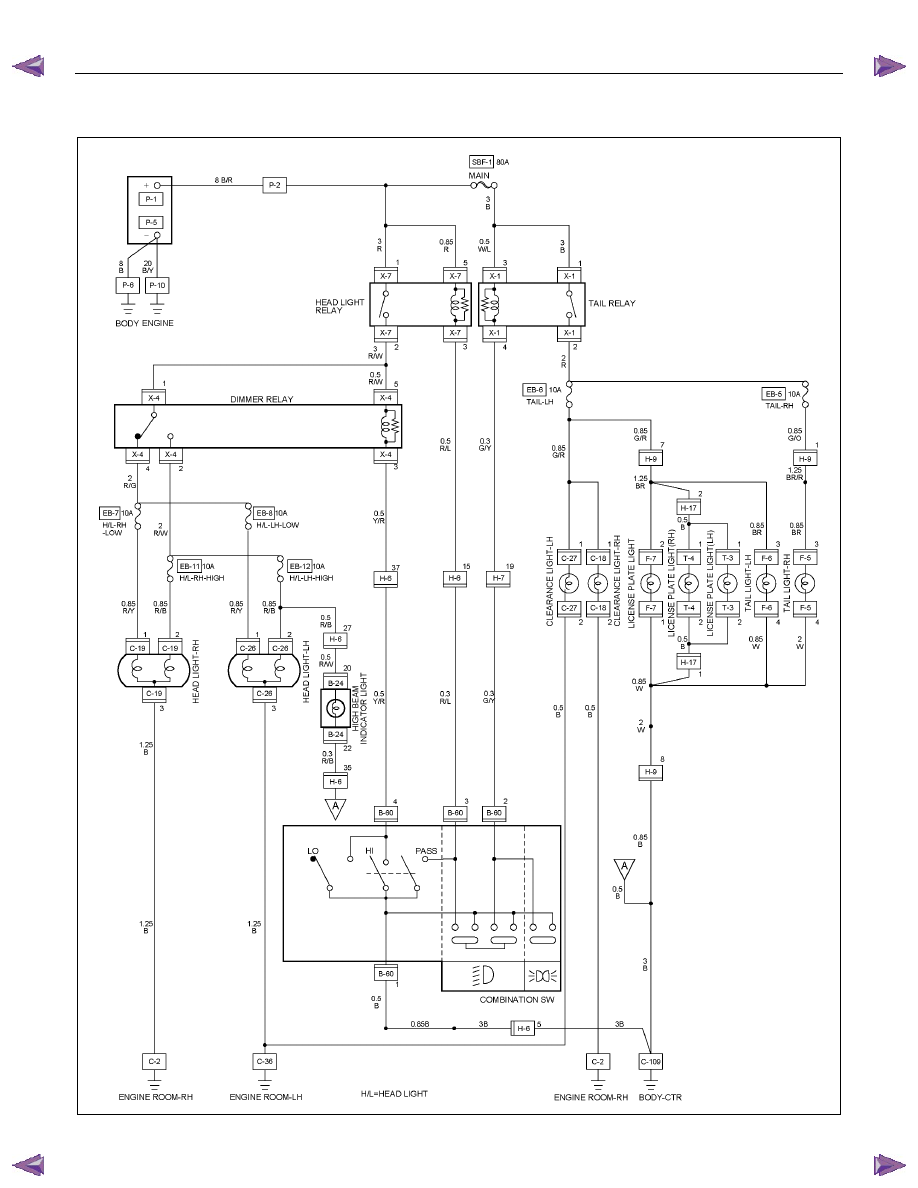

CIRCUIT DIAGRAM C24SE (LHD) WITH HEADLIGHTS LEVELING









RTW680XF006801
