Isuzu KB P190. Service manual - part 1260





8A-102  ELECTRICAL-BODY AND CHASSIS

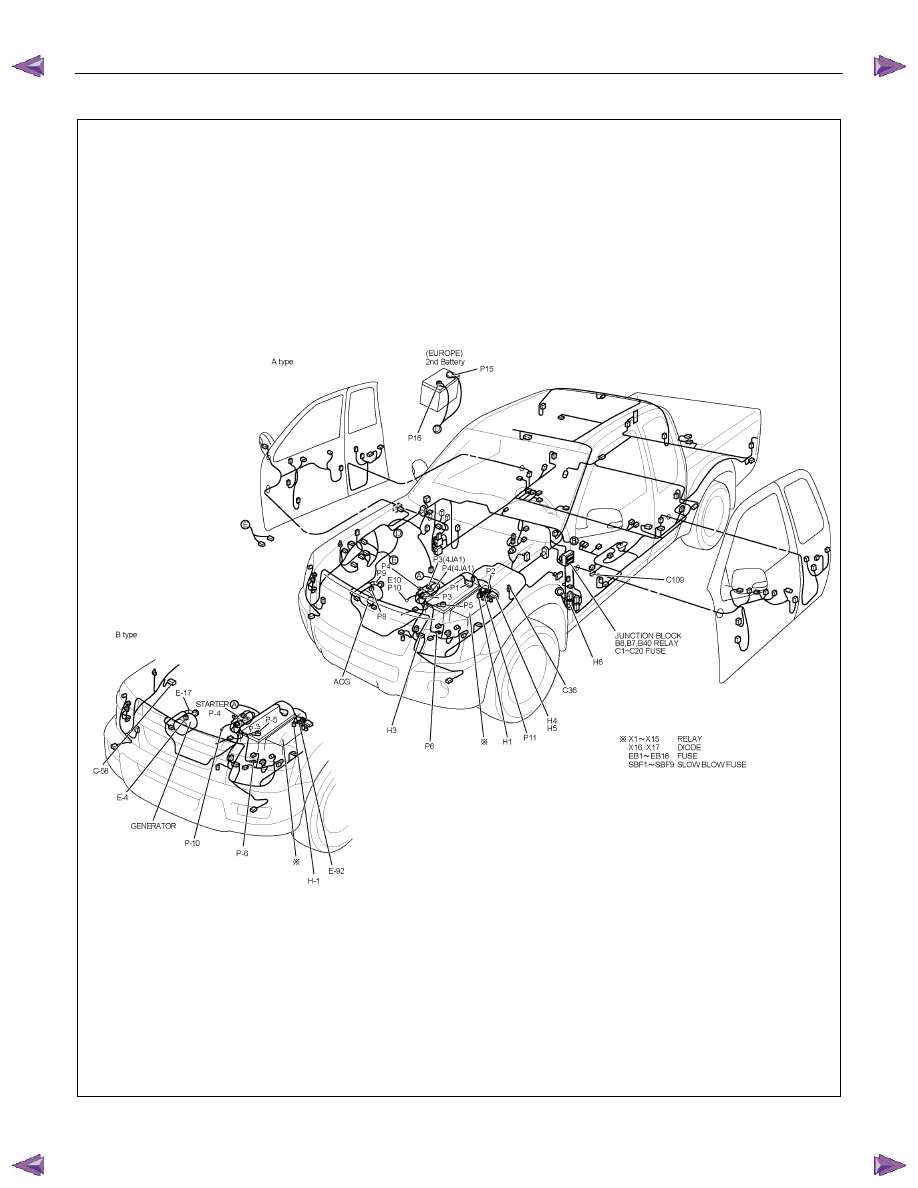

PARTS LOCATION (LHD)



















RTW78AXF036201



ELECTRICAL-BODY AND CHASSIS  8A-103

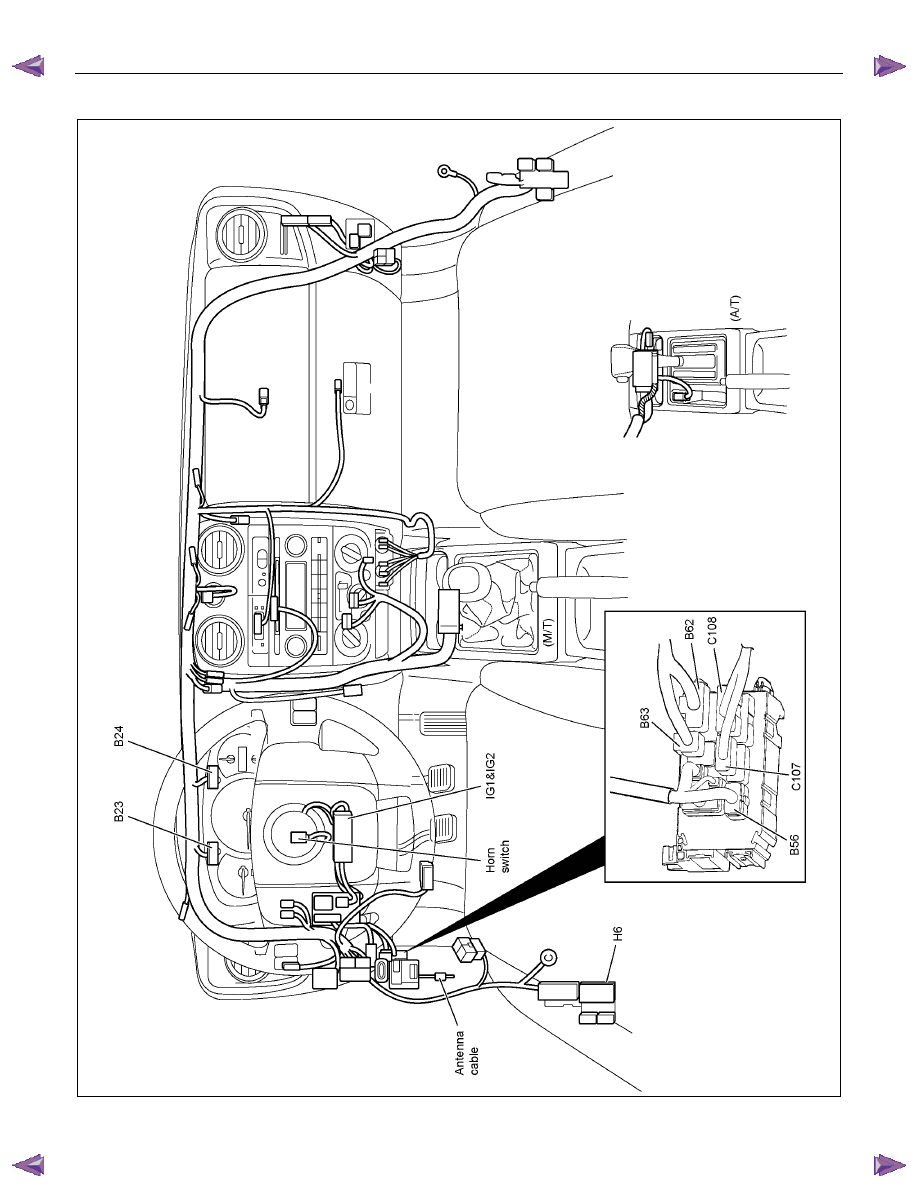

PARTS LOCATION (LHD)








RTW78AXF042401

8A-104  ELECTRICAL-BODY AND CHASSIS

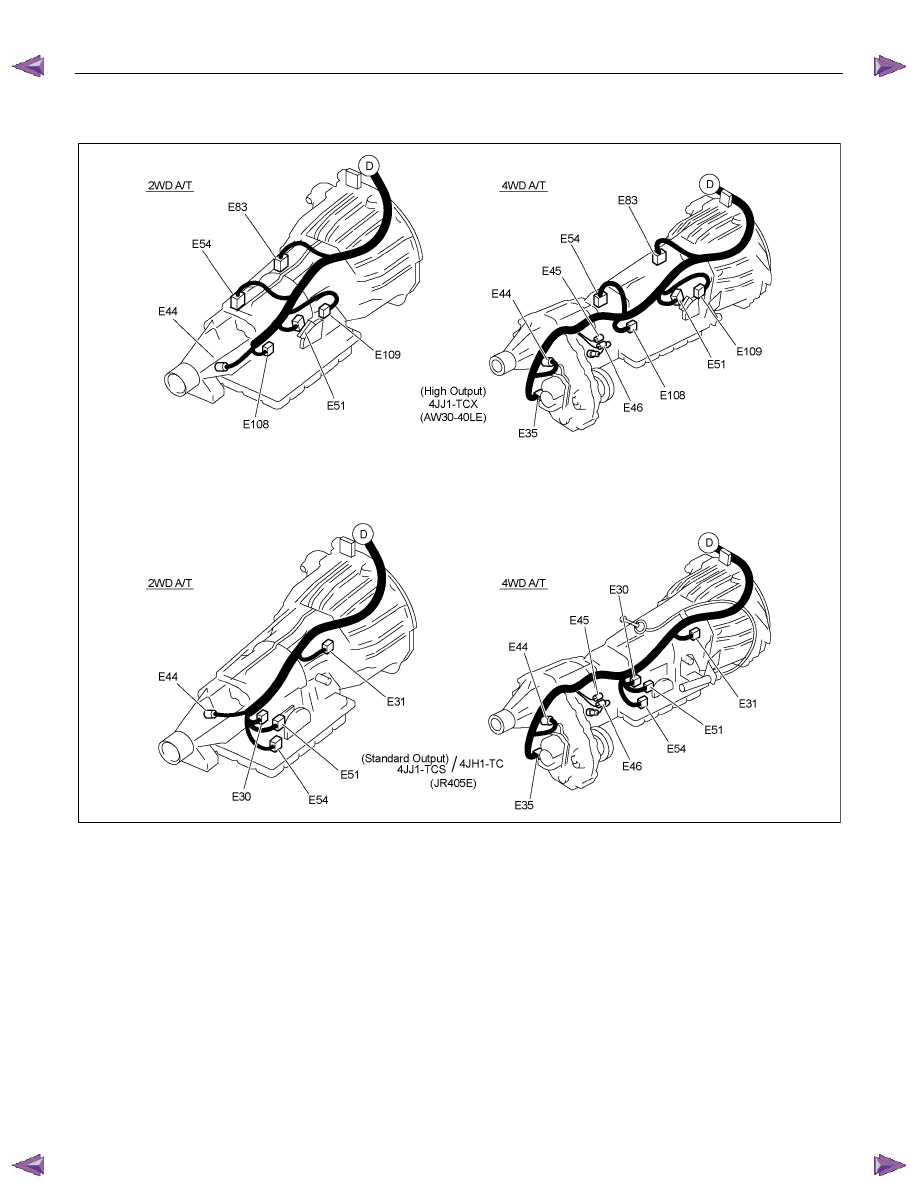

PARTS LOCATION







RTW78AXF035701




ELECTRICAL-BODY AND CHASSIS  8A-105

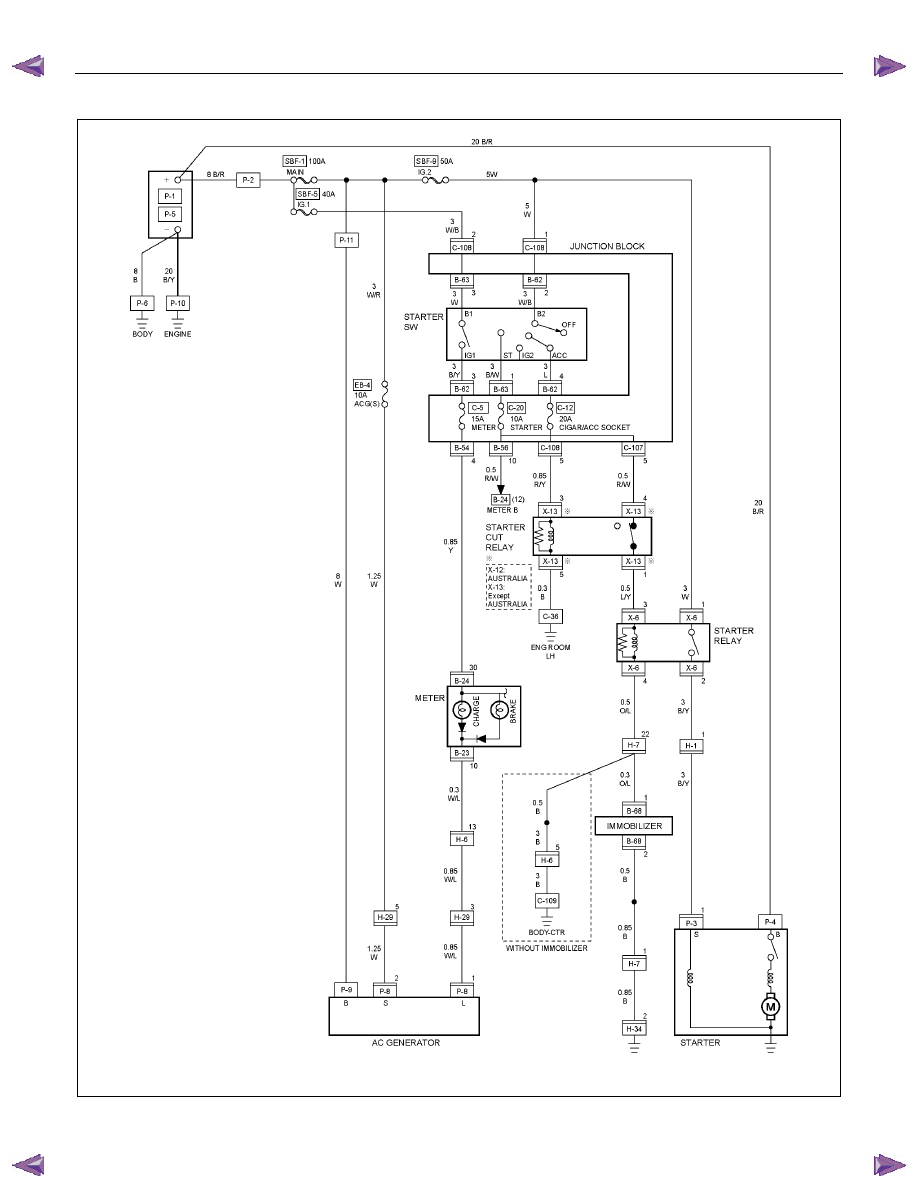

CIRCUIT DIAGRAM C24SE









RTW680XF005001
