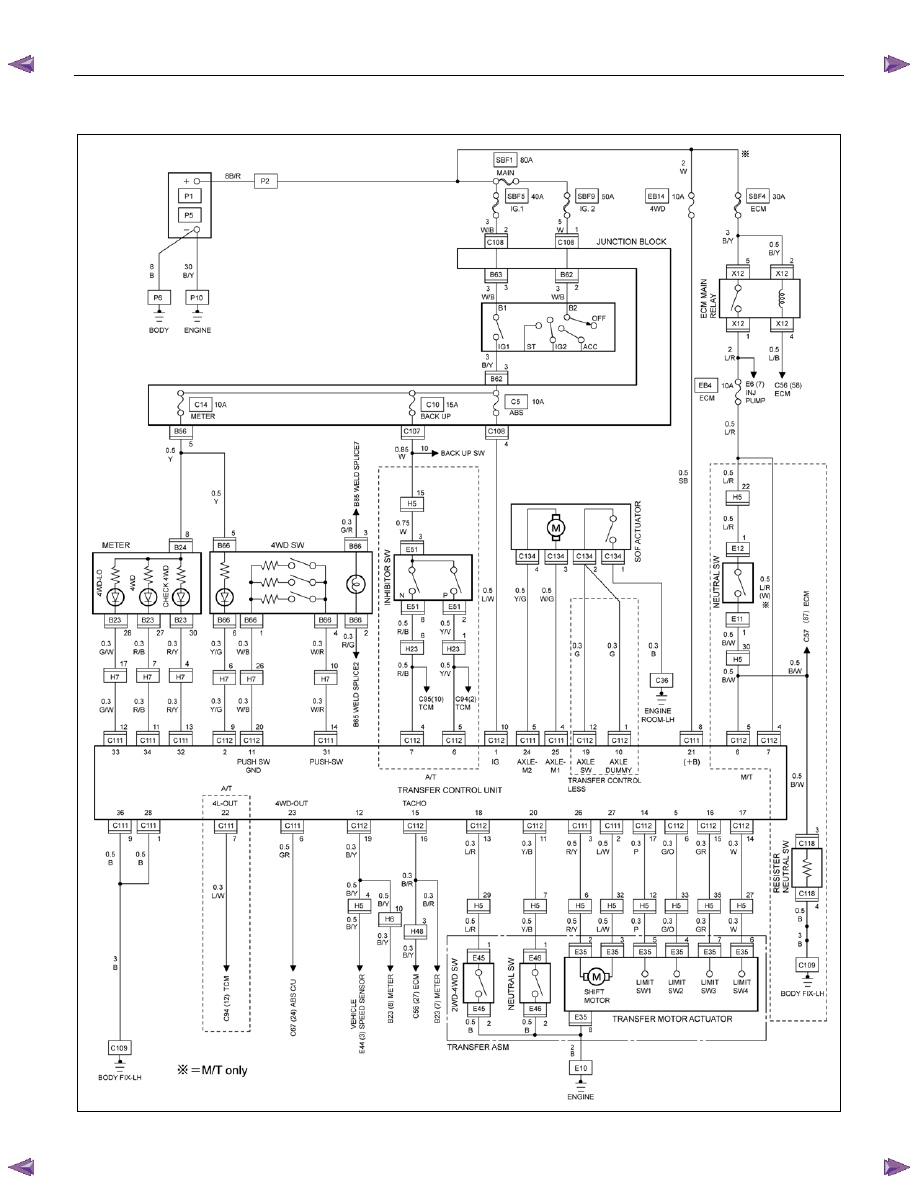

7D1-38  TRANSFER CONTROL SYSTEM


4JA1-T



Sheet 2/2


















RTW78AXF009001

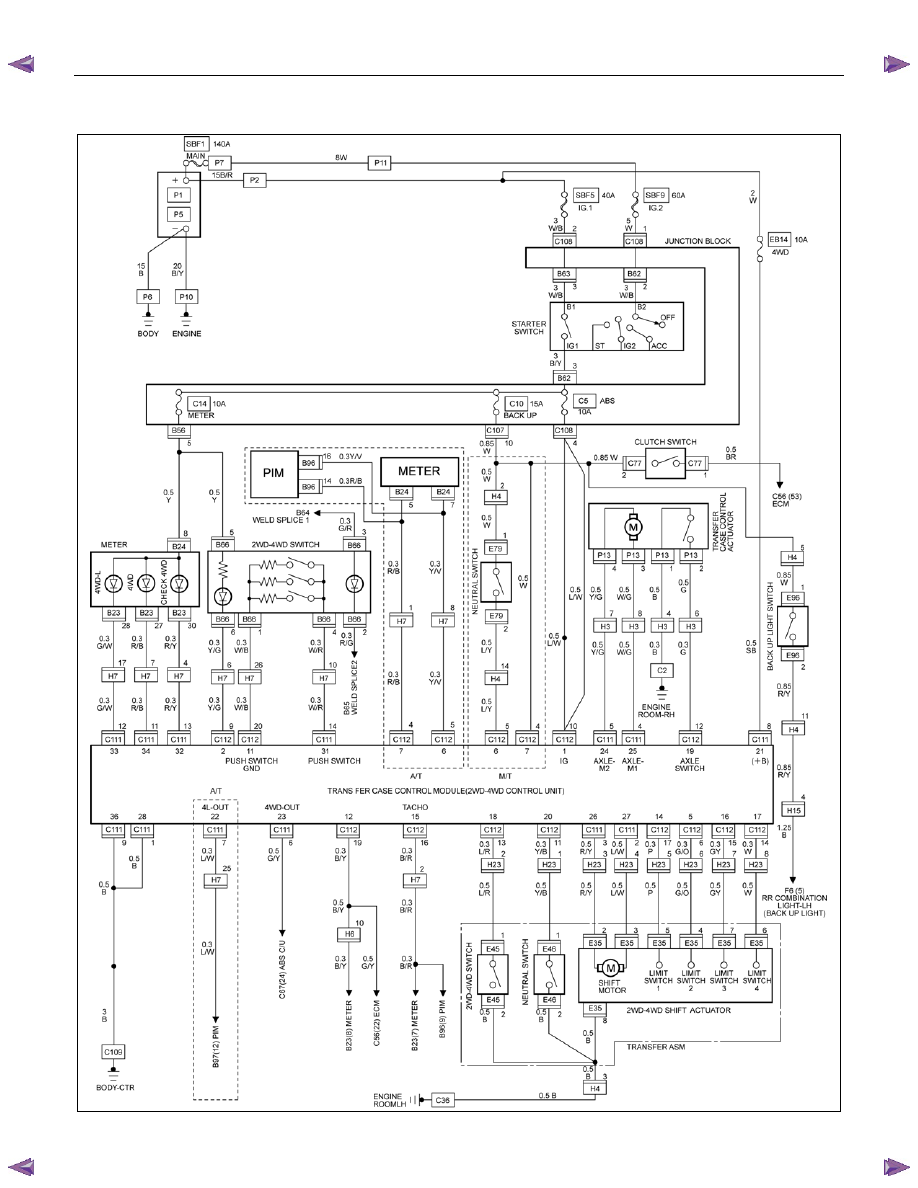

TRANSFER CONTROL SYSTEM  7D1-39


HFV6 (LHD)





RTW78AXF012701

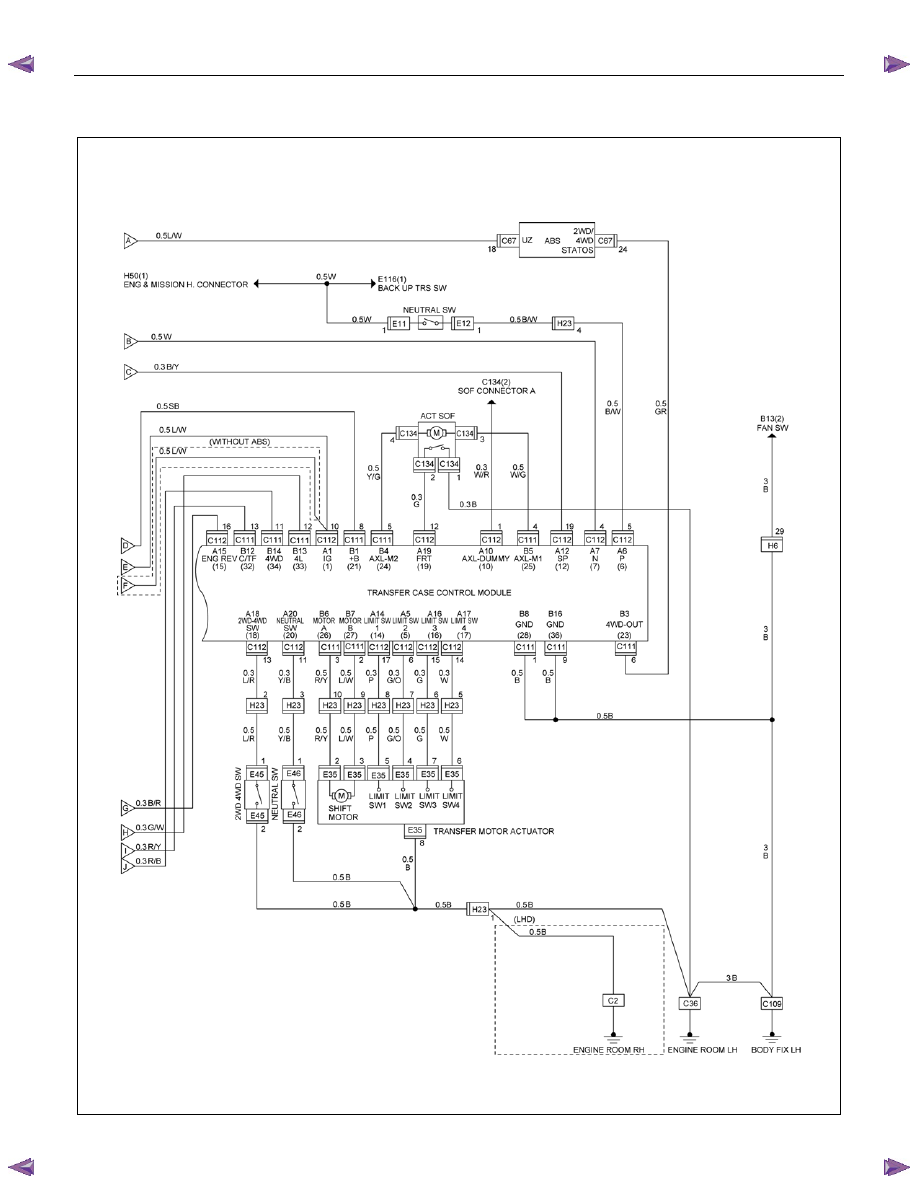

7D1-40  TRANSFER CONTROL SYSTEM


4JH1-TC







RTW78AXF006901

TRANSFER CONTROL SYSTEM  7D1-41

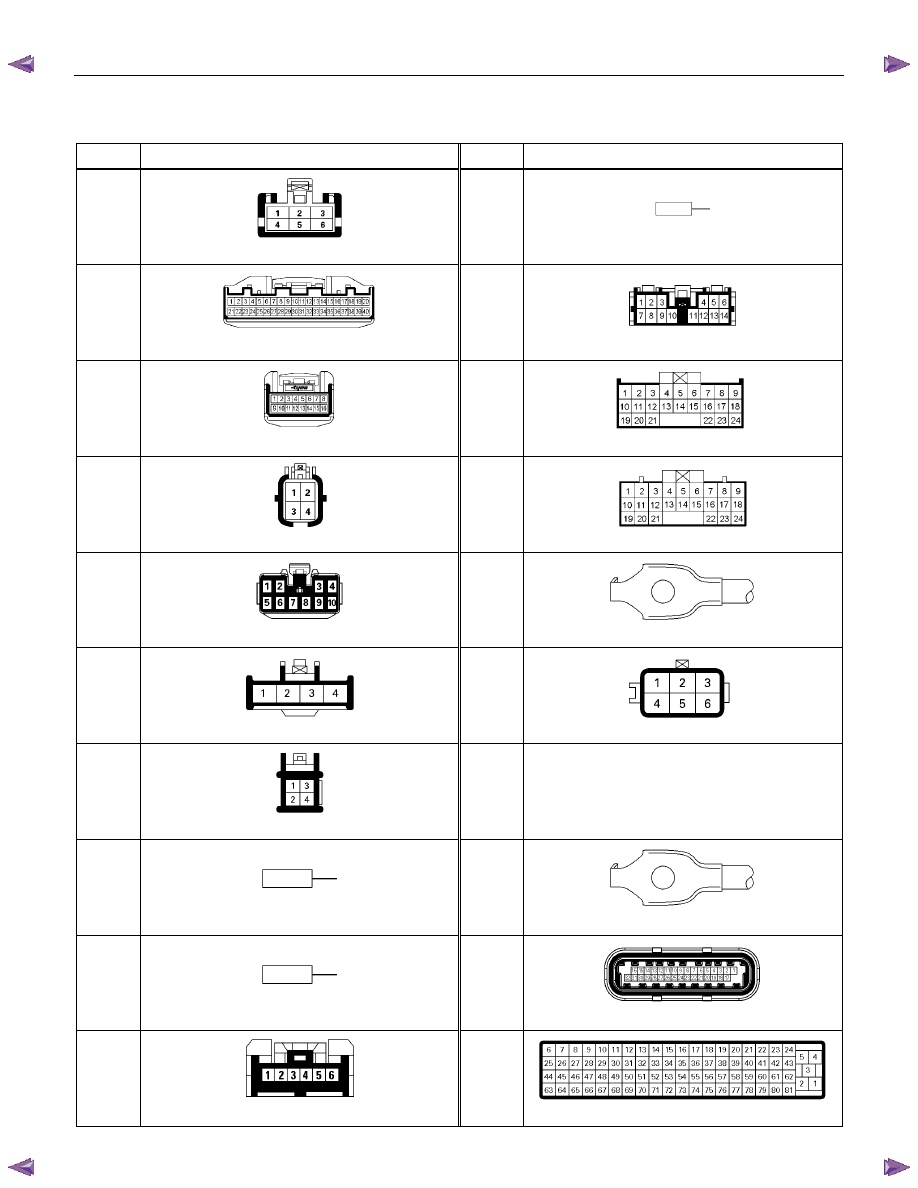

CONNECTOR LIST

No.

Connector face

No.

Connector face

B13





White

Fan switch

B85






Weld splice 7 (Ground)

B23





White

Meter-A

B95





White



Keyless entry control unit

B24





White

Meter-B

B96





Gray

PIM1

B54





White

J/B I2

B97





White

PIM2

B56





White

J/B I4

C2





Silver

Engine room-RH ground

B62





White

Ignition switch (IGSUB: G1)

C4





Sky blue

Front wiper motor

B63





White

Ignition switch (IGSUB: G2)

C5



~



C14

NOT USED

B64






Weld splice 1 (Illumination)

C36





Silver

Engine room-LH; ground

B65






Weld splice 2 (Ground)

C56

(C24SE)





ECM

B66





White

4

×4 switch

C56

(4JH1-TC)




Black

ECM-A
