Isuzu KB P190. Service manual - part 1226





7D1-30  TRANSFER CONTROL SYSTEM



4JH1-TC













RTW78AXF049401

TRANSFER CONTROL SYSTEM  7D1-31












RTW78AXF035901



7D1-32  TRANSFER CONTROL SYSTEM






















RTW78AXF036001

TRANSFER CONTROL SYSTEM  7D1-33

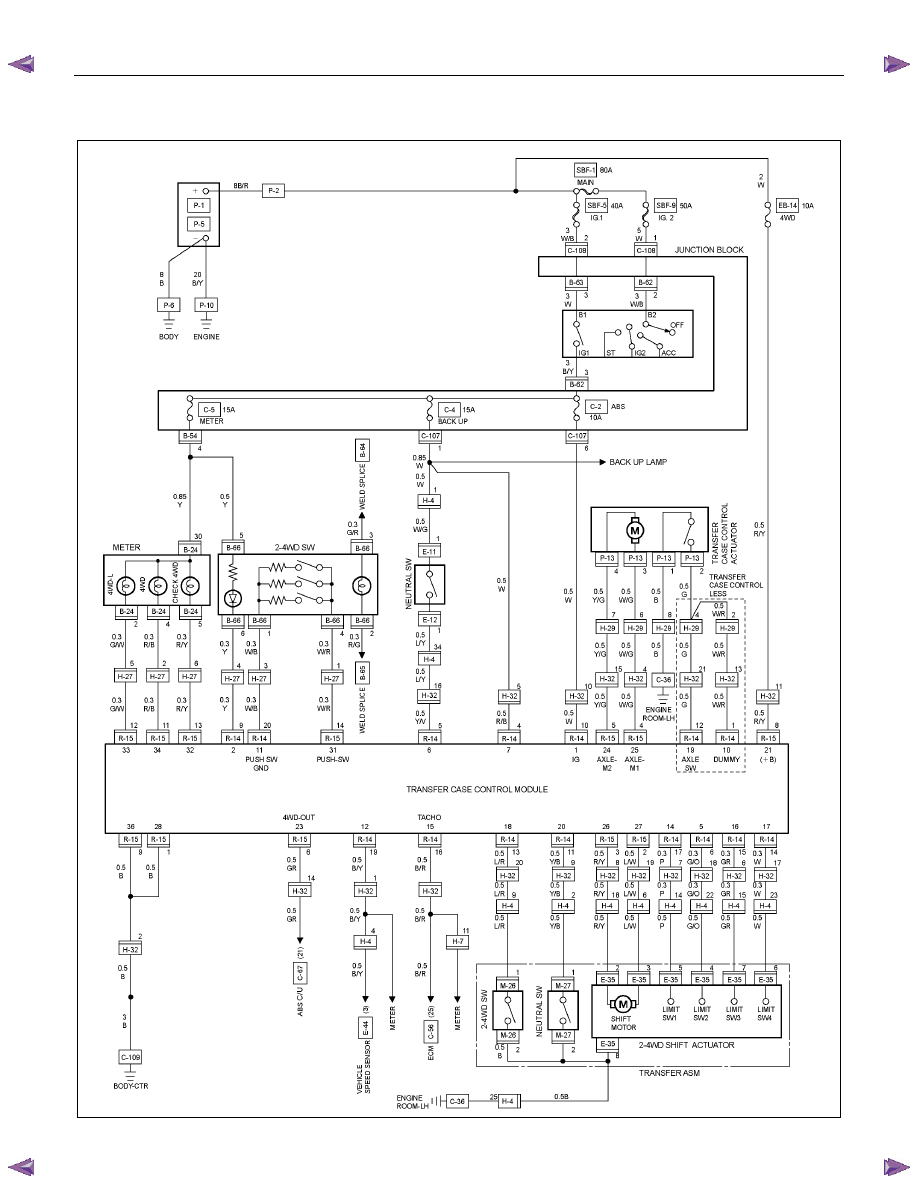

CIRCUIT DIAGRAM

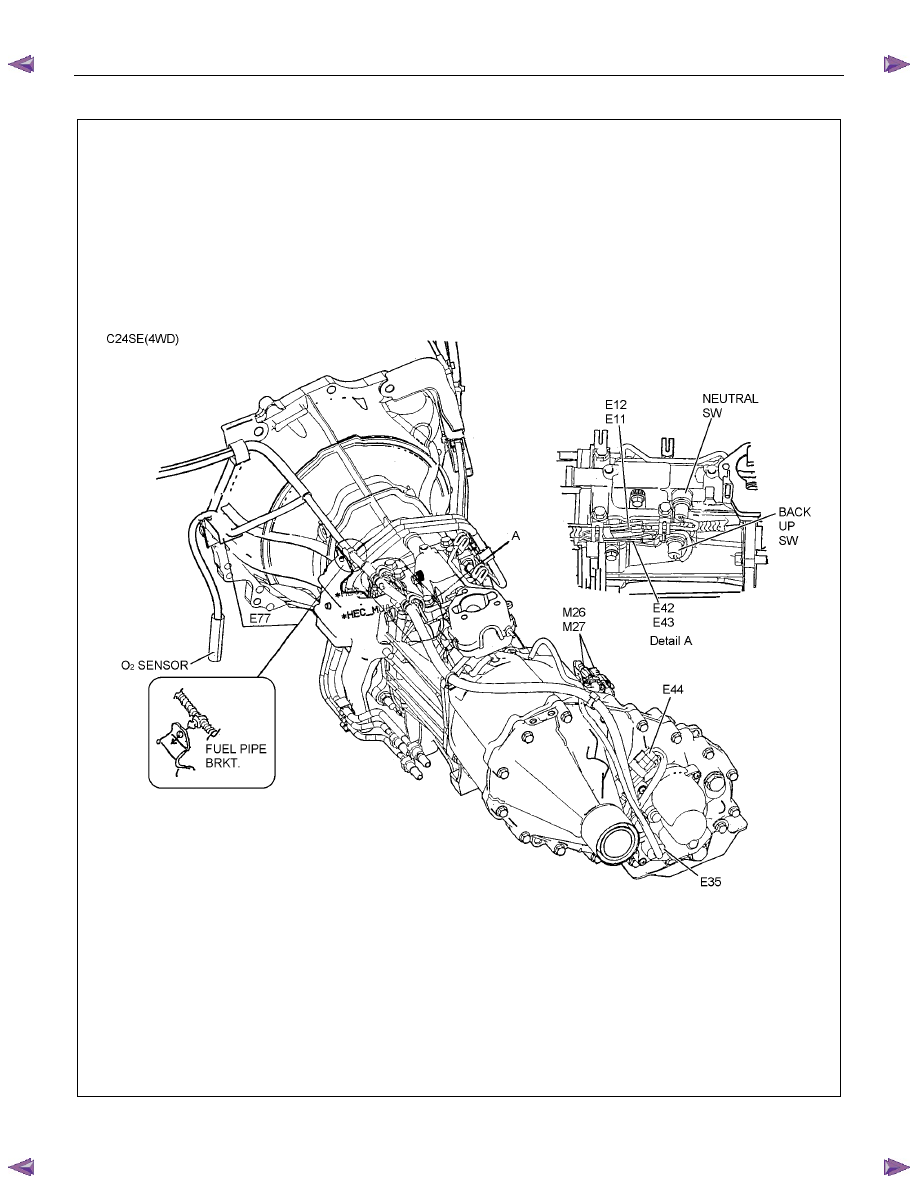

C24SE







RTW680XF014201
