1. Latch
2. Secondary lock open
3. Pin housing
4. Socket housing
5. Pin terminal
6. Socket terminal
7. Tang (pin)
8. Tang (socket)

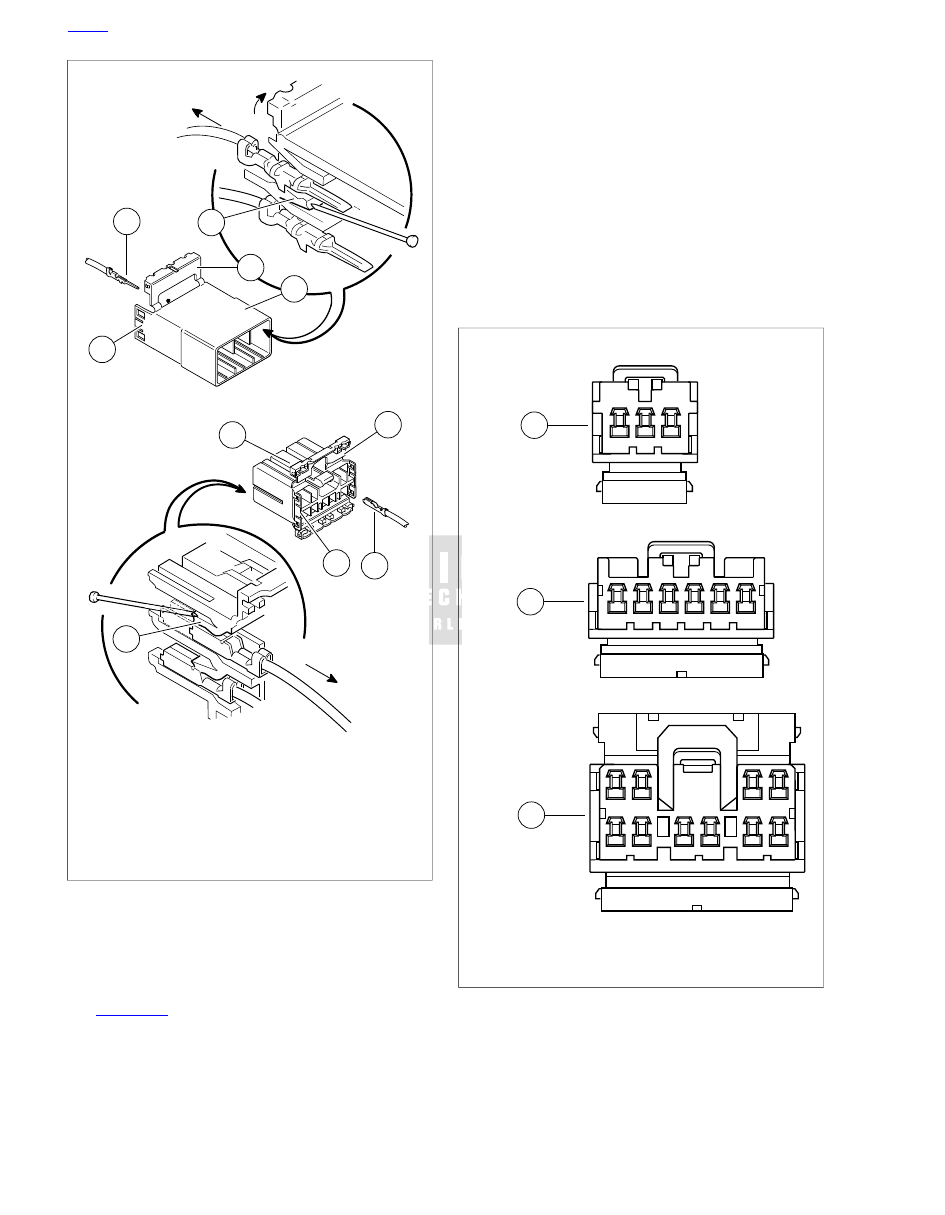

Figure A-56. Tyco 070 Multilock Unsealed Connector:

Socket and Pin Housings

Inserting Terminals into Housing

NOTE

See

Figure A-57

. Cavity numbers are stamped into the sec-

ondary locks of both the socket and pin housings. Match the
wire color to the cavity number found on the wiring diagram.

1.

Hold the terminal so the catch faces the tang in the
chamber. Insert the terminal into its numbered cavity until
it snaps in place.

NOTES

•

Up and down can be determined by the position of the
release button, the button is the top of the connector.

•

On the pin side of the connector, tangs are positioned at
the bottom of each cavity, so the slot in the pin terminal
(on the side opposite the crimp tails) must face downward.

•

On the socket side, tangs are at the top of each cavity, so
the socket terminal slot (on the same side as the crimp
tails) must face upward.

2.

Gently tug on wire end to verify that the terminal is locked
in place.

3.

Rotate the hinged secondary lock inward until tabs fully
engage latches on both sides of connector.

– AMP

1

2

3

– AMP

1

2

3

4

5

6

5

6

7

8

9

10

4

3

2

1

1

2

3

sm00005

1. 3-place housing
2. 6-place housing
3. 10-place housing

Figure A-57. Tyco 070 Multilock Unsealed Connector:

Cavity Numbers on Secondary Locks (socket housings

shown)

Preparing Wire Leads for Crimping

1.

Strip 5/32 in. (4.0 mm) of insulation from the wire lead.

HOME

A-36 2011 Touring Service: Appendix A Connector Repair

2.

See

Figure A-58

and

Figure A-59

. Select the pin/socket

terminals from the parts catalog and identify the insulation
crimp tails (1) and the wire crimp tails (2) and the groove
for the crimp tool locking bar (3).

3.

Identify the wire lead gauge and the corresponding crimper
tool and nesting die. Refer to

Table A-4

.

Table A-4. AMP Multilock Connector: Crimp Tool Wire

Gauge/Nest

NEST

WIRE GAUGE

Front

20

Middle

16

Rear

18

2

3

1

sm00004

1. Insulation crimp tail
2. Wire crimp tail
3. Locking bar groove

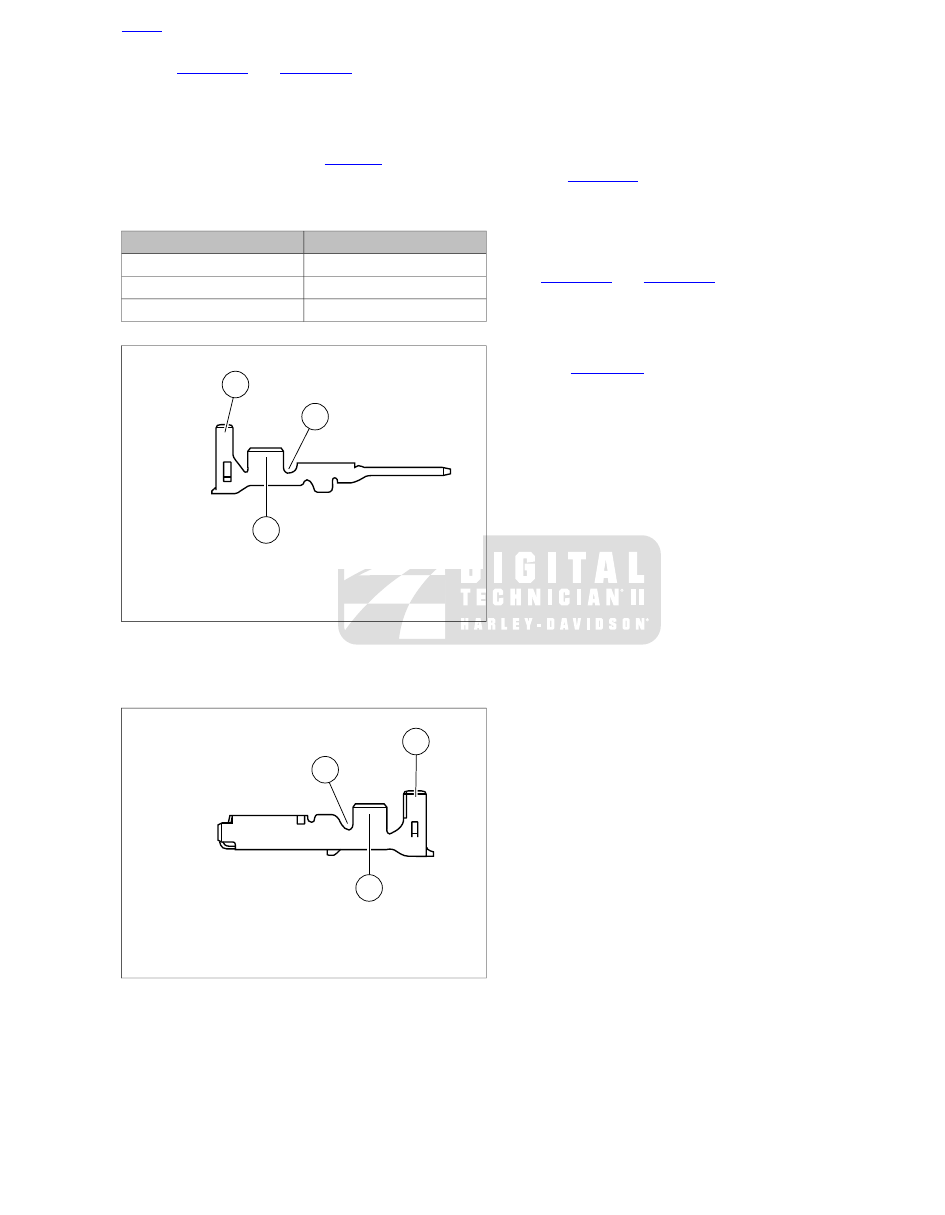

Figure A-58. Tyco 070 Multilock Unsealed Connector: Pin

Terminal

2

3

1

sm00001

1. Insulation crimp tail
2. Wire crimp tail
3. Locking bar groove

Figure A-59. Tyco 070 Multilock Unsealed Connector:

Socket Terminal

Crimping Terminals to Leads

NOTE

Crimping with the AMP Multi-lock Crimper is a one step opera-
tion. One squeeze crimps both the wire core and the insulation
tails.

1.

See

Figure A-60

. Squeeze the handles to cycle the AMP

MULTI-LOCK CRIMPER (Part No. HD-41609) to the fully
open position (1).

2.

Raise locking bar by pushing up on bottom flange (2).

NOTE

See

Figure A-58

and

Figure A-59

. Hold the terminal with the

insulation crimp tail (1) facing up. The tool will hold the terminal
by the locking bar groove (3) and crimp the wire crimp tail (2)
around the bare wire of the stripped lead and the insulation
crimp tail around the insulation.

3.

See

Figure A-60

. With the insulation crimp tail facing

upward, insert terminal (pin or socket) (3) through the
locking bar, so that the closed side of the terminal rests
on the nest of the crimp tool.

4.

Release locking bar to lock position of contact (4). When
correctly positioned, the locking bar fits snugly in the space
at the front of the core crimp tails.

5.

Insert stripped end of lead (5) until ends make contact with
locking bar.

6.

Verify that wire is positioned so that wire crimp tails
squeeze bare wire strands, while insulation crimp tails fold
over the wire lead insulation.

7.

Squeeze handle of crimp tool until tightly closed. Tool
automatically opens when the crimping sequence is com-
plete.

8.

Raise up locking bar (7) and remove crimped terminal.

HOME

2011 Touring Service: Appendix A Connector Repair A-37

4

6

7

3

1

2

5

8

sm00007

1. Open position
2. Locking bar flange
3. Insert contact
4. Release locking bar
5. Insert lead
6. Squeeze
7. Raise locking bar
8. Remove crimped terminal

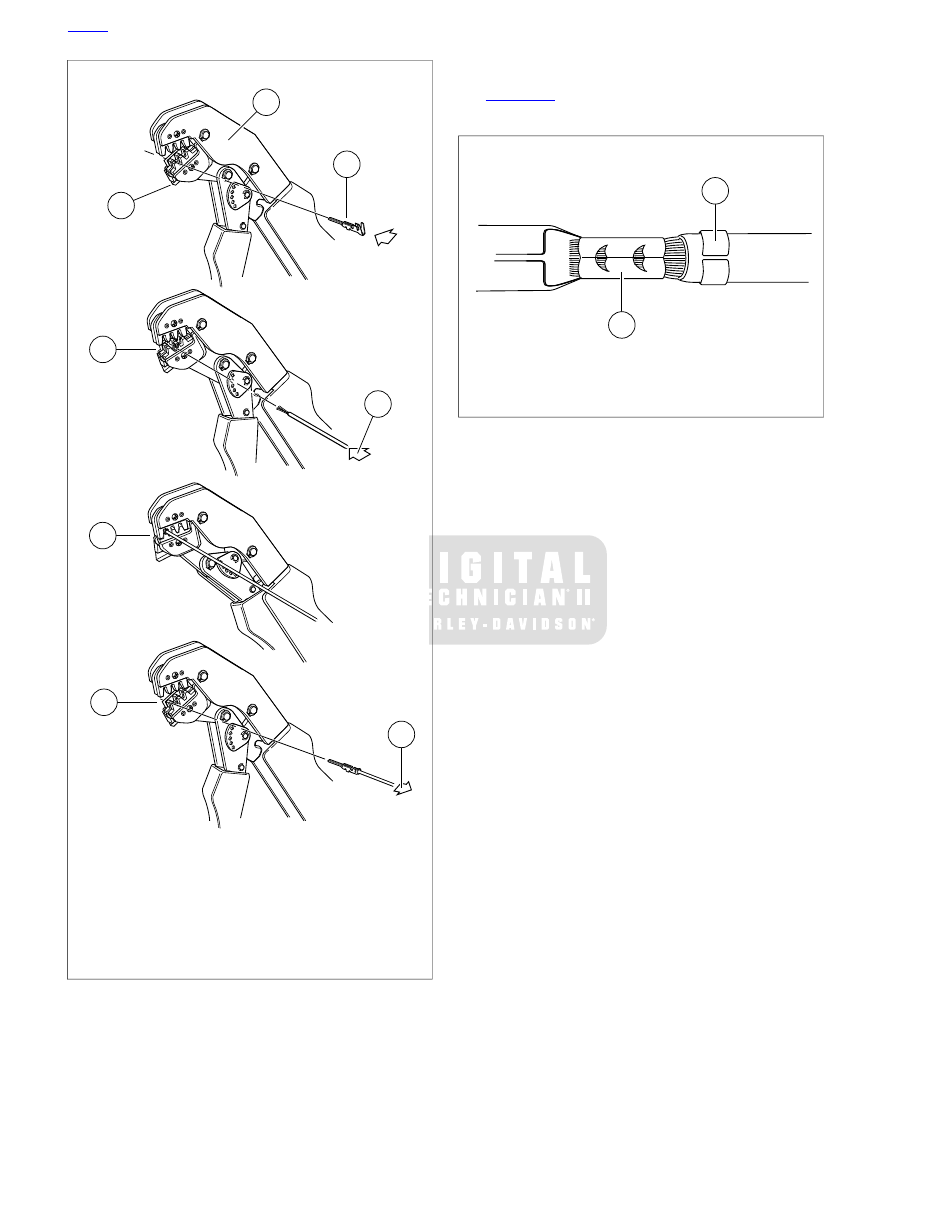

Figure A-60. Tyco 070 Multilock Unsealed Connector:

Terminal Crimping Procedure

Inspecting Crimped Terminals

See

Figure A-61

. Inspect the wire core crimp (2) and insulation

crimp (1). Distortion should be minimal.

1

2

sm00008

1. Insulation crimp
2. Wire core crimp

Figure A-61. Tydo 070 Multilock Unsealed Connector:

Terminal Crimp

HOME

A-38 2011 Touring Service: Appendix A Connector Repair

2011 Harley-Davidson Touring Models Service Manual

NOTES

TORQUE VALUE

FASTENER

2.39 INSTRUMENT BEZEL: FRAME MOUNTED
FAIRING MODELS, Bezel

2.8-4.0 Nm

25-35

in-lbs

Instrument bezel screws (frame mounted
fairing models)

7.17 IGNITION/LIGHT KEY SWITCH AND FORK
LOCK, Road King Models

4.1-6.8 Nm

36-60

in-lbs

Instrument console screws

7.19 INSTRUMENT NACELLE SWITCHES:
FRAME MOUNTED FAIRING MODELS, Installation

20-27 Nm

15-20 ft-lbs

Instrument nacelle to fork bracket screws

7.19 INSTRUMENT NACELLE SWITCHES:
FRAME MOUNTED FAIRING MODELS, Installation

20-27 Nm

15-20 ft-lbs

Instrument nacelle to fork bracket screws

2.40 INSTRUMENT NACELLE: FRAME MOUNTED
FAIRING MODELS, Instrument Nacelle

20.3-27.1 Nm

15-20 ft-lbs

Instrument nacelle to fork bracket screws
(frame mounted fairing models)

2.50 JIFFY STAND, Jiffy Stand Bracket

48.8-57.0 Nm

36-42 ft-lbs

Jiffy stand bracket fasteners

2.50 JIFFY STAND, Jiffy Stand Interlock
Sensor/Use Loctite Medium Strength Threadlocker
243 (blue) if reusing screw

10.8-13.6 Nm

96-120

in-lbs

Jiffy stand interlock sensor fastener

2.50 JIFFY STAND, Leg Installation

20.3-27.1 Nm

15-20 ft-lbs

Jiffy stand leg stop hex screw

2.48 REAR FRAME, Rear Frame

8.1-10.8 Nm

72-96

in-lbs

Left electrical caddy fastener

7.8 ELECTRICAL CADDIES, Left Side Caddy

8.1-10.9 Nm

72-96

in-lbs

Left electrical caddy fastener

7.16 TURN SIGNAL LAMPS, Rear Turn Signal
Lamps Bracket

6.8-9.0 Nm

60-80

in-lbs

License plate bracket screws

7.16 TURN SIGNAL LAMPS, Rear Turn Signal
Lamps Bracket

6.8-9.0 Nm

60-80

in-lbs

License plate bracket screws

3.25 TOP END OVERHAUL: ASSEMBLY, Push
Rods, Lifters and Covers

10.2-13.6 Nm

90-120

in-lbs

Lifter cover screws

2.33 LOWER FAIRING AND ENGINE
GUARD, Lower Fairing

4.0-4.5 Nm

35-40

in-lbs

Lower fairing clip stud flange nuts

2.33 LOWER FAIRING AND ENGINE
GUARD, Lower Fairing

2.3-2.8 Nm

20-25

in-lbs

Lower fairing glove box tray screws

2.33 LOWER FAIRING AND ENGINE
GUARD, Lower Fairing

2.3-2.8 Nm

20-25

in-lbs

Lower fairing glove box tray screws

2.33 LOWER FAIRING AND ENGINE
GUARD, Lower Fairing

10.2-11.3 Nm

90-100

in-lbs

Lower fairing to engine guard clamp
screws

2.28 TOUR-PAK, Luggage Rack/Tour-Pak Support

20.3-27.1 Nm

15-20 ft lbs

Luggage rack screws

2.46 REAR FENDER, Installation

20.3-27.1 Nm

15-20 ft-lbs

Luggage rack screws

6.6 TRANSMISSION ASSEMBLY, Assembly

115.3-128.8 Nm

85-95 ft-lbs

Mainshaft/countershaft nuts

2.24 MIRRORS, FLHX/metric

3.4-4.5 Nm

30-40

in-lbs

Mirror flange nut (FLHX)

2.24 MIRRORS, All Models Except FLHX/metric

6.8-10.8 Nm

60-96

in-lbs

Mirror stem acorn nut

4.19 EXHAUST SYSTEM, Mufflers

51.5-58.3 Nm

38-43 ft-lbs

Muffler clamp

6.8 TRANSMISSION CASE, Installation

13.6-20.3 Nm

120-180

in-lbs

Neutral switch

7.24 NEUTRAL SWITCH, Installation

13.6-20.3 Nm

120-180

in-lbs

Neutral switch

3.10 OIL COOLER ADAPTER, Assembly/Apply 1
drop LOCTITE 246 THREADLOCKER MEDIUM
STRENGH/HIGH TEMPERATURE to the fasteners

10.2-13.6 Nm

90-120

in-lbs

Oil cooler adapter inspection cover

3.9 OIL COOLER, Installation

27.1-29.8 Nm

20-22 ft-lbs

Oil cooler mounting screws

3.10 OIL COOLER ADAPTER, Installation

24.4-27.3 Nm

18-22 ft-lbs

Oil filter adapter

3.31 OIL PAN, Installation/Torque sequence; Loc-
tite Threadlocker 243 (blue) with used fasteners

14.9-17.6 Nm

132-156

in-lbs

Oil pan fasteners

XIV TORQUE VALUES

2011 Harley-Davidson Touring Models Service Manual

NOTES

TORQUE VALUE

FASTENER

3.31 OIL PAN, Installation/Apply Loctite Pipe
Sealant With Teflon 565 (P/N 99818-97)

24.4-29.8 Nm

18-22 ft-lbs

Oil pan tapered plug

7.25 OIL PRESSURE SWITCH AND
SENDER, Installation

10.8-16.3 Nm

96-144

in-lbs

Oil pressure sender

7.25 OIL PRESSURE SWITCH AND
SENDER, Installation

10.8-16.3 Nm

96-144

in-lbs

Oil pressure switch

3.26 CAM COMPARTMENT AND COMPON-
ENTS, Cam Support Plate and Cover Installation

4.5-5.1 Nm

40-45

in-lbs

Oil pump screws, initial torque

2.38 UPPER FAIRING AND WINDSHIELD: FRAME
MOUNTED FAIRING MODELS, Outer Fairing

1.1-1.7 Nm

10-15

in-lbs

Outer fairing long screws, frame
mounted fairing

2.34 UPPER FAIRING AND WINDSHIELD: FORK
MOUNTED FAIRING MODELS, Outer Fairing and
Windshield

2.3-3.4 Nm

20-30

in-lbs

Outer fairing screws (fork mounted
fairing)

2.38 UPPER FAIRING AND WINDSHIELD: FRAME
MOUNTED FAIRING MODELS, Outer Fairing

0.7-1.4 Nm

6-12

in-lbs

Outer fairing short screws, frame
mounted fairing

4.15 OXYGEN SENSORS (O2), Installation/metric

19 Nm

14 ft-lbs

Oxygen sensor

2.49 FOOTBOARDS AND FOOTRESTS, Pas-
senger Footrest: FLHX, FLTRX

48.8-56.9 Nm

36-42 ft-lbs

Passenger footboard/footrest fastener

2.49 FOOTBOARDS AND FOOTRESTS, Pas-
senger Footboard

5.4-8.1 Nm

48-72

in lbs

Passenger footboard/footrest lower
fastener

2.49 FOOTBOARDS AND FOOTRESTS, Pas-
senger Footboard

48.8-56.9 Nm

36-42 ft-lbs

Passenger footboard/footrest upper
fastener

2.49 FOOTBOARDS AND FOOTRESTS, Pas-
senger Footrest: FLHX, FLTRX/Use Loctite Medium
Strength Threadlocker 243 (blue)

20-27 Nm

15-20 ft-lbs

Passenger footrest pad screw (FLHX,
FLTRX)

3.28 CRANKCASE DISASSEMBLY AND
REPAIR, Right Crankcase Half

2.8-3.9 Nm

25-35

in-lbs

Piston jet screws

3.26 CAM COMPARTMENT AND COMPON-
ENTS, Cam Support Plate and Cover Installation

46.1 Nm

34 ft-lbs

Primary cam sprocket flange bolts, final
torque

3.26 CAM COMPARTMENT AND COMPON-
ENTS, Cam Support Plate and Cover Installation

20.3 Nm

15 ft-lbs

Primary cam sprocket flange bolts, initial
torque

3.26 CAM COMPARTMENT AND COMPON-
ENTS, Cam Support Plate and Cover Installation

20.3 Nm

15 ft-lbs

Primary cam sprocket flange bolts, initial
torque

1.5 MAINTENANCE SCHEDULE, General

19.0-28.5 Nm

14-21 ft-lbs

Primary chaincase drain plug

1.9 PRIMARY CHAINCASE LUBRICANT, Chan-
ging Primary Chaincase Lubricant

19.0-28.5 Nm

14-21 ft-lbs

Primary chaincase drain plug

5.3 PRIMARY CHAINCASE COVER, Installa-
tion/See sequence in the procedure

12.2-13.6 Nm

108-120

in-lbs

Primary cover fasteners

7.33 ADVANCED AUDIO SYSTEM, Radio

4.0-5.1 Nm

35-45

in-lbs

Radio (storage box) to support bracket
screws

2.41 INNER FAIRING: FRAME MOUNTED
FAIRING MODELS, Installation

10.9-16.3 Nm

96-144

in-lbs

Radio bracket-to-fairing bracket locknuts
(frame mounted fairing)

7.17 IGNITION/LIGHT KEY SWITCH AND FORK
LOCK, Fairing Models

4.0-5.1 Nm

35-45

in-lbs

Radio support bracket screws

2.27 SADDLEBAG SERVICE, Saddlebag
Guard/Support Rail

3.4-5.6 Nm

30-50

in-lbs

Rail clamp screws

1.12 DRIVE BELT AND SPROCKETS, Setting Belt
Deflection

128.8-142.4 Nm

95-105 ft-lbs

Rear axle cone nut (final)

2.5 REAR WHEEL, Installation/metric

20-27 Nm

15-20 ft-lbs

Rear axle cone nut (preliminary)

TORQUE VALUES XV

2011 Harley-Davidson Touring Models Service Manual

NOTES

TORQUE VALUE

FASTENER

1.12 DRIVE BELT AND SPROCKETS, Setting Belt
Deflection/For belt adjustment only

20-27 Nm

15-20 ft-lbs

Rear axle cone nut (preliminary)

2.14 REAR BRAKE MASTER CYLINDER, Rear
Brake Line: Non-ABS Equipped/Use Loctite Pipe
Sealant with Teflon 565

16.3-20.3 Nm

12-15 ft-lbs

Rear brake light switch

C.4 ABS BRAKE LINES, Rear Master Cylinder to
ABS Module/Use Loctite Pipe Sealant with Teflon
565

16.3-20.3 Nm

12-15 ft-lbs

Rear brake light switch

2.47 REAR FASCIA, Installation

3.4-5.1 Nm

30-45

in-lbs

Rear fascia flange nuts

2.47 REAR FASCIA, Installation

2.0-2.5 Nm

18-22

in-lbs

Rear fascia lamp screws

2.47 REAR FASCIA, Rear Fascia Lamp

2.0-2.5 Nm

18-22

in-lbs

Rear fascia lamp screws

7.14 TAIL LAMP, Rear Fender Lights Harness: all
except FLHX, FLTRX

6.8-10.9 Nm

60-96

in-lbs

Rear fender lights harness stud plate
flange nuts

2.46 REAR FENDER, Fender Repair

20.3-27.1 Nm

15-20 ft-lbs

Rear fender mounting boss

2.46 REAR FENDER, Installation

20.3-27.1 Nm

15-20 ft-lbs

Rear fender mounting screws

2.47 REAR FASCIA, Installation

5.1-9.6 Nm

45-85

in-lbs

Rear fender support-to-fender nut

2.47 REAR FASCIA, Stud Plate

5.1-9.6 Nm

45-85

in-lbs

Rear fender support-to-fender nut

2.46 REAR FENDER, Installation

20.3-27.1 Nm

15-20 ft-lbs

Rear fender support -to-saddlebag sup-
port fastener

2.27 SADDLEBAG SERVICE, Saddlebag
Guard/Support Rail

20.3-27.1 Nm

15-20 ft-lbs

Rear fender support-to-saddlebag sup-
port fastener

2.47 REAR FASCIA, Stud Plate

20.3-27.1 Nm

15-20 ft-lbs

Rear fender support-to-saddlebag sup-
port fastener

7.15 FENDER TIP LAMPS, Rear Fender Tip Lamp

2.3-2.8 Nm

20-25

in-lbs

Rear fender tip lamp screws

2.21 REAR FORK, Installation/Apply two drops of
Loctite Medium Strength Threadlocker 243 (blue)
to threads

74.6-88.1 Nm

55-65 ft-lbs

Rear fork bracket screws

2.21 REAR FORK, Installation/Apply two drops of
Loctite Medium Strength Threadlocker 243 (blue)
to threads

74.6-88.2 Nm

55-65 ft-lbs

Rear fork pivot shaft fasteners

1.24 ENGINE MOUNTS, Inspection

54.2-67.8 Nm

40-50 ft-lbs

Rear frame-to-main frame fastener

2.48 REAR FRAME, Rear Frame

54.2-61.0 Nm

40-45 ft-lbs

Rear frame-to-main frame fastener

1.5 MAINTENANCE SCHEDULE, General

1.4-1.7 Nm

12-15

in-lbs

Rear master cylinder reservoir cover
screws

1.16 BRAKE PADS AND DISCS, Brake Pad
Replacement

1.4-1.7 Nm

12-15

in-lbs

Rear master cylinder reservoir cover
screws

2.16 BLEEDING BRAKES, Procedure

1.4-1.7 Nm

12-15

in-lbs

Rear master cylinder reservoir cover
screws

2.14 REAR BRAKE MASTER CYL-
INDER, Assembly and Installation

14.2-17.0 Nm

126-150

in-lbs

Rear master cylinder-to-frame screws

2.14 REAR BRAKE MASTER CYLINDER, Rear
Brake Line: Non-ABS Equipped

14.2-17.0 Nm

126-150

in-lbs

Rear master cylinder-to-frame screws

C.4 ABS BRAKE LINES, Rear Master Cylinder to
ABS Module

14.2-17.0 Nm

126-150

in-lbs

Rear master cylinder-to-frame screws

1.12 DRIVE BELT AND SPROCKETS, Setting Belt
Deflection

10.9-16.3 Nm

96-144

in-lbs

Rear muffler fastener

2.27 SADDLEBAG SERVICE, Saddlebag
Guard/Support Rail

10.8-16.3 Nm

96-144

in-lbs

Rear muffler fastener

XVI TORQUE VALUES

2011 Harley-Davidson Touring Models Service Manual

NOTES

TORQUE VALUE

FASTENER

4.19 EXHAUST SYSTEM, Mufflers

10.8-16.3 Nm

96-144

in-lbs

Rear muffler fastener

7.26 STOPLIGHT SWITCHES, Rear Stoplight
Switch/Use Loctite Pipe Sealant with Teflon 565

16.3-20.3 Nm

12-15 ft-lbs

Rear stoplight switch

7.16 TURN SIGNAL LAMPS, Rear Turn Signal
Lamps Bracket/Use LOCTITE High Strength
Threadlocker 271 (red)

9.5-16.3 Nm

84-144

in-lbs

Rear turn signal lamps bracket screws

7.16 TURN SIGNAL LAMPS, Rear Turn Signal
Lamps Bracket/Use LOCTITE High Strength
Threadlocker 271 (red)

9.5-16.3 Nm

84-144

in-lbs

Rear turn signal lamps bracket screws

7.16 TURN SIGNAL LAMPS, Rear Turn Signal
Lamp

3.4-5.6 Nm

30-50

in-lbs

Rear turn signal lamp-to-rear turn signal
lamps bracket screws

2.49 FOOTBOARDS AND FOOTRESTS, Rider
Footboards

48.8-57.0 Nm

36-42 ft-lbs

Rider footboard bracket screws

2.49 FOOTBOARDS AND FOOTRESTS, Rider
Footboards

6.8-9.0 Nm

60-80

in-lbs

Rider footboard pivot bolt nut

3.28 CRANKCASE DISASSEMBLY AND
REPAIR, Right Crankcase Half

4.5-7.9 Nm

40-70

in-lbs

Right main bearing retaining screws

3.25 TOP END OVERHAUL: ASSEMBLY, Rocker
Arm Support Plate

24.4-29.8 Nm

18-22 ft-lbs

Rocker arm support plate bolts

3.25 TOP END OVERHAUL: ASSEMBLY, Breather
and Rocker Cover

20.3-24.4 Nm

15-18 ft-lbs

Rocker cover screws

3.25 TOP END OVERHAUL: ASSEMBLY, Cylinder
Head

13.6-19.0 Nm

120-168

in-lbs

Rocker housing bolts

2.27 SADDLEBAG SERVICE, Saddlebag Hardware

2.3-2.8 Nm

20-25

in-lbs

Saddlebag latch/check strap screws

2.27 SADDLEBAG SERVICE, Saddlebag Hardware

2.3-2.8 Nm

20-25

in-lbs

Saddlebag latch/check strap screws

2.27 SADDLEBAG SERVICE, Saddlebag Hardware

2.0-2.3 Nm

18-20

in-lbs

Saddlebag lid check strap screws

2.25 SEAT, Seat: Road King Models

6.8-10.8 Nm

60-96

in-lbs

Saddlebag mounting bracket screw

2.26 SADDLEBAGS, Installation

16.3-20.3 Nm

12-15 ft-lbs

Saddlebag mounting bracket screw

2.27 SADDLEBAG SERVICE, Saddlebag
Guard/Support Rail

16.3-20.3 Nm

12-15 ft-lbs

Saddlebag mounting bracket screw

2.28 TOUR-PAK, Luggage Rack/Tour-Pak Support

16.3-20.3 Nm

12-15 ft lbs

Saddlebag mounting bracket screw

2.46 REAR FENDER, Installation

16.3-20.3 Nm

12-15 ft-lbs

Saddlebag mounting bracket screw

2.27 SADDLEBAG SERVICE, Saddlebag
Guard/Support Rail

8.1-13.6 Nm

72-120

in-lbs

Saddlebag side guard to front guard
screw

2.27 SADDLEBAG SERVICE, Saddlebag
Guard/Support Rail

7.9-11.3 Nm

70-100

in-lbs

Saddlebag support rail to front guard
screw

2.27 SADDLEBAG SERVICE, Saddlebag
Guard/Support Rail

20.3-27.1 Nm

15-20 ft-lbs

Saddlebag support to fender support
fastener

2.46 REAR FENDER, Installation

20.3-27.1 Nm

15-20 ft-lbs

Saddlebag support to fender support
fastener

5.5 PRIMARY CHAINCASE HOUSING, Installation

33.9-36.6 Nm

25-27 ft-lbs

Sealing fasteners

2.25 SEAT, Seat Bumper

9.0-13.6 Nm

80-120

in-lbs

Seat bumper fastener

2.25 SEAT, Seat: Models without Tour-Pak

5.4-8.1 Nm

48-72

in-lbs

Seat mounting screw

2.25 SEAT, Seat: Models with Tour-Pak

5.4-8.1 Nm

48-72

in-lbs

Seat mounting screw

2.25 SEAT, Seat: Road King Models

5.4-8.1 Nm

48-72

in-lbs

Seat mounting screw

2.25 SEAT, Seat: Models without Tour-Pak

5.4-8.1 Nm

48-72

in-lbs

Seat strap screw

2.25 SEAT, Seat: Models with Tour-Pak

5.4-8.1 Nm

48-72

in-lbs

Seat strap screw

TORQUE VALUES XVII

2011 Harley-Davidson Touring Models Service Manual

NOTES

TORQUE VALUE

FASTENER

3.26 CAM COMPARTMENT AND COMPON-
ENTS, Camshafts

10.2-13.6 Nm

90-120

in-lbs

Secondary cam chain tensioner fastener

6.6 TRANSMISSION ASSEMBLY, Assembly

13.6-17.0 Nm

120-150

in-lbs

Shift drum detent arm fastener

6.6 TRANSMISSION ASSEMBLY, Assembly

6.4-7.1 Nm

57-63

in-lbs

Shift drum lock plate fasteners

6.8 TRANSMISSION CASE, Assembly

24.4-29.8 Nm

18-22 ft-lbs

Shifter rod lever screw

6.4 SHIFTER LINKAGE, Shifter Rod

9.0-13.6 Nm

80-120

in-lbs

Shifter rod locknut

5.3 PRIMARY CHAINCASE COVER, Installation

24-30 Nm

18-22 ft-lbs

Shift lever fasteners

5.3 PRIMARY CHAINCASE COVER, Installation

10.2-12.4 Nm

90-110

in-lbs

Shift lever shaft fastener

2.19 REAR AIR SUSPENSION, Check for Air
Leaks

16.3-23.0 Nm

12-17 ft-lbs

Shock absorber compression fitting

2.20 REAR SHOCK ABSORBERS, Disassembly
and Assembly

16.3-23.0 Nm

12-17 ft-lbs

Shock absorber compression fitting

2.20 REAR SHOCK ABSORBERS, Installation/Use
LOCTITE MEDIUM STRENGTH THREADLOCKER
243 (blue)

47.5-54.2 Nm

35-40 ft-lbs

Shock lower mounting bolt

2.21 REAR FORK, Installation/Apply two or three
drops of Loctite Medium Strength Threadlocker
243 (blue) to threads

47.5-54.2 Nm

35-40 ft-lbs

Shock lower mounting bolt

2.20 REAR SHOCK ABSORBERS, Installation/Use
LOCTITE MEDIUM STRENGTH THREADLOCKER
243 (blue)

47.5-54.2 Nm

35-40 ft-lbs

Shock upper mounting bolt

6.6 TRANSMISSION ASSEMBLY, Installation

17.6-24.4 Nm

13-18 ft-lbs

Side door fasteners

2.27 SADDLEBAG SERVICE, Saddlebag
Guard/Support Rail

20.3-27.1 Nm

15-20 ft-lbs

Side rail to saddlebag support screws

7.10 STARTER, Solenoid

7.3-9.0 Nm

65-80

in-lbs

Solenoid contact post jamnut

7.10 STARTER, Drive Assembly

7.9-10.2 Nm

70-90

in-lbs

Solenoid ring terminal nut

1.5 MAINTENANCE SCHEDULE, General

16.3-24.4 Nm

12-18 ft-lbs

Spark plug

1.17 SPARK PLUGS, Inspection

16.3-24.4 Nm

12-18 ft-lbs

Spark plug

3.8 TROUBLESHOOTING, Compression Test

16.3-24.4 Nm

12-18 ft-lbs

Spark plug

2.32 TOUR-PAK SPEAKER BOX, Speaker Box

2.8-4.0 Nm

25-35

in-lbs

Speaker box fasteners

2.28 TOUR-PAK, Removal/Installation

2.8-4.0 Nm

25-35

in-lbs

Speaker box mounting screws

2.36 INNER FAIRING: FORK MOUNTED FAIRING
MODELS, Installation

1.1-2.3 Nm

10-20

in-lbs

Speedometer/tachometer bracket screws

7.29 GAUGES AND INSTRUMENTS: FAIRING
MODELS, Speedometer

1.1-2.3 Nm

10-20

in-lbs

Speedometer bracket screws

1.5 MAINTENANCE SCHEDULE, General

6.2 Nm

55

in-lbs

Spoke nipple

1.8 TIRES AND WHEELS, Wheel Spokes

6.2 Nm

55

in-lbs

Spoke nipple

2.9 CHECKING AND TRUING WHEELS, Truing
Laced Wheels

6.2 Nm

55

in-lbs

Spoke nipple

7.10 STARTER, Drive Assembly

10.2-12.4 Nm

90-110

in-lbs

Starter end cover screw

7.10 STARTER, Installation/Apply a drop of Loctite
Threadlocker 243 (blue) to the threads.

33.9-36.6 Nm

25-27 ft-lbs

Starter mounting screw

7.10 STARTER, Solenoid

7.9-10.2 Nm

70-90

in-lbs

Starter ring terminal hex nut

7.10 STARTER, Installation

7.9-10.2 Nm

70-90

in-lbs

Starter terminal post nut

7.10 STARTER, Drive Assembly

4.4-7.3 Nm

39-65

in-lbs

Starter through bolts

XVIII TORQUE VALUES

2011 Harley-Davidson Touring Models Service Manual

NOTES

TORQUE VALUE

FASTENER

7.22 ALTERNATOR, Installation/Always use new
screws

6.2-8.5 Nm

55-75

in-lbs

Stator mounting screws

7.29 GAUGES AND INSTRUMENTS: FAIRING
MODELS, Tachometer

1.1-2.3 Nm

10-20

in-lbs

Tachometer bracket screws

7.14 TAIL LAMP, Circuit Board/Chrome Base

4.5-5.4 Nm

40-48

in-lbs

Tail lamp circuit board/chrome base
screw

7.14 TAIL LAMP, Tail Lamp Bulb Replacement

2.3-2.7 Nm

20-24

in-lbs

Tail lamp screws

7.14 TAIL LAMP, Circuit Board/Chrome Base

2.3-2.7 Nm

20-24

in-lbs

Tail lamp screws

7.14 TAIL LAMP, Rear Fender Lights Harness: all
except FLHX, FLTRX

2.3-2.7 Nm

20-24

in-lbs

Tail lamp screws

7.14 TAIL LAMP, Rear Fender Lights Harness:
FLHX, FLTRX

2.3-2.7 Nm

20-24

in-lbs

Tail lamp screws

7.15 FENDER TIP LAMPS, Rear Fender Tip Lamp

2.3-2.7 Nm

20-24

in-lbs

Tail lamp screws

7.16 TURN SIGNAL LAMPS, Rear Turn Signal
Lamp

2.3-2.7 Nm

20-24

in-lbs

Tail lamp screws

4.14 TEMPERATURE MANIFOLD ABSOLUTE
PRESSURE SENSOR (TMAP), Installation/metric

9.5-12.2 Nm

84-108

in-lbs

TMAP hex screw

7.8 ELECTRICAL CADDIES, Top Caddy

8.1-10.9 Nm

72-96

in-lbs

Top caddy clamp screws

4.22 EVAPORATIVE EMISSIONS CONTROL
SYSTEM, Charcoal Canister

3.6-4.5 Nm

32-40

in-lbs

Top caddy hold-down

1.5 MAINTENANCE SCHEDULE, General

8.1-10.9 Nm

72-96

in-lbs

Top caddy mounting screw

1.23 BATTERY MAINTENANCE, Battery

8.1-10.9 Nm

72-96

in-lbs

Top caddy mounting screw

2.48 REAR FRAME, Rear Frame

8.1-10.8 Nm

72-96

in-lbs

Top caddy mounting screw

3.15 ASSEMBLING MOTORCYCLE AFTER SER-
VICE, Procedure

41-48 Nm

30-35 ft-lbs

Top engine stabilizer bracket to cylinder
head bolts

3.17 INSTALLING ENGINE IN CHASSIS, Pro-
cedure

41-48 Nm

30-35 ft-lbs

Top engine stabilizer bracket to cylinder
head bolts

1.24 ENGINE MOUNTS, Inspection

24.4-29.9 Nm

18-22 ft-lbs

Top stabilizer link bolt

1.24 ENGINE MOUNTS, Inspection

24.4-29.9 Nm

18-22 ft-lbs

Top stabilizer link bolt

3.15 ASSEMBLING MOTORCYCLE AFTER SER-
VICE, Procedure

24.4-29.8 Nm

18-22 ft-lbs

Top stabilizer link bolt

3.17 INSTALLING ENGINE IN CHASSIS, Pro-
cedure

24.4-29.8 Nm

18-22 ft-lbs

Top stabilizer link bolt

2.29 TOUR-PAK SERVICE, Latches/Lockset
Catch/Use Loctite Medium Strength Threadlocker
243 (blue)

2.3-2.8 Nm

20-25

in-lbs

Tour-Pak latch screw

2.29 TOUR-PAK SERVICE, Lockset

2.8-4.0 Nm

25-35

in-lbs

Tour-Pak lockset hex nut

2.29 TOUR-PAK SERVICE, Lockset

3.4-5.1 Nm

30-45

in-lbs

Tour-Pak lockset jam nut

2.29 TOUR-PAK SERVICE, Luggage Rack

6.8-9.5 Nm

60-84

in-lbs

Tour-Pak luggage rack fastener

2.30 TOUR-PAK LIGHTS, Tour-Pak Lights Harness

7.3-7.9 Nm

65-70

in-lbs

Tour-Pak metal plate flange nuts

2.30 TOUR-PAK LIGHTS, Tour-Pak Lights Harness

10.8-13.6 Nm

96-120

in-lbs

Tour-Pak mounting bolts

2.28 TOUR-PAK, Removal/Installation

10.8-13.6 Nm

96-120

in-lbs

Tour-Pak mounting screws

2.28 TOUR-PAK, Adjustment

10.8-13.6 Nm

96-120

in-lbs

Tour-Pak mounting screws

2.29 TOUR-PAK SERVICE, Tether Brackets

4.5-6.8 Nm

40-60

in-lbs

Tour-Pak passenger backrest flange nuts

2.31 TOUR-PAK BACKREST, Passenger Backrest

4.5-6.8 Nm

40-60

in-lbs

Tour-Pak passenger backrest flange nuts

TORQUE VALUES XIX

2011 Harley-Davidson Touring Models Service Manual

NOTES

TORQUE VALUE

FASTENER

2.31 TOUR-PAK BACKREST, Passenger Backrest
Flap

2.4-2.7 Nm

21-24

in-lbs

Tour-Pak passenger backrest flap
screws

2.30 TOUR-PAK LIGHTS, Side Marker Lights (if
equipped)

2.3-2.8 Nm

20-25

in-lbs

Tour-Pak side marker lights screws

2.29 TOUR-PAK SERVICE, Hinges/Use Loctite
High Strength Threadlocker 262 (red)

2.3-2.8 Nm

20-25

in-lbs

Tour-Pak tether screw

2.29 TOUR-PAK SERVICE, Tether/Use Loctite
High Strength Threadlocker 262 (red)

2.3-2.8 Nm

20-25

in-lbs

Tour-Pak tether screw

1.5 MAINTENANCE SCHEDULE, General

19.0-28.5 Nm

14-21 ft-lbs

Transmission drain plug

1.10 TRANSMISSION LUBRICANT, Transmission
Lubrication

19.0-28.5 Nm

14-21 ft-lbs

Transmission drain plug

2.22 CLUTCH CABLE, Installation

19.0-28.5 Nm

14-21 ft-lbs

Transmission drain plug

3.31 OIL PAN, Installation/Clean plug before
installation

19.0-28.5 Nm

14-21 ft-lbs

Transmission drain plug

6.6 TRANSMISSION ASSEMBLY, Installation

19.0-28.5 Nm

14-21 ft-lbs

Transmission drain plug

6.8 TRANSMISSION CASE, Installation

19.0-28.5 Nm

14-21 ft-lbs

Transmission drain plug

1.5 MAINTENANCE SCHEDULE, General

2.8-8.5 Nm

25-75

in-lbs

Transmission filler/check plug

1.10 TRANSMISSION LUBRICANT, Transmission
Lubrication

2.8-8.5 Nm

25-75

in-lbs

Transmission filler/check plug

1.10 TRANSMISSION LUBRICANT, Transmission
Lubrication

2.8-8.5 Nm

25-75

in-lbs

Transmission filler/check plug

5.7 TRANSMISSION SPROCKET, Installation/LOC-
TITE patch, use 3-5 times

10.2-13.6 Nm

90-120

in-lbs

Transmission lockplate screws

3.17 INSTALLING ENGINE IN CHASSIS, Pro-
cedure

46.1-52.9 Nm

34-39 ft-lbs

Transmission mounting bolts, final torque

6.8 TRANSMISSION CASE, Installation

46.1-52.9 Nm

34-39 ft-lbs

Transmission mounting bolts, final torque

3.17 INSTALLING ENGINE IN CHASSIS, Pro-
cedure

20.3 Nm

15 ft-lbs

Transmission mounting bolts, initial
torque

6.8 TRANSMISSION CASE, Installation

20.3 Nm

15 ft-lbs

Transmission mounting bolts, initial
torque

5.7 TRANSMISSION SPROCKET, Installation/Plus
an additional 35-45 degrees final torque

47.5 Nm

35 ft-lbs

Transmission sprocket nut, final

5.7 TRANSMISSION SPROCKET, Installation/Right
hand threads, initial torque only, apply several
drops of LOCTITE THREADLOCKER 271 (red) to
last few threads.

135.7 Nm

100 ft-lbs

Transmission sprocket nut, initial

5.7 TRANSMISSION SPROCKET, Installation

47.5 Nm

35 ft-lbs

Transmission sprocket nut (maximum)

6.6 TRANSMISSION ASSEMBLY, Installation

10.2-13.6 Nm

90-120

in-lbs

Transmission top cover

7.13 AUXILIARY LAMPS AND BRACKETS, Auxil-
iary Lamp Housing

4.1-6.8 Nm

36-60

in-lbs

Turn signal lamp mounting bracket
screws

7.13 AUXILIARY LAMPS AND BRACKETS, Auxil-
iary Lamp Housing

20.3-24.4 Nm

15-18 ft-lbs

Turn signal lamp to auxiliary lamp stud
locknut

1.21 HEADLAMP ALIGNMENT, Auxiliary Lamp
Alignment

4.1-6.8 Nm

36-60

in-lbs

Turn signal lamp to mounting bracket
screws

2.11 TIRES, Installation

1.4-1.7 Nm

12-15

in-lbs

Valve stem nut

3.9 OIL COOLER, Installation

7.9-11.3 Nm

70-100

in-lbs

Voltage regulator locknuts

7.3 VOLTAGE REGULATOR, Installation

7.9-11.3 Nm

70-100

in-lbs

Voltage regulator locknuts

XX TORQUE VALUES

2011 Harley-Davidson Touring Models Service Manual

NOTES

TORQUE VALUE

FASTENER

6.8 TRANSMISSION CASE, Installation

9.5-14.9 Nm

84-132

in-lbs

VSS fastener

7.23 VEHICLE SPEED SENSOR (VSS), VSS

9.5-14.9 Nm

84-132

in-lbs

VSS fastener

2.34 UPPER FAIRING AND WINDSHIELD: FORK
MOUNTED FAIRING MODELS, Outer Fairing and
Windshield

2.8-3.4 Nm

25-30

in-lbs

Windshield screws (fork mounted fairing)

2.38 UPPER FAIRING AND WINDSHIELD: FRAME
MOUNTED FAIRING MODELS, Windshield

0.7-1.5 Nm

6-13

in-lbs

Windshield wellnut screws (frame
mounted fairing)

2.43 WINDSHIELD: ROAD KING
MODELS, Windshield Window

2.3-2.8 Nm

20-25

in-lbs

Windshield window screws (Road King
Models)

TORQUE VALUES XXI

A

ABS ECU Module

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-4
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-3

ABS HCU

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-3
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-2

ABS Module

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-3
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-2

Active Exhaust/Intake (HDI)

Active Exhaust Valve. . . . . . . . . . . . . . . . . . . . . . . . 4-35

Active Exhaust (HDI)

Exhaust Valve Actuator. . . . . . . . . . . . . . . . . . . . . . 4-35
Exhaust Valve Actuator Cable. . . . . . . . . . . . . . . . . 4-35

Air Cleaner

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Air Cleaner and Exhaust System

Exhaust System Leak Check. . . . . . . . . . . . . . . . . . 1-18

Air Cleaner Filter

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

Air Deflectors

Removal and Installation. . . . . . . . . . . . . . . . . . . . 2-103

Air Suspension

Adjustment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-45
Adjustment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-45

Alternator

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-63
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-62

Assembling Motorcycle after Stripping

After Cam Compartment Service. . . . . . . . . . . . . . . 3-29
After Top End Service. . . . . . . . . . . . . . . . . . . . . . . . 3-29

Autofuse Electrical Connector. . . . . . . . . . . . . . . . . . . . . . A-1

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1
Disassembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1

Automatic Compression Release (ACR)

General. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-60
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-60
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-60

Auxiliary Lamp

Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-28
Bulb Replacement. . . . . . . . . . . . . . . . . . . . . . . . . . 7-26
Housing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-27

B

Bank Angle Sensor (BAS). . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Battery

Disconnection and Removal. . . . . . . . . . . . . . . . . . . 1-54
Installation and Connection. . . . . . . . . . . . . . . . . . . 1-54
Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-53

Battery Maintenance

Charging Battery. . . . . . . . . . . . . . . . . . . . . . . . . . . 1-55
Cleaning and Inspection. . . . . . . . . . . . . . . . . . . . . . 1-54
Storage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-57
Voltmeter Test. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-55

Battery Positive Cable

Replace. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18

Battery Tray

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15

Belt Deflection

Adjusting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-31

Bleeding Brakes

General. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50
Procedure. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-50

Bottom End Overhaul: Assembly

Cam Support Plate and Cover. . . . . . . . . . . . . . . . . 3-83
Crankcase. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-101

Bottom End Overhaul: Disassembly

Cam Support Plate and Cover. . . . . . . . . . . . . . . . . 3-75
Crankcase. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-90

Bottom End Service

Engine in Chassis (Cam Compartment Service). . . 3-26
Engine Removed (Flywheel Compartment Service or
Complete Engine Overhaul). . . . . . . . . . . . . . . . . . . 3-27

Brake Line

ABS Module to Front Brake Calipers. . . . . . . . . . . . . C-8
ABS Module to Rear Brake Caliper. . . . . . . . . . . . . C-12
Front Master Cylinder to ABS Module. . . . . . . . . . . . C-7
Front Non-ABS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
Rear Master Cylinder to ABS Module. . . . . . . . . . . C-10
Rear Non-ABS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46

Brake Pads and Discs

Brake Pad Replacement. . . . . . . . . . . . . . . . . . . . . 1-37
Inspection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-37

Brakes

Fluid Inspection. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-36

Breather Assembly

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38
Cleaning and Inspection. . . . . . . . . . . . . . . . . . . . . . 3-38
Disassembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38

Breather Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Bulb Replacement

Headlamp (Dual Headlamp Models). . . . . . . . . . . . 7-24
Headlamp (Single Headlamp Models). . . . . . . . . . . 7-22
Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Tail Lamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-30
Turn Signals (Bullet Style). . . . . . . . . . . . . . . . . . . . 7-39
Turn Signals (Flat Lens Style). . . . . . . . . . . . . . . . . 7-39

C

Cable and Chassis Lubrication

General. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-35
Jiffy Stand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-35
Miscellaneous. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-35
Steering Head Bearings. . . . . . . . . . . . . . . . . . . . . . 1-35

Cam Support Plate

Oil Pressure Relief Valve. . . . . . . . . . . . . . . . . . . . . 3-79

Cam Support Plate and Cover

Cam Needle Bearings. . . . . . . . . . . . . . . . . . . . . . . 3-80
Camshafts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-77
Cleaning and Inspection. . . . . . . . . . . . . . . . . . . . . . 3-77
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-83
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-75

CB Antenna Cable

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-103

CB Antenna Cable

Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-103

CB Module

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-80
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-80

Changing Engine Oil. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16
Changing Transmission Lubricant. . . . . . . . . . . . . . . . . . 1-25
Checking Engine Oil. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15
Checking Transmission Lubricant. . . . . . . . . . . . . . . . . . 1-25
Checking Wheel Runout. . . . . . . . . . . . . . . . . . . . . . . . . 2-26
Cigarette Lighter

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69

CKP Sensor

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59

XXIII

INDEX

Cleaning

Bearings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Cleaning Process. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Part Protection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Rust or Corrosion Removal. . . . . . . . . . . . . . . . . . . . 1-5

Clutch

Adjustment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-27
Clutch Pack and Bearing. . . . . . . . . . . . . . . . . . . . . 5-16
Clutch Pack Only. . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
Removal and Installation. . . . . . . . . . . . . . . . . . . . . 5-14

Clutch Cable

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-67
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-67

Clutch Release Cover

Assembly and Installation. . . . . . . . . . . . . . . . . . . . . . 6-7
Cleaning and Inspection. . . . . . . . . . . . . . . . . . . . . . . 6-7

Compression Test. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
Connector Locations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1
Connectors

Autofuse Unsealed. . . . . . . . . . . . . . . . . . . . . . . . . . . A-1
Delphi 100W Micro-Pack Sealed. . . . . . . . . . . . . . . . A-2
Delphi 150 Metri-Pack Sealed. . . . . . . . . . . . . . . . . . A-4
Delphi 280 Metri-Pack Unsealed. . . . . . . . . . . . . . . . A-6
Delphi 480 Metri-Pack Unsealed. . . . . . . . . . . . . . . . A-7
Delphi 630 Metri-Pack Unsealed. . . . . . . . . . . . . . . . A-8
Delphi 800 Metri-Pack Sealed. . . . . . . . . . . . . . . . . . A-9
Delphi GT 280 Sealed. . . . . . . . . . . . . . . . . . . . . . . A-18
Delphi Micro 64 Sealed. . . . . . . . . . . . . . . . . . . . . . A-13
Deutsch DTM Sealed Mini. . . . . . . . . . . . . . . . . . . . A-25
Deutsch DTM Sealed Solid Barrel. . . . . . . . . . . . . . A-26
Deutsch DT Sealed. . . . . . . . . . . . . . . . . . . . . . . . . A-20
JAE MX19 Sealed. . . . . . . . . . . . . . . . . . . . . . . . . . A-28
Metri-Pack Terminal Crimps. . . . . . . . . . . . . . . . . . . A-11
Molex CMC Sealed. . . . . . . . . . . . . . . . . . . . . . . . . A-29
Molex MX 150 Sealed. . . . . . . . . . . . . . . . . . . . . . . A-31
Sealed Splice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-39
Tyco 070 Multilock Unsealed. . . . . . . . . . . . . . . . . . A-35

Conversions

Fluid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D-2
Length. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D-1
Torque. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D-3

Crankcase

Cleaning and Inspection. . . . . . . . . . . . . . . . . . . . . . 3-90
Cylinder Studs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-97
Left Crankcase Half. . . . . . . . . . . . . . . . . . . . . . . . . 3-92
Right Crankcase Half. . . . . . . . . . . . . . . . . . . . . . . . 3-91
Sprocket Shaft Bearing Inner Race. . . . . . . . . . . . . 3-94

Crank Position Sensor (CKP)

General. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59

Crankshaft runout, measuring

Crankshaft removed. . . . . . . . . . . . . . . . . . . . . . . . . 3-99

Critical Fasteners. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-51
Cylinder

Boring and Honing. . . . . . . . . . . . . . . . . . . . . . . . . . 3-58
Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
Deglazing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-58
Inspection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56

Cylinder Head

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53
Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
Disassembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
Inspection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
Inspection: Tapered Keepers. . . . . . . . . . . . . . . . . . 3-47

Inspection: Valve Guides. . . . . . . . . . . . . . . . . . . . . 3-47
Inspection: Valves. . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
Inspection: Valve Seats. . . . . . . . . . . . . . . . . . . . . . 3-47
Inspection: Valve Springs. . . . . . . . . . . . . . . . . . . . . 3-47
Valve and Seat Refacing. . . . . . . . . . . . . . . . . . . . . 3-51
Valve Guide Installation. . . . . . . . . . . . . . . . . . . . . . 3-48
Valve Guide Removal. . . . . . . . . . . . . . . . . . . . . . . . 3-47

D

Delphi 100W Sealed Connector

Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Delphi 150 Metri-Pack Connector

Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-4

Delphi 280 Metri-Pack Unsealed Connectors. . . . . . . . . . A-6
Delphi 480 Metri-Pack Unsealed Connector

Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-7

Delphi 630 Metri-Pack Unsealed Connector. . . . . . . . . . . A-8
Delphi 800 Metri-Pack Sealed Connectors

Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-9

Delphi Connector

Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-16

Delphi GT 280 Sealed Connector. . . . . . . . . . . . . . . . . . A-18
Delphi Micro-64 Sealed Connector

Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-13

Deutsch Connector

Crimping Standard Terminals. . . . . . . . . . . . . . . . . . A-24

Deutsch DTM Sealed Mini Connector

Crimping Terminals. . . . . . . . . . . . . . . . . . . . . . . . . A-25

Deutsch DTM Sealed Solid Barrel Connector

Crimping Terminals. . . . . . . . . . . . . . . . . . . . . . . . . A-26

Deutsch DT Sealed Connector

Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-20

Disassembly

Left Side Handlebar Switches. . . . . . . . . . . . . . . . 7-106
Right Side Handlebar Switches. . . . . . . . . . . . . . . 7-105

Drive Assembly

Starter Motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18

Drive Belt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-31

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-21
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-21

Drive Belt and Sprockets. . . . . . . . . . . . . . . . . . . . . . . . . 1-29

Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-29
Inspection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-29

Drive Components

Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

E

ECM

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7

Electrical Caddies

Battery Tray. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15
Left Side Caddy. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13
Top Caddy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13

Electronic Fuel Injection (EFI)

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

Engine

Compression Test. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
Removal From Chassis. . . . . . . . . . . . . . . . . . . . . . 3-30

Engine Mounts

Front, install. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-134
Front, remove. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-134
Inspection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-58

XXIV INDEX

Rear, replace. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-64

Engine Oil

Changing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16
Checking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15
Grades. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Recommended Engine Oils. . . . . . . . . . . . . . . . . . . . 1-7
Temperature Recommendations. . . . . . . . . . . . . . . . 1-7
Winter Lubrication. . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

Engine Oil Flow

Bottom End. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Oil Feed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Oil Return. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
Top End. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Engine Temperature Sensor (ET)

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20

Evaporative Emissions Control

Canister-to-Solenoid Tube. . . . . . . . . . . . . . . . . . . . 4-39
Charcoal Canister. . . . . . . . . . . . . . . . . . . . . . . . . . . 4-40
General Information. . . . . . . . . . . . . . . . . . . . . . . . . 4-38
Purge Solenoid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-40
Solenoid-to-Induction Module Tube. . . . . . . . . . . . . 4-39
Tank-to-Canister Tube. . . . . . . . . . . . . . . . . . . . . . . 4-39

Evaporative Emissions Tube

Non-California Models. . . . . . . . . . . . . . . . . . . . . . . . 4-9

Exhaust System

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-33
Mufflers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-32
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-32

Exhaust Valve Actuator

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-35
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-35

Exhaust Valve Actuator Cable

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-35
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-35

F

Fairing Cap Switches (fork mounted fairing models)

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-54
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-53

Fender Tip Lamps

Front Fender. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-35
Front Fender Tip Lamp Jumper Harness. . . . . . . . . 7-35
Rear Fender. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-37

Fluid Conversions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D-2
Flywheel/Connecting Rod

Inspection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-99

FOB Assignment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-125
FOB Battery

Battery Replacement. . . . . . . . . . . . . . . . . . . . . . . 7-121
Schedule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-121

Footboards and Footrests

Passenger Footboard. . . . . . . . . . . . . . . . . . . . . . . 2-129
Passenger Footrest (FLHX). . . . . . . . . . . . . . . . . . 2-129

Front Brake Caliper

Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42

Front Brake Master Cylinder

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
Cleaning and Inspection. . . . . . . . . . . . . . . . . . . . . . 2-39
Disassembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37

Front Engine Mounts

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-134
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-134

Front Fender

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-121
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-121

Front Fork

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-56
Changing Fork Oil. . . . . . . . . . . . . . . . . . . . . . . . . . 2-52
Cleaning and Inspection. . . . . . . . . . . . . . . . . . . . . . 2-55
Disassembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-56
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-53

Front Headset Receptacle

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-77
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-77

Front Master Cylinder to ABS Module

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-8

Front Wheel

Cleaning and Inspection. . . . . . . . . . . . . . . . . . . . . . 2-12
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Fuel

Gasoline Blends. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Recommended Fuel. . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

Fuel Filter

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

Fuel Injectors. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-26

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-26
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-26

Fuel Level Sender

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15

Fuel Pressure Regulator

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

Fuel Pressure Test. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-30
Fuel Pump. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-28

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-28
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-28

Fuel Pump and Fuel Level Sender Wire Harness

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-29
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-29

Fuel Supply Check Valve/Tube

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9

Fuel Tank

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

Fuse Block

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12

Fuse Block Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-6
Fuse Blocks

Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12

G

Gauges/Instrument

VSS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-64

Gauges-2 Inch Diameter

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-70
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-70

INDEX XXV

Gauges and Instruments (Road King)

Fuel Gauge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-73
Speedometer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-73

Glossary

Acronyms and Abbreviations. . . . . . . . . . . . . . . . . . . E-1

Glove Box Door and Hinge

Removal and Installation. . . . . . . . . . . . . . . . . . . . 2-115

H

Handlebars

Adjustment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-70
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-71
Left hand grip. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-72
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-70
Rubber mounts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-73

Handlebar Switch Assemblies

Assembly: Left Side Handlebar Switches. . . . . . . . 7-116
Assembly: Right Side Handlebar Switches. . . . . . 7-115
Disassembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-105
General Repair Procedures. . . . . . . . . . . . . . . . . . 7-114
Specific Repair Procedures: Left Side Lower Switch
Housings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-111
Specific Repair Procedures: Right Side Lower Switch
Housings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-108
Specific Repair Procedures: Upper Switch Housings. 7-106

Handlebar Switches

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-116
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-105

Hands-Free Fob Battery. . . . . . . . . . . . . . . . . . . . . . . . 7-121
HD-SSS

Configuration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-125
Power Disruption. . . . . . . . . . . . . . . . . . . . . . . . . . 7-125
Tag Actuation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-125

Headlamp

Adjustment (Dual Headlamp Models). . . . . . . . . . . . 1-49
Adjustment (Single Headlamp Models). . . . . . . . . . 1-48
Alignment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-48
Bulb Replacement (Dual Headlamp Models). . . . . . 7-24
Bulb Replacement (Single Headlamp Models). . . . . 7-22
Removal/Installation (Dual Headlamp Models). . . . 7-24
Removal/Installation (Single Headlamp Models). . . 7-22

Headlamp (Dual Headlamp Models)

Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24

Headlamp Nacelle (Road King Models)

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-120
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-119

Heated Handgrips

Replacing Left Handgrip. . . . . . . . . . . . . . . . . . . . . . 2-72
Replacing Right Handgrip. . . . . . . . . . . . . . . . . . . . 2-73

HFSM Antenna

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9

Horn

Inspection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-68
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-68
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-68

How to Use This Section

Typical Symptoms. . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

How To Use This Section

Bottom End Repair. . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
Top End Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

I

Ignition/Light Key Switch and Fork Lock

Fairing Models. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-48
Road King. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-51

Ignition Coil

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10

Indicator Lamps (Fairing Models)

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-72
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-72

Indicator Lamps (FLHR/C)

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-75
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-75

Induction Module

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-22
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21

Inner Fairing, frame mounted fairing

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-113
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-111

Inner Fairing: FLHX, FLHT/C/U

Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-99

Inner Fairing: FLHX, FLHT/C/U

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-101

Instrument Bezel: FLTR

Removal and Installation. . . . . . . . . . . . . . . . . . . . 2-107

Instrument Nacelle

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-110
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-109

Instrument Nacelle Switches (FLTR)

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-56
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-55

Intake Leak Test

Leak Tester: Parts List. . . . . . . . . . . . . . . . . . . . . . . 4-36
Leak Tester: Tester Adjustment. . . . . . . . . . . . . . . . 4-36
Leak Tester: Tester Assembly. . . . . . . . . . . . . . . . . 4-36
Procedure. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-36

Interconnect Harness

Installation (Fork mounted fairing models). . . . . . . . 7-92
Installation (frame mounted fairing models). . . . . . . 7-96
Removal (Fork mounted fairing models). . . . . . . . . 7-91
Removal (frame mounted fairing models). . . . . . . . 7-94

J

JAE MX19 Sealed Connector

Connector Housings. . . . . . . . . . . . . . . . . . . . . . . . A-28

JAE MX19 Sealed Connectors

Installing Terminals. . . . . . . . . . . . . . . . . . . . . . . . . A-28
Removing Terminals. . . . . . . . . . . . . . . . . . . . . . . . A-28

Jiffy Stand

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-131
Jiffy Stand Bracket. . . . . . . . . . . . . . . . . . . . . . . . . 2-132
Jiffy Stand Interlock Sensor. . . . . . . . . . . . . . . . . . 2-132
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-131

L

Laced Wheel Rim Offset. . . . . . . . . . . . . . . . . . . . . . . . . 2-26
Left Side Caddy

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13

Light Bulbs. . . . . . . . . . . . . . . . . . . . . See Bulb Replacement
Loctite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i-II

XXVI INDEX

Lower Fairing/Engine Guard

Serrated Washer Replacement. . . . . . . . . . . . . . . . 2-95

Lower Fairing and Engine Guard

Engine Guard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-95
Lower Fairing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-94

Lubrication

Cable and Chassis. . . . . . . . . . . . . . . . . . . . . . . . . . 1-35
Miscellaneous. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-35

M

Main Drive Gear and Bearing

Cleaning and Inspection. . . . . . . . . . . . . . . . . . . . . . 6-22
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
Needle Bearing Replacement. . . . . . . . . . . . . . . . . 6-23
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21

Main Fuse

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11

Main Fuse Holder

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11

Main Harness

Installation (All Models). . . . . . . . . . . . . . . . . . . . . . 7-90
Installation (FLHR/C). . . . . . . . . . . . . . . . . . . . . . . . 7-89
Installation (Fork mounted fairing models). . . . . . . . 7-90
Installation (Frame mounted fairing models). . . . . . 7-90
Removal (All Models). . . . . . . . . . . . . . . . . . . . . . . . 7-83
Removal (All Models). . . . . . . . . . . . . . . . . . . . . . . . 7-85

Maintenance

Drive Belt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-31
Engine Oil Change. . . . . . . . . . . . . . . . . . . . . . . . . . 1-16
Engine Oil Check. . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15
Headlamp Adjustment (Dual Headlamp Models). . . 1-49
Headlamp Adjustment (Single Headlamp Models). . 1-48
Headlamp Alignment. . . . . . . . . . . . . . . . . . . . . . . . 1-48
Headlamp Bulb Replacement (Dual Headlamp
Models). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24
Headlamp Bulb Replacement (Single Headlamp
Models). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-22
Recommended Engine Oils. . . . . . . . . . . . . . . . . . . . 1-7
Tail Lamp Bulb Replacement. . . . . . . . . . . . . . . . . . 7-30
Transmission Lubricant Change. . . . . . . . . . . . . . . . 1-25
Transmission Lubricant Check. . . . . . . . . . . . . . . . . 1-25
Turn Signal Bulb Replacement (Bullet Style). . . . . . 7-39
Turn Signal Bulb Replacement (Flat Lens Style). . . 7-39

Maintenance Schedule

General. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

Main Wiring Harness

Removal (FLHR/C). . . . . . . . . . . . . . . . . . . . . . . . . . 7-83
Removal (Fork mounted fairing models). . . . . . . . . 7-84
Removal (Frame mounted fairing models). . . . . . . . 7-85

Metric System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D-2
Metri-Pack Terminal Crimps. . . . . . . . . . . . . . . . . . . . . . A-11
Mid-Frame Air Deflectors. . . . . . . . . . . . . . . . . . . . . . . . 2-103
Mirrors (All Except FLHX)

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-75
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-75

Mirrors (FLHX)

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-75
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-75

Molex CMC Sealed Connectors

Housings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-29
Installing Terminals. . . . . . . . . . . . . . . . . . . . . . . . . A-29

Removing Terminals. . . . . . . . . . . . . . . . . . . . . . . . A-29

Molex MX 150 Sealed Connector

Repair. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-31
Terminal Crimps. . . . . . . . . . . . . . . . . . . . . . . . . . . . A-32

N

Neutral Switch

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-65
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-65

O

Oil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . See Engine Oil
Oil Cooler

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

Oil Cooler Adapter

Disassembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

Oil Level

Cold Check. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15
Hot Check. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15

Oil Pan

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-103
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-103

Oil Pressure

Indicator Lamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Testing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

Oil Pressure Relief Valve

Remove, Inspect, and Install. . . . . . . . . . . . . . . . . . 3-79

Oil Pressure Switch/Sender

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-66
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-66

Oil Pump

Cleaning and Inspection. . . . . . . . . . . . . . . . . . . . . . 3-87
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-88
Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Removal Overview. . . . . . . . . . . . . . . . . . . . . . . . . . 3-87

Outer Fairing, Frame Mounted Models

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-105
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-104

Oxygen Sensor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-24

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-25
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-24

P

Personal Identification Number (PIN)

Tag Changing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-123
Tag Entry. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-123

Pipe Plug and Oil Fittings

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-98
Removal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-98

Piston

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62
Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
Disassembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
Inspection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60

Primary Chain

Automatic Chain Adjuster. . . . . . . . . . . . . . . . . . . . . 1-23

Primary Chaincase

Changing Lubricant. . . . . . . . . . . . . . . . . . . . . . . . . 1-23
General. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

INDEX XXVII
