fuel

hose and clamps . . . . . . . . . . . . 342
shutoff valve . . . . . . . . . . . 344-347
tank . . . . . . . . . . . . . . . . . . . . . . 344

intake manifold . . . . . . . . . . 340-342

1988-2003 models

carburetor. . . . . . . . . . . . . . . 350-366

specifications . . . . . . . . . . . . . . 390

fuel

hose and clamps . . . . . . . . 367-368
shutoff valve

1988-1994 models. . . . . . 373-375
1995-2003 models . . . . . . . . . 375

tank . . . . . . . . . . . . . . . . . . 370-373

intake manifold . . . . . . . . . . 366-367
starting enrichment valve

(choke) cable replacement . . . . 370

torque . . . . . . . . . . . . . . . . . . . . . 391

fuel tank capacity . . . . . . . . . . . . 26-27
line inspection . . . . . . . . . . . . . . . . 137
torque. . . . . . . . . . . . . . . . . . . . . . . 349
troubleshooting. . . . . . . . . . . . . . 60-88
type . . . . . . . . . . . . . . . . . . . . . . . . 113

Fuses, 1998-2003 models . . . . . . . . . 457

G

Gearcase,

cover and timing gears . . . . . . 214-221

General information

American tap and drill sizes . . . . . . . 29
conversion tables . . . . . . . . . . . . 27-28
decimal and metric equivalents . . . . 30
electrical system, fundamentals . 17-18
fasteners . . . . . . . . . . . . . . . . . . . . . 4-6
fuel tank capacity . . . . . . . . . . . . 26-27
general dimensions . . . . . . . . . . 24-26

gross vehicle weight rating (gvwr). . 26

manual organization . . . . . . . . . . . . . 1
metric tap and drill sizes . . . . . . . . . . 29
model designations . . . . . . . . . . . . . 24
overall motorcycle weight . . . . . . . . 26
safety . . . . . . . . . . . . . . . . . . . . . . . 2-3
serial numbers . . . . . . . . . . . . . . . . . . 3
service methods . . . . . . . . . . . . . 18-23
shop supplies . . . . . . . . . . . . . . . . . 6-8
storage . . . . . . . . . . . . . . . . . . . . 23-24
technical abbreviations . . . . . . . . 28-29
tools . . . . . . . . . . . . . . . . . . . . . . . 8-12

measuring tools . . . . . . . . . . . . 12-17
special tools . . . . . . . . . . . . 18, 30-31

torque. . . . . . . . . . . . . . . . . . . . . . . . 27
warnings, cautions and notes . . . . . . . 2

H

Horn . . . . . . . . . . . . . . . . . . . . . 450-452

I

Ignition module replacement . . . . . . . 58

Ignition system

1986-1997 models . . . . . . . . . 408-412

troubleshooting . . . . . . . . . . . . 44-51

1998-2003 models

except 1200S models . . . . . . 414-417

troubleshooting . . . . . . . . . . . 51-56

1998-2003 1200S models . . 412-414

troubleshooting . . . . . . . . . . . 56-60

idle speed adjustment . . . . . . . 146-147
ignition coil . . . . . . . . . . . . . . 417-418
switch . . . . . . . . . . . . . . . . . . . 447-448
timing

adjustment . . . . . . . . . . . . . . 144-147
specifications . . . . . . . . . . . . . . . 150

Intake manifold . . . . . . . . . . . . . 340-342

L

Laced wheels. . . . . . . . . . . . . . . 488-489
Leakdown test, troubleshooting . . 89-90
Lighting system. . . . . . . . . . . . . 426-437

switch . . . . . . . . . . . . . . . . . . . 447-448

Lubrication

control cables
(non-nylon lined) . . . . . . . . . . 122-123
clutch lever pivot pin . . . . . . . . . . . 123
drive chain . . . . . . . . . . . . . . . 123-124
engine

oil

and filter change . . . . . . . . 117-119
level check . . . . . . . . . . . . . . . . 115
specifications . . . . . . . . . . . . . . 149

primary drive/transmission

oil capacities . . . . . . . . . . . . . . . 149

fork oil

capacity . . . . . . . . . . . . . . . . . . . . 149
change . . . . . . . . . . . . . . . . . 121-122

front brake lever pivot pin . . . . . . . 123
periodic. . . . . . . . . . . . . . . . . . 114-124
recommended lubricants and

fluids . . . . . . . . . . . . . . . . . . . . . . 149

sidestand . . . . . . . . . . . . . . . . . . . . 124
throttle control grip . . . . . . . . . . . . 123
transmission

oil . . . . . . . . . . . . . . . . . . . . . 119-121

capacities . . . . . . . . . . . . . . . . . 149

speedometer cable

(1986-1994 models). . . . . . . . . . . 124

steering head . . . . . . . . . . . . . . . . . 124

M

Maintenance

fuel, type . . . . . . . . . . . . . . . . . . . . 113
periodic. . . . . . . . . . . . . . . . . . 124-138
routine safety checks . . . . . . . 113-114
schedule . . . . . . . . . . . . . 113, 147-148
specifications . . . . . . . . . . . . . . . . . 150

tire

inflation pressure, cold . . . . . . . . . 149

tires and wheels . . . . . . . . . . . . . . 114

torque. . . . . . . . . . . . . . . . . . . . . . . 150

Model designations . . . . . . . . . . . . . . 24

O

Oil

and filter changer . . . . . . . . . . 117-119
filter mount

1986-1990 models . . . . . . . . 231-232
1991-2003 models . . . . . . . . 232-233

level check . . . . . . . . . . . . . . . . . . . 115
pump. . . . . . . . . . . . . . . . . . . . 228-231

1986-1990 models . . . . . . . . 221-228

pressure switch . . . . . . . . . . . . . . . 449
specifications, . . . . . . . . . . . . . . . . 149
tank and lines . . . . . . . . . . . . . 190-192

inspection . . . . . . . . . . . . . . . . . . 115

transmission . . . . . . . . . . . . . . 119-121

P

Pistons and piston rings . . . . . . . 184-189
Primary drive

1986-1990 models . . . . . . . . . 254-261

cover . . . . . . . . . . . . . . . . . . 251-252
primary chain adjuster. . . . . . . . . 254

1991-2003. . . . . . . . . . . . . . . . 271-279

cover

1991-1993 models . . . . . . . 264-266
1994-2003 models . . . . . . . 267-269

primary chain

adjuster . . . . . . . . . . . . . . . . . . . 271
adjustment . . . . . . . . . . . . . 124-125

Periodic

S

Secondary drive

drive belt and sprockets. . . . . . 483-487
drive chain and sprockets . . . . 479-483
motorcycle stands . . . . . . . . . . . . . 466

Sidestand . . . . . . . . . . . . . . . . . . 598-599

lubrication . . . . . . . . . . . . . . . . . . . 124

Spark plugs . . . . . . . . . . . . . . . . 141-144
Spark test . . . . . . . . . . . . . . . . . . . 32-33
Speedometer/tachometer . . . . . . 437-440

cable lubrication

(1986-1994 models). . . . . . . . . . . 124

Specifications

brake . . . . . . . . . . . . . . . . . . . . . . . 589
carburetor

1986-1987 models. . . . . . . . . . . . 349
1988-2003 models. . . . . . . . . . . . 390

clutch

1986-1990 models. . . . . . . . . . . . 262
1991-2003 models. . . . . . . . . . . . 283

electrical . . . . . . . . . . . . . 112, 463-464
engine, top end. . . . . . . . . . . . . . . . 193
ignition, timing . . . . . . . . . . . . . . . 150
maintenance . . . . . . . . . . . . . . . . . . 150
oil. . . . . . . . . . . . . . . . . . . . . . . . . . 149
starter motor . . . . . . . . . . . . . . 112, 464

INDEX

603

18

Specifications (continued)

transmission, five-speed,

1991-2003 models . . . . . . . . 331-332

tune-up. . . . . . . . . . . . . . . . . . . . . . 150
wheels, front and rear . . . . . . . . . . . 496

Starting enrichement valve (choke)

cable adjustment
(1988-2003 models) . . . . . . . . . . . . 137

Starter . . . . . . . . . . . . . . . . . . . . 419-425

motor, specifications . . . . . . . . . . . 112
solenoid . . . . . . . . . . . . . . . . . 425-426
system, troubleshooting . . . . . . . 35-41

Steering

head lubrication . . . . . . . . . . . . . . . 124
steering head and stem . . . . . . 518-522
steering head bearing . . . . . . . 522-523
steering play adjustment . . . . . 523-524

Storage . . . . . . . . . . . . . . . . . . . . . 23-24
Suspension

front

and steering,

troubleshooting. . . . . . . . . . 104-111

front fork

1200S models . . . . . . . . . . 510-518

specifications . . . . . . . . . . . . . 524

except 1200S models. . . . . 503-510
oil capacity . . . . . . . . . . . . . . . . 524

handlebar . . . . . . . . . . . . . . . 500-503
torque . . . . . . . . . . . . . . . . . . 524-525

rear

rear swing arm . . . . . . . . . . . 528-532
shock absorbers . . . . . . . . . . 526-528

torque. . . . . . . . . . . . . . . . . . . . . . . 499

rear . . . . . . . . . . . . . . . . . . . . . . . 532

Switches . . . . . . . . . . . . . . . . . . 440-450

brakelight

front . . . . . . . . . . . . . . . . . . . 446-447
rear . . . . . . . . . . . . . . . . . . . . . . . 450

handlebar . . . . . . . . . . . . . . . . 441-446
ignition/lighting . . . . . . . . . . . 447-448
oil pressure. . . . . . . . . . . . . . . . . . . 449
testing . . . . . . . . . . . . . . . . . . . . . . 440

T

Throttle cables. . . . . . . . . . . . . . 135-136
Throttle control grip lubrication . . . . 123
Tire . . . . . . . . . . . . . . . . . . . . . . 490-495

and wheels . . . . . . . . . . . . . . . . . . . 114
inflation pressure . . . . . . . . . . . . . . 496

cold . . . . . . . . . . . . . . . . . . . . . . . 149

Tools . . . . . . . . . . . . . . . . . . . . . . . . 8-12

engine

lower end. . . . . . . . . . . . . . . . . . . 197
top end . . . . . . . . . . . . . . . . . . . . 151

measuring tools . . . . . . . . . . . . . 12-17
special tools . . . . . . . . . . . . . 18, 30-31

Torque

body . . . . . . . . . . . . . . . . . . . . . . . . 600
brake . . . . . . . . . . . . . . . . . . . . . . . 589
clutch

1986-1990 models. . . . . . . . . . . . 263
1991-2003 models. . . . . . . . . . . . 283

electrical . . . . . . . . . . . . . . . . . . . . 465
emission control. . . . . . . . . . . . . . . 349
engine

lower end . . . . . . . . . . . . . . . 249-250
top end . . . . . . . . . . . . . . . . . . . . 196

exhaust system

1986-1987 models. . . . . . . . . . . . 349
1988-2003 models. . . . . . . . . . . . 391

fuel

1986-1987 models. . . . . . . . . . . . 349
1988-2003 models. . . . . . . . . . . . 391

general . . . . . . . . . . . . . . . . . . . . . . . 27
maintenance . . . . . . . . . . . . . . . . . . 150
suspension

front . . . . . . . . . . . . . . . . . . . 524-525
rear . . . . . . . . . . . . . . . . . . . . . . . 532

transmission

five-speed, 1991-2003 models . . 332
four-speed, 1986-1990 models . . 303

tune-up. . . . . . . . . . . . . . . . . . . . . . 150
wheels . . . . . . . . . . . . . . . . . . . . . . 499

Transmission

five-speed,

1991-2003 models . . . . . . . . 304-308

access door bearings . . . . . . 328-329
main drive gear . . . . . . . . . . 323-328
mainshaft and countershaft . 312-323
right transmission case

bearings . . . . . . . . . . . . . . . 329-330

shift forks and shift drum . . . 308-312
shift mechanism . . . . . . . . . . . . . 330
specifications . . . . . . . . . . . . 331-332
torque . . . . . . . . . . . . . . . . . . . . . 332

four-speed, 1986-1990 models 284-296

countershaft end play thrust

washer selection . . . . . . . . . . . . 303

countershaft gear spacer

selection chart . . . . . . . . . . . . . . 302

countershaft washers . . . . . . . . . . 302
early and late style gear

outside diameters . . . . . . . . . . . 301

gear ratios . . . . . . . . . . . . . . 301-302
mainshaft end play thrust

washer selection . . . . . . . . . . . . 303

service . . . . . . . . . . . . . . . . . . . . . 301
shifter mechanism . . . . . . . . 296-300
torque . . . . . . . . . . . . . . . . . . . . . 303

oil . . . . . . . . . . . . . . . . . . . . . . 119-121
neutral indicator switch . . . . . 449-450
troubleshooting. . . . . . . . . . . . . . 90-91

Troubleshooting

brake . . . . . . . . . . . . . . . . . . . . . . . 111
charging system . . . . . . . . . . . . . 41-44
clutch . . . . . . . . . . . . . . . . . . . . . . . . 90
electrical

component replacement . . . . . . . . 35
specifications. . . . . . . . . . . . . . . . 112
testing . . . . . . . . . . . . . . . . . . . 91-95

electronic speedometer/

tachometer . . . . . . . . . . . . . . . 95-101

engine

lubrication . . . . . . . . . . . . . . . . . . . 90
noises . . . . . . . . . . . . . . . . . . . . . . 88

performance . . . . . . . . . . . . . . . 34-35
smoke . . . . . . . . . . . . . . . . . . . . . . 89
starting . . . . . . . . . . . . . . . . . . . 32-34

excessive vibration . . . . . . . . . . . . 104
fuel system . . . . . . . . . . . . . . . . . 60-88
ignition system

1986-1997 models . . . . . . . . . . 44-51
1998-2003 models, except

1200S models . . . . . . . . . . . . 51-56

1998-2003 1200S models . . . . 56-60

leakdown test . . . . . . . . . . . . . . . 89-90
starting system . . . . . . . . . . . . . . 35-41
suspension, front and

steering . . . . . . . . . . . . . . . . . 104-111

Troubleshooting, transmission . . . 90-91

turn signal module

1997-2003 models. . . . . . . . . . . . 104
1991-1996 models . . . . . . . . 101-104

starter motor, specifications . . . . . . 112

Tune-up . . . . . . . . . . . . . . . . . . . . . . 139

air filter. . . . . . . . . . . . . . . . . . 139-140
compression test . . . . . . . . . . . 140-141
ignition timing

adjustment . . . . . . . . . . . . . . 144-147
specifications . . . . . . . . . . . . . . . 150

spark plug . . . . . . . . . . . . . . . . 141-144
specifications . . . . . . . . . . . . . . . . . 150
torque. . . . . . . . . . . . . . . . . . . . . . . 150

Turn signal

module

1991-2003 models . . . . . . . . 454-456

1991-1996 models,

troubleshooting . . . . . . . . 101-104

1997-2003 models,
troubleshooting . . . . . . . . . . . . . 104

flasher, 1986-1990 models . . . 453-454

V

Valve

tappet, 1991-2003 models . . . 213-214
tappets and guides,

1986-1990 models . . . . . . . . 210-212

valves and valve

components. . . . . . . . . . . . . . 169-175

W

Wheels

balance. . . . . . . . . . . . . . . . . . . . . . 490
disc and cast wheels . . . . . . . . 489-490
front wheel . . . . . . . . . . . . . . 466-469

bearing spacer shims,

late 1991-1999 models . . . . . . . 496

bearing spacer sleeves

1986-early 1991 models . . . . . . 496

hub

front

1986-1999 models . . . . . . . 469-473
2000-2003 models . . . . . . . 473-474

rear

1986-1999 models . . . . . . . 476-479
2000-2003 models . . . . . . . . . . 479

604

INDEX

Wheel (continued)

laced . . . . . . . . . . . . . . . . . . . . 488-489

truing . . . . . . . . . . . . . . . . . . 488-489

rear wheel . . . . . . . . . . . . . . . . 474-476

bearing spacer shims,

late 1991-1999 models . . . . . . . 497

bearing spacer sleeves

cast wheel,

1986-early 1991 models . . . . . 496

laced wheel,

1986-early 1991 modles . . . . . 497

rim and laced wheel service. . . 488-489
runout. . . . . . . . . . . . . . . . . . . . . . . 487
specifications, front and rear . . . . . 496
torque. . . . . . . . . . . . . . . . . . . . . . . 499
tubeless tire, specifications

1986 models . . . . . . . . . . . . . . . . 497
1987-1990 models. . . . . . . . . . . . 497

1991-2003 models . . . . . . . . 497-498

tube-type tire, specifications

1986-1990 models. . . . . . . . . . . . 498

1991-2003 models. . . . . . . . . . . . 498

torque. . . . . . . . . . . . . . . . . . . . . . . 499

truing . . . . . . . . . . . . . . . . . . . 488-489

Wiring diagrams . . . . . . . . . . . . 606-629

INDEX

605

18

can only be stopped by removing the jumper
wire. Test by removing the jumper wire before
riding the motorcycle. It is suggested to test
ride the motorcycle on a paved surface in a
secluded area away from all traffic. If you do
not feel that you can perform this test safely,
or if you do not have access to a safe riding
area, refer testing to a dealership.

6. Test-ride the motorcycle. If the problem has stopped,
use voltage drop and wiggle tests to identify an intermittent
open caused by a broken wire, poor connection, or defec-
tive switch in the starter safety circuit. If the problem con-

tinues, look for an intermittent open in the ignition control
module and cam position sensor wiring.

7. Stop the motorcycle and then shift it into neutral. Dis-
connect the jumper wire and reconnect the white wire
(1986-1993 models) at the ignition coil terminal.

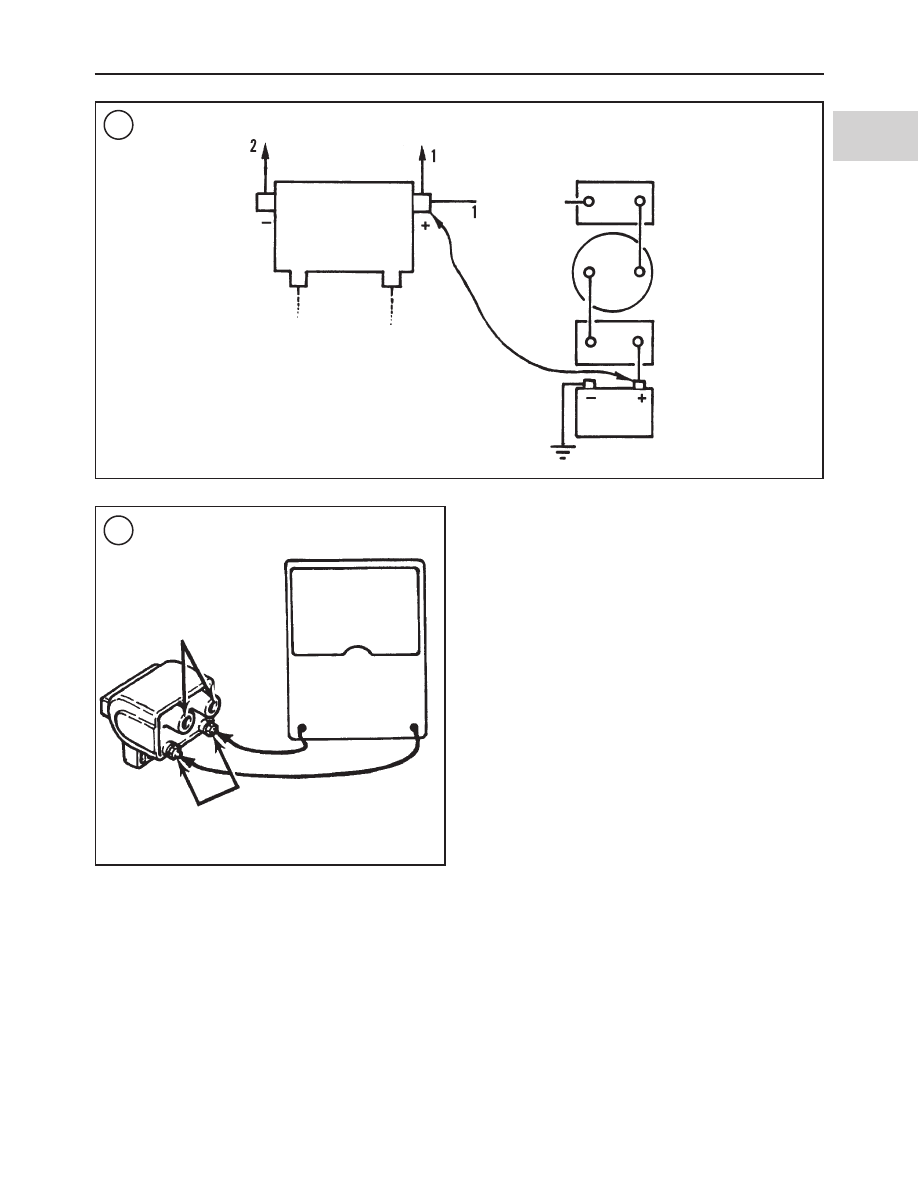

Ignition Coil Testing

Disconnect the coil secondary and primary wires before

testing. Refer to Figure 40. Compaire readings to specifica-
tions noted in Table 2.

NOTE

When switching between ohmmeter scales in
the following tests, always cross the test leads
and zero the needle to assure a correct read-
ing (analog meter only).

1. Measure the coil primary resistance between both coil
primary terminals.

2. Measure the coil secondary resistance between both sec-
ondary terminals.

3. Replace the ignition coil if either test is not within speci-
fication.

Ignition Control Module and Sensor
Resistance Testing (1986-1990 Models)

The following tests require a Fluke 23 or Harley-

Davidson KMT multimeter (part No. HD35500). If any
other meter is used, the results may be different than the
specified values listed in these tests.

TROUBLESHOOTING

49

2

39

To  ignition module

Ignition coil

16 Ga. jumper wire

Disconnect

Ignition
stop
switch

Ignition
switch

Main
circuit
breaker

Battery

40

Secondary terminals

Ohmmeter

Primary terminals

1. 1986-1993 models: white

1994-1997 models: white/black

2. 1986-1990 models: blue

1991-1997 models: pink

Ignition module ground test

1. Remove the outer timing cover, inner timing cover and
gasket as described in Chapter Twelve
2. Disconnect the sensor (Figure 38).
3. Connect the ohmmeter positive lead to the module con-
nector black pin and the ohmmeter negative lead to ground.
4. The correct resistance reading should be 0-1 ohms. If the
reading exceeds 1 ohm, replace the module.
5. Reconnect the connector.

Power supply diode test

1. Disconnect the white ignition coil-to-module connector
(Figure 39).
2. Connect the ohmmeter positive lead to the white igni-
tion coil connector and the negative lead to the module
ground wire. The resistance should be 800-1300 ohms.
3. Switch the test leads. The ohmmeter reading should be
infinite.
4. Replace the module if any test readings are incorrect.
5. Reconnect the ignition coil-to-module connector.

Coil driver transistor check

1. Disconnect the blue ignition coil-to-module connector
(Figure 39).
2. Connect the ohmmeter positive lead to the blue ignition
coil connector and the negative lead to the module ground
wire. The ohmmeter reading should be infinite.
3. Switch the test leads. The resistance should be 400-800
ohms.
4. Replace the module if any readings is incorrect.
5. Reconnect the ignition coil-to-module connector.

Ignition sensor ground test

1. Remove the outer timing cover, inner timing cover and
gasket as described in Chapter Twelve.
2. Disconnect the sensor (Figure 38).
3. Connect the ohmmeter positive lead to the sensor con-
nector red pin and the ohmmeter negative lead onto the sen-
sor plate.
4. The ohmmeter should read infinite resistance.
5. Check the sensor connector black and green pins. In
each case, the ohmmeter should read infinite resistance.
6. If any reading other than infinite was recorded, replace
the sensor plate.
7. Reconnect the sensor connector.

Ignition sensor output test

1. Remove the outer timing cover, inner timing cover and
gasket as described in Chapter Twelve.
2. Disconnect the sensor connector (Figure 38).

3. Connect the ohmmeter positive lead to the sensor con-
nector green pin and the ohmmeter negative lead to the sen-
sor connector black pin. The correct resistance reading
should be infinite.
4. Switch the test leads. The resistance reading should be
300-750 ohms.
5. Replace the sensor plate if any test readings are incor-
rect.
6. Reconnect the module to sensor connector.

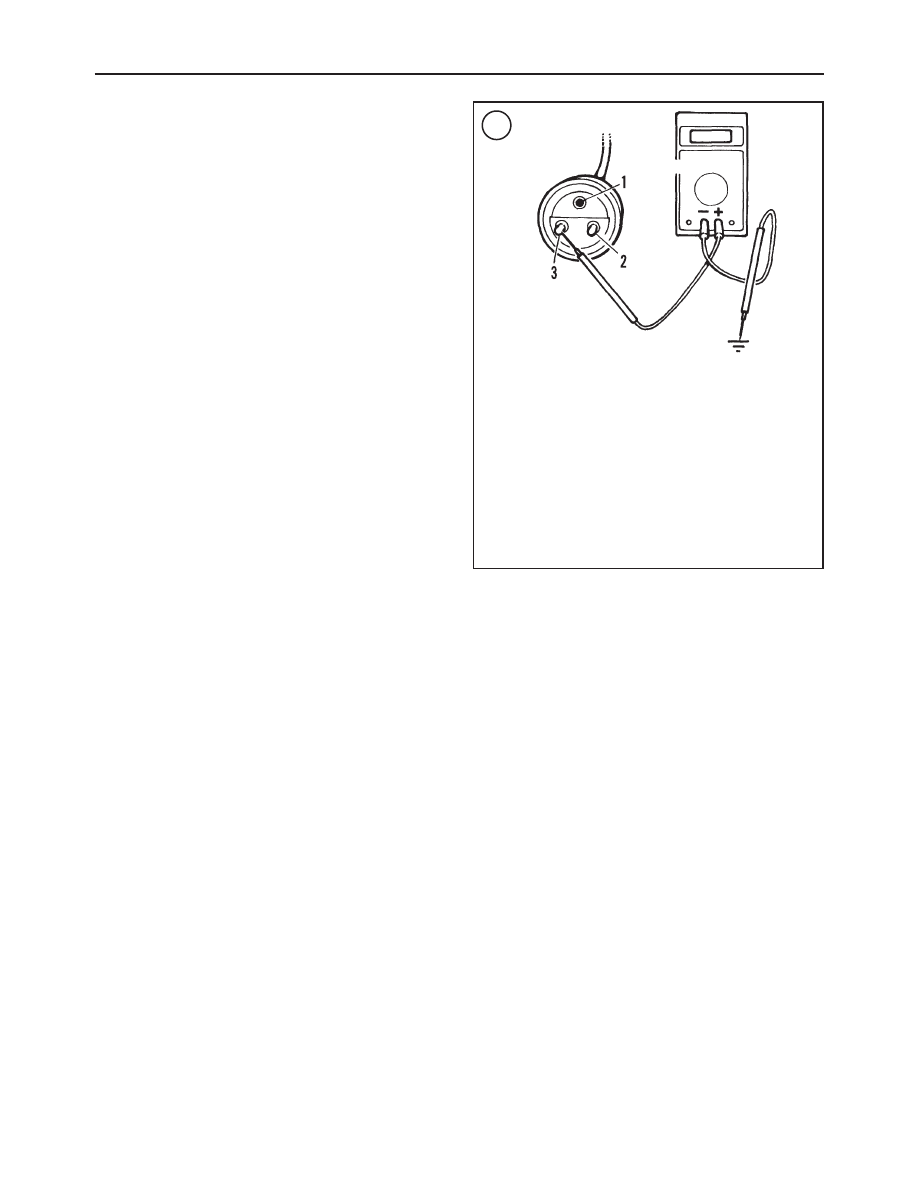

Ignition Module and Sensor Resistance Testing
(1991-1997 Models)

The following tests require a Fluke 23 or Harley-

Davidson KMT multimeter (part no. HD35500). If any
other meter is used, the results may be different than the
specified values listed in these tests.

Refer to Figure 41.

1. Disconnect the battery negative terminal. (Chapter
Twelve).
2. Remove the outer timing cover, inner timing cover and
gasket as described in Chapter Twelve
3. Disconnect the sensor (Figure 38).
4. Connect the positive ohmmeter lead to the black module
pin and the negative ohmmeter lead to ground.
5. The correct resistance reading is 0-1 ohm. If the reading
exceeds 1 ohm, replace the module.
6. Reconnect the connector.

50

CHAPTER TWO

41

Control
module
side*

Ohmmeter

Chassis
ground

1. 1991-1994 models: red

1995-1997 models: red/white

2. 1991-1994 models: green

1995-1997 models: green/white

3. 1991-1994 models: black

1995-1997 models: black/white

*NOTE: This connector is triangular on
1995-1997 models.

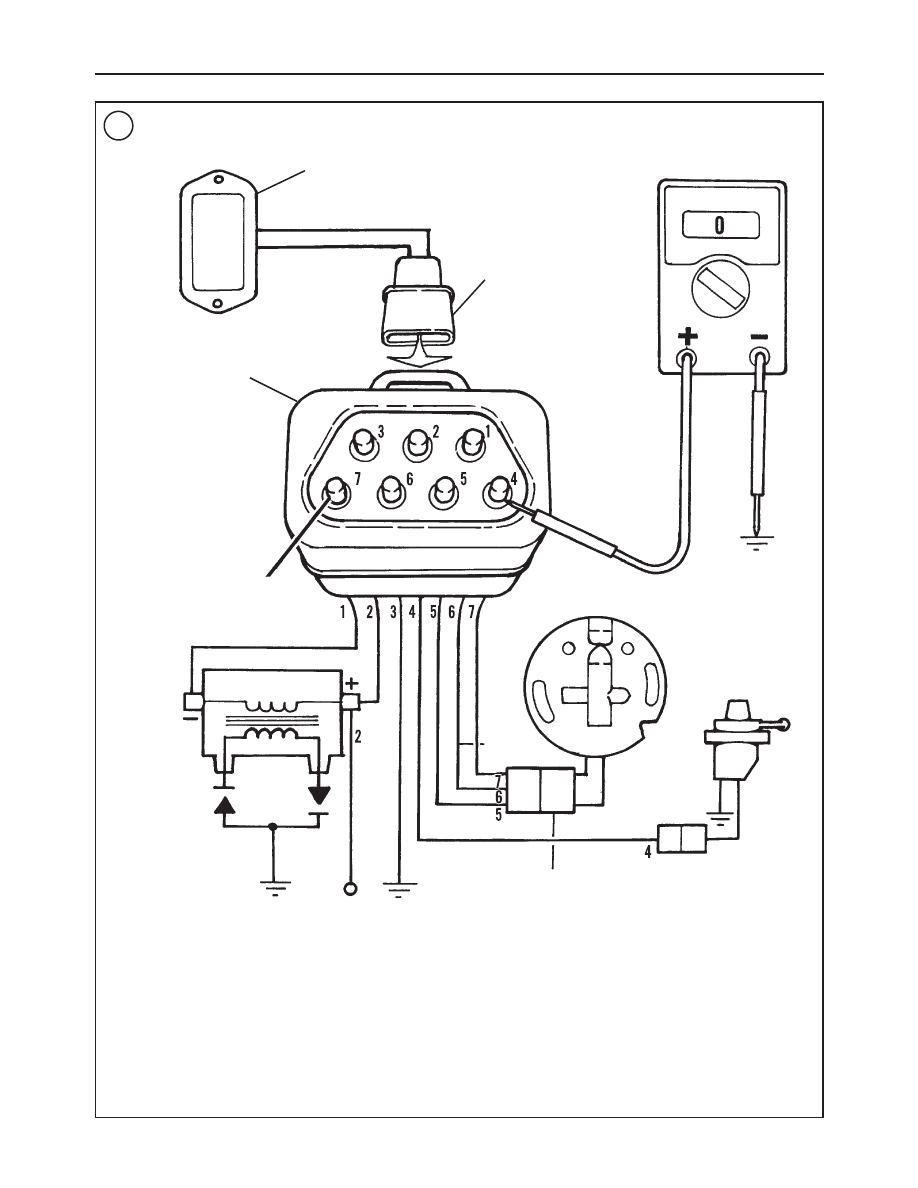

Ignition Module Harness Resistance Test
(1991-1997 Models)

Refer to Figure 43

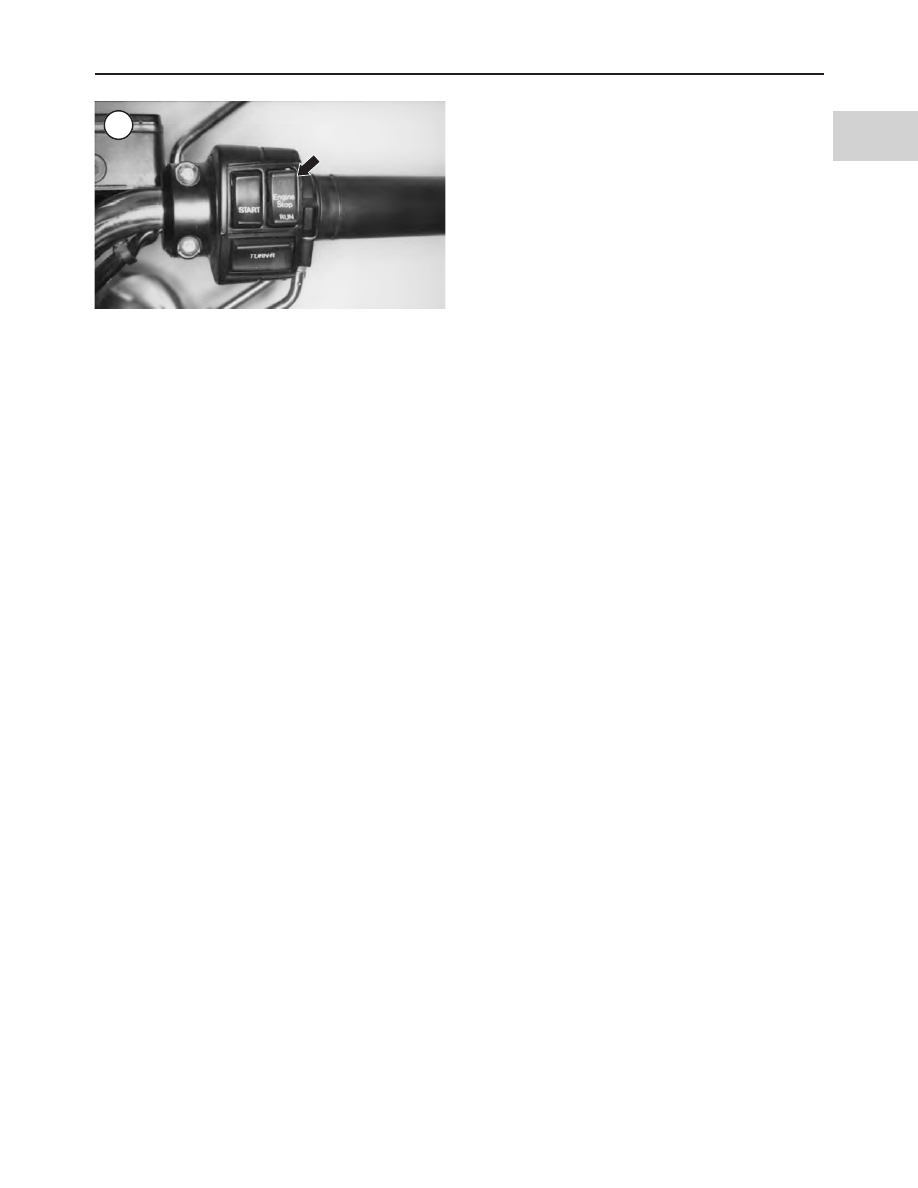

1. Turn the ignition stop switch (Figure 42) to the off posi-
tion.
2. Disconnect the 7-prong ignition module electrical con-
nector.
3. Disconnect the sensor plate 3-prong electrical connector.
4. On 1991-1993 models connect the positive ohmmeter
lead to the No. 4 ignition module connector on the wiring
harness side, not on the module side. On 1994-1997 models
connect the positive ohmmeter lead to pin No. 7 on the igni-
tion module connector on the wiring harness side, not on
the module side. Connect the negative ohmmeter lead to a
good engine ground. Wiggle the wiring harness and read
the resistance indicated on the ohmmeter. It should be 0-1
ohm. Note the following:

a. If the resistance reading is correct, perform Step 5.
b. If a high resistance reading is obtained, check for

dirty or loose-fitting terminals or a bare or damaged
wire; clean and repair as required.

5. Connect the positive ohmmeter lead to the No. 1 ignition
module connector socket on the wiring harness side, not on
the module side. Connect the negative ohmmeter lead to a
good ground. Wiggle the wiring harness and read the ohm-
meter scale. It should be infinity (high resistance). Note the
following:

a. If the reading is infinity, perform Step 6.
b. If the meter shows a resistance reading, the wire is

shorting to ground. Repair the wire and retest.

c. On 1991-1993 models, repeat this test for the follow-

ing ignition module connector sockets: No. 2, 3, 5, 6
and 7.

d. On 1994-1997 models, repeat this test for the follow-

ing ignition module connector sockets: No. 2, 3, 4, 5
and 6.

6. Check each of the ignition module socket wires (except
No. 4 on 1991-1993 models or No. 7 on 1994-1997 models)
for continuity with an ohmmeter set on the appropriate
scale. The reading for each wire should be 0-1 ohm. An in-
finite reading indicates that there is an open in the wire;
check for a dirty, loose-fitting or a damaged connector or
wire. Repair as needed and retest.

IGNITION SYSTEM

(ALL 1998-2003 MODELS

[EXCEPT 1200S MODELS])

Review

Precautions

and

Troubleshooting Preparation

in

Ignition System (1986-1997 Models)

in this chapter.

Refer to the wiring diagrams at the end of this manual.

Tools

Troubleshooting the ignition system requires a breakout

box (part No. HD-42682) as well as the breakout box har-
ness adapters (part No. HD-42962). When connected inline
in the ignition system, the breakout box provides test points
for checking a live circuit.

If the breakout box is not available, fabricate a test har-

ness (Figure 44) from 12 lengths of 16-gauge wire, a male
Deutsch (6-pin) connector and two female Deutsch connec-
tors (6-socket). Wire the No. 1 pin on the male connector to
the No. 1 socket on each female connector. No. 2 pin to No.
2 socket, etc.

During testing, connect the harness between the two ends

of the ignition control module connector (Figure 45) when
instructed to install the test harness. Probe the second fe-
male connector at the indicated test points.

Troubleshooting the ignition system also requires the

Harley-Davidson harness test kit (part No. HD-41404).
Different-sized terminals are used in the connectors on a
Sportster. This kit is equipped with different-sized probes
for checking the voltage and resistance of the various-sized
terminals without damaging the wire insulation.

Troubleshooting Tests

1. Perform the procedures described in

Troubleshooting

Preparation

in this chapter.

2. Perform the spark test described in

Starting the engine

in

this chapter.

a. If there is good spark, the problem is not in the igni-

tion system. Check the fuel system.

b. If there is no spark or only a weak one, recheck with a

new spark plug(s). If the condition remains the same
with new spark plugs and if all external wiring connec-
tions are good, the problem is most likely in the igni-
tion system; perform the

Ignition Test (Continuous or

No Spark at Spark Plug)

described in this section.

Ignition Test
(Continuous or No Spark at Spark Plug)

1. To perform this test, the battery must be fully charged.
Check the battery as described in Chapter Twelve.
2. Make sure the ignition module ground is good.

NOTE

When performing the following test proce-
dures, it will be necessary to fabricate a test

TROUBLESHOOTING

51

2

42

52

CHAPTER TWO

43

Unplug

Ohmmeter

Chassis
ground

Unplug 3-prong
sensor plug

Connect the positive  ohmmeter
lead to pin No. 7 when testing
1994-1997 models. See text.

Sensor plate

Ignition
module
connector

Ignition coil

Ignition module
sensor

Vacuum
switch

1. 1991-1997 models: pink
2. 1991-1997 models: white
3. 1991-1997 models: black
4. 1991-1997 models: violet/white
5. 1991-1993 models: green

1994-1997 models: green/white

6. 1991-1993 models: black

1994-1997 models: black/white

7. 1991-1993 models: red

1994-1997 models: red/white

3-prong
connector
