Installation Details

Item 6

Rear door inner panel

1. Before installing the rear door inner panel

retaining bolts, feed the door wiring harness
electrical connector through the rear door
wiring harness hole.

Item 4

Rear door lock actuator retaining screw

1. Install the rear door lock actuator to the rear

door.

2. Tighten the rear door lock actuator retaining

screw.

G410827en

501-14-

159

Handles, Locks, Latches and Entry Systems

501-14-

159

REMOVAL AND INSTALLATION

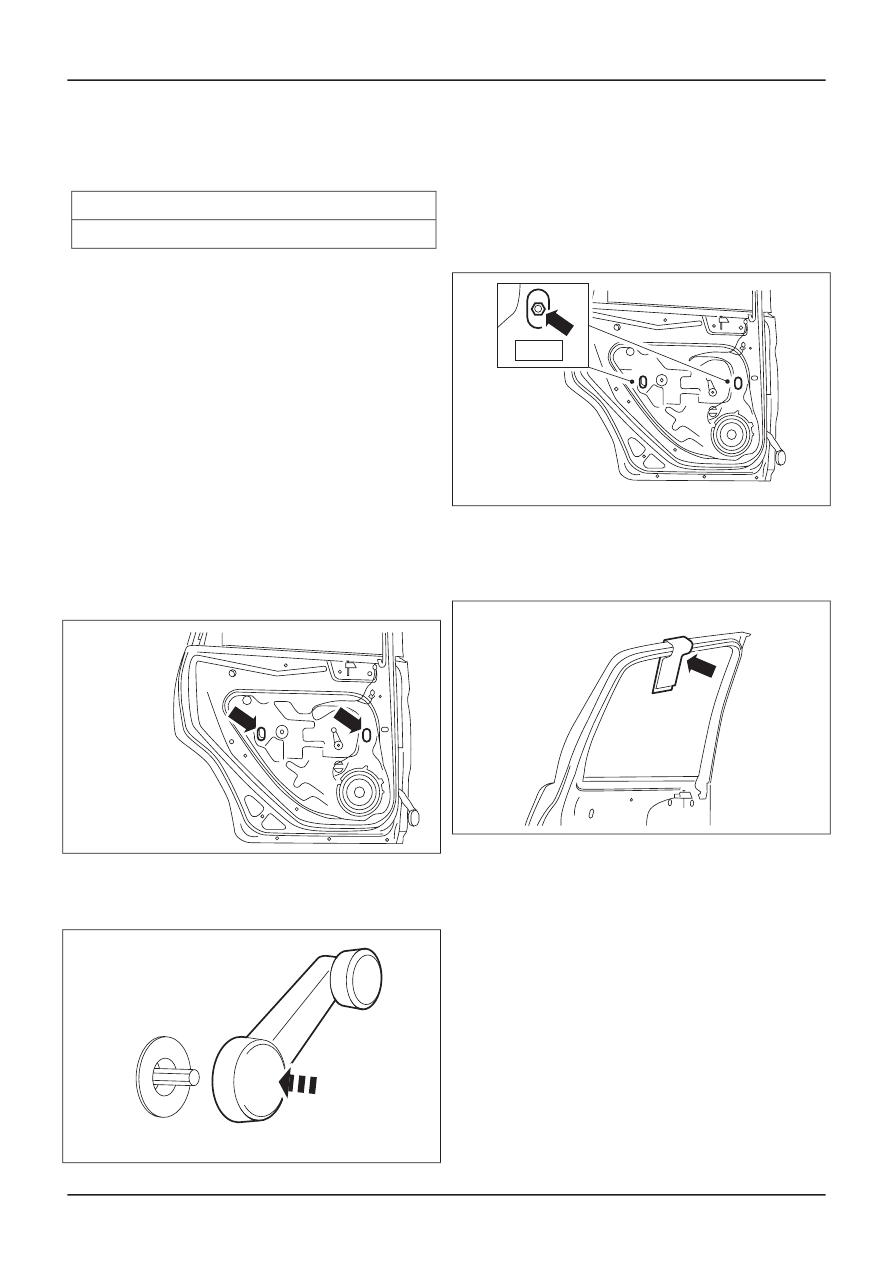

Rear Door Latch

General Equipment

Electric hand drill

Rivet gun

All vehicles

1. Remove the rear door trim panel.

For additional information,

refer to: Rear

Door Trim Panel - Vehicles With: Manual
Windows

(501-05 Interior Trim and

Ornamentation, Removal and Installation)

/ Rear Door Trim Panel - Vehicles With:

Power Windows

(501-05 Interior Trim and

Ornamentation, Removal and Installation).

2. Remove the exterior rear door handle.

For additional information,

refer to: Exterior

Rear Door Handle

(501-14 Handles, Locks,

Latches and Entry Systems, Removal and
Installation).

3. Remove the rear door window regulator

grommets.

E42005

Vehicles with manual windows

4. Install the window regulator handle.

E47331

5. Loosen the rear door window glass clamp

bolts.

• Using the rear door window regulator handle

, align the window glass clamp bolts with the
access holes.

TIE39521

8 Nm

6. Raise the rear door widow glass.

7. Using suitable tape, support the rear door

window glass to the rear door.

E42006

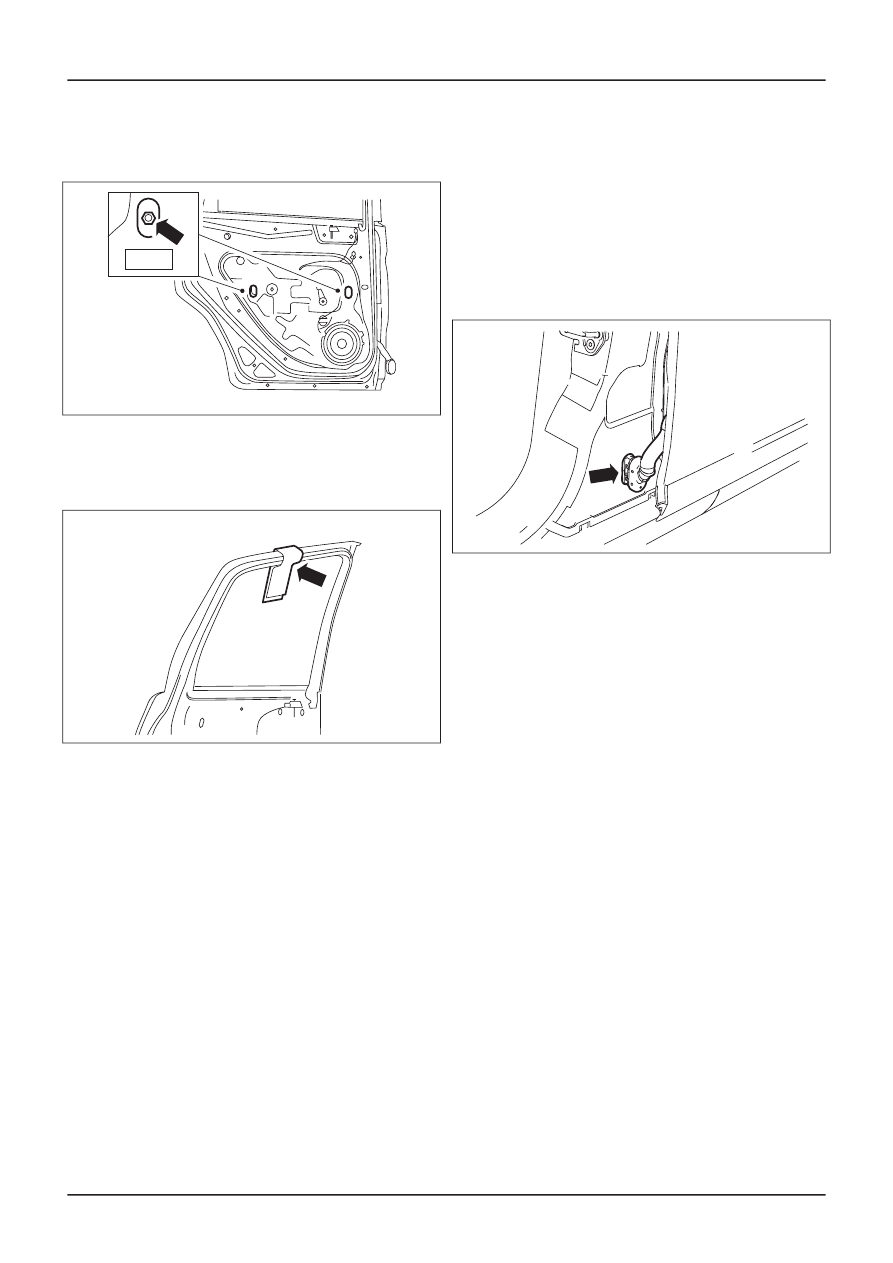

Vehicles with power windows

8. Connect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General Procedures).

9. Loosen the rear door window glass clamp

bolts.

G296077en

501-14-

160

Handles, Locks, Latches and Entry Systems

501-14-

160

REMOVAL AND INSTALLATION

• Using the front door power window control

unit, align the window glass clamp bolts with
the access holes.

TIE39521

8 Nm

10. Raise the rear door widow glass.

11. Using suitable tape, support the rear door

window glass to the rear door.

E42006

12. Disconnect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General
Procedures).

All vehicles

13. Detach and disconnect the rear door wiring

harness.

E47361

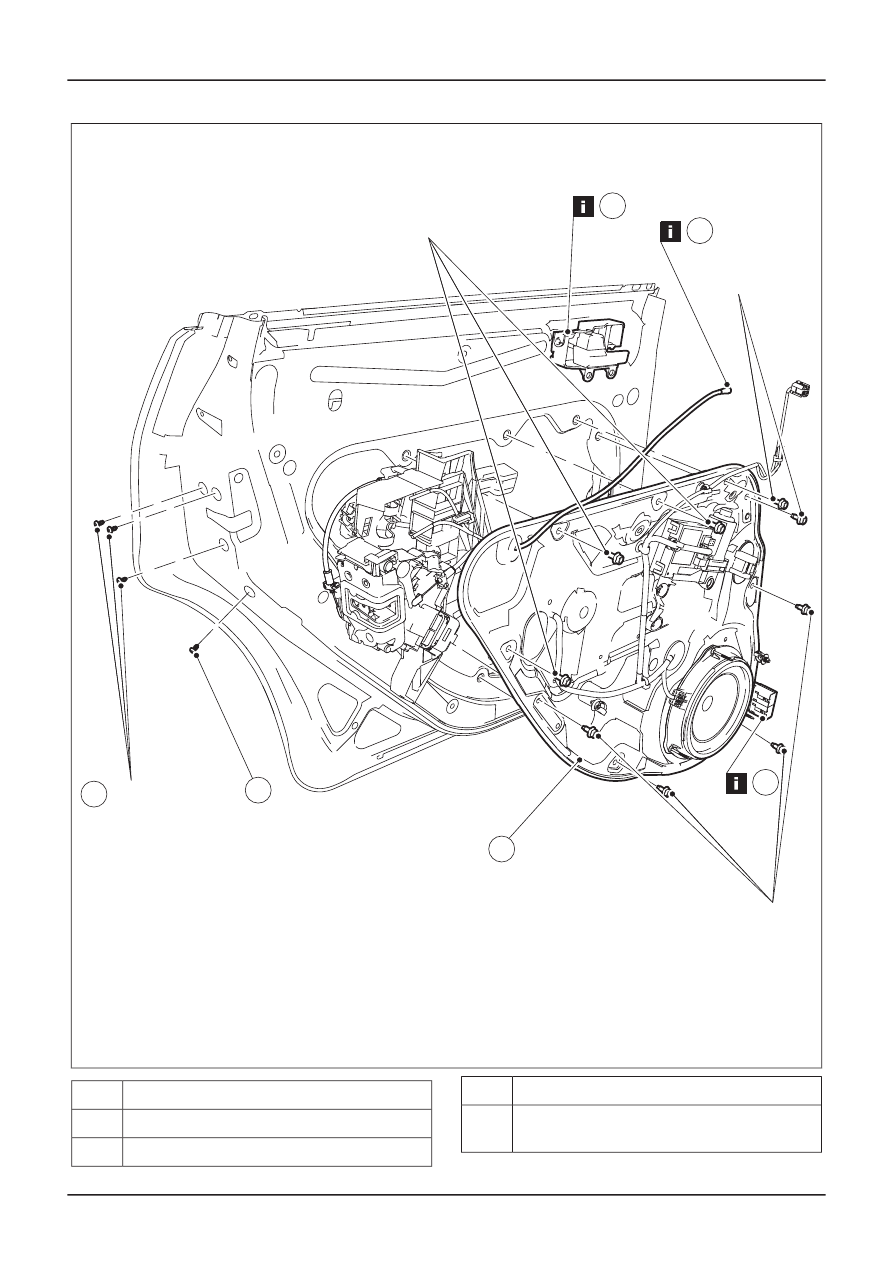

14. Remove the components in the order

indicated in the following illustration(s) and
table(s).

G296077en

501-14-

161

Handles, Locks, Latches and Entry Systems

501-14-

161

REMOVAL AND INSTALLATION

E41461

8 Nm

2

1

6

8 Nm

8 Nm

8 Nm

4

3

5

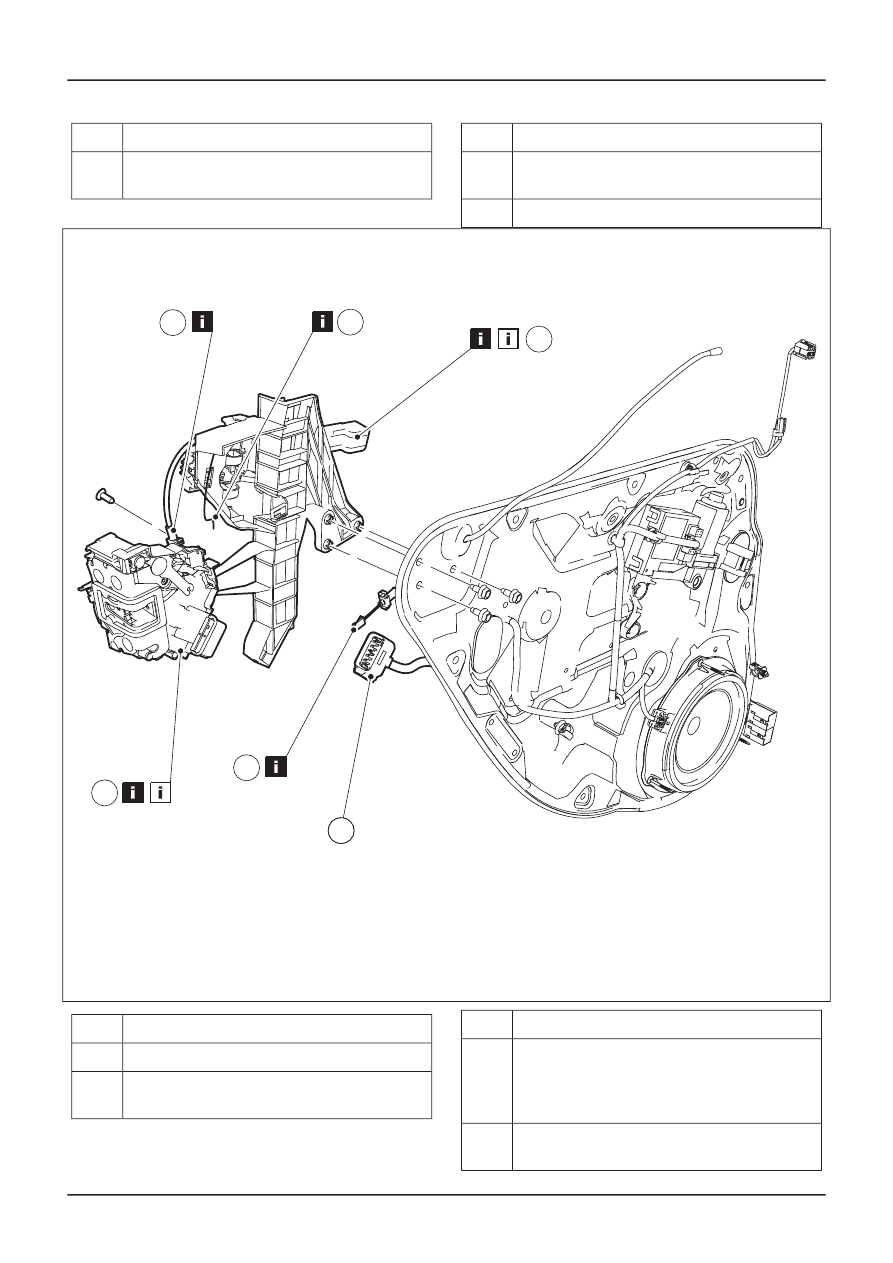

Description

Item

Rear door latch bracket retaining screw

1

Rear door latch retaining bolts

2

Description

Item

Rear door latch remote control handle lock

See Removal Detail

3

G296077en

501-14-

162

Handles, Locks, Latches and Entry Systems

501-14-

162

REMOVAL AND INSTALLATION

Description

Item

Rear door latch remote control cable

See Removal Detail

4

Description

Item

Rear door wiring harness

See Removal Detail

5

Rear door inner panel

6

E41462

5

7

8

11

10

9

12

Description

Item

Rear door latch electrical connector

7

Rear door latch remote control cable

See Removal Detail

8

Description

Item

Rear door handle, lock and latch retaining
bracket

See Removal Detail
See Installation Detail

9

Rear exterior door handle remote control

See Removal Detail

10

G296077en

501-14-

163

Handles, Locks, Latches and Entry Systems

501-14-

163

REMOVAL AND INSTALLATION

Description

Item

Rear door latch

See Removal Detail
See Installation Detail

11

Rear door latch remote control handle
actuator rod

See Removal Detail

12

15. To install, reverse the removal procedure.

16. Initialize the door window motors.

For additional information,

refer to: Door

Window Motor Initialization

(501-11 Glass,

Frames and Mechanisms, General
Procedures).

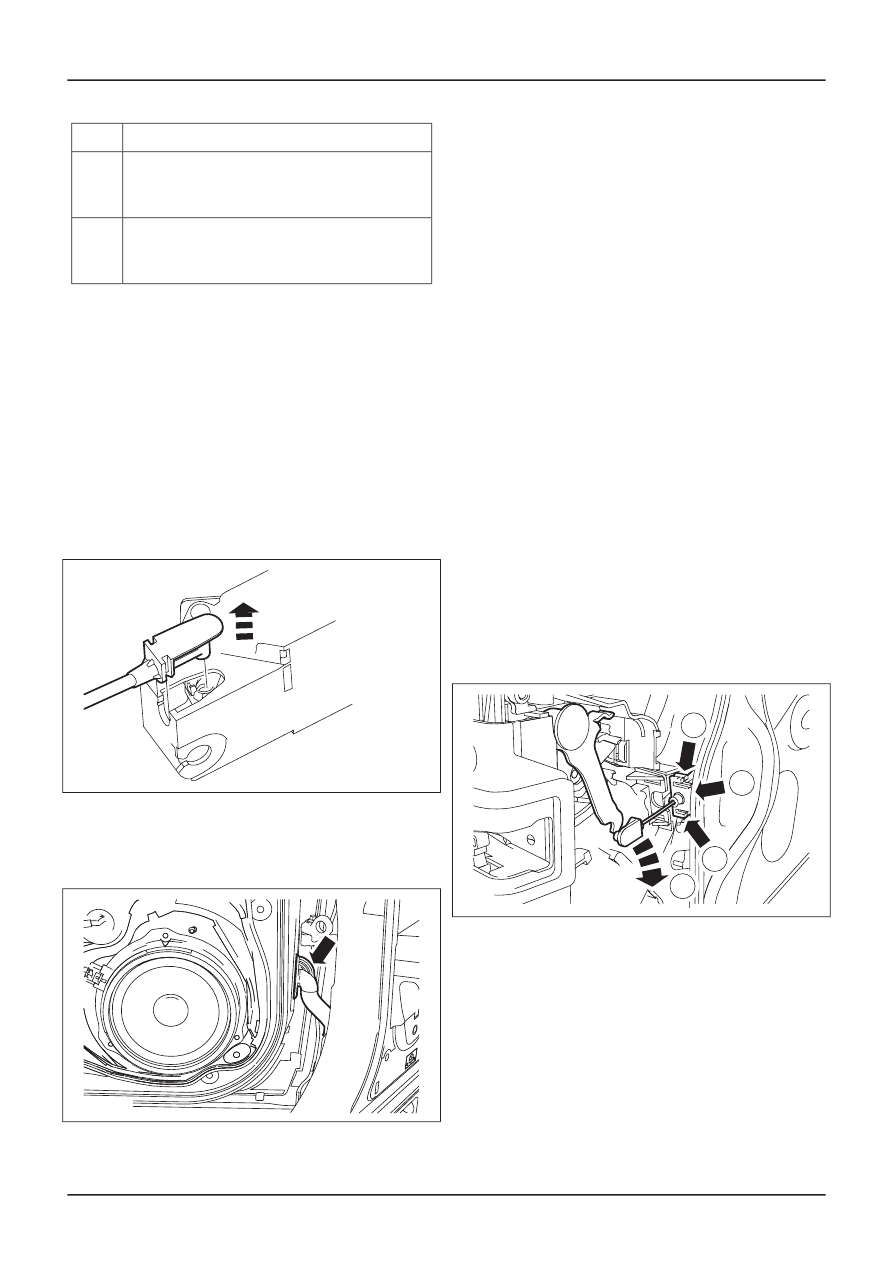

Removal Details

Item 3

Rear door latch remote control handle

lock

1. Operate the door latch remote control handle

lock to the lock position.

Item 4

Rear door latch remote control cable

1. Disconnect the rear door latch remote

control cable from the rear door latch remote
control.

E40720

Item 5

Rear door wiring harness

1. Detach and push the rear door wiring

harness into the rear door.

E47362

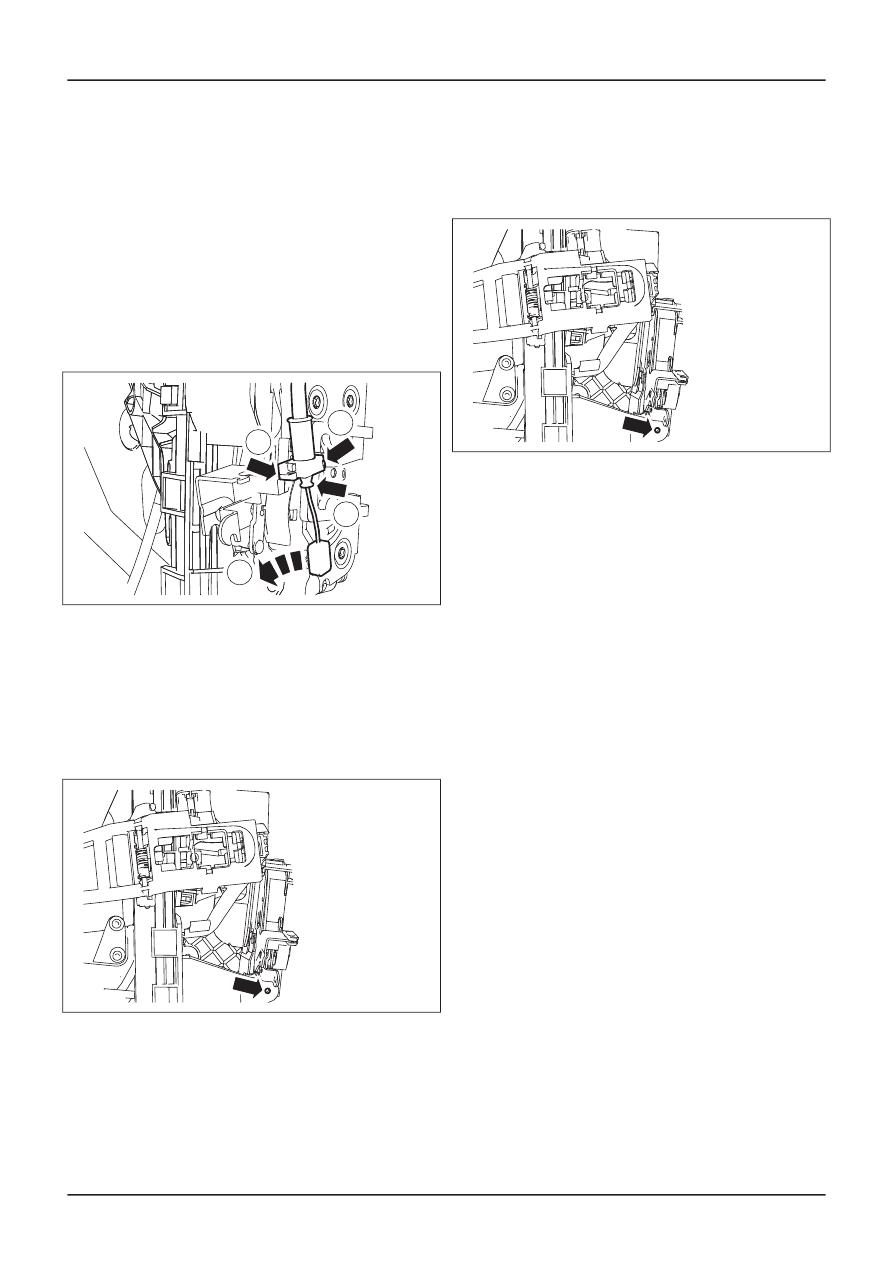

Item 8

Rear door latch remote control cable

1. NOTE: Do not kink the rear door latch remote

control cable.

NOTE: In order to remove the rear door latch
remote control cable from the rear door latch lever
the cable must be rotated.

Disconnect the rear door latch remote
control cable from the rear door latch.

1. Using a suitable screwdriver, detach the rear

door latch remote control cable locking tangs
from the rear door latch.

2. Detach the rear door latch remote control

outer cable from the rear door latch.

3. Rotate the rear door latch remote control

cable.

E41505

1

1

2

3

Item 9

Rear door handle, lock and latch

retaining bracket

1. Using a suitable

Electric hand drill remove

the rear door handle, lock and latch retaining
bracket rivets.

Item 10

Rear exterior door handle remote

control

1. NOTE: Do not kink the rear exterior door

handle remote control cable.

G296077en

501-14-

164

Handles, Locks, Latches and Entry Systems

501-14-

164

REMOVAL AND INSTALLATION

NOTE: In order to remove the rear exterior door
handle remote control cable from the rear door
latch lever the cable must be rotated.

Disconnect the rear exterior door handle
remote control cable from the rear door latch.

1. Using a suitable screwdriver, detach the rear

exterior door handle remote control outer
cable locking tangs from the rear door latch.

2. Detach the rear exterior door handle remote

control cable from the rear door latch.

3. Rotate the rear exterior door handle remote

control cable.

E41504

2

3

1

1

Item 11

Rear door latch

1. Detach the rear door latch.

• Using a suitable

Electric hand drill

remove

the rear door latch rivet.

E41463

Item 12

Rear door latch remote control handle

actuator rod

1. Remove the rear door latch.

1. Detach the rear door latch remote control

handle actuator rod from the front door latch.

Installation Details

Item 11

Rear door latch

1. Install the rear door latch.

• Using a suitable

Rivet gun

install the rear

door latch rivet.

E41463

Item 9

Rear door handle, lock and latch

retaining bracket

1. Align the rear door handle, lock and latch

retaining bracket to the rear door inner panel.

• Using suitable screws attach the rear door

handle, lock and latch retaining bracket to
the rear door inner panel.

G296077en

501-14-

165

Handles, Locks, Latches and Entry Systems

501-14-

165

REMOVAL AND INSTALLATION

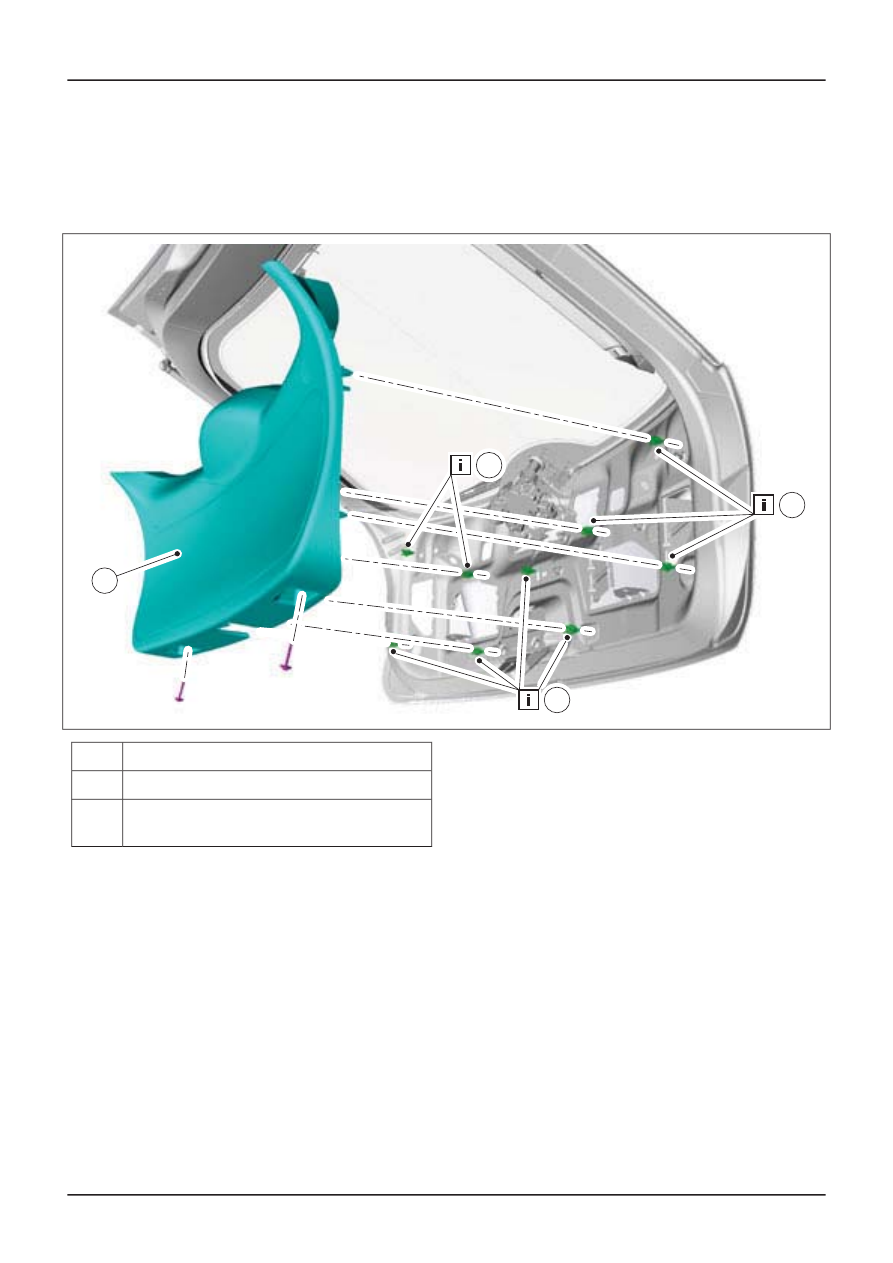

Liftgate Latch — 3-Door/5-Door

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E51265

1

2

2

2

Description

Item

Liftgate trim panel

1

Liftgate trim panel retaining clips

See Installation Detail

2

G410715en

501-14-

166

Handles, Locks, Latches and Entry Systems

501-14-

166

REMOVAL AND INSTALLATION
