Ford Focus RS (2011 year). Manual - part 58





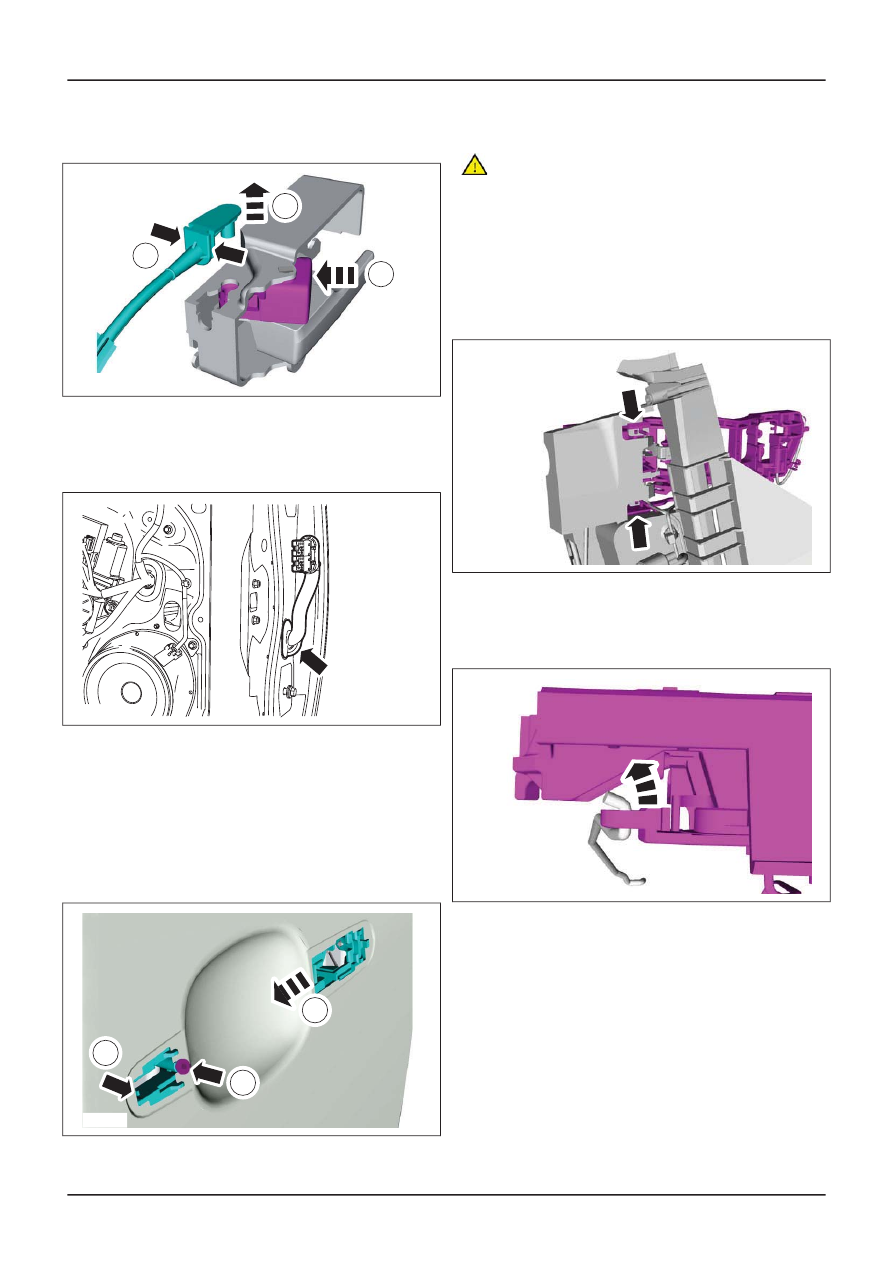

3. Detach the inner remote control cable from

the remote control handle lock lever.

E52632

1

2

3

Item 11

Front door wiring harness

1. Detach and push the front door wiring

harness into the front door.

E47360

Item 12

Front door lock actuator retaining screw

1. Detach the front door lock actuator .

1. Loosen the door lock actuator retaining

screw.

2. Release the door lock actuator retaining clip.
3. Slide the door lock actuator towards the front

of the vehicle.

E51955

1

2

3

Item 13

Front door inner panel

CAUTION: When removing the front door
inner panel, care must be taken that the
door wiring harness is not trapped or
placed under excessive strain.

Item 14

Front door lock actuator

1. Detach the front door lock actuator from the

front door handle, lock and latch retaining
bracket.

E51956

Item 15

Front door lock cylinder actuator rod

1. Detach the front door lock cylinder actuator

rod from the front door lock actuator.

E51959

Item 16

Front door exterior handle remote

control cable

1. Detach the front exterior door handle remote

control cable from the front door lock
actuator.

1. Using a suitable flat blade screwdriver,

release the exterior front door handle remote
control cable retaining clips.

G413510en

501-14-

143

Handles, Locks, Latches and Entry Systems

501-14-

143

REMOVAL AND INSTALLATION

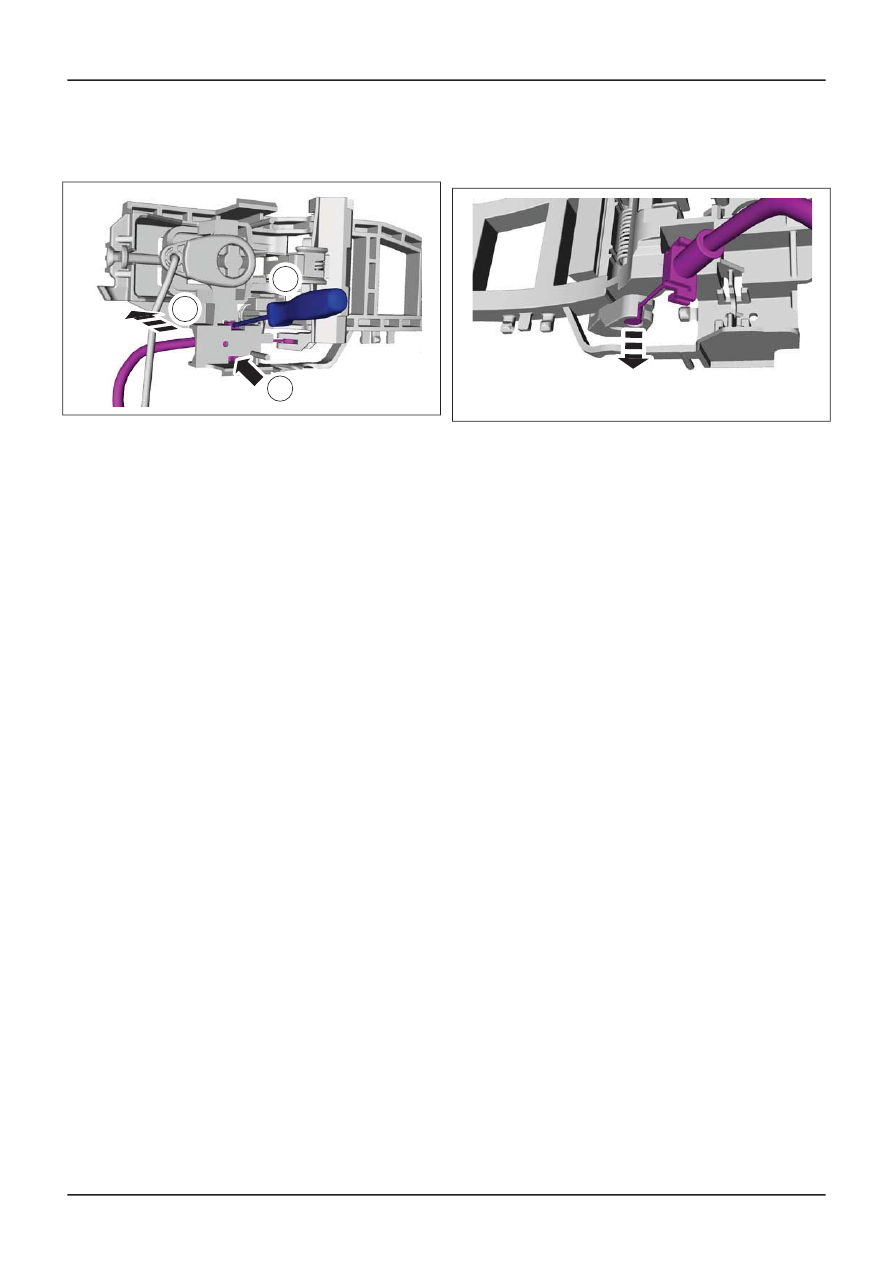

2. Slide the exterior front door handle remote

control cable off of the front door lock
actuator.

E51994

1

1

2

2. Align the exterior front door handle remote

control inner cable with the slot in the front
door lock actuator and remove.

E51995

Installation Details

Item 13

Front door inner panel

1. Before installing the front door inner panel

retaining bolts, feed the door wiring harness
electrical connector through the front door
wiring harness hole.

Item 12

Front door lock actuator retaining screw

1. Install the front door lock actuator to the

front door.

2. Tighten the front door lock actuator retaining

screw.

Item 5

Door hinge retaining bolts

1. Apply a coating of

adhesive to

the door hinge

retaining bolts.

G413510en

501-14-

144

Handles, Locks, Latches and Entry Systems

501-14-

144

REMOVAL AND INSTALLATION

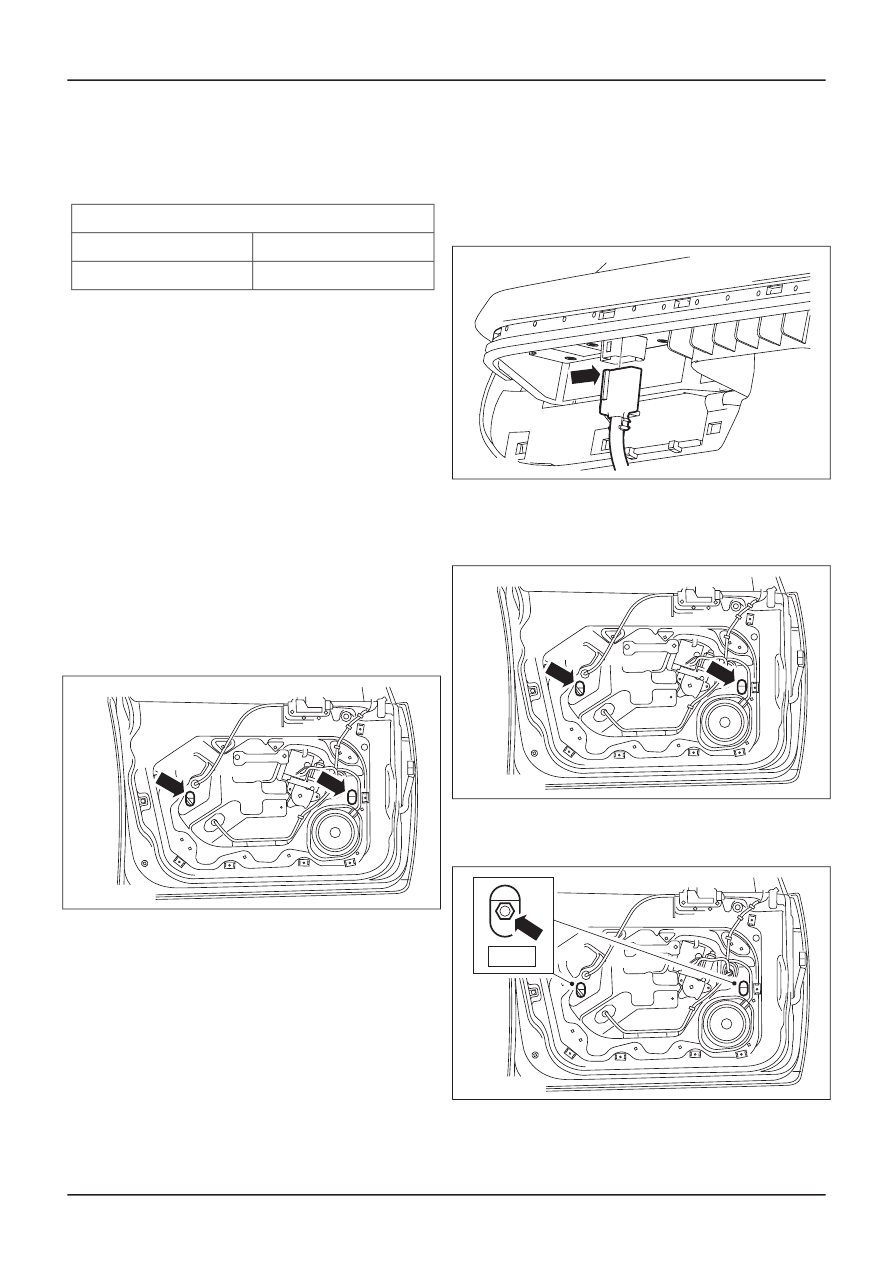

Front Door Lock Actuator — 4-Door/5-Door/Wagon, Vehicles With:

Keyless Vehicle System

Materials

Specification

Name

WSK-M2G349-A7

Adhesive - Loctite 243

1. Remove the front door trim panel.

For additional information,

refer to: Front

Door Trim Panel - 4-Door/5-Door/Wagon

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

2. Remove the exterior front door handle.

For additional information,

refer to: Exterior

Front Door Handle - Vehicles With: Keyless
Vehicle System

(501-14 Handles, Locks,

Latches and Entry Systems, Removal and
Installation).

3. Connect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General Procedures).

4. Remove the front door window regulator

grommets.

E42003

5. NOTE: Support the front door power window

control unit.

Connect the front door power window control
switch electrical connector.

E39524

6. Using the front door power window control

switch, align the window glass clamp bolts
with the access holes.

E42003

7. Loosen the front door window glass clamp

retaining bolts.

TIE39519

8 Nm

8. Raise the front door window glass.

G413506en

501-14-

145

Handles, Locks, Latches and Entry Systems

501-14-

145

REMOVAL AND INSTALLATION

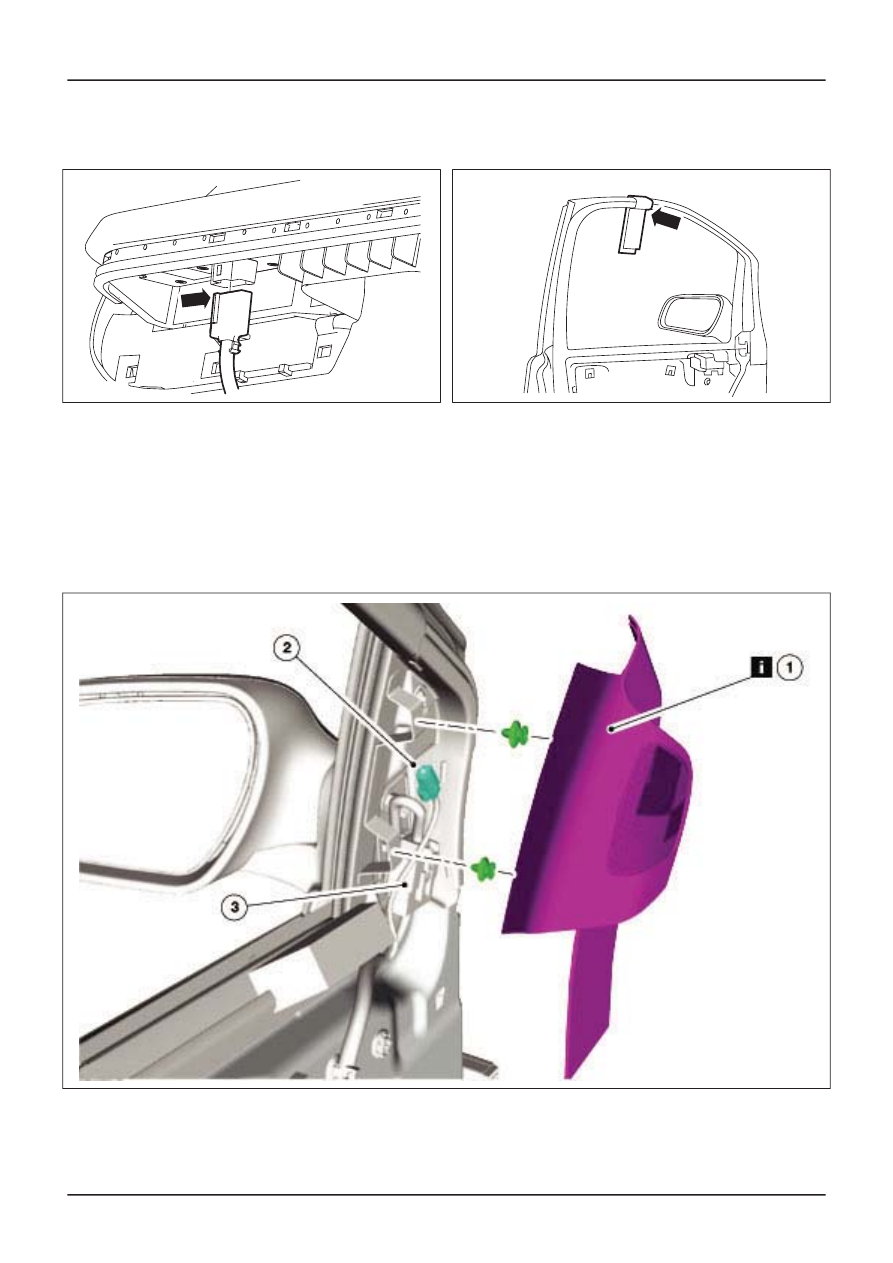

9. Disconnect the front door power window

control switch electrical connector.

E39524

10. Using suitable tape, secure the front door

window glass to the front door.

E42004

11. Disconnect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General
Procedures).

12. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E51757

G413506en

501-14-

146

Handles, Locks, Latches and Entry Systems

501-14-

146

REMOVAL AND INSTALLATION

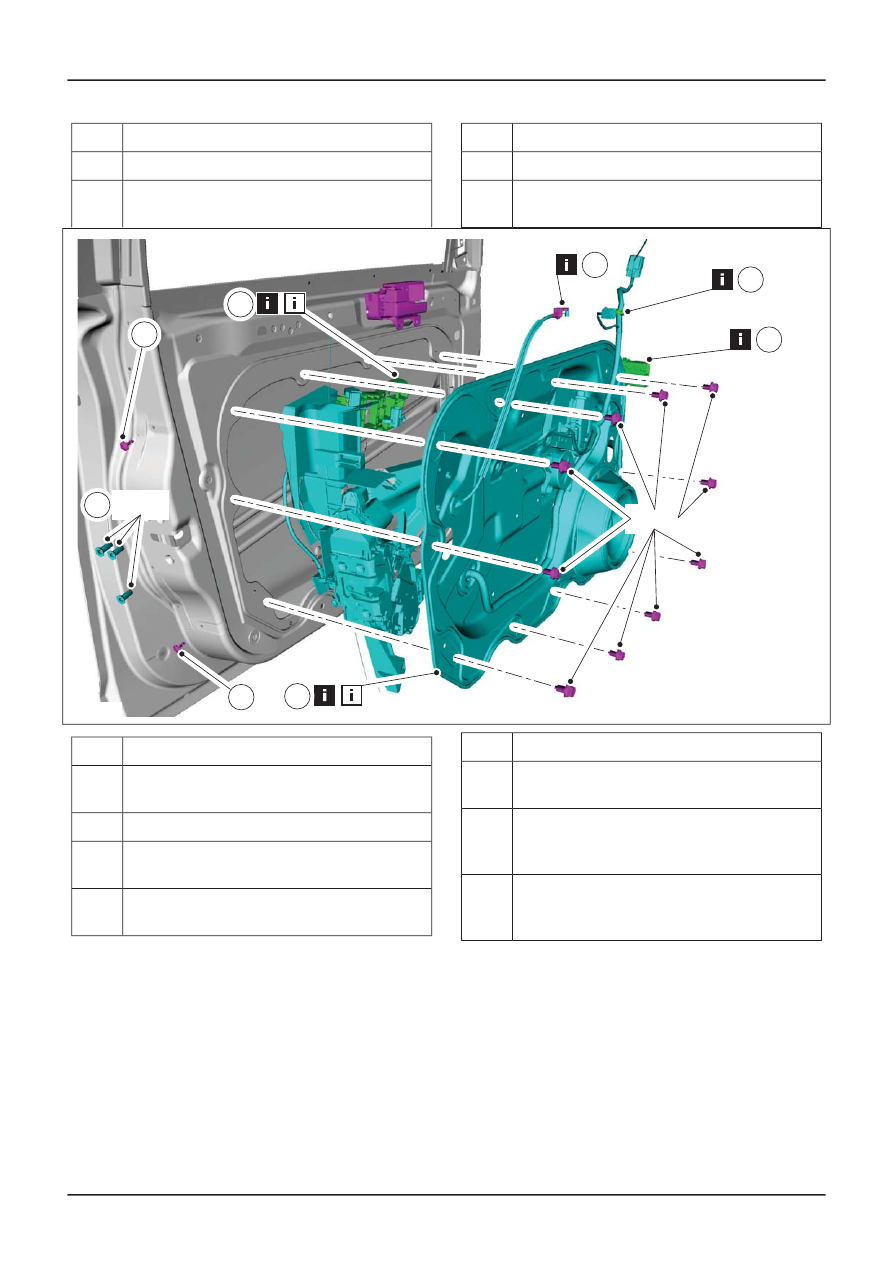

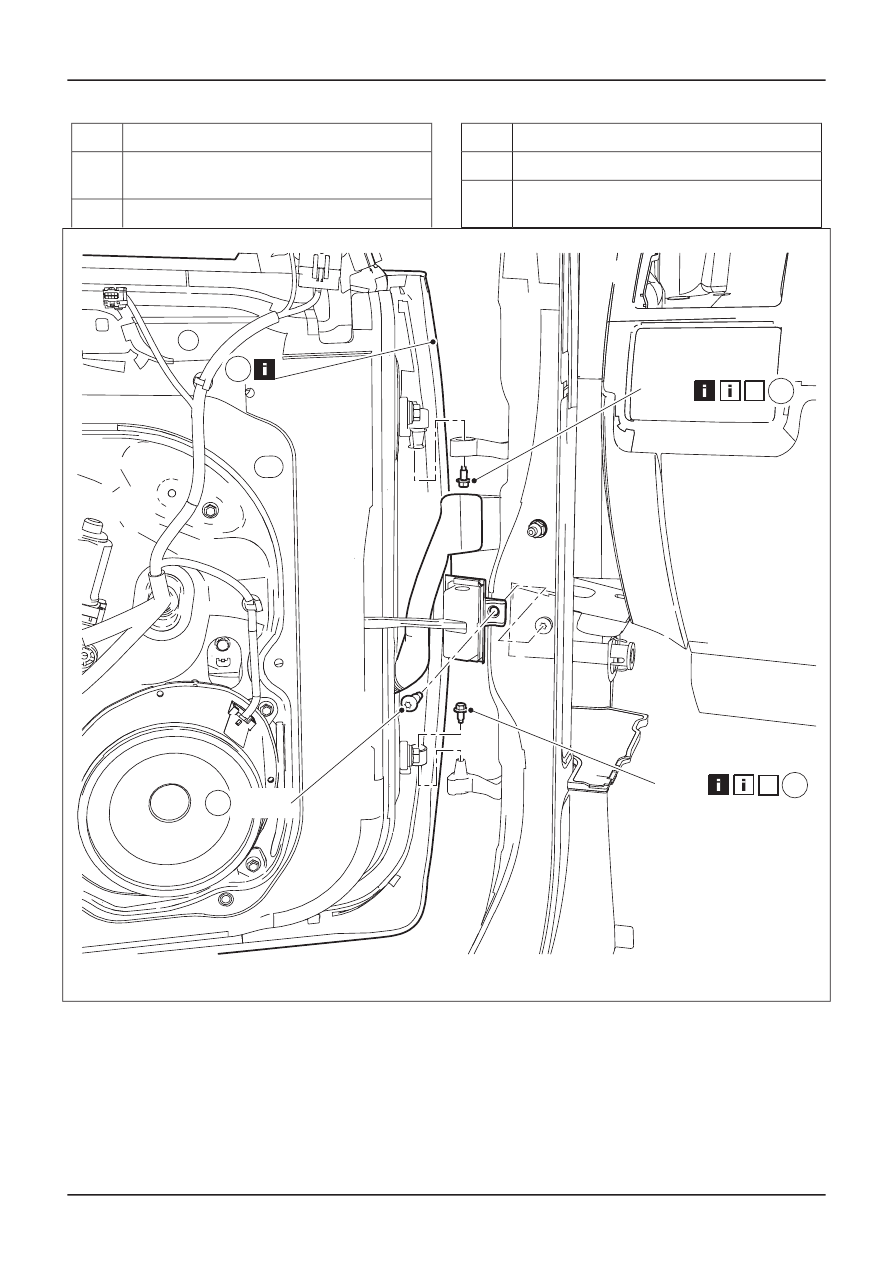

Description

Item

Exterior mirror interior trim panel

See Removal Detail

1

Front door tweeter speaker electrical

2

Description

Item

connector

Exterior mirror electrical connector (if
equipped)

3

E47359

6

15 Nm

5

15 Nm

23 Nm

4

N

5

N

G413506en

501-14-

147

Handles, Locks, Latches and Entry Systems

501-14-

147

REMOVAL AND INSTALLATION

Description

Item

Door check strap

4

Door hinge retaining bolts

See Removal Detail

5

Description

Item

See Installation Detail

Door (left-hand door shown)

See Removal Detail

6

E52072

8

10

8 Nm

7

8 Nm

13

12

9

11

7

Description

Item

Front door handle, lock and latch retaining
bracket retaining screw

7

Front door latch retaining bolts

8

Front door wiring harness retaining clip

See Removal Detail

9

Front door latch remote control cable

See Removal Detail

10

Description

Item

Front door wiring harness

See Removal Detail

11

Front door lock actuator retaining screw

See Removal Detail
See Installation Detail

12

Front door inner panel

See Removal Detail
See Installation Detail

13

G413506en

501-14-

148

Handles, Locks, Latches and Entry Systems

501-14-

148

REMOVAL AND INSTALLATION

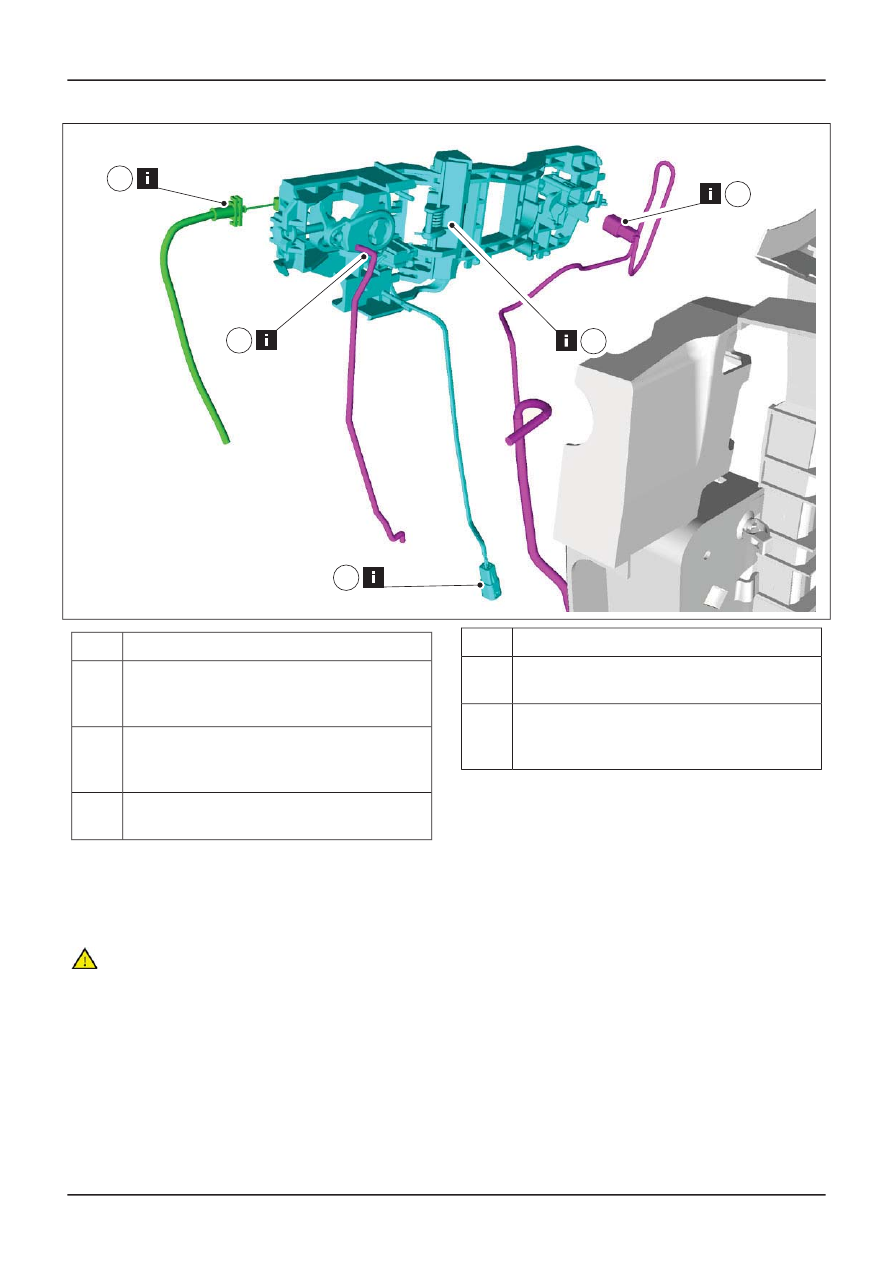

E51960

15

16

14

17

18

Description

Item

Exterior front door handle RKE electrical
connector

See Removal Detail

14

Front door lock cylinder position sensor
electrical connector

See Removal Detail

15

Front door handle reinforcement

See Removal Detail

16

Description

Item

Front door lock cylinder actuator rod

See Removal Detail

17

Front door exterior handle remote control
cable

See Removal Detail

18

13. To install, reverse the removal procedure.

Removal Details

Item 1

Exterior mirror interior trim panel

CAUTION: Do not place excessive strain
on the exterior mirror and front door
tweeter speaker wiring harness.

G413506en

501-14-

149

Handles, Locks, Latches and Entry Systems

501-14-

149

REMOVAL AND INSTALLATION

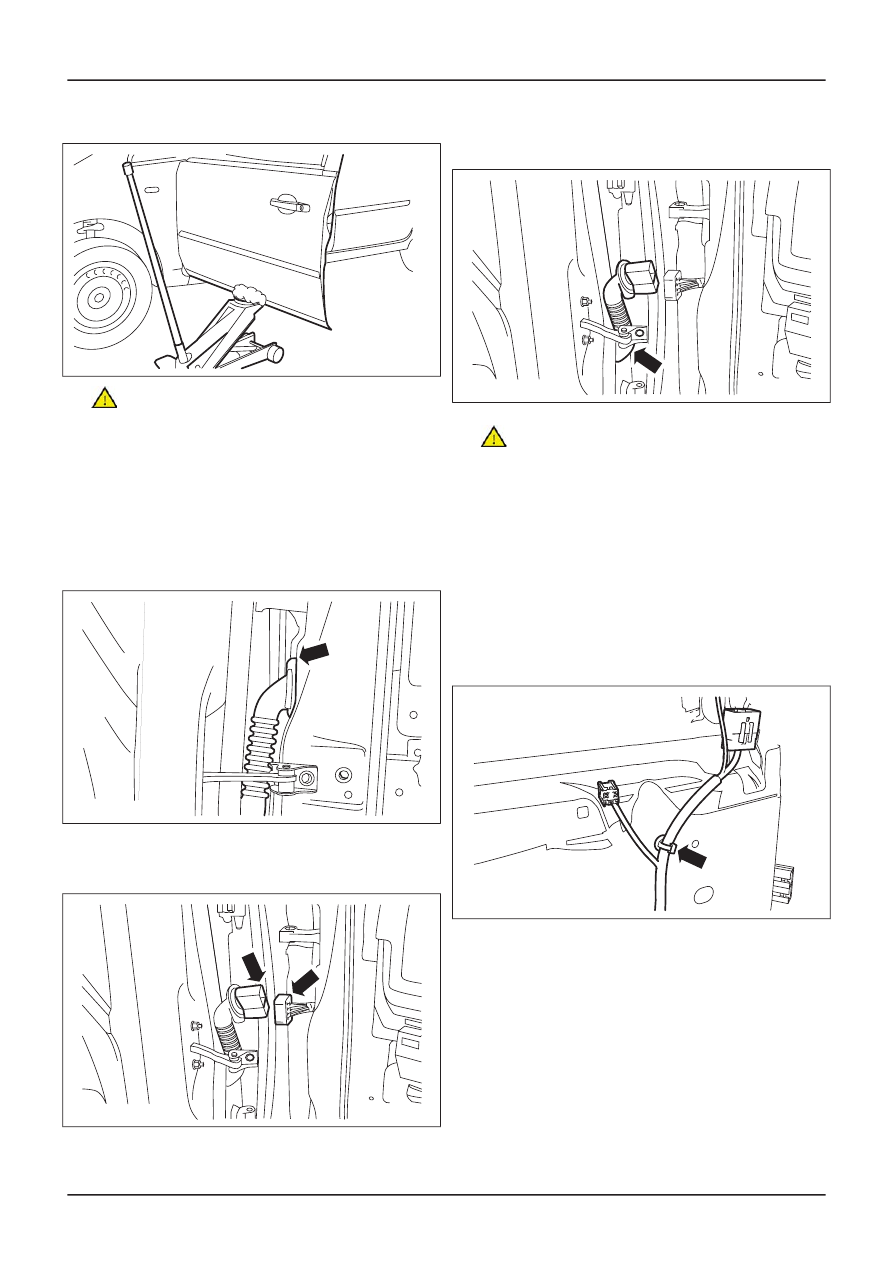

Item 5

Door hinge retaining bolts

TIE41214

1.

CAUTION: Protect the door using a soft

cloth to prevent damage to the front door.

With the aid of another technician and a
suitable trolly jack, support and detach the
front door from the front door hinges.

Item 6

Door (left-hand door shown)

1. Detach the electrical connector from the

A-pillar.

TIE41215

2. Remove the front door.

• Disconnect the electrical connector.

TIE41216

3. Push the front door wiring harness into the

door.

E47281

4.

CAUTION: After the front door wiring

harness electrical connector has been
disconnected, position the front door back
onto the front door hinges. Failure to follow
this instruction may cause damage to the
front door.

Position the front door onto the front door
hinges.

Item 9

Front door wiring harness retaining clip

1. Detach the front door wiring harness

retaining clip from the front door.

E47330

G413506en

501-14-

150

Handles, Locks, Latches and Entry Systems

501-14-

150

REMOVAL AND INSTALLATION
