Дэу Тико. Стеклоочистители

Технические характеристики

Стеклоочистители переднего стекла

Рабочее напряжение      12 В

Количество рабочих ходов - 40 в минуту

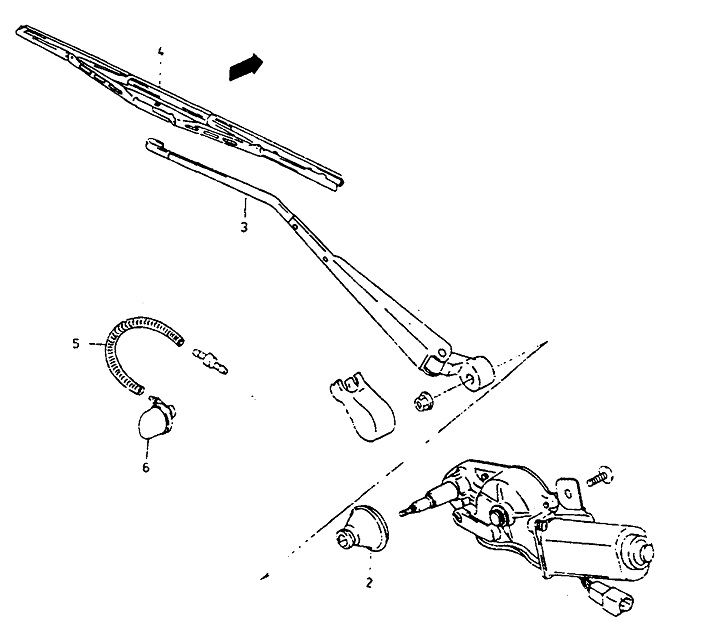

Стеклоочиститель заднего стекла

1 - электродвигатель с редуктором,

2 - защитный колпачок,

3- плечо рычага,

4 - щетка,

5 - магистраль,

6 - сопло.

Автомобиль оснащен двойным стеклоочистителем переднего стекла и одинарным

- заднего стекла. Стеклоочиститель переднего стекла может работать в трех режимах:

- прерывистая работа, когда производится одно колебание каждые 3...5 секунд:

- медленная работа;

- быстрая работа; Стеклоочиститель переднего стекла состоит из электродвигателя с редуктором, системы рычагов, щеток и управления, обеспечивающего автоматический возврат щеток в исходную позицию при переводе рычажка выключателя в положение выключено. Со-вместно с дворником работает и омыватель переднего стекла, состоящий из насоса, приводимого в действие электродвигателем, бачка с жидкостью, магистралей и сопел. Омыватель включается рычажком включения стеклоочистителей, путем передвижения его перпендикулярно к плоскости рулевого колеса. Стеклоочиститель заднего стекла состоит из
электродвигателя с редуктором, рычага, щетки и управления. Совместно со стеклоочистителем работает и омыватель заднего стекла, состоящий из насоса, приводимого в действие электродвигателем, магистрали и сопла. Стеклоочиститель заднего стекла включается, вместе с омывателем, отдельным выключателем и работает только с одной скоростью.

Обслуживание

Регулярно (например, раз в полгода) пополнять бачок опрыскивателя. Проверять техниче
ское состояние всех элементов и, в случае необходимости, заменять поврежденные детали.

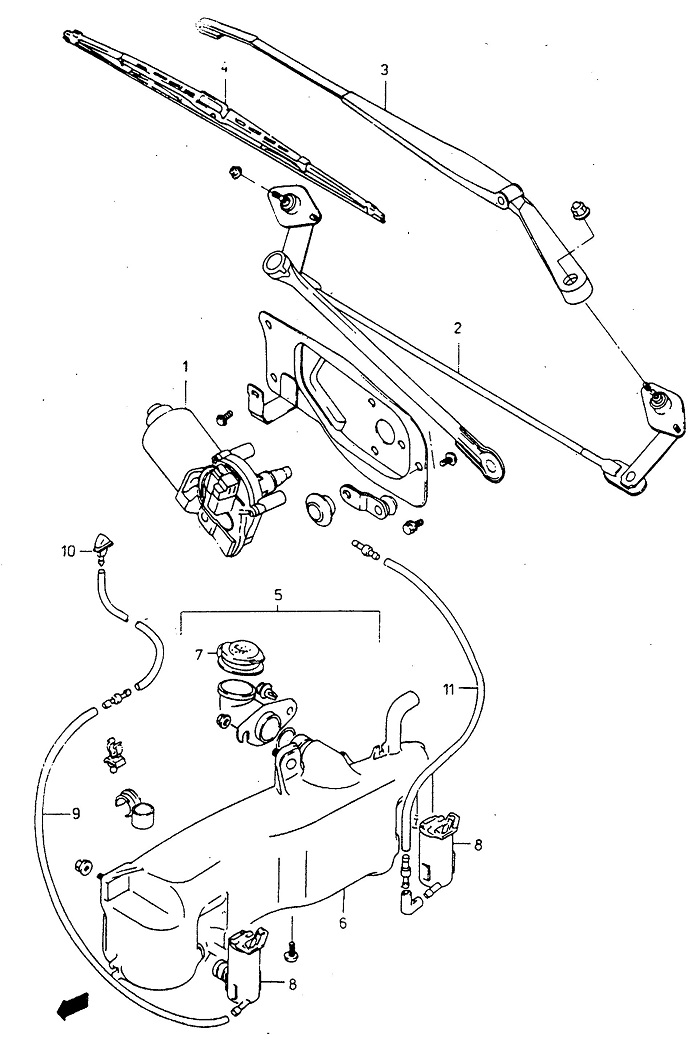

Стеклоочиститель переднего стекла

1 - электродвигатель с

редуктором,

2 - система рычагов,

3 - плечо рычага,

4 - щетка,

5 - комплект омывателя,

6 - бачок омывателя,

7 - пробка бачка,

8 - насос омывателя,

9 - магистраль о омывателя

переднего стекла,

10 - сопло,

11 - магистраль омывателя

заднего стекла.
