Контрольная лампа аварийной сигнализации
1 х 1,4 Вт

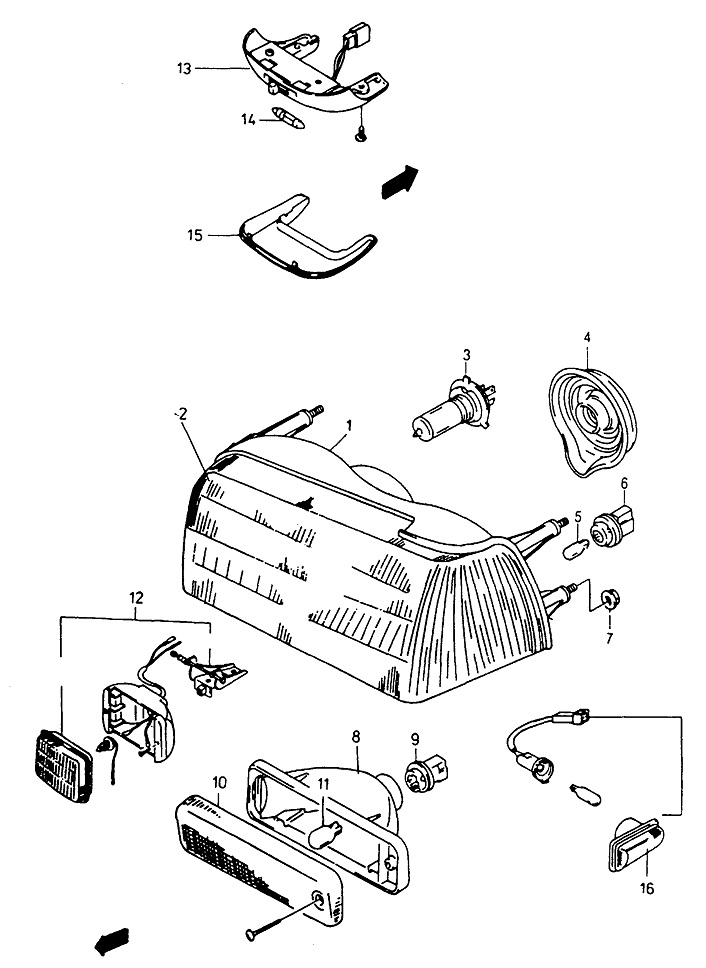

Освещение автомобиля
1 - фара,
2 - подфарник фары,
3 - лампа Н4 59/60 Вт дальнего и
ближнего света,
4 - крышка лампы,
5 - лампочка габаритных огней,
6 - патрон лампы,
7 - гайка,
8 - передний указатель поворотов,
9 - патрон лампы,
10 - подфарник указателя поворотов,
11 - лампа указателя поворотов,
12 - задняя противотуманная лампа,
13 - корпус плафона освещения салона,
14 - лампочка освещения салона,
15- рассеиватель плафонаосвещения
салона,
16 - боковой указатель поворота.
Обслуживание
Каждые 10000 км пробега следует проверять свет фар на станции
обслуживания. Разовое обслуживание освещения возникает в сйязи с
ограниченным сроком службы всех ламп, что чаще всего приводит к
необходимости замены перегоревшей лампочки. После снятия патрона или
подфарника лампы, прикрепленного винтами, необходимо извлечь
пов'режденную лампу и заменить ее новой с теми же характеристиками.
Колбу лампы не следует брать голыми руками, т.к. это негативно
сказывается на ее долговечности. Вынимать и вставлять лампу нужно с
помощью бумажной салфетки или чистой тряпки. Особенно это касается
галогенных ламп дальнего и ближнего света. В случае касания колбы лампы,
ее необходимо протереть чистой тряпкой, смоченной спиртом. Чтобы
избежать случайного короткого замыкания в электрооборудовании,
необходимо перед сменой лампы выключить двигатель и обесточить всю
систему, вынув ключ из замка зажигания.
Доступ к различным лампам осуществляется следующим образом:
• Лампы дальнего и ближнего света.
Со стороны отсека двигателя, после снятия резиновой крышки и пружинных
защелок, вынуть патрон вместе с лампочкой. С целью сохранения
необходимого углового положения лампочки, вложить патрон в гнездо (во
время монтажа) так, чтобы его выступ вошел в паз гнезда.
• Лампы передних габаритных огней.
С внутренней стороны крыла, после вы-винчивания винтов и снятия
пластмассового держателя, извлечь из гнезда патрон вместе с лампой.
Лампы передних указателей поворотов. После вывинчивания крепящего винта,
отклонить и снять подфарник.
Лампы боковых указателей поворотов. Тонким и острым инструментом поддеть
и вынуть подфарник лампы.

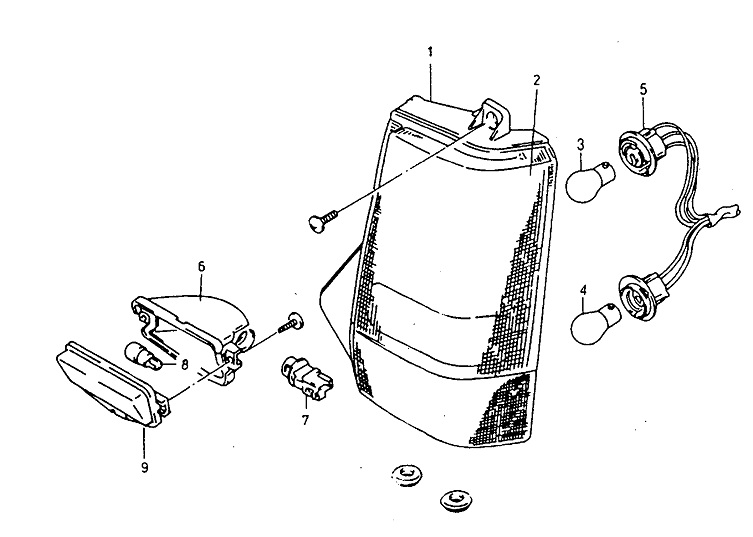

Лампы заднего комбинированного фонаря. После вывинчивания крепящего
винта, отклонить и снять подфарник.
Лампа заднего противотуманного света.
С внутренней стороны заднего бампера извлечь из гнезда патрон вместе с
лампой.
Лампочка освещения салона Тонким и острым инструментом поддеть и снять
рассеиватель лампочки.
