Снятие и установка элементов передней части кузова

Уплотнитель передней части

Все места, откуда могут произойти утечки воды, уплотнены в процессе производства прочными уплотнителями высокого качества. Если необходимо уплотнение отдельного участка, используйте уплотнитель с высоким качеством и средней плотности, который будет сохранять свои пластические характеристики в процессе эксплуатации и при необходимости может быть окрашен.

Вентиляционная решетка

Снятие

Снимите рычаг стеклоочистителя в сборе.

Выверните винты и снимите вентиляционную решетку в следующем порядке:

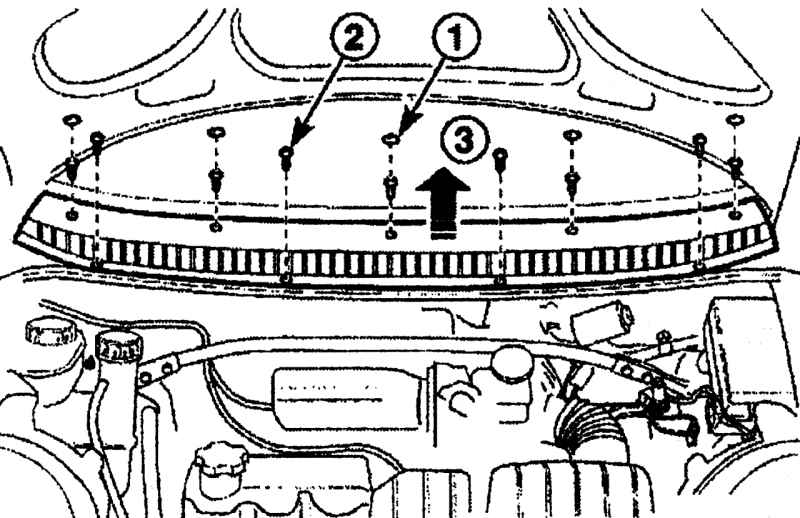

Рис. 10.114. Снятие вентиляционной решетки: 1 — винты; 2 — пластиковые зажимы; 3 — вентиляционная решетка

-снимите заглушки и выверните винты 1 (рис. 10.114);

-снимите нижние крепежные пластиковые зажимы 2;

-закройте капот;

-поднимите вентиляционную решетку 3;

-отсоедините разъем переднего шланга омывателя;

-снимите вентиляционную решетку.

Установка

Подсоедините разъем переднего шланга омывателя.

Установите вентиляционную решетку и закрепите зажимами и винтами.

Установите рычаг стеклоочистителя в сборе.

Капот

Снятие

Откройте капот и подложите чистую ветошь под его углы, чтобы защитить лакокрасочное покрытие автомобиля при снятии капота.

Используя маркер, отметьте положение шарниров на капоте.

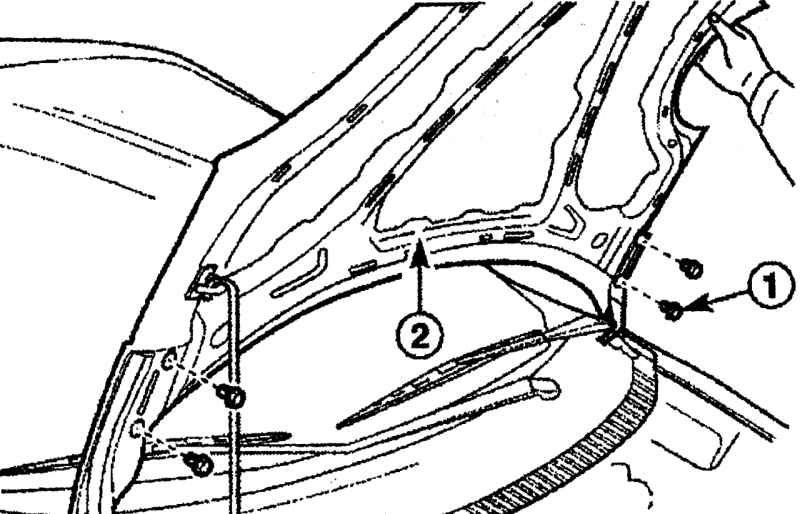

Рис. 10.115. Расположение болтов (1) крепления шарниров капота (2)

Попросите помощника поддержать капот в открытом положении, выверните болты 1 (рис. 10.115) крепления левого и правого шарниров капота 2, соблюдая осторожность, снимите капот.

Проверьте состояние шарниров капота на наличие люфта и износа, при необходимости замените их.

Установка

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

С двумя помощниками установите капот и ввинтите от руки болты крепления шарниров капота. Выровняйте шарниры капота в соответствии с ранее сделанными метками, затяните болты крепления капота.

Петля капота

Снятие

Снимите капот.

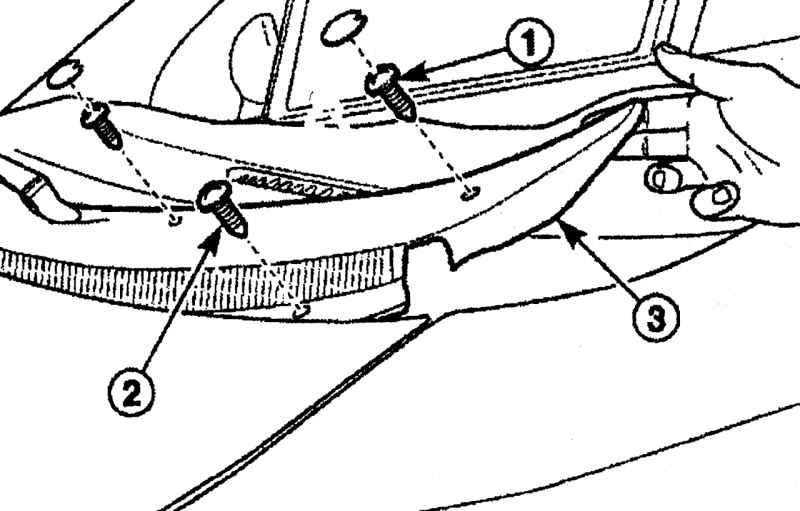

Рис. 10.116. Снятие петли капота: 1 — винты с заглушками; 2 — винты; 3 — вентиляционная решетка

Снимите заглушки и выверните винты 1 (рис. 10.116).

Выверните винты 2 и снимите вентиляционную решетку 3.

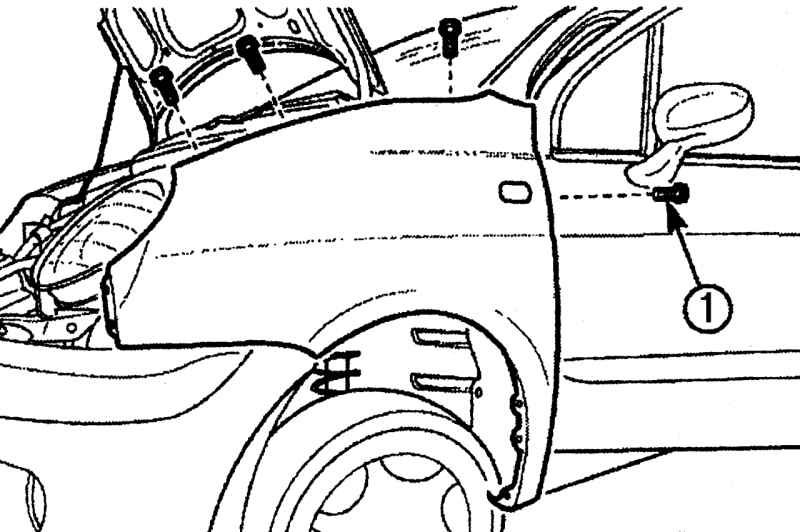

Рис. 10.117. Расположение болтов (1) крепления верхней части переднего крыла

Выверните болты 1 (рис. 10.117) крепления верхней части крыла.

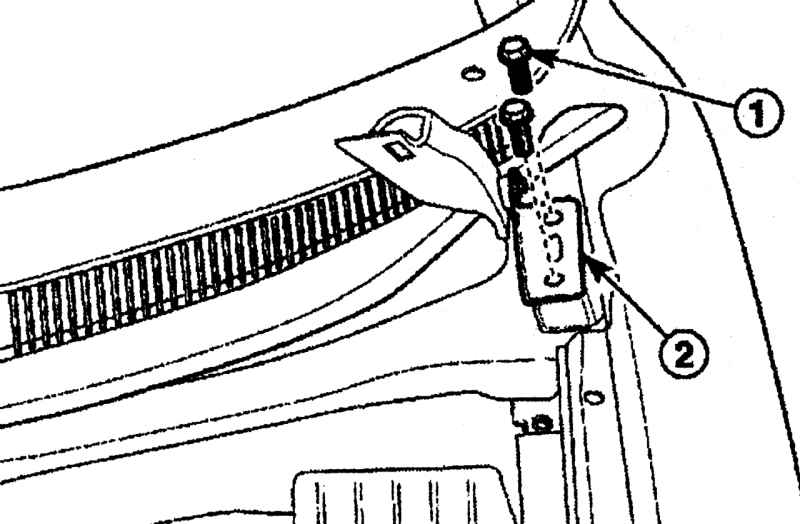

Рис. 10.118. Расположение болтов (1) крепления петли (2) капота

Выверните болты 1 (рис. 10.118) и снимите петлю 2 капота.

Установка

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите петлю капота и закрепите болтами.

Вверните болты вдоль верхней части крыла.

Установите вентиляционную решетку и закрепите зажимами и винтами.

Установите капот.

Опорный рычаг капота

Снятие

Откройте капот и закрепите его в открытом положении.

Снимите опору с капота в следующем порядке:

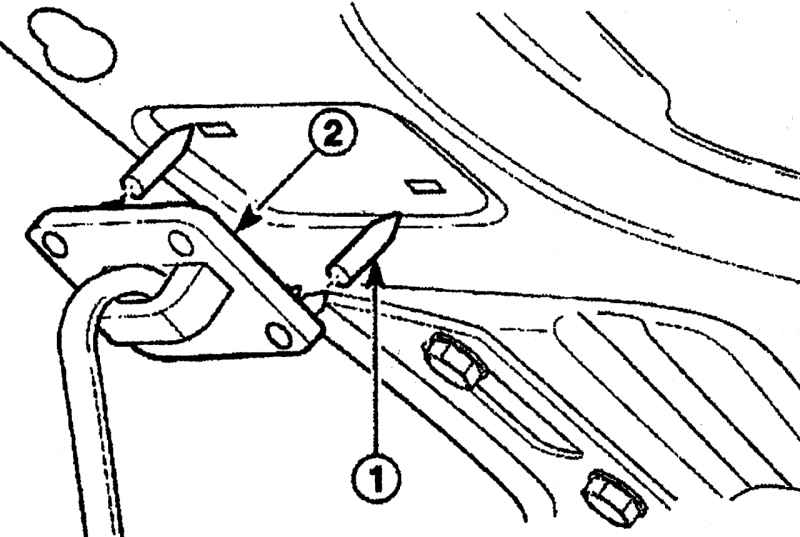

Рис. 10.119. Снятие опорного рычага капота: 1 — штифты; 2 — опора капота

- острым буравчиком вдавите штифты 1 (рис. 10.119);

- снимите опору капота 2.

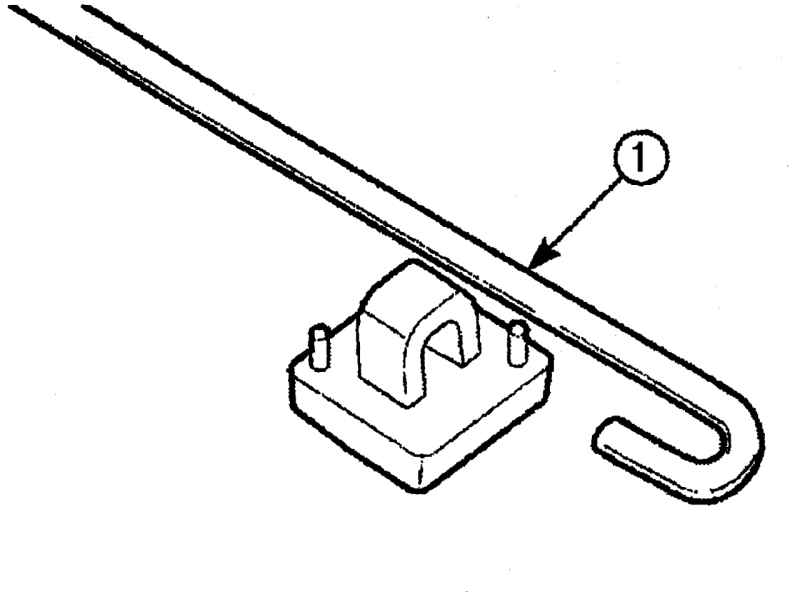

Рис. 10.120. Снятие опорного рычага капота (1) с опоры капота

Снимите опорный рычаг капота 1 (рис. 10.120) с опоры капота.

Установка

Установите опорный рычаг капота на опоре капота.

Установите опору капота на капоте и закрепите штифтами.

Защелка капота

Снятие

Откройте капот.

Снимите защелку капота в следующем порядке:

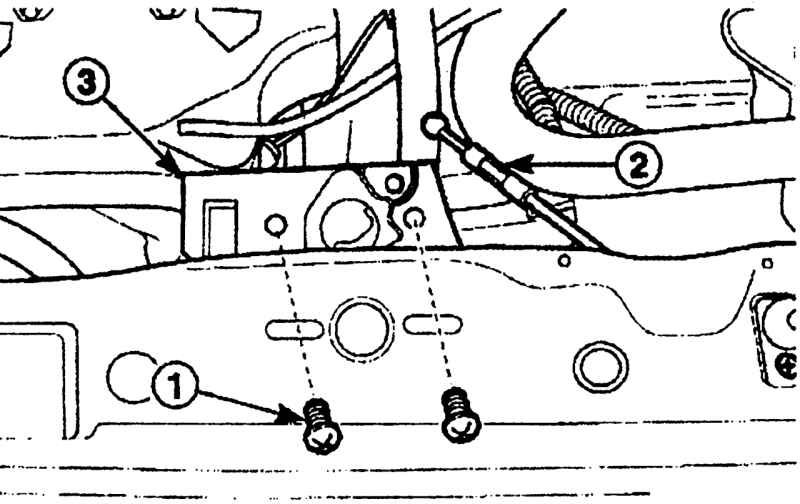

Рис. 10.121. Снятие защелки капота: 1 — винты; 2 — защелка капота; 3 — трос открытия замка капота

-выверните винты 1 (рис. 10.121);

-отсоедините трос 3 открытия замка капота;

-снимите защелку капота 2.

Установка

Подсоедините трос открытия замка капота к защелке.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите защелку капота и закрепите винтами.

Закройте капот.

Рычаг открытия защелки капота

Снятие

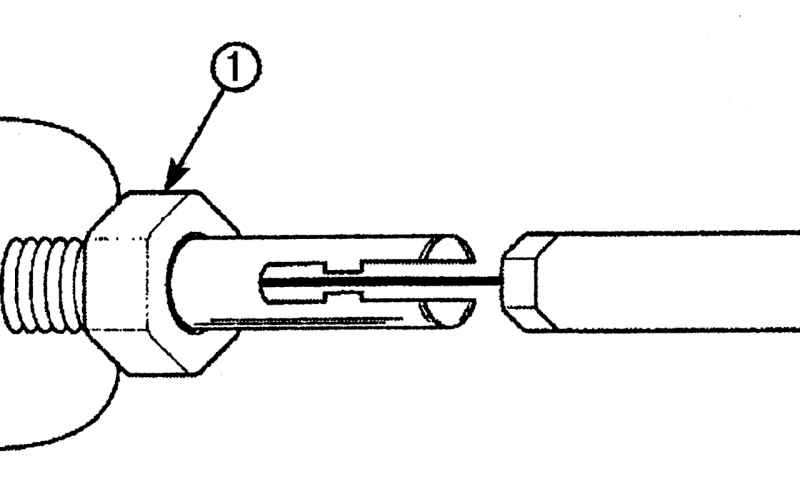

Рис. 10.122. Расположение гайки (1) троса открытия защелки капота

Отверните гайку 1 (рис. 10.122) троса открытия защелки капота в панели управления.

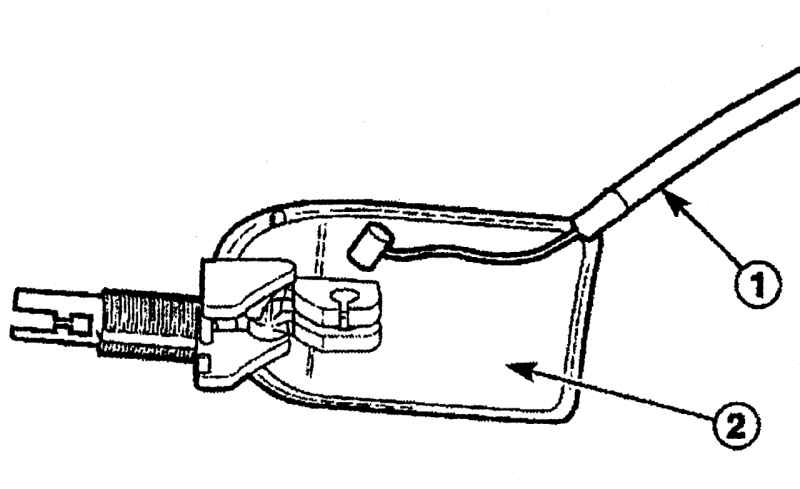

Рис. 10.123. Отсоединение троса (1) от рычага (2) открытия защелки капота

Отсоедините трос 1 (рис. 10.123) и снимите рычаг 2 открытия защелки капота.

Установка

Подсоедините трос открытия защелки капота к рычагу защелки капота.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите рычаг открытия защелки капота в панель управления и вверните гайку защелки капота.

Трос открытия защелки капота

Снятие

Снимите трос открытия защелки капота с панели управления.

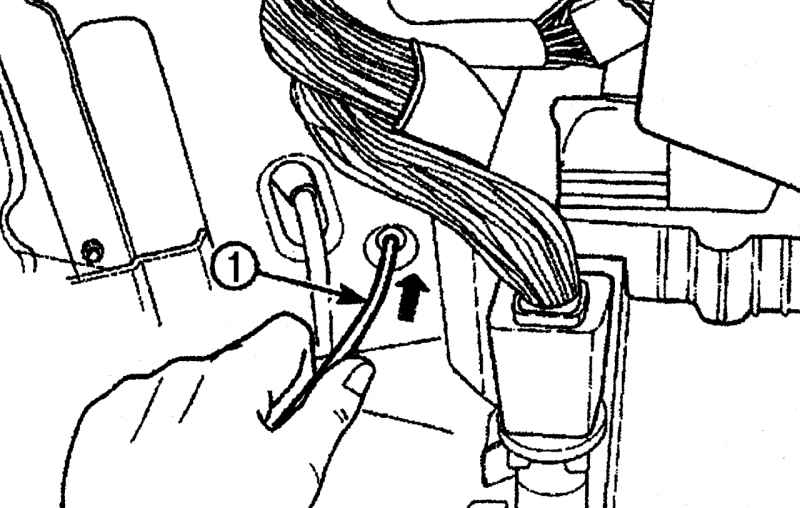

Рис. 10.124. Снятие троса (1) открытия защелки капота

Переместите трос 1 (рис. 10.124) по направлению стрелки к моторному отсеку через отверстие в кузове.

Откройте капот и закрепите его в открытом положении.

Отсоедините трос открытия защелки капота с защелки капота.

Снимите пластиковую полоску и снимите трос открытия защелки капота.

Установка

Подсоедините трос открытия защелки капота к защелке капота.

Подготовьте трос открытия защелки капота с пластиковой полоской.

Нажмите на трос по направлению к моторному отсеку через отверстие в кузове.

Подсоедините трос открытия защелки капота к рычагу открытия защелки капота.

Крыло

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Поднимите автомобиль и установите на опоры.

Снимите передние колеса.

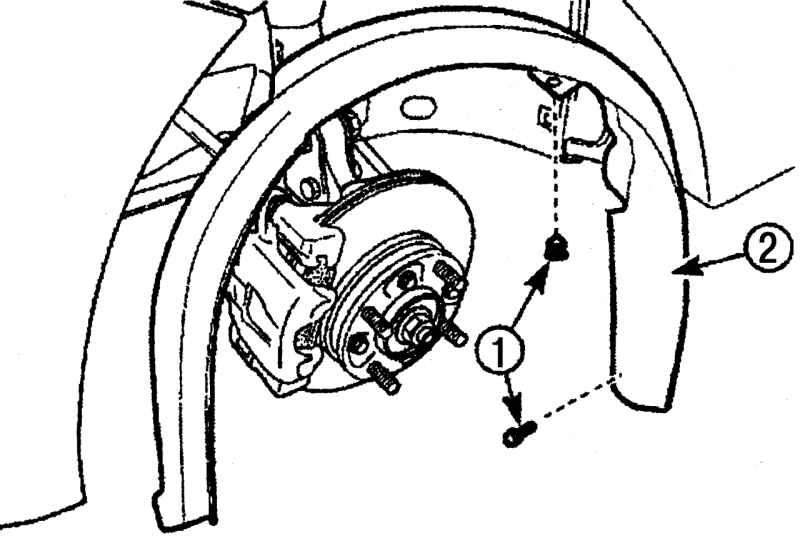

Рис. 10.125. Расположение винтов (1) крепления грязезащитных щитков (2) арок передних колес

Выверните винты 1 (рис. 10.125), освободите фиксаторы и снимите грязезащитные щитки 2 арки передних колес.

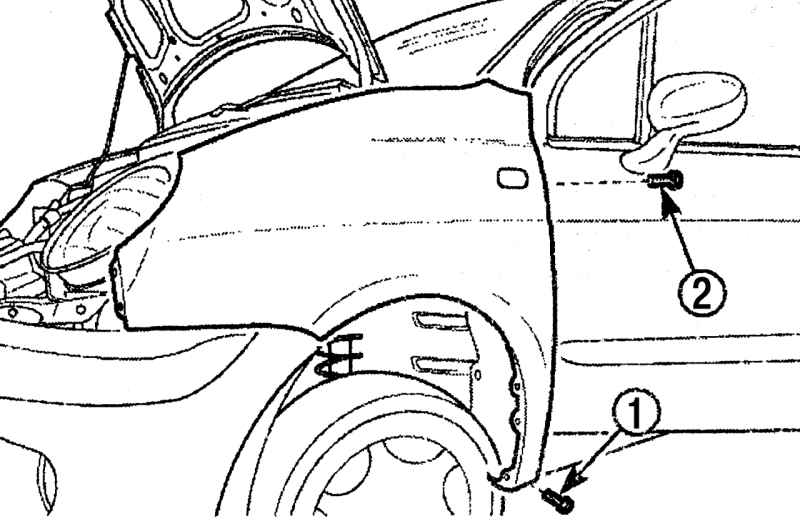

Рис. 10.126. Расположение болтов (1) крепления нижней части переднего крыла и болтов (2) крепления к передней стойке

Выверните болт 1 (рис. 10.126) крепления нижней части переднего крыла и болт 2 крепления к передней стойке.

Откройте переднюю дверь и выверните болт 2 крепления крыла к передней стойке.

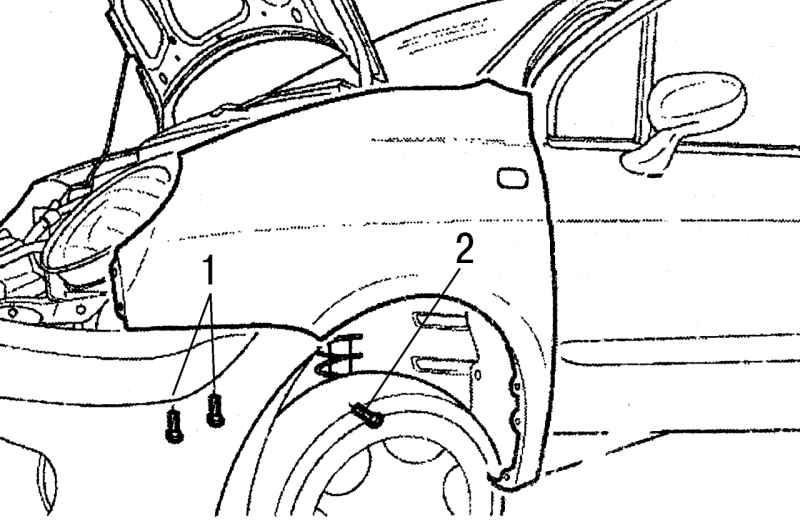

Рис. 10.127. Расположение болтов (1) крепления переднего крыла к облицовке бампера и переднего болта (2) крепления крыла

Выверните болты 1 (рис. 10.127) крепления переднего крыла к облицовке бампера.

Выверните передний болт 2 крепления крыла.

Опустите автомобиль.

Снимите вентиляционную решетку.

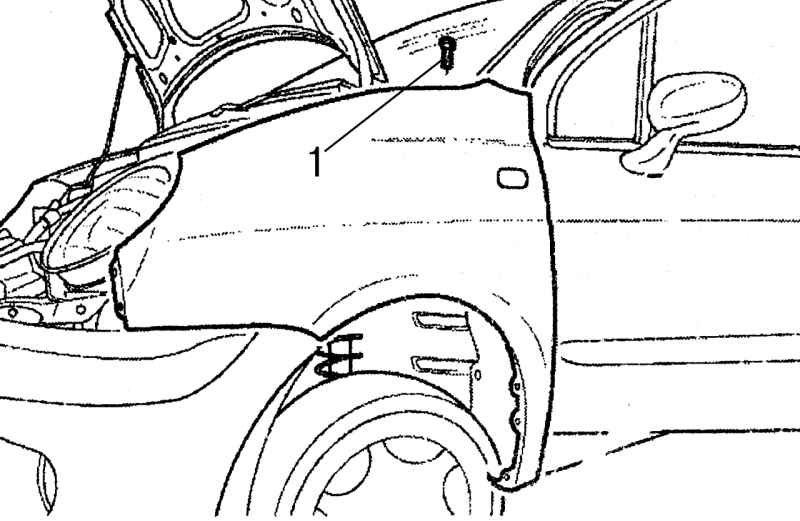

Рис. 10.128. Расположение болта (1) крепления задней верхней части крыла

Выверните болт 1 (рис. 10.128) крепления задней верхней части крыла.

Снимите облицовку переднего бампера.

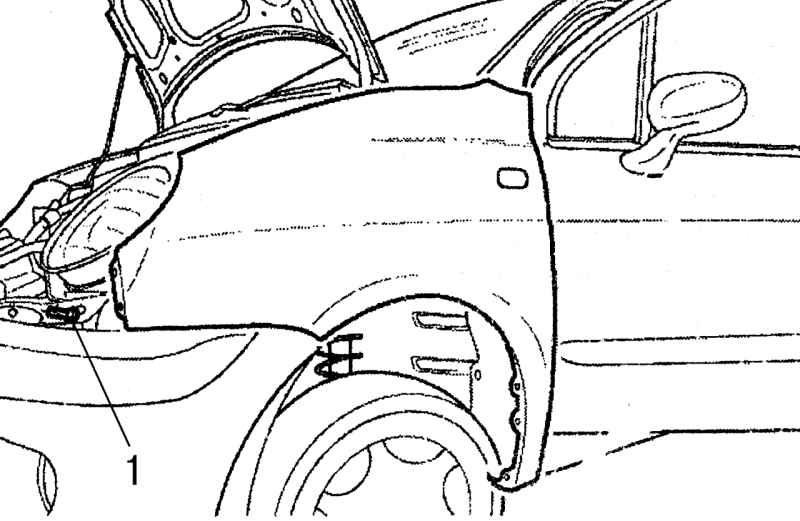

Рис. 10.129. Расположение болта (1) крепления передней части крыла

Выверните болт 1 (рис. 10.129) крепления передней части крыла.

Выверните болты вдоль верхней части крыла.

Снимите крыло.

Установка

Установите крыло.

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Вверните болты вдоль верхней части крыла.

Установите облицовку переднего бампера.

Установите вентиляционную решетку.

Поднимите и закрепите автомобиль.

Вверните болты под крылом.

Вверните винты крепления переднего крыла к облицовке бампера.

Откройте переднюю дверь и вверните болт крепления крыла к передней стойке.

Вверните болт крепления нижней части крыла.

Установите грязезащитные щитки арок передних колес и закрепите их винтами и фиксаторами.

Установите передние колеса.

Опустите автомобиль.

Подсоедините провод «массы» к аккумуляторной батарее.
