Бамперы обычно окрашивают под цвет кузова и устанавливают на автомобиль в соответствии с комплектацией автомобиля. Бампер выдерживает столкновение с фиксированным препятствием на скорости 4 км/ч без повреждения. После поглощения энергии столкновения бамперы восстанавливают свое первоначальное положение.

Особенность переднего и заднего бамперов во внутреннем поглотителе энергии и пластиковой облицовке. Передний бампер состоит из облицовки и каркаса. Снимайте облицовку до снятия каркаса. Задний бампер состоит из облицовки и кронштейна. Снятие кронштейнов бампера возможно без снятия облицовки бампера.

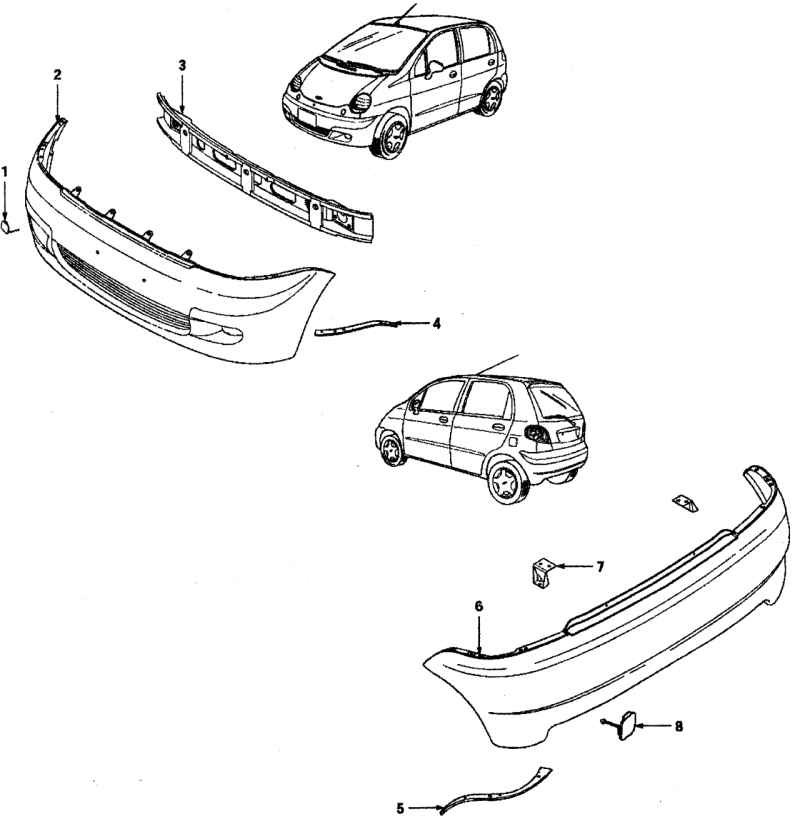

Рис. 10.53. Элементы переднего и заднего бамперов: 1 — крышка буксировочной петли переднего бампера; 2 — облицовка переднего бампера; 3 — каркас переднего бампера; 4 — тяга переднего бампера; 5 — тяга заднего бампера; 6 — облицовка заднего бампера; 7 — кронштейн заднего бампера; 8 — крышка буксировочной петли заднего бампера

Элементы переднего и заднего бамперов показаны на рис. 10.53.

Облицовка переднего бампера

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Поднимите автомобиль и установите на опоры.

Снимите передние колеса.

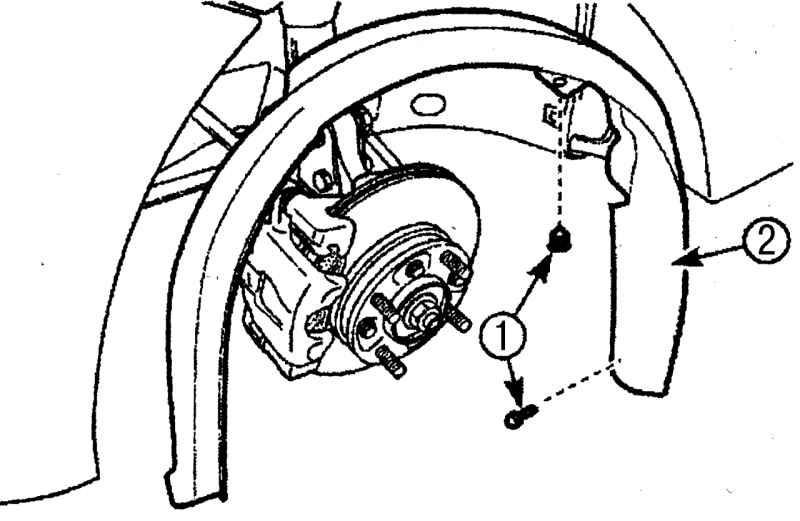

Рис. 10.54. Расположение винтов (1) крепления грязезащитных щитков (2) арок передних колес

Выверните винты 1 (рис. 10.54), освободите фиксаторы, снимите грязезащитные щитки 2 арки передних колес.

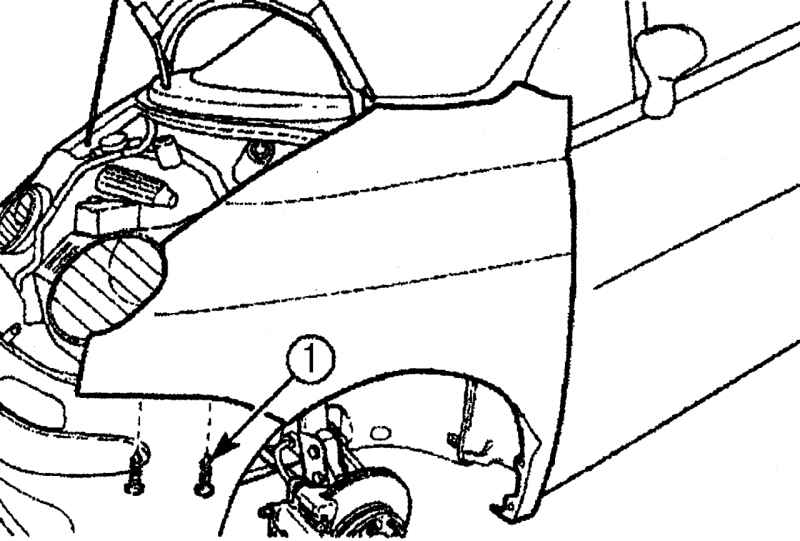

Рис. 10.55. Расположение винтов (1) крепления облицовки переднего бампера

Отверните болты 1 (рис. 10.55) с двух сторон облицовки переднего бампера.

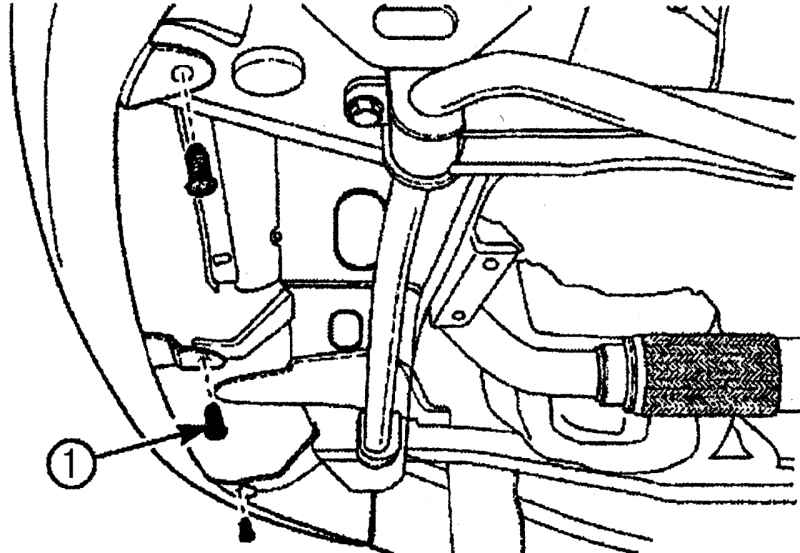

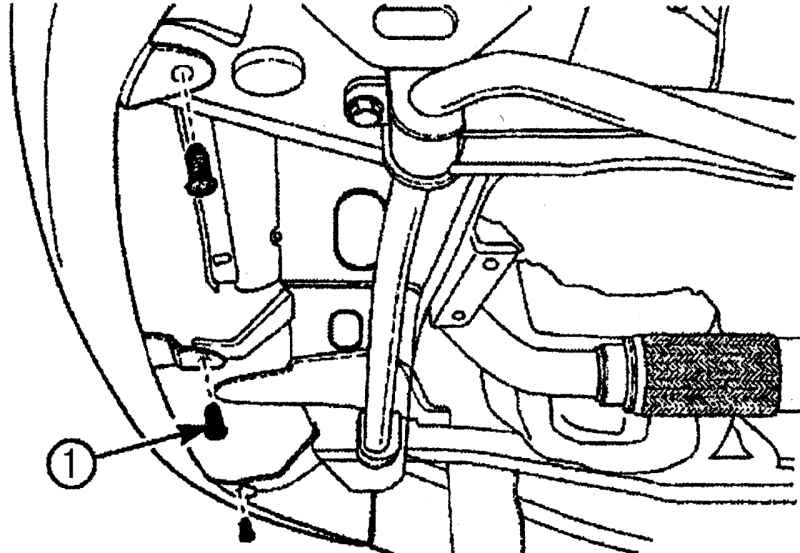

Рис. 10.56. Снятие зажимов (1) под облицовкой переднего бампера

Снимите зажимы 1 (рис. 10.56) под облицовкой переднего бампера.

Опустите автомобиль.

Снимите накладку переднего бампера с бампера.

Снимите облицовку переднего бампера в следующем порядке:

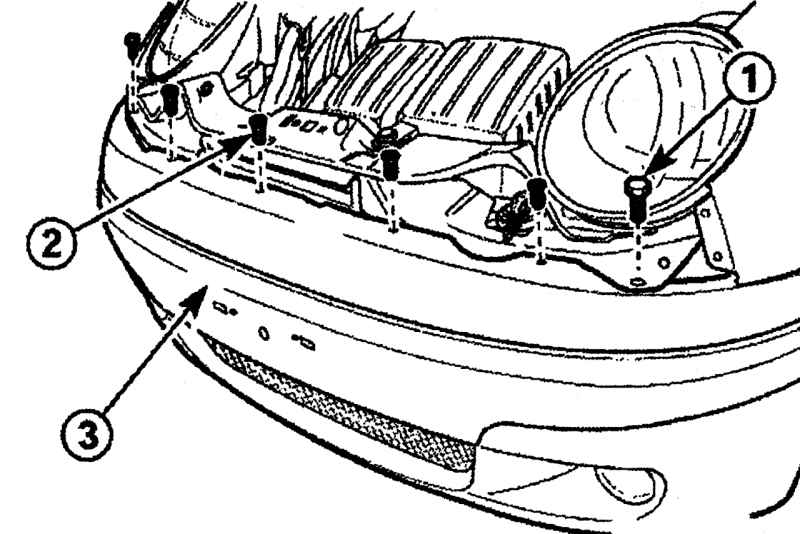

Рис. 10.57. Крепление облицовки переднего бампера: 1 — винт; 2 — зажимы; 3 — облицовка переднего бампера

- выверните болты 1 (рис. 10.57);

- снимите зажимы 2;

- снимите облицовку переднего бампера 3.

Снимите передние противотуманные фары.

Установка

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии.

Установите передние противотуманные фары и закрепите винтами.

Установите облицовку переднего бампера и закрепите верхнюю часть облицовки зажимами.

Вверните болты крепления верхней части облицовки.

Установите накладку переднего бампера.

Поднимите и закрепите автомобиль.

Установите зажимы под облицовкой переднего бампера.

Вверните болты с обеих сторон облицовки.

Установите грязезащитные щитки арок передних колес и закрепите их винтами и фиксаторами.

Установите передние колеса.

Опустите автомобиль.

Подсоедините провод «массы» к аккумуляторной батарее.

Каркас переднего бампера

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите облицовку переднего бампера.

Снимите стяжной зажим электропроводки с каркаса переднего бампера.

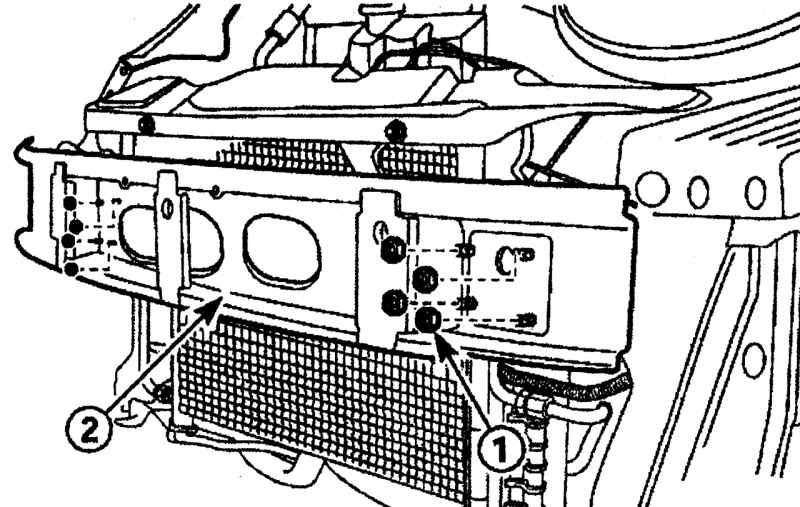

Рис. 10.58. Расположение гаек (1) крепления каркаса (2) переднего бампера

Отверните гайки 1 (рис. 10.58) и снимите каркас 2 переднего бампера.

Установка

Примечание Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.

Установите кронштейн переднего бампера и закрепите гайками.

Установите стяжной зажим электропроводки на кронштейне переднего бампера.

Установите облицовку переднего бампера.

Подсоедините провод «массы» к аккумуляторной батарее.

Облицовка заднего бампера

Снятие

Поднимите и закрепите автомобиль.

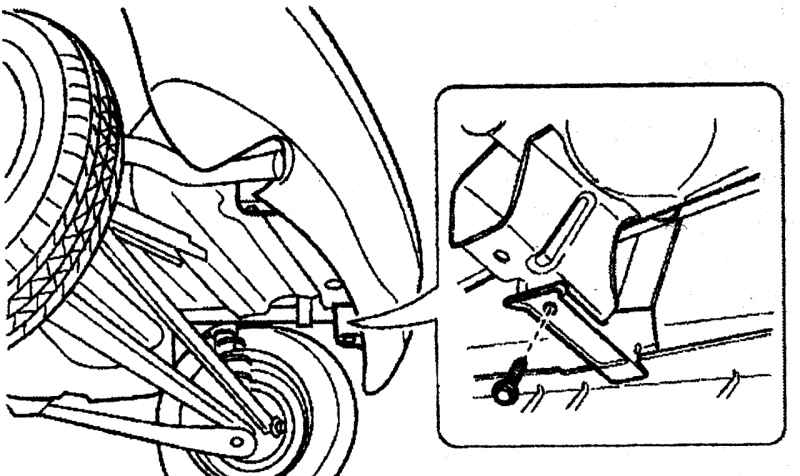

Рис. 10.59. Расположение болтов (1) под облицовкой заднего бампера

Отверните болты 1 (рис. 10.59) под облицовкой заднего бампера.

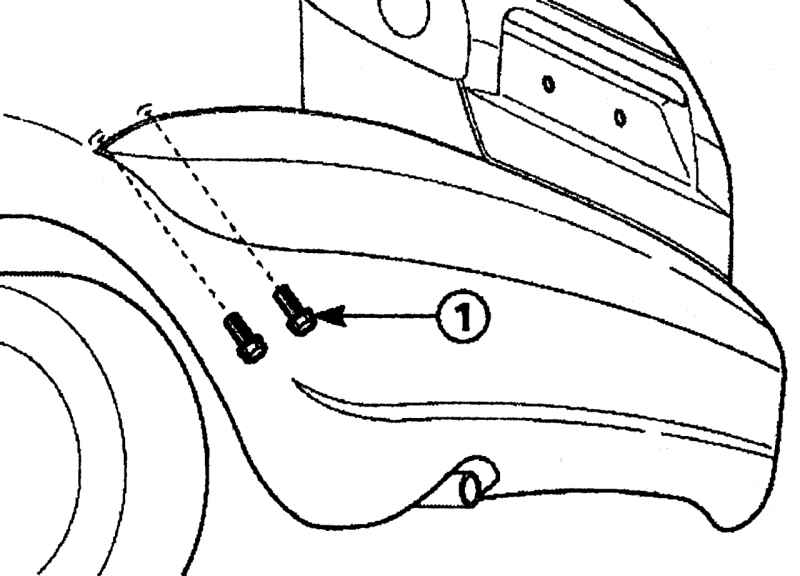

Рис. 10.60. Расположение болтов крепления облицовки к кронштейну заднего бампера

Отверните болты крепления облицовки к кронштейну заднего бампера (рис. 10.60).

Опустите автомобиль.

Снимите облицовку заднего бампера в следующем порядке:

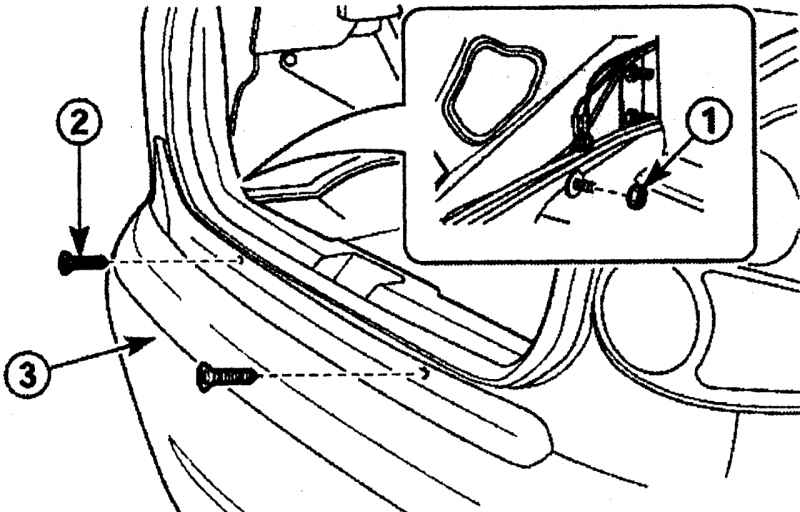

Рис. 10.61. Крепление облицовки заднего бампера: 1 — гайки; 2 — болты; 3 — облицовка заднего бампера

- из багажного отсека отверните гайки 1 (рис. 10.61);

- отверните винты 2;

- снимите облицовку 3 заднего бампера.

Установка

Установите облицовку заднего бампера в следующем порядке:

- из багажного отсека вверните верхние гайки 1 (см. рис. 10.61);

- вверните верхние винты 2 облицовки 3.

Поднимите и закрепите автомобиль.

Вверните нижние болты 1 (см. рис. 10.59) под облицовкой заднего бампера.

Опустите автомобиль.

Кронштейн заднего бампера

Снятие

Поднимите и закрепите автомобиль.

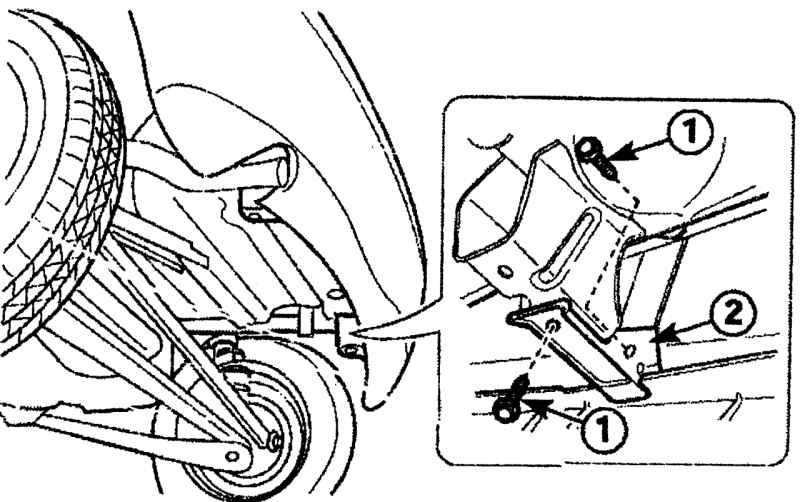

Рис. 10.62. Расположение болтов (1) крепления кронштейна (2) заднего бампера

Выверните болты 1 (рис. 10.62) и снимите кронштейн заднего бампера.

Установка

Установите кронштейн заднего бампера и закрепите болтами.

Опустите автомобиль.
