Отсоедините нижний шланг радиатора и слейте охлаждающую жидкость.

Отсоедините электрические разъемы в следующем порядке:

3.2.9 Корпус термостата / распределителя зажигания Daewoo Matiz 1997+

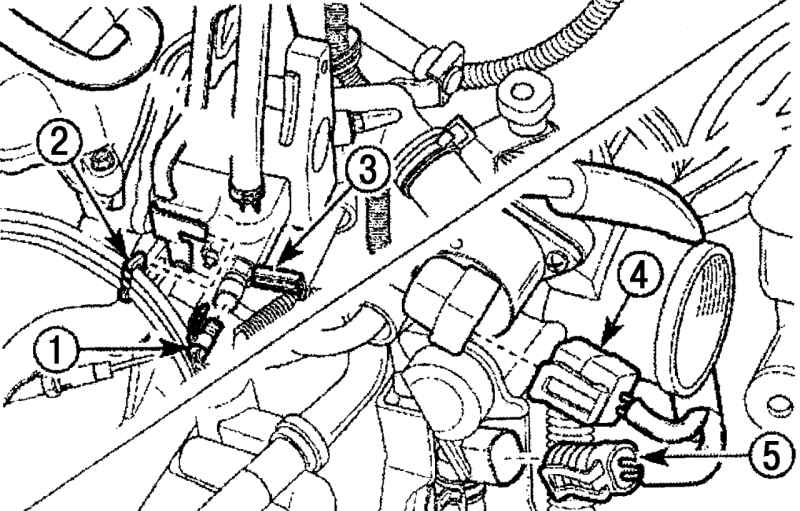

Рис. 3.89. Расположение электрических разъемов: 1 — термодатчик включения вентилятора радиатора; 2 — зажимы проводов высокого напряжения; 3 — разъем датчика температуры охлаждающей жидкости; 4 — разъем клапана контроля холостого хода; 5 — разъем датчика дроссельной заслонки

- отсоедините зажимы проводов высокого напряжения 2 (рис. 3.89);

- отсоедините разъем 3 датчика температуры охлаждающей жидкости;

- отсоедините термодатчик 1 включения вентилятора радиатора;

- отсоедините разъем 4 клапана контроля холостого хода;

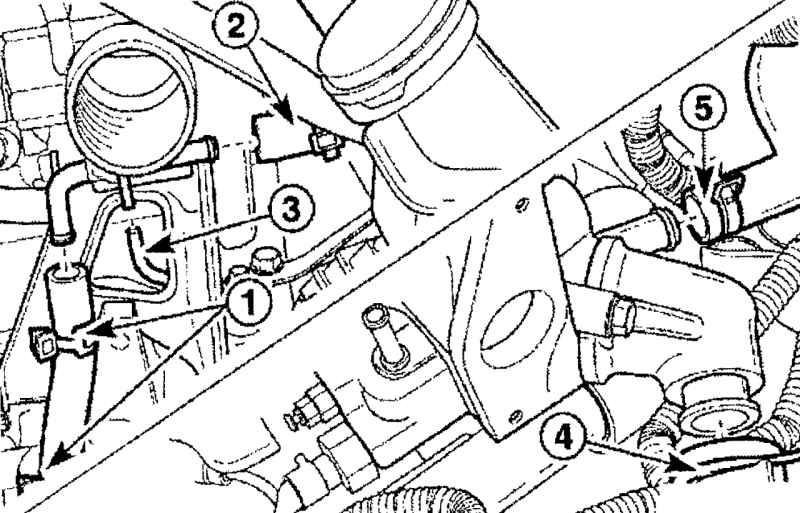

Рис. 3.90. Расположение трубок и шлангов: 1 — трубка впуска охлаждающей жидкости; 2 — трубка выпуска охлаждающей жидкости; 3 — вакуумная трубка; 4 — верхний шланг радиатора; 5 — шланг впуска радиатора отопителя

Снимите главный кронштейн впускного коллектора в следующем порядке:

Рис. 3.91. Снятие главного кронштейна впускного коллектора: 1 — гайки; 2 — главный кронштейн впускного коллектора; 3 — болты; 4 — болт и зажим

Снимите корпус термостата/ распределителя зажигания в следующем порядке:

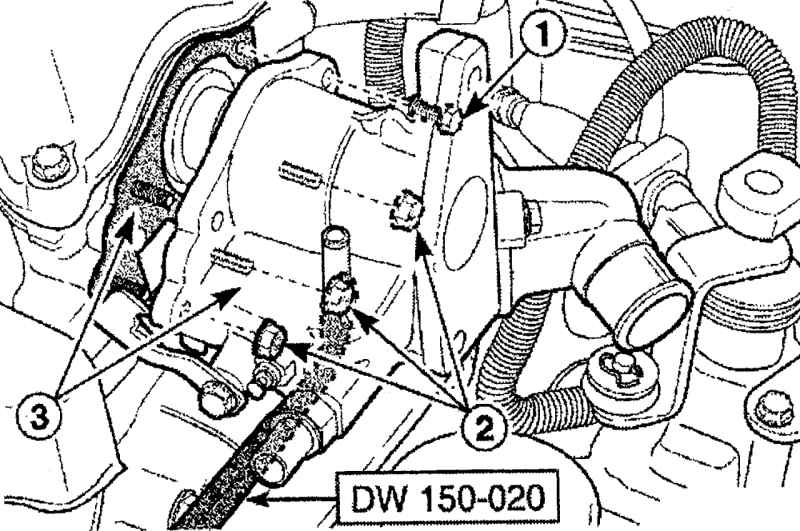

Рис. 3.92. Снятие корпуса термостата/распределителя зажигания: 1 — болты; 2 — гайки; 3 — корпус термостата/распределителя зажигания

- используя специальный инструмент DW 150—020 выверните нижние гайки крепления корпуса термостата/ распределителя зажигания;

- снимите корпус термостата/распределителя зажигания и прокладку 3.

Снимите датчик температуры охлаждающей жидкости, термодатчик включения вентилятора радиатора и термостат в следующем порядке:

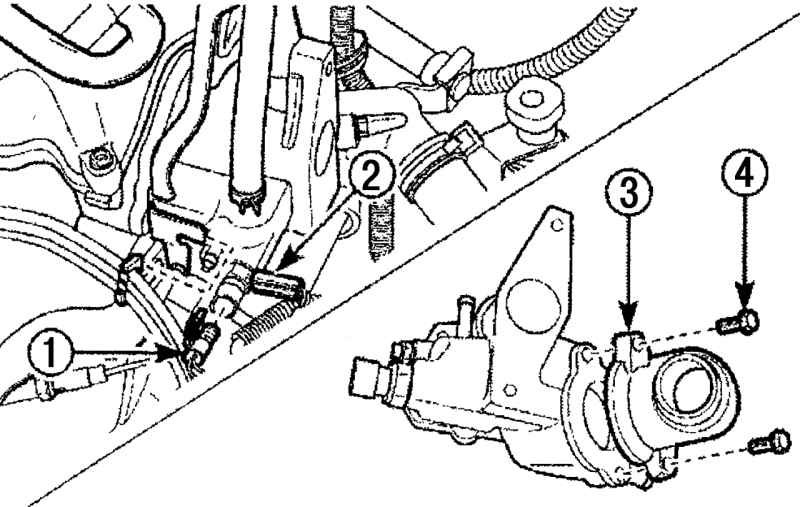

Рис. 3.93. Снятие датчика температуры охлаждающей жидкости, термодатчика включения вентилятора радиатора и термостата: 1 — термодатчик включения вентилятора радиатора; 2 — датчик температуры охлаждающей жидкости; 3 — кожух термостата; 4 — болты

- снимите датчик температуры охлаждающей жидкости 2 (рис. 3.93);

- снимите термодатчик включения вентилятора радиатора 1;

Установку корпуса термостата/распределителя зажигания проводите в последовательности, обратной снятию, с учетом следующего.

Если прокладка корпуса термостата/ распределителя зажигания повреждена, замените ее на новую.

Затяните гайки и болты крепления корпуса термостата/распределителя зажигания моментом 9—12 Н·м.

Затяните болты М10 крепления главного кронштейна впускного коллектора моментом 9—12 Н·м.

Затяните болты М12 крепления главного кронштейна впускного коллектора моментом 18—22 Н·м.

Затяните гайки главного кронштейна впускного коллектора моментом 9—12 Н·м.
