Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

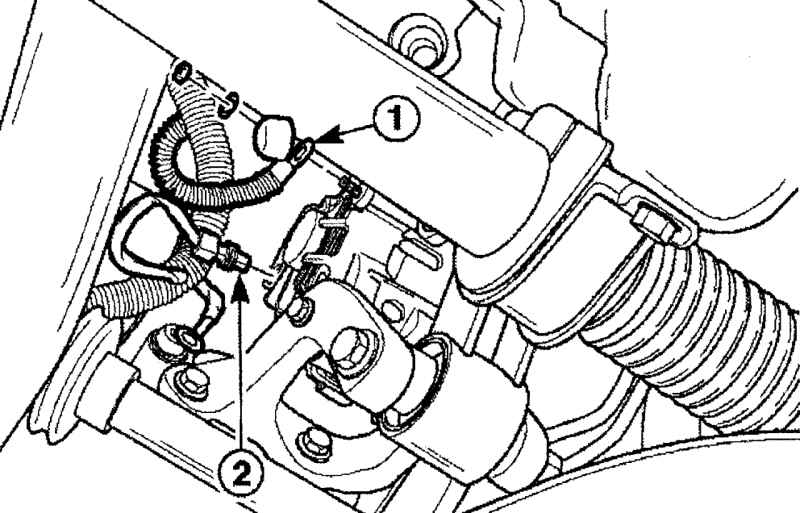

Рис. 3.99. Расположение «положительного» провода (1) и разъема (2) провода генератора

Отверните гайку крепления «положительного» провода 1 (рис. 3.99) аккумуляторной батареи.

Отсоедините разъем провода 2 от генератора.

Снимите ремень привода генератора в следующем порядке:

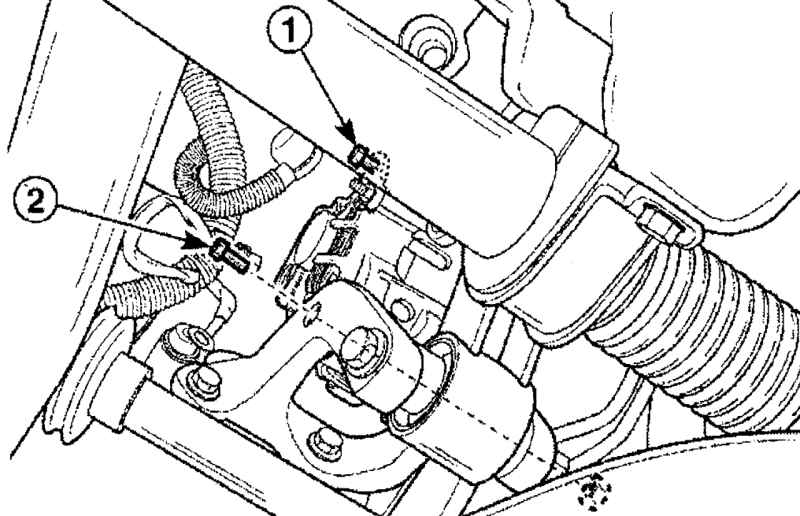

Рис. 3.100. Расположение регулировочного болта (1) и болта и гайки (2) нижнего крепления кронштейна генератора

- ослабьте регулировочный болт генератора 1 (рис. 3.100);

- выверните болт и гайку 2 нижнего крепления кронштейна генератора;

- снимите ремень привода генератора с генератора.

Снимите нижний кронштейн крепления двигателя в следующем порядке:

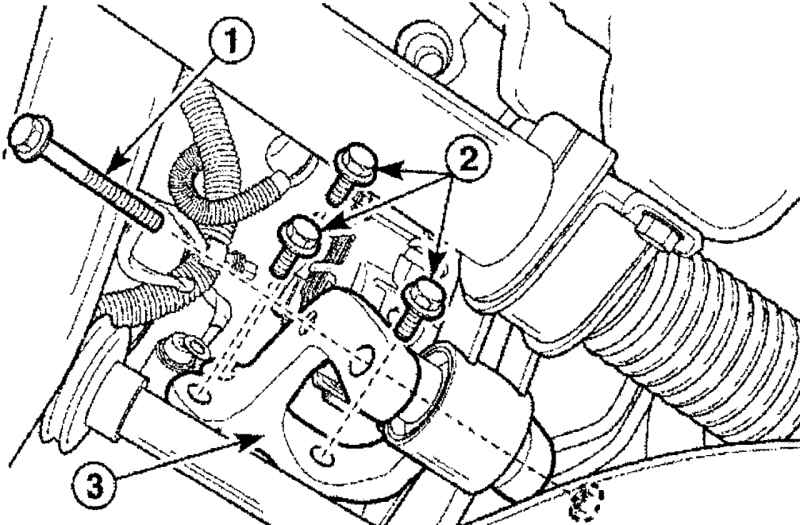

Рис. 3.101. Расположение болта и гайку (1) и болтов (2) крепления нижнего кронштейна двигателя (3)

- выверните болт и гайку 1 (рис. 3.101) крепления кронштейна двигателя;

- выверните болты 2 крепления нижнего кронштейна двигателя;

- снимите нижний кронштейн крепления двигателя 3.

Выверните регулировочный болт и осторожно снимите генератор.

Установка

Установку генератора проводите в последовательности, обратной снятию, с учетом следующего.

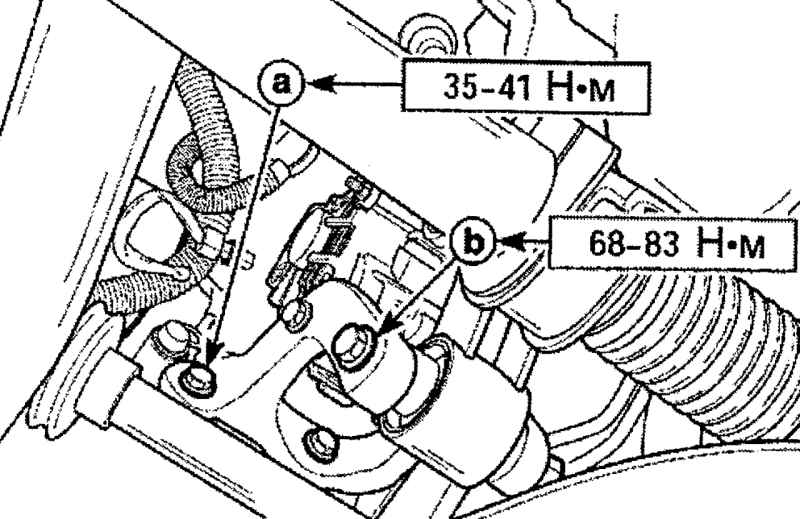

Рис. 3.102. Расположение болта (а) крепления нижнего кронштейна и болта и гайки (b) соединяющих реактивную тягу с нижним кронштейном

Установите болты и гайки нижнего кронштейна крепления двигателя. Затяните болты а (рис. 3.102) нижнего кронштейна крепления двигателя моментом 35—41 Н·м.

Затяните соединяющие болт и гайку b реактивной тяги с нижним кронштейном крепления двигателя моментом 68—83 Н·м.

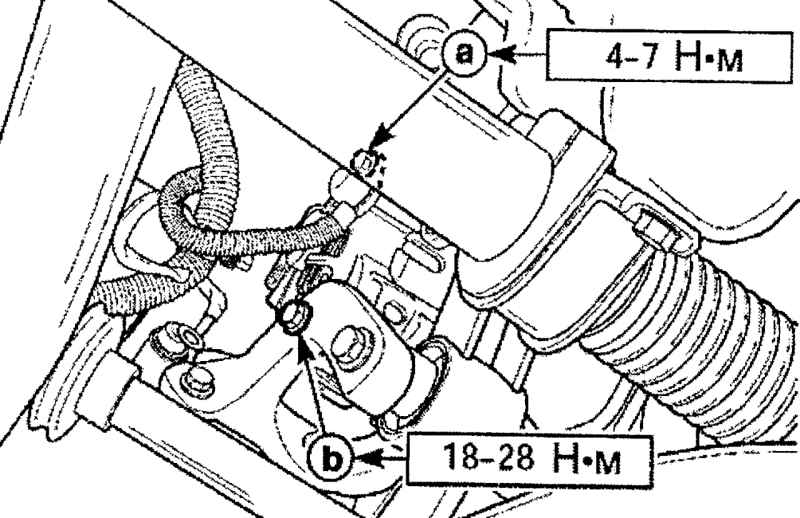

Рис. 3.103. Расположение регулировочного болта (а) и болта и гайки (b) крепления нижнего кронштейна двигателя

Затяните регулировочный болт а (рис. 3.103) моментом 4—7 Н·м.

Затяните болт и гайку b нижнего кронштейна крепления двигателя моментом 18—28 Н·м.

Проверьте натяжение приводного ремня генератора.
