Предупреждение Не снимайте выпускной коллектор, когда он горячий.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите корпус воздушного фильтра, резонатор и воздушный патрубок в сборе.

Отсоедините провода высокого напряжения от свечей зажигания.

Отсоедините разъем датчика кислорода.

Отверните гайки, отсоедините приемную выхлопную трубу от выпускного коллектора и снимите прокладку.

Снимите термозащитный кожух выпускного коллектора и выпускной коллектор в следующем порядке:

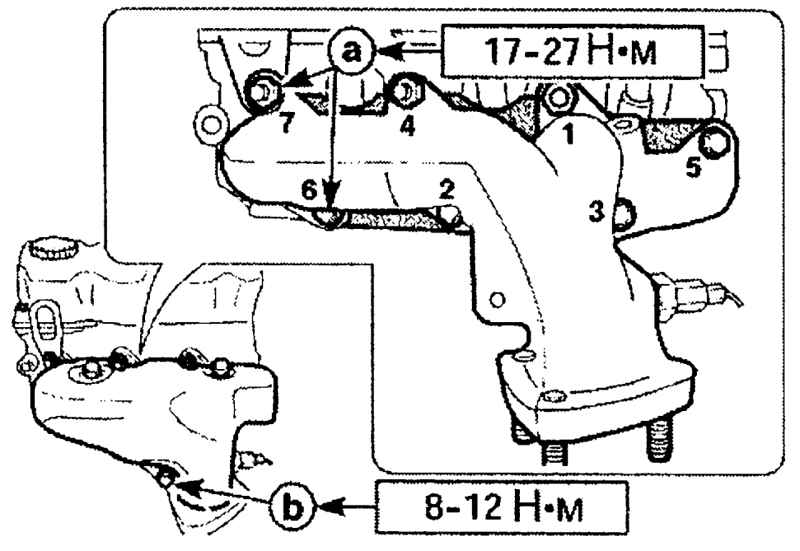

Рис. 3.14. Последовательность затягивания гаек (а) крепления впускного коллектора и расположение гайки (b) крепления термозащитного кожуха

- выверните болты b (рис. 3.14);

- снимите термозащитный кожух впускного коллектора;

- выверните гайки и болты а;

- снимите выпускной коллектор;

- снимите прокладку.

Проверьте прокладку на отсутствие излома, трещин и повреждений.

Установку проводите в последовательности, обратной снятию, с учетом следующего.

Установите семь гаек и болтов крепления выпускного коллектора и затяните их в последовательности, показанной на рис. 3.14 моментом 17—27 Н·м.

Затяните болты крепления термозащитного кожуха выпускного коллектора моментом 8—12 Н·м.

Затяните гайки крепления приемной выхлопной трубы моментом 25—35 Н·м.
