Дэу Матиз. Впускной коллектор двигателя
Снимите давление в топливной системе.
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите корпус воздушного фильтра, резонатор и воздушный патрубок в
сборе.
Отсоедините нижний шланг радиатора и слейте охлаждающую жидкость.
Снимите дроссельный узел.
Отсоедините шланг
и клапан вентиляции картера.
Снимите топливную рейку и инжектор.
Снимите клапан рециркуляции выхлопных газов и соленоид.
Отсоедините трос акселератора, электрические разъемы и вакуумный
шланг в следующем порядке:
|
|

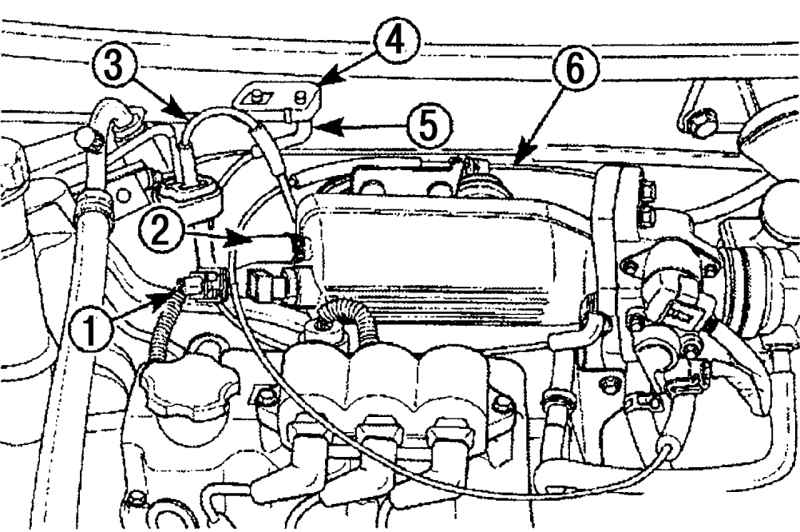

Рис. 3.10.
Расположение на двигателе троса акселератора,
электрических разъемов и вакуумной трубки: 1 —
разъем датчика температуры впускаемого воздуха; 2 —
вакуумный шланг; 3 — разъем испарителя паров
топлива; 4 — разъем датчика абсолютного давления во
впускном коллекторе; 5 — вакуумная трубка датчика
абсолютного давления во впускном коллекторе; 6 —
трос акселератора
|
- ослабьте стопорную гайку и отсоедините трос акселератора 6 (рис.
3.10);
- отсоедините разъем 4 датчика абсолютного давления во впускном
коллекторе;
- отсоедините разъем 3 испарителя паров топлива;
- отсоедините вакуумный шланг 2;
- отсоедините вакуумную трубку 5 от датчика абсолютного давления во
впускном коллекторе;
- отсоедините разъем 1 датчика температуры впускаемого воздуха.
Выверните 2 верхних болта крепления главного кронштейна впускного
коллектора.
Снимите вспомогательный кронштейн впускного коллектора в следующем
порядке:
|
|

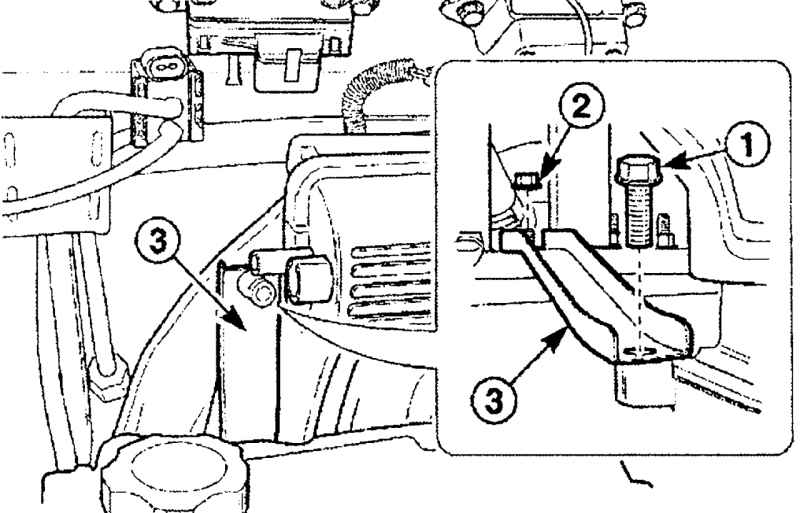

Рис. 3.11.
Расположение болта (1) и гайки (2) крепления
вспомогательного кронштейна (3)
|
- выверните верхний болт 1 (рис.
3.11);
- выверните нижнюю гайку 2;
- снимите вспомогательный кронштейн 3.
Выверните гайки и снимите впускной коллектор с головки блока
цилиндров.
|
|

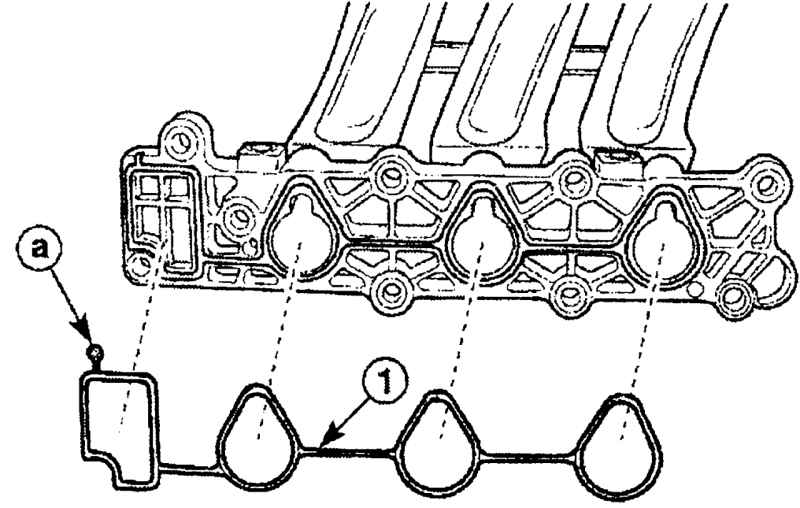

Рис. 3.12. Снятие
прокладки (1) впускного коллектора. Необходимо
начинать с верхней части «а»
|
Осторожно снимите прокладку 1 (рис.
3.12) впускного коллектора, потянув за верхнюю часть прокладки
а.
Проверьте прокладку на отсутствие трещин, задубления, вздутости или
повреждений.
Установку проводите в последовательности, обратной снятию, с учетом
следующего.
Наверните гайки крепления впускного коллектора.
Наверните гайки крепления кронштейна впускного коллектора и затяните
их моментом 15—19 Н·м.
|
|

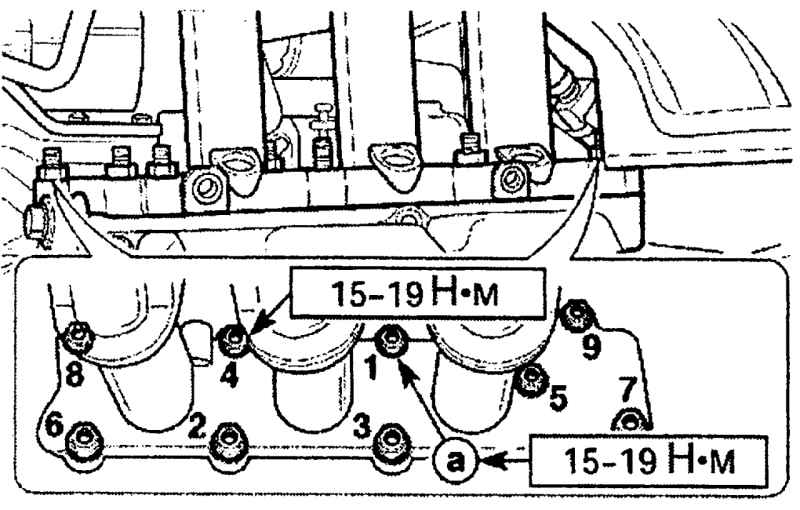

Рис. 3.13.
Последовательность затягивания гаек крепления
впускного коллектора и расположение гайки (а)
крепления кронштейна впускного коллектора
|
В последовательности, показанной на рис.
3.13, затяните гайки крепления впускного коллектора моментом
15—19 Н·м.
Затяните гайки крепления вспомогательного кронштейна моментом 15— 19
Н·м.
Затяните болты крепления вспомогательного кронштейна моментом 18—22
Н·м.
