Citroen C4 (2023 год). Руководство по эксплуатации - часть 6

Вождение

Этим видом можно пользоваться, только выбрав его

Датчики парковки дополняют информацию,

Если автомобиль слишком долго задерживается на

в меню смены изображений.

поступающую с верхней камеры автомобиля.

одном месте, изображение автоматически исчезает.

Доступны различные контекстные представления:

Над номерным знаком прикреплена

- автоматический зуммированный вид;

дополнительная форсунка для очистки камеры

Top Rear Vision - Система

- стандартный вид;

заднего обзора (в зависимости от версии

обзора «360 Vision»

- панорамный вид.

автомобиля).

В зависимости от ситуации система выбирает

► Очистка камеры заднего обзора запускается при

оптимальный вид для отображения (стандартный

активации заднего омывателя.

С MyCitroën Drive Plus

или зуммированный).

Тип представления можно поменять в любое время

Настройки

Top Rear Vision

при маневрировании.

В боковом меню выполняются следующие

Для получения дополнительных сведений

Состояние системы не сохраняется в памяти после

операции:

см. Общие рекомендации по

выключения зажигания.

- регулировка громкости звукового сигнала;

использованию систем помощи при

- регулировка яркости;

вождении и маневрировании.

Работа системы

- регулировка контрастности.

Как только при работающем двигателе будет

Включение/Выключение

включена задняя передача, система выведет на

Для активации камеры включите передачу заднего

сенсорный экран обстановку вокруг автомобиля с

хода.

помощью камеры заднего обзора.

Система отключается:

- при выключении передачи заднего хода;

- при нажатии на крестик в верхнем левом углу

сенсорного экрана.

Обстановка вблизи автомобиля отслеживается

Автоматический зуммированный вид

во время маневрирования на низкой скорости с

помощью камеры.

По мере совершения маневров с верха автомобиля

передается изображение окружающей обстановки в

режиме реального времени (сбоку экрана).

Экран разделен на 3 части: боковое меню,

Такой обзор облегчает заезд автомобиля на стоянку

контекстное представление и вид сверху на

с учетом всех близко расположенных препятствий.

автомобиль с обзором ближайшего окружения.

150

Вождение

Во время маневрирования камера сзади фиксирует

Красной линией 2 обозначено расстояние в 30 см от

6

окружающую обстановку, чтобы воспроизвести

заднего бампера до препятствия, а двумя синими 3

вид сверху за автомобилем в его ближайшем

и 4 — соответственно, 1 м и 2 м.

окружении, позволяя водителю объезжать

Это изображение передается автоматически или

препятствия.

выбирается в боковом меню.

При приближении автомобиля к препятствию на

уровне красной линии (менее 30 см) во время

Панорамный вид

маневрирования расположенные в заднем

бампере датчики автоматически передают на экран

зуммированный вид.

Этот вид отображается автоматически.

Экран разделен на 4 части с двумя боковыми меню:

При этом препятствия могут показаться

контекстное представление и вид на автомобиль

более отдаленными, чем они есть на самом

сверху с обзором ближайшего окружения.

деле.

Панорамный вид позволяет выехать передним

Датчики парковки дополняют информацию,

При маневрировании необходимо отслеживать

ходом со стоянки, своевременно реагируя

поступающую с верхней камеры автомобиля.

обстановку с обеих сторон по зеркалам.

на появление автомобилей, пешеходов или

В зависимости от угла обзора, выбранного в

Датчики парковки дополняют информацию об

велосипедистов.

меню слева, система улучшает просмотр в

обстановке вокруг автомобиля.

Это изображение не рекомендуется для

сложных условиях вождения - например, на

выполнения всего маневра.

въезде на непросматриваемый перекресток или

Для отображения данного изображения выберите

при маневрировании в зонах с ограниченной

Стандартный вид

его в боковом меню.

видимостью.

Доступны различные контекстные представления,

Система обзора «360 Vision»

как спереди автомобиля, так и сзади:

- автоматический зуммированный вид;

Для получения дополнительных сведений

- стандартный вид;

см. общие рекомендации по

- панорамный вид.

использованию систем помощи при

В зависимости от ситуации система выбирает

вождении и маневрировании.

оптимальный вид для отображения (стандартный

Изображение зоны за автомобилем передается на

или зуммированный).

экран.

Система отображает на сенсорный экран

Тип представления можно поменять в любое время

Синие линии 1 отражают ширину вашего

обстановку вокруг автомобиля с помощью камер,

при маневрировании.

автомобиля с раскрытыми зеркалами; они меняют

расположенных в передней и задней частях

свое направление вместе с поворотами руля.

автомобиля.

151

Вождение

Состояние системы не сохраняется в памяти после

► Очистка камеры заднего обзора запускается при

Автоматический зуммированный вид

выключения зажигания.

активации заднего омывателя.

Работа системы

Настройки

Воспроизводимое представление

В боковом меню выполняются следующие

операции:

Камеры включаются, и на сенсорном экране

- регулировка громкости звукового сигнала;

отображается вид на автомобиль сверху и

- регулировка яркости;

обстановка вблизи.

- регулировка контрастности.

Во время маневрирования камера спереди или

Представление текущей обстановки

сзади фиксирует окружающую обстановку, чтобы

Включение/Выключение

воспроизвести вид спереди, сзади и сверху

автомобиля, а также обстановку вблизи, позволяя

Автоматическое

водителю объезжать препятствия.

При наличии камеры сзади, а также при

При приближении автомобиля к препятствию на

включенном зажигании и остановленном

уровне красной линии (менее 30 см) во время

автомобиле вид сзади будет отображаться

маневрирования расположенные в переднем или

автоматически, если включить передачу заднего

заднем бампере датчики автоматически передают

хода.

Вид спереди и сзади автоматически отображается

на экран зуммированный вид.

При наличии камеры спереди, а также при

при обзоре вида на автомобиль сверху.

Этот вид отображается автоматически.

включенном зажигании и скорости ниже 16 км/ч вид

Также можно вывести на экран любое

В зависимости от комплектации автомобиля данный

спереди будет отображаться автоматически, если

представление текущей обстановки, выбрав

вид можно включить/выключить в приложении

включить передачу.

соответствующую зону.

ADAS на сенсорном экране.

Вид спереди можно выбрать во время движения

Работа в ручном режиме

При этом препятствия могут показаться

вперед на скорости до 16 км/ч.

► В приложении ADAS на сенсорном

более отдаленными, чем они есть на самом

Установленная зимняя заслонка

экране выберите Функции>Панорамная

деле.

радиаторной решетки может повлиять на

камера.

При маневрировании необходимо отслеживать

изображение, передаваемое камерой спереди.

Система отключается:

обстановку с обеих сторон по зеркалам.

- автоматически для задней части при выключении

Датчики парковки дополняют информацию об

Над номерным знаком прикреплена

передачи заднего хода;

обстановке вокруг автомобиля.

дополнительная форсунка для очистки камеры

- автоматически для передней части по

заднего обзора (в зависимости от версии

достижении скорости выше 16 км/ч;

автомобиля).

- при нажатии на крестик в верхнем левом углу

сенсорного экрана.

152

Вождение

Стандартный вид

Это изображение не рекомендуется для

6

выполнения всего маневра.

Для отображения данного изображения выберите

его в левом боковом меню.

Park Assist

Для получения дополнительных сведений

Система помогает в осуществлении следующих

В зависимости от контекста, изображение зоны

см. общие рекомендации по

маневров:

сзади или перед автомобилем передается на экран.

использованию систем помощи при

A. Въезд на «параллельную» парковку

Синие линии (сзади)/оранжевые лини (спереди) 1

вождении и маневрировании.

B. Выезд с места на «параллельной» стоянке

отражают ширину вашего автомобиля с раскрытыми

C. Въезд на «перпендикулярную» парковку

зеркалами заднего вида; они меняют свое

Данная система обеспечивает активную помощь

направление вместе с поворотами рулевого колеса.

при парковке: она определяет парковочное место,

Красной линией 2 обозначено расстояние в 30 см

а затем обеспечивает движение в направлении

Работа системы

от заднего или переднего бампера до препятствия;

данного места, в то время как водитель

► При подъезде к месту парковки притормозите

а двумя синими (спереди) 3 и 4 — соответственно,

контролирует направление движения, изменение

автомобиль до скорости менее 30 км/ч.

1 м и 2 м.

передач, ускорение и торможение.

Это изображение передается автоматически или

Чтобы помочь водителю контролировать маневр,

Активирование функции

выбирается в левом боковом меню.

система автоматически отображает изображение

С MyCitroën Play или MyCitroën Drive

функции Top Rear Vision или Система обзора «360

Панорамный вид

Функция активируется в меню Автомобиль/

Vision» и включает датчики парковки.

Driving на сенсорном экране.

Система осуществляет измерение доступных

Выберите «Park Assist».

стояночных мест и вычисление расстояния до

препятствий, используя ультразвуковые датчики,

С MyCitroën Drive Plus

встроенные в передний и задний бамперы

► В приложении ADAS на сенсорном

автомобиля.

экране выберите Функции>Помощь при

парковке.

Панорамный вид сзади или спереди позволяет

При включении этой функции система

выехать со стоянки, вовремя реагируя на появление

Система отслеживания слепых зон

автомобилей, пешеходов или велосипедистов.

отключается.

153

Вождение

Эту функцию можно выключить в любой

► Выберите тип и сторону маневра, чтобы

момент до начала маневра заезда или

включить поиск места для парковки.

выезда с парковки, нажав стрелку или крестик в

Выбранный маневр можно изменить в любой

левом верхнем углу страницы.

момент, даже во время поиска свободного места.

В зависимости от комплектации включается

эта контрольная лампа, подтверждающая

Выбор типа маневра

выбор.

Поиск свободного места для парковки

► Вам следует осуществлять движение на

расстоянии 0,5-1,5 м от ряда припаркованных

Когда система находит свободное место, на

автомобилей со скоростью не более 30 км/ч, пока

экране парковки отображается надпись «OK» в

система не найдет свободное место.

сопровождении звукового сигнала.

На более высоких скоростях поиск свободного

места для парковки приостанавливается. Система

Подготовка к маневру

автоматически отключается, если скорость

► Двигайтесь очень медленно, пока не отобразится

автомобиля превышает 50 км/ч.

запрос на остановку автомобиля и надпись «STOP»

В случае «параллельной» парковки

в сопровождении звукового сигнала.

С MyCitroën Play или MyCitroën Drive

пространство как минимум должно быть

После остановки автомобиля на дисплее появится

равно длине вашего автомобиля + 0,6 м.

страница с инструкциями.

В случае "перпендикулярной" парковки

► Чтобы подготовиться к маневру, следуйте

пространство как минимум должно быть равно

указаниям системы.

ширине вашего автомобиля + 0,7 м.

При начале маневра отображается

соответствующее сообщение в сопровождении

Если датчики парковки были отключены на

звукового сигнала.

С MyCitroën Drive Plus

сенсорном экране, они автоматически

Функция Top Rear Vision или Vision 360 и датчики

Страница выбора маневра отображается на

включатся при активации системы.

парковки автоматически активируются для лучшего

сенсорном экране: страница «Entry» (Въезд) по

контроля обстановки вокруг автомобиля во время

умолчанию, если автомобиль двигался с момента

маневра.

включения зажигания; в противном случае —

страница «Exit» (Выезд).

154

Вождение

Маневрирование

Маневр выполняется (зеленый).

- включив указатель поворота, противоположного

6

направлению маневра:

Система контролирует управление автомобилем.

Маневр завершен или прерван.

- отстегнув ремень безопасности;

Отображаются инструкции по направлению

- выключив зажигание.

маневрирования при начале маневров въезда

Если водитель держит руки на рулевом

Маневр автоматически прерывается системой в

и выезда с места парковки при параллельной

колесе, это означают, что он берет на себя

следующих случаях:

парковке, а также маневров при парковке на

управление автомобилем.

- превышение предельной скорости: 7 км/ч при

стоянке.

Максимально допустимая скорость во время

начале парковки и 5 км/ч при выезде с парковки;

маневров обозначена данным символом:

- при срабатывании противобуксовочной системы

С MyCitroën Play или MyCitroën Drive

5 км/ч (скорость для въезда на парковку

на скользкой дороге;

Эти инструкции отображаются в виде символа и

5

ограничена 7 км/ч)

- при открывании двери или багажного отделения;

соответствующего сообщения:

- при самопроизвольном выключении двигателя;

Во время выполнения маневров рулевое

«Двигайтесь задним ходом».

- при сбоях в работе системы.

колесо быстро вращается: не удерживайте

- после 10 попыток заехать/выехать на парковку/с

рулевое колесо и не просовывайте руки

«Вперед».

парковки при параллельной парковке и 7 попыток

между его спицами. Следите за предметами,

при перпендикулярной парковке.

которые могут помешать маневру (свободная

При прерывании маневра эта система

О ходе маневра свидетельствуют следующие

одежда, шарф, галстук и т. д.). Опасность

автоматически отключается.

символы:

травмирования!

При этом в зависимости от комплектации

Маневр выполняется (зеленый).

Водитель обязан постоянно следить за

загорается красная пиктограмма маневра, а также

движением транспорта, особенно за встречными

на сенсорном экране отображается сообщение

Маневр прерван или завершен (красный).

автомобилями.

«Маневр отменен».

Водитель должен убедиться, что никакие

Стрелки указывают, что водитель должен

Водителю предлагается взять управление

предметы или люди не мешают движению

снова принять на себя контроль над автомобилем.

автомобилем на себя.

автомобиля.

Через несколько секунд система отключится и

С MyCitroën Drive Plus

вернется в исходное состояние.

Эти инструкции отображаются в виде символа и

Поступающие с камеры на сенсорный экран

В зависимости от комплектации контрольная

соответствующего сообщения:

изображения могут искажаться рельефом.

лампа выключится.

«Двигайтесь назад».

В тенистых местах, при недостаточном

солнечном свете или при плохом освещении

Завершение маневра заезда на парковку

изображение может быть затемнено и

«Двигайтесь вперед».

или выезда с парковки

отображаться с меньшей контрастностью.

Автомобиль остановится, когда маневр будет

О ходе маневра свидетельствуют следующие

Маневр можно прервать в любой момент, это может

завершен.

символы:

сделать либо сам водитель, либо система.

При этом в зависимости от комплектации

Ожидается выполнение маневра.

Водитель может прервать маневр:

загорается красная пиктограмма маневра, а также

- взяв управление автомобилем на себя;

155

Вождение

на сенсорном экране отображается сообщение

Помня о внешних помехах, не включайте

Контроль исправности

«Маневр завершен».

систему:

В случае неисправности усилителя рулевого

При отключении системы в зависимости от

- На обочине с зыбкой отсыпкой (возле

управления на панели приборов загорится

канав и т. п.), у платформ, на краю ям и

комплектации контрольная лампа

данный сигнализатор и появится сообщение.

котлованов.

выключается в сопровождении звукового сигнала.

- В случае плохого сцепления колес с дорогой

Необходимо остановить автомобиль.

После заезда на парковочное место водителю

(напр., из-за гололеда и т. п.).

При первой же возможности остановитесь и

может потребоваться завершить маневр.

выключите зажигание.

Не пользуйтесь системой в случае хотя бы

Обратитесь в сервисную сеть CITROËN или в

Пределы возможностей

одной из следующих неисправностей:

специализированный техцентр.

системы

- Низкое давление в шине.

- Система может предложить неподходящее место

- Один из бамперов поврежден.

С MyCitroën Play или MyCitroën Drive

для парковки (там, где стоянка запрещена, место

- Одна из видеокамер неисправна.

Если функция не может быть активирована,

проведения дорожных работ с поврежденным

данная контрольная лампа будет мигать, а

дорожным покрытием, место рядом с канавой и

Не пользуйтесь системой при наличии хотя

также раздастся звуковой сигнал,

т. п.).

бы одного из следующих условий:

указывающий на неисправность системы.

- Система может сообщить, что место для парковки

- На автомобиле перевозятся предметы,

В случае возникновения неисправности при

найдено, но не проложить путь к нему из-за

выступающие за его габариты (напр., стремянка

использовании системы контрольная лампа гаснет.

неподвижного препятствия на противоположной

на багажных дугах, велосипед на крышке

Если неисправность датчиков парковки

стороне траектории маневра, в связи с чем

багажника и т. п.).

возникает во время использования,

автомобиль не сможет проехать по ней для

- При использовании несертифицированной

загорается данный сигнализатор и

парковки.

шаровой опоры ТСУ.

отображается соответствующее сообщение.

- Система может сообщить, что место для парковки

- При вождении на цепях противоскольжения.

Функция выключается.

найдено, но не начинать маневр, так как ширина

- При вождении на малоразмерном запасном

Обратитесь в сервисную сеть CITROËN или в

полосы может быть недостаточной.

колесе.

специализированный техцентр.

- Система не предназначена для выполнения

- При вождении на шинах, размер которых

крутых поворотов при парковке.

отличается от оригинальных.

С MyCitroën Drive Plus

- Система не обнаруживает пространства, намного

- При внесении изменений в бамперы

Если функция не может быть активирована,

превышающие размеры автомобиля, или если

(дополнительной защиты).

отображается соответствующее сообщение.

они ограничены слишком низкими (бордюры,

- При окраске датчиков вне сервисной сети

Если неисправность датчиков парковки возникает

неровности) или слишком тонкими (деревья,

CITROËN.

во время использования, отображается

столбы, проволочные заборы и т. д.) препятствиями.

- При использовании датчиков, не

соответствующее сообщение. Функция

- Тяжелый груз в багажнике, изменяющий осадку

сертифицированных для вашего автомобиля.

выключается.

автомобиля, может внести неточность в измерение

Обратитесь в сервисную сеть CITROËN или в

расстояний.

специализированный техцентр.

156

Практические советы по эксплуатации и обслуживанию

Допустимые виды топлива

Дизельное топливо при

Мало топлива в баке

низких температурах

Как только уровень топлива в баке снизится

до минимального, на панели приборов

При температурах ниже 0 °C образование

загорится этот сигнализатор в сопровождении

Бензиновое топливо, соответствующее стандарту

парафинов в летних сортах дизельного топлива

текстового сообщения и звукового сигнала. При

EN228, содержащее до 5 % и 10 % этанола.

может повлечь за собой некорректную работу

первом включении сигнализатора в баке остается

двигателя. В таких температурных условиях

еще около 6 литров топлива.

рекомендуется пользоваться зимними сортами

До тех пор, пока не будет добавлено достаточное

дизельного топлива и держать бак заполненным не

Дизельное топливо, соответствующее стандартам

количество топлива, этот сигнализатор будет

менее, чем на 50 %.

EN590, EN16734 и EN16709 и содержащее до

включаться при каждом включении зажигания в

При температуре ниже -15 °C во избежание

7 %, 10 %, 20 % и 30 % метилового эфира жирной

сопровождении текстового сообщения и звукового

проблем с запуском рекомендуется парковать

кислоты. Использование топлива B20 или B30,

сигнала. Во время движения это сообщение и

автомобиль в помещении (в отапливаемом гараже).

даже изредка, накладывает особые условия

звуковой сигнал повторяются с возрастающей

обслуживания, называемые «Тяжелые условия».

частотой, по мере приближения уровня топлива к

В путешествиях за рубежом

отметке 0.

Некоторые сорта топлива могут повредить

Срочно заправьтесь, чтобы избежать аварийной

двигатель вашего автомобиля.

Парафиновое дизельное топливо, соответствующее

остановки.

Для ряда стран может действовать требование

стандарту EN15940.

Дополнительную информацию о действиях в случае

пользоваться особыми сортами топлива

полной выработки дизельного топлива см. в

Категорически запрещается заправлять

(распознаваемыми по октановому числу,

соответствующем разделе.

автомобиль какими-либо иными видами

определенной торговой марке и т. п.), с

топлива или биодобавок (хоть чистыми, хоть

которыми гарантируется нормальная работа

Небольшая стрелка рядом с

разбавленными маслами растительного либо

двигателя.

сигнализатором указывает, на какой

животного происхождения, бытовыми сортами

За дополнительной информацией обращайтесь к

стороне автомобиля расположен люк горловины

топлива и т. п.) — это может привести к выходу

сотруднику сервисной сети.

топливного бака.

из строя двигателя и его системы питания.

Система «стоп-старт»

Топливо

Допускаются только те топливные

Никогда не заправляйте автомобиль

присадки, которые соответствуют

Емкость топливного бака: около 50 литров.

топливом, если его двигатель находится

требованиям стандарта B715001 (бензин) или

Резервный уровень: приблизительно 6 литров.

в режиме STOP; обязательно выключите

B715000 (дизель).

зажигание.

158

Практические советы по эксплуатации и обслуживанию

Заправка топливом

► Вставьте заправочный пистолет в горловину

Расположенный на входе в бак ограничитель

7

до упора, прежде чем начать заправку (чтобы не

горловины топливного бака срабатывает при снятии

Чтобы индикатор уровня топлива вновь начал

испачкаться брызгами).

крышки с горловины.

давать показания, необходимо залить в бак не

Прекратите попытки долить топливо после

менее 5 литров.

третьего отключения заправочного пистолета.

Порядок действий

При открывании крышки горловины топливного бака

Это может привести к неисправностям.

может слышаться шум всасываемого в бак воздуха.

► Установите крышку горловины топливного бака

Это нормальное явление, которое связано с тем,

на место и поверните ее вправо.

что топливная система герметична.

► Закройте люк горловины топливного бака.

Для безопасной заправки автомобиля выполните

следующие действия.

В случае заправки топливом, не

► Всегда выключайте двигатель.

соответствующим двигателю автомобиля,

необходимо полностью слить его из топливного

бака и заменить надлежащим, прежде чем вновь

При попытке залить бензин в бак для дизельного

запустить двигатель.

топлива пистолет упрется в ограничитель. Вход

в горловину блокируется и заправка бензином

Автомобиль оборудован каталитическим

становится невозможной.

нейтрализатором, снижающим содержание вредных

В таком случае не пытайтесь вставить пистолет

веществ в выхлопных газах.

силой: воспользуйтесь пистолетом для

Для бензиновых двигателей следует

дизельного топлива.

использовать только неэтилированный бензин.

Отверстие заправочной горловины бака более

Ограничитель не мешает заправлять бак из

узкое, в него может войти пистолет только для

канистры.

неэтилированного бензина.

Зарубежные поездки

Ограничитель горловины

За рубежом заправочные пистолеты для

► Отоприте автомобиль, нажмите на край крышки

люка, и откройте бак.

топливного бака (на

дизельного топлива могут быть иными, поэтому

заправка может оказаться невозможной из-за

► Определите, в какой колонке топливо

дизельных модификациях)

ограничителя на входе в горловину бака.

соответствует рекомендованному для вашего

(В зависимости от страны реализации автомобиля.)

Перед зарубежной поездкой рекомендуется

двигателя (оно указано на этикетке с обратной

Данное механическое устройство предотвращает

обратиться в сервисную сеть CITROËN и узнать,

стороны крышки люка).

заполнение бака бензином для дизельного

можно ли использовать распределительное

► Поверните крышку горловины бака влево,

автомобиля.

снимите ее и повесьте на крючок (на крышке люка).

159

Практические советы по эксплуатации и обслуживанию

оборудование посещаемой вами страны для

другим травмам, а также к смертельному

имеющих допуск и разрешение на проведение

вашего автомобиля.

поражению электрическим током.

данного вида работ;

Поскольку повреждения высоковольтных

Повреждение автомобиля или тягового

компонентов не видны, CITROËN запрещает:

аккумулятора может привести к мгновенной

Система зарядки (на

- прикасаться к поврежденным и исправным

или постепенной утечке токсичных газов или

компонентам, а также чтобы любые украшения

жидкостей. CITROËN рекомендует:

версиях с электрическим

или другие металлические предметы

- в случае происшествия всегда сообщать

приводом)

контактировали с этими компонентами;

пожарным и аварийным службам, что

- работать с оранжевыми высоковольтными

автомобиль оснащен тяговым аккумулятором;

кабелями или любыми другими

- не прикасаться к жидкостям, вытекающим из

Электропроводка

высоковольтными компонентами, отмеченными

тяговой батареи;

напряжением 400 В

маркировкой опасности поражения

- не вдыхать газы, выделяемые тяговой

Система электрического привода, работающая

электрическим током. Любое вмешательство в

батареей, которые являются токсичными;

под напряжением около 400 В, распознается по

высоковольтную систему должно выполняться

- в случае происшествия или аварии держаться

оранжевым кабелям, помеченным показанной здесь

квалифицированным персоналом техцентра,

подальше от автомобиля, так как выделяемые

пиктограммой:

имеющих допуск и разрешение на проведение

газы легко воспламеняются и могут стать

данного вида работ;

причиной пожара.

- повреждать, изменять или снимать оранжевые

высоковольтные кабели или отсоединять их от

высоковольтной сети;

- открывать, изменять и снимать крышку

тяговой батареи;

- работать с режущими и формовочными

В ходе эксплуатации силовая передача

инструментами или источниками тепла вблизи

электромобиля нагревается и остается

высоковольтных компонентов и кабелей.

горячей в течение некоторого времени после

В случае низкого уровня жидкости в баке

выключения зажигания.

охлаждающей жидкости доливка должна

Ознакомьтесь с предупреждающими

производиться только в квалифицированных

Эта метка предназначена исключительно

сообщениями на этикетках, особенно под

техцентрах, чтобы убедиться в отсутствии утечки

для использования пожарными и

крышкой зарядного разъема.

в тяговом аккумуляторе.

сервисными службами в случае любых работ на

Любое вмешательство в высоковольтную

автомобиле.

Напряжение в высоковольтной системе

систему должно выполняться

Другие лица не должны касаться устройства,

опасно и может привести к ожогам или

квалифицированным персоналом техцентра,

указанного на этой метке.

160

Практические советы по эксплуатации и обслуживанию

В случае ДТП или удара днищем кузова

Тяговая батарея

– не подвергать автомобиль воздействию

7

автомобиля

температур ниже -30 °C и выше + 60 °C в

Тяговая батарея служит для хранения запаса

В этих ситуациях электрическая цепь

течение более 24 часов;

электрической энергии, необходимой для работы

или тяговая батарея могут быть серьезно

- избегать зарядки автомобиля при

электродвигателя и систем температурного

повреждены.

отрицательных температурах (за исключением

комфорта в салоне. По мере эксплуатации тяговая

При первой же возможности остановитесь и

случаев, когда автомобиль работал более

батарея разряжается, поэтому ее необходимо

выключите зажигание.

20 минут) или при температуре выше +30 °C;

регулярно заряжать. Не следует ждать, пока

Обратитесь в сервисную сеть CITROËN или в

- не использовать тяговой аккумулятор

тяговая батарея достигнет минимального уровня

специализированный техцентр.

автомобиля в качестве генератора энергии;

заряда, чтобы зарядить ее.

- не использовать генератор для подзарядки

Запас хода при движении от батареи зависит от

На мойке

тяговой батареи автомобиля.

стиля вождения, маршрута, использования систем

Перед мойкой автомобиля убедитесь, что

температурного комфорта в салоне и срока службы

крышка зарядного разъема плотно закрыта.

компонентов батареи.

В случае повреждения тяговой батареи

Никогда не мойте автомобиль во время зарядки

Запрещается самостоятельно производить

На процесс старения тяговой батареи

батареи.

работы.

влияют различные факторы, в том числе

Не допускайте контакта с жидкостью,

климатические условия, пройденное расстояние

Мойка под высоконапорной струей

вытекающей из батареи, а в случае ее

и частота быстрой зарядки.

Во избежание повреждения компонентов

попадания на кожу тщательно промойте ее

электрической системы запрещается подвергать

водой и немедленно обратитесь за медицинской

Для контроля пробега автомобиля и

помощью.

мойке под высоконапорной струей моторный

обеспечения долговечности тягового

Обратитесь в сервисную сеть CITROËN или в

отсек или компоненты под кузовом.

аккумулятора CITROËN рекомендует:

специализированный техцентр, чтобы проверить

Не доводите давление до 80 бар при мойке

- не заряжать полностью аккумулятор

исправность системы.

кузова.

электромобиля ежедневно (как можно чаще

заряжайте тяговый аккумулятор ниже 80 %);

Не допускайте попадания воды или пыли в

Утилизация тяговой батареи

- не разряжать аккумулятор полностью;

разъем или штекер зарядного кабеля

- не ставить автомобиль на стоянку в

При соблюдении рекомендаций CITROËN

— риск возгорания или поражения

течение длительного периода времени без его

тяговая батарея рассчитана на весь срок службы

электрическим током.

использования (более 12 часов), когда тяговая

автомобиля.

Никогда не подключайте и не отключайте кабель

батарея имеет низкий или высокий уровень

При замене батареи обратитесь в сервисную

или зарядный штекер мокрыми руками — риск

заряда; заряжать батарею на 20-40 %;

сеть CITROËN для получения инструкций по

поражения электрическим током.

– ограничить использование быстрой зарядки;

ее утилизации. При ненадлежащей утилизации

существует риск получения серьезных ожогов,

161

Практические советы по эксплуатации и обслуживанию

поражения электрическим током и нанесения

Состояние

Значение

ущерба окружающей среде.

контрольной лампы

В соответствии с действующими нормами

зарядки

CITROËN обеспечивает вторую жизнь или

переработку этого компонента в сотрудничестве с

Зеленый, горит

Зарядка завершена.

квалифицированными операторами.

постоянно

По прошествии 2

Состояние

Значение

минут с момента

контрольной лампы

Зарядные разъемы и

перехода систем

зарядки

автомобиля в режим

контрольные лампы

Белый, горит

Встречающая

ожидания контрольная

постоянно

подсветка при

лампа зарядки

открытии крышки

выключается.

зарядного разъема

При отпирании

и отсоединении

автомобиля с

зарядного кабеля.

помощью системы

Синий, горит

Отсроченная зарядка.

Бесконтактный ключ

постоянно

дистанционного

доступа и пуска

Мигающий зеленый

Идет зарядка.

или открытии двери

контрольная лампа

включается. Это

свидетельствует

о полной зарядке

1.

Зарядные разъемы

батареи.

2.

Кнопка активирования отсроченной зарядки

Красный, горит

Неисправность.

3.

Контрольная лампа фиксации штекера

постоянно

Красный, горит постоянно: штекер вставлен

правильно и зафиксирован в разъеме.

Если крышка зарядного разъема

Мигает красным цветом: заправочный пистолет

подверглась удару, даже легкому, не

вставлен неправильно или невозможно его

используйте ее.

зафиксировать.

Не разбирайте и не вносите изменений

4.

Контрольная лампа зарядки

в зарядный разъем. Это может привести

162

Практические советы по эксплуатации и обслуживанию

к поражению электрическим током и/или

В сервисной сети доступен полный ассортимент

7

возгоранию!

зарядных кабелей.

Обратитесь в сервисную сеть CITROËN или в

Для получения дополнительной информации

специализированный техцентр.

и надлежащих зарядных кабелей обратитесь

в сервисную сеть CITROËN или в

специализированный техцентр.

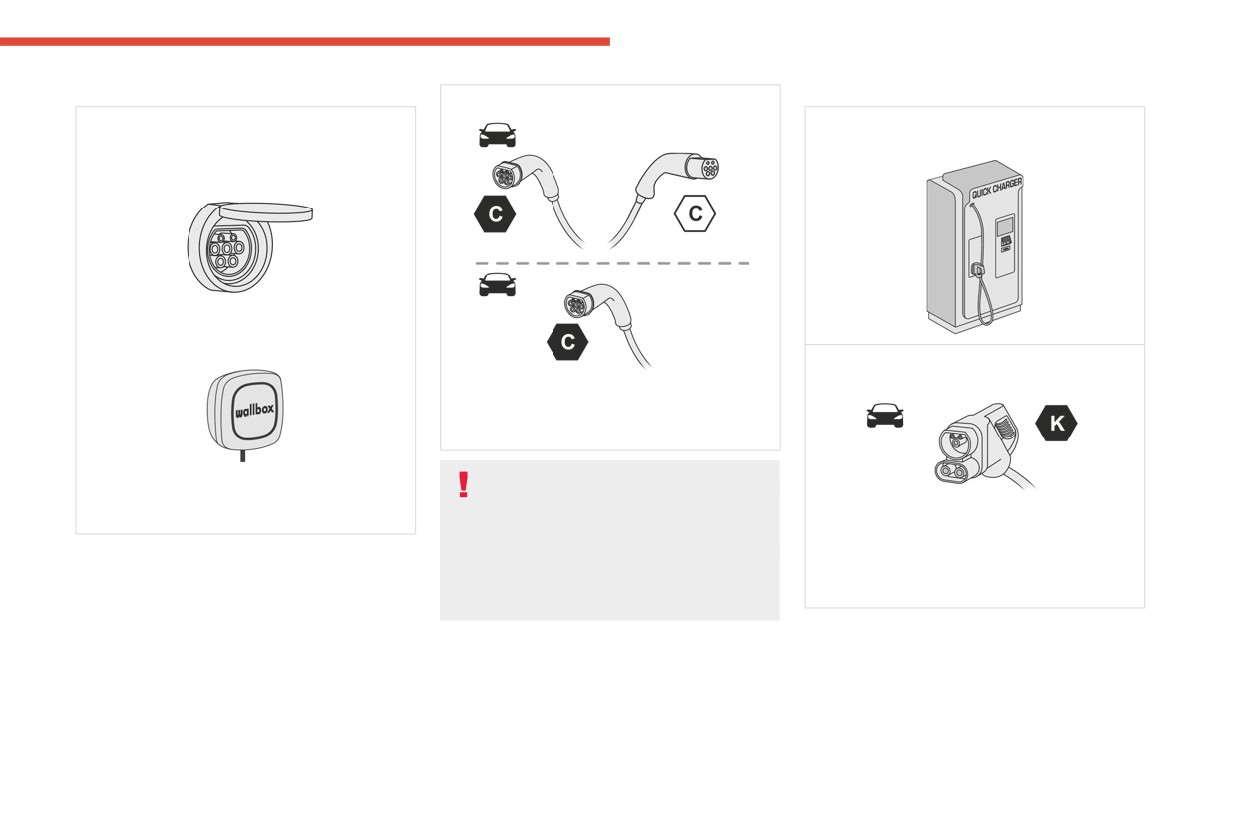

Зарядные кабели, розетки и

зарядные устройства

Таблички идентификации на гнездах/

разъемах для зарядки

Зарядный кабель, поставляемый с автомобилем

(в зависимости от комплектации), совместим

Таблички идентификации наклеены на автомобиле,

с зарядными системами в стране реализации

зарядном кабеле и зарядном устройстве, чтобы

автомобиля. Перед заграничной поездкой

информировать пользователя о том, какое

Далее указано значение каждой таблички

убедитесь в совместимости местных зарядных

устройство необходимо использовать.

идентификации:

систем с зарядным кабелем.

Таблички идентификации

Расположение

Настройка

Тип питания / диапазон напряжения

Разъем для зарядки (сторона автомобиля)

ТИП 2

Перемен. ток

C

< 480 среднеквадратических вольт

Гнездо для зарядки (сторона зарядного

ТИП 2

Перемен. ток

C

устройства)

< 480 среднеквадратических вольт

Разъем для зарядки (сторона автомобиля)

COMBO 2 (FF)

Пост. ток

K

50-500 В

163

Практические советы по эксплуатации и обслуживанию

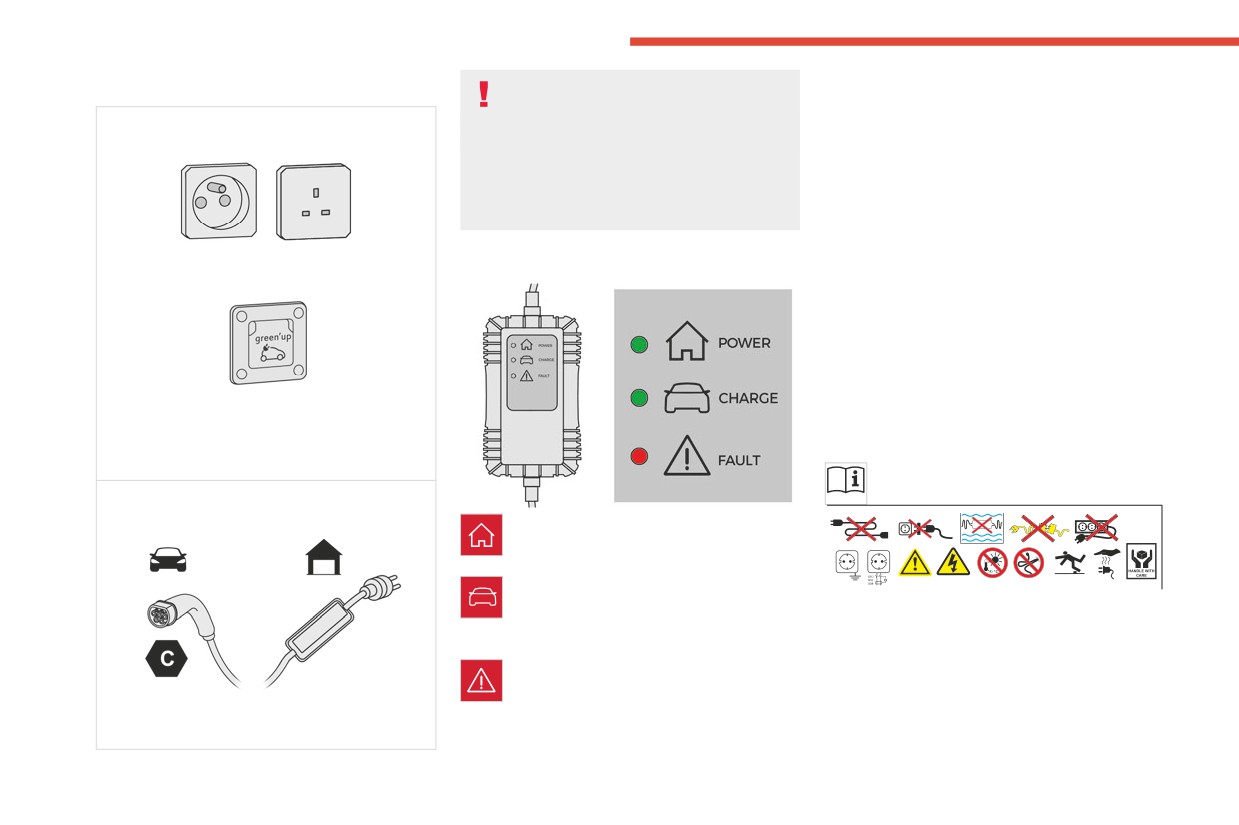

Стандартная зарядка, режим 2

Специальный кабель для домашней

и отсутствии неисправностей электрической

зарядки (режим 2)

системы.

Домашняя розетка

Не допускайте повреждения кабеля.

Если контрольная лампа не гаснет,

(стандартная зарядка — переменный ток (AC))

Не используйте поврежденный кабель.

обратитесь в сервисную сеть CITROËN или в

Обратитесь в сервисную сеть CITROËN или

специализированный техцентр.

в специализированный техцентр для замены

После подключения зарядного кабеля к розетке

кабеля.

домашней электросети все контрольные лампы на

короткое время загораются.

Блок контроля (режим 2)

Если контрольные лампы не загораются, проверьте

Режим 2 со стандартной розеткой: максимальная

выключатель розетки домашней электросети:

сила тока зарядки — 8 А.

- В случае срабатывания выключателя обратитесь

к специалисту для проверки исправности

электрической системы и/или проведения

необходимых ремонтных работ.

- Если выключатель не сработал, не используйте

Режим 2 с розеткой Green'Up: максимальная

зарядный кабель и обратитесь в сервисную сеть

сила тока зарядки — 16 А.

CITROËN или в специализированный техцентр.

Для установки этой розетки вызовите

Метка блока управления — рекомендации

профессионального электрика.

Перед эксплуатацией ознакомьтесь с

Специальный кабель для домашней зарядки

руководством.

— режим 2 (AC)

POWER

Зеленый: установлено электрическое

соединение; можно начать зарядку.

CHARGE

Зеленый, мигающий: выполняется зарядка

1.

Ненадлежащее использование зарядного

или активирована преднастройка температуры.

кабеля чревато возгоранием, порчей

Зеленый, горит постоянно: зарядка завершена.

имущества, гибелью или получением тяжелой

FAULT

травмы в результате поражения током.

Красный: неисправность; зарядка

Табличка идентификации C на разъеме для

невозможна или должна быть немедленно

зарядки (сторона автомобиля).

прервана. Убедитесь в правильности подключений

164

Практические советы по эксплуатации и обслуживанию

2.

Пользуйтесь только надлежаще заземленными

8.

Запрещается использовать зарядный

13. Запрещается подключать и отключать

7

электрическими розетками, защищенными

кабель с удлинителями, разветвителями,

зарядный кабель от настенной розетки

предохранителями, рассчитанными на ток

переходными адаптерами или подключать его к

мокрыми руками.

30 мА.

поврежденной электрической розетке.

14. Не допускайте силового воздействия на разъем

3.

Пользуйтесь только надлежаще заземленными

9.

Не останавливайте зарядку путем извлечения

в случае его заклинивания в автомобиле.

электрическими розетками, защищенными

вилки из настенной розетки.

Метка блока контроля - Состояние

предохранителями, соответствующими

10.

Если зарядный кабель или настенная розетка

контрольных ламп

номинальному току электрической цепи.

горячие на ощупь, остановите зарядку путем

4.

Не следует вешать тяжелый блок контроля на

запирания и повторного отпирания автомобиля

Состояние

электрическую розетку, вилку и кабели.

при помощи встроенного в пульт ДУ ключа.

контрольной лампы

5.

Запрещается использовать зарядные кабели с

11.

Зарядный кабель содержит

дефектами или какими-либо повреждениями.

компоненты, которые могут привести к

Выкл.

6.

Запрещается ремонтировать зарядный кабель

возникновению электрической дуги или

или вскрывать его изоляцию. В зарядном

искрообразованию. Не допускайте контакта с

кабеле нет компонентов, подлежащих ремонту,

легковоспламеняющимися парами.

Горит

и в случае повреждения его необходимо

12.

Используйте зарядный кабель только с

заменить.

автомобилями CITROËN.

Мигает

7.

Запрещается погружать зарядный кабель в

воду.

POWER

CHARGE

FAULT

Пиктограмма

Описание

Не подключен к источнику питания или недоступен из

инфраструктуры.

Блок управления в настоящее время выполняет

самотестирование.

(зеленый)

(зеленый)

(красный)

Подключен только к инфраструктуре или к

инфраструктуре и электрическому автомобилю (EV),

но зарядка не выполняется.

(зеленый)

165

Практические советы по эксплуатации и обслуживанию

POWER

CHARGE

FAULT

Пиктограмма

Описание

Подключен к источнику питания и электрическому

автомобилю (EV).

EV подзаряжается или активирована преднастройка

(зеленый)

(зеленый)

температуры.

Подключен к источнику питания и электрическому

автомобилю (EV).

EV ожидает подзарядки или зарядка EV завершена.

(зеленый)

(зеленый)

Неисправность блока управления. Подзарядка

недоступна.

Если после сброса вручную отображается индикатор

(красный)

ошибки, блок управления необходимо отнести

в сервисную сеть CITROËN на проверку перед

следующей подзарядкой.

Блок управления находится в режиме диагностики.

(зеленый)

(зеленый)

(красный)

Принудительная инициализация

Блок контроля можно инициализировать, отсоединив его одновременно от зарядного разъема и стенной розетки.

Затем вновь подключите в первую очередь кабель питания блока контроля к стенной розетке. Дополнительную информацию см. в руководстве.

166

Практические советы по эксплуатации и обслуживанию

Ускоренная зарядка, режим 3

Сверхбыстрая зарядка, режим 4

Зарядный кабель, режим 3 (AC)

7

Пост ускоренной зарядки (в зависимости от

Терминал ускоренной зарядки

версии автомобиля)

(сверхбыстрая зарядка — постоянный ток (DC))

(Ускоренная зарядка — однофазный или

трехфазный переменный ток (AC))

В режиме 3 с постом ускоренной зарядки

максимальная сила тока зарядки составляет

32 А.

Зарядный кабель, режим 4 (DC)

(встроен в терминал ускоренной зарядки)

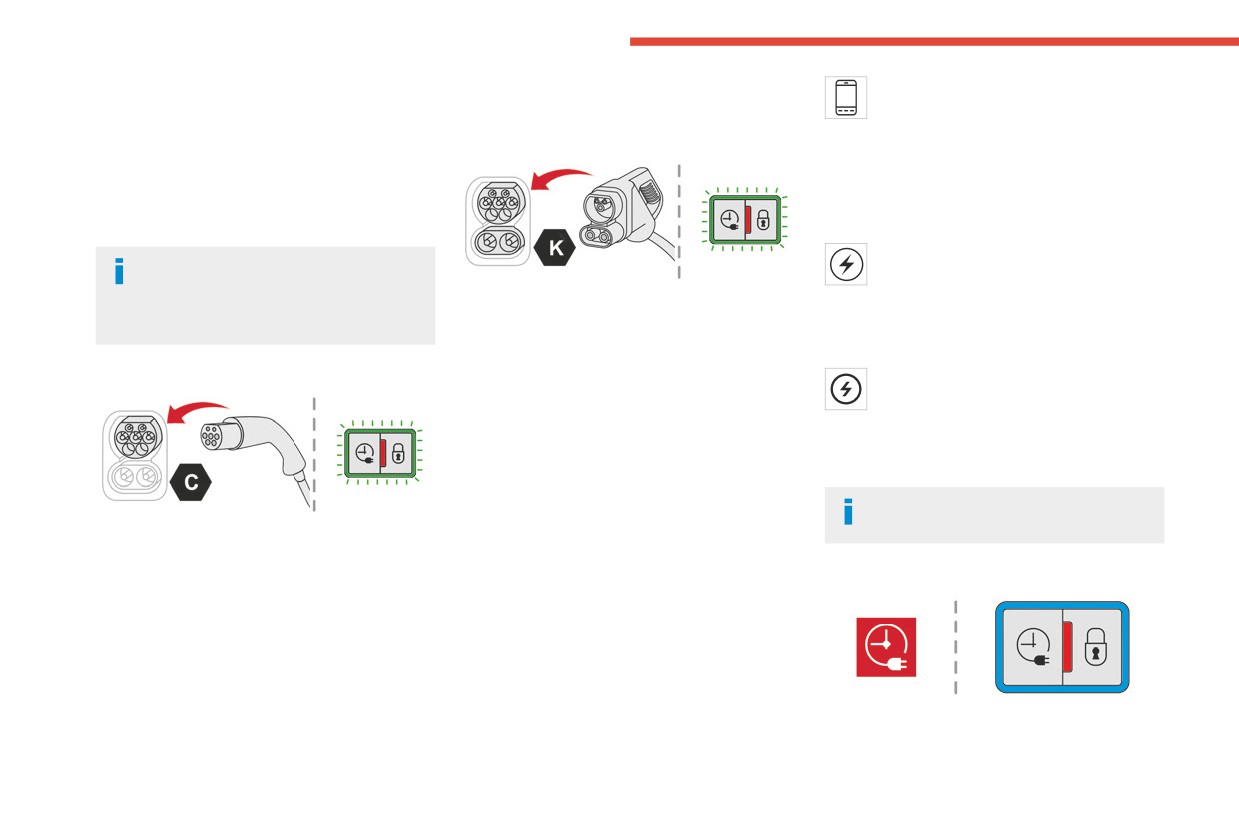

Табличка идентификации C на зарядном

разъеме (сторона автомобиля) и гнезде (сторона

зарядного устройства).

В режиме 3 с постом ускоренной зарядки

Пост ускоренной зарядки

(Wallbox) максимальная сила тока зарядки

Не разбирайте и не модифицируйте

Табличка идентификации K на зарядном

составляет 32 А.

зарядное устройство. Это может привести к

разъеме (сторона автомобиля).

поражению электрическим током и/или пожару!

Используйте только терминал ускоренной

Инструкции по эксплуатации см. в руководстве

зарядки, длина кабелей которого не превышает

пользователя зарядного устройства,

30 метров.

поставленном производителем.

Зарядка тяговой батареи

(Электрический двигатель)

Для подзарядки подключите автомобиль к

домашней электрической сети (домашняя или

ускоренная зарядка) или к общедоступному

167

Практические советы по эксплуатации и обслуживанию

устройству быстрой зарядки (сверхбыстрая

Низкая нагрузка / вождение

Отсоедините кабель от клеммы (+)

зарядка).

Вождение при слишком низком уровне

дополнительной батареи в моторном отсеке.

Для полной зарядки не прерывайте ее вплоть до ее

заряда тяговой батареи может привести к

Каждые 3 месяца подключайте зарядное

автоматического завершения. Зарядка может быть

поломке автомобиля и стать причиной аварии

устройство батареи 12 В к клеммам (+) и (-)

немедленной или отсроченной (за исключением

или серьезных травм. ВСЕГДА проверяйте, что

вспомогательной батареи для подзарядки

общедоступного устройства быстрой зарядки,

тяговая батарея имеет достаточный уровень

вспомогательной батареи и поддержания

режим 4).

заряда.

рабочего напряжения.

Домашнюю или ускоренную зарядку можно в любой

момент прервать. Для этого отоприте автомобиль

Низкая нагрузка / парковка

Меры предосторожности

и извлеките штекер. Для сверхбыстрой зарядки

Если температура наружного воздуха

см. инструкцию по эксплуатации общедоступного

Наши электромобили спроектированы в

низкая, рекомендуется не оставлять автомобиль

устройства быстрой зарядки.

соответствии с рекомендациями по максимальным

на улице на несколько часов при низкой нагрузке

Подробные сведения об отображении зарядки

уровням мощности электромагнитных полей,

(менее 20 %).

на панели приборов и сенсорном экране см. в

выпущенными Международной комиссией по

соответствующем разделе.

защите от неионизирующих излучений (ICNIRP —

Автомобиль на стоянке более 1 месяца

документ 1998 г.).

Для контроля процесса зарядки можно

В случае длительного периода

Владельцы кардиостимуляторов и

использовать приложение MyCitroën App.

неиспользования автомобиля (более 4 недель)

аналогичных устройств

Для получения дополнительной информации о

без возможности зарядки при перезапуске

дистанционно управляемых дополнительных

из-за саморазряда перезапуск может быть

Проконсультируйтесь с врачом относительно

системах см. соответствующий раздел.

невозможен, если уровень заряда тягового

мер предосторожности, или получите от

аккумулятора низкий или очень низкий, особенно

производителя имплантированного аппарата

при отрицательных температурах окружающей

гарантию его работы в среде, отвечающей

В целях безопасности двигатель не

среды. Если планируется, что автомобиль не

рекомендациям ICNIRP.

запустится, если зарядный кабель все еще

будет использоваться в течение нескольких

вставлен в разъем на автомобиле. На панели

При появлении каких-либо сомнений

недель, ВСЕГДА проверяйте заряд тягового

приборов отображается уведомление.

Домашняя или ускоренная зарядка: не

аккумулятора (от 20 % до 40 %).

следует оставаться даже на короткое время

Не подключайте зарядный кабель.

Охлаждение тяговой батареи

вблизи и внутри автомобиля, а также возле

Всегда паркуйте автомобиль в месте,

При зарядке включается вентилятор

зарядного кабеля или зарядного устройства.

где температура составляет от -10 °C до

моторного отсека, который охлаждает

Сверхбыстрая зарядка: не пользуйтесь

30 °C (парковка в месте с экстремальными

встроенное зарядное устройство и тяговую

системой и не приближайтесь к терминалам

температурами может повредить тяговую

батарею.

ускоренной зарядки. Выйдите из зоны

батарею).

168

Практические советы по эксплуатации и обслуживанию

зарядки и попросите кого-нибудь зарядить ваш

- Некоторые области остаются очень горячими

Подключение

7

автомобиль.

даже спустя час после завершения зарядки —

► Перед зарядкой убедитесь, что селектор коробки

риск ожогов.

передач переведен на P, а зажигание выключено —

- Вентилятор может начать работать в любой

Касается домашней или ускоренной

иначе зарядка не начнется.

момент — риск порезов или удушения.

зарядки

► Откройте крышку разъема для зарядки, нажав

кнопку, и убедитесь в отсутствии посторонних

Перед зарядкой

После зарядки

предметов в разъеме.

В зависимости от ситуации:

Убедитесь, что крышка зарядного разъема

Домашняя зарядка, режим 2

► Обратитесь к специалисту для проверки

плотно закрыта.

соответствия электрической системы

Не оставляйте кабель подключенным к розетке

действующим стандартам и совместимости с

домашней электросети — риск короткого

другими системами автомобиля.

замыкания или поражения электрическим током

► Обратитесь к профессиональному электрику

в случае контакта или погружения в воду!

для установки розетки домашней электросети

или поста ускоренной зарядки (Wallbox),

Для сверхбыстрой зарядки

совместимых с системами автомобиля.

Рекомендуется использовать зарядный кабель,

Перед зарядкой

доступный в качестве вспомогательного

Убедитесь, что терминал ускоренной

устройства.

зарядки и зарядный кабель совместимы с вашим

За дополнительной информацией

автомобилем.

обращайтесь в сервисную сеть CITROËN или в

Если температура наружного воздуха ниже:

специализированный техцентр.

- 0 °C, время зарядки может быть

► Подключите зарядный кабель с блоком контроля

продолжительнее.

к домашней электрической розетке.

Во время зарядки

- -20 °C, зарядка все еще возможна, но время

После подключения все контрольные лампы на

Снятие автомобиля с блокировки во время

зарядки может быть продолжительнее (батарея

блоке контроля на короткое время загораются,

зарядки прервет процесс зарядки.

должна быть сначала нагрета).

затем продолжает гореть только зеленая

Если не принимать никаких действий с

контрольная лампа POWER (POWER).

дверьми или багажным отделением, а также

После зарядки

► Снимите защитную сетку заправочного

со штекером, через 30 секунд автомобиль

Убедитесь, что крышка зарядного разъема

пистолета.

снова заблокируется, и зарядка возобновится

плотно закрыта.

► Вставьте штекер в зарядный разъем.

автоматически.

Запрещается работать под капотом автомобиля:

169

Практические советы по эксплуатации и обслуживанию

О начале зарядки свидетельствует мигание зеленых

Загорание красной лампы на крышке подтверждает

В любое время отсроченную зарядку можно

контрольных ламп CHARGE на крышке и блоке

фиксацию штекера.

запрограммировать через приложение

контроля.

Сверхбыстрая зарядка, режим 4

MyCitroën App.

Если это не так, то зарядка не началась; повторите

Для получения дополнительной информации о

процедуру и убедитесь, что все подключено

дистанционно управляемых дополнительных

правильно.

системах см. соответствующий раздел.

Загорание красной лампы на крышке подтверждает

На автомобиле с MyCitroën Play или MyCitroën

фиксацию штекера.

Drive

► В меню сенсорного экрана Питание

Если по завершении зарядки зарядный

выберите страницу Заряд.

кабель все еще подключен, при открытии

► В зависимости от комплектации автомобиля

► Установите время начала зарядки.

двери водителя на панели приборов в течение

снимите защитную крышку с нижней части разъема.

► Нажмите ОК.

20 секунд будет отображаться уровень заряда.

► В соответствии с инструкциями по эксплуатации

Параметры настройки сохраняются в системе.

общедоступного устройства быстрой зарядки

На автомобиле с MyCitroën Drive Plus

Ускоренная зарядка, режим 3

подключите кабель устройства к разъему

► В приложении Энергия на сенсорном

автомобиля.

экране выберите вкладку Зарядка.

О начале зарядки свидетельствует мигание зеленых

► Установите время начала зарядки.

контрольных ламп зарядки на крышке.

► Нажмите на OK.

Если это не так, то зарядка не началась; повторите

Активация

процедуру и убедитесь, что все подключено

правильно.

Отсроченная зарядка доступна только в

Загорание красной лампы на крышке подтверждает

режимах 2 и 3.

► Следуйте инструкциям по эксплуатации поста

ускоренной зарядки (Wallbox).

фиксацию штекера.

► Запрограммировав отсроченную зарядку,

► Снимите защитную сетку заправочного

подключите автомобиль к зарядному оборудованию.

Отсроченная зарядка

пистолета.

► Вставьте штекер в зарядный разъем.

По умолчанию время начала отсроченной зарядки

О начале зарядки свидетельствует мигание зеленой

установлено на полночь.

контрольной лампы зарядки на крышке.

В зависимости от комплектации это время можно

Если это не так, то зарядка не началась; повторите

изменить.

процедуру и убедитесь, что все подключено

Настройки

► Заприте автомобиль на центральный замок.

правильно.

На смартфоне или планшете

170

Практические советы по эксплуатации и обслуживанию

► Чтобы активировать систему, нажмите кнопку на

светом и контрольная лампа зарядки на крышке

Тягово-сцепное устройство

7

крышке и удерживайте ее в течение минуты (при

также светится зеленым.

Распределение нагрузки

этом загорится синяя контрольная лампа зарядки).

► Наденьте на штекер защитный чехол и закройте

► Размещайте груз в прицепе так, чтобы наиболее

крышку зарядного разъема.

Отключение

► Отсоедините штекер зарядного кабеля со

тяжелые предметы располагались как можно ближе

к оси и чтобы нагрузка на буксирное устройство

стороны блока контроля от розетки домашней

была близка к максимально разрешенной, но ни в

электросети.

коем случае не превышала ее.

Ускоренная зарядка, режим 3

При подъеме в гору плотность атмосферного

По завершении зарядки загорается контрольная

воздуха снижается, что приводит к падению

лампа блока контроля, зеленая контрольная лампа

мощности двигателя. Массу буксируемого прицепа

Перед отсоединением штекера от зарядного

на крышке горит не мигая.

необходимо уменьшать на 10 % при подъеме на

разъема:

► Повесьте зарядный кабель на блок зарядки и

каждые 1000 метров.

► Если замки автомобиля не заперты, заприте и

закройте крышку зарядного разъема.

затем отоприте их.

Используйте тягово-сцепное устройство и

Сверхбыстрая зарядка, режим 4

► Если замки автомобиля заперты, отоприте его.

оригинальную электропроводку,

По завершении зарядки загорается контрольная

сертифицированную CITROËN. Для установки

Красная контрольная лампа на крышке гаснет — это

лампа терминала, зеленая контрольная лампа на

обратитесь в сервисную сеть CITROËN или в

свидетельствует о разблокировке штекера.

крышке горит не мигая.

специализированный техцентр.

► До истечения 30 секунд извлеките штекер.

► Также для приостановки зарядки можно

В случае монтажа не в сервисной сети CITROËN

При этом загорится белая контрольная лампа

нажать эту кнопку на крышке (только в

необходимо строго придерживаться указаний

зарядки.

режиме 4).

производителя.

Если включено выборочное отпирание

► Повесьте зарядный кабель на терминал.

Некоторые функции помощи при вождении или

дверей, для отсоединения штекера дважды

► В зависимости от комплектации автомобиля

маневрировании автоматически отключаются,

нажмите кнопку отпирания.

установите защитную крышку на нижнюю часть и

если используется одобренное буксирное

закройте крышку зарядного разъема.

устройство.

По завершении зарядки зеленая

После отсоединения зарядного штекера на

контрольная лампа зарядки на крышке

приборной панели отобразится сообщение

Обязательно учитывайте максимально

погаснет через 2 минуты.

о завершении зарядки, даже если зарядный

допустимую массу прицепа, указанную в

штекер был отсоединен до завершения полной

свидетельстве о регистрации, на табличке

Домашняя зарядка, режим 2

зарядки.

завода-изготовителя или в разделе Технические

По завершении зарядки контрольная

характеристики данного руководства.

лампа CHARGE блока контроля светится зеленым

171

Практические советы по эксплуатации и обслуживанию

При использовании оборудования,

Тягово-сцепное устройство

прикрепленного к тягово-сцепному

устройству (например, крепления для перевозки

с быстросъемным

велосипедов, ящиков):

фаркопом

- необходимо соблюдать максимальную

разрешенную нагрузку на буксирное устройство;

Описание

- Не перевозите более 4 обычных велосипедов

или 2 электровелосипедов.

Для установки или снятия данного оригинального

При погрузке велосипедов на специальное

буксирного устройства не требуются инструменты.

крепление над шаровой опорой размещайте

самые тяжелые велосипеды как можно ближе к

A.

Заблокированное положение (зеленые

автомобилю.

отметки расположены напротив друг друга);

блокировочное колесо установлено вплотную к

Соблюдайте законодательство страны, в

шаровой опоре (зазор отсутствует).

которой вы водите автомобиль.

B.

Разблокированное положение (красная

отметка расположена напротив зеленой

Касается автомобилей с электрическим

отметки); между шаровой опорой и

приводом

блокировочным колесом имеется зазор

Установка буксирного устройства на автомобиль

(приблизительно 5 мм).

с электрическим приводом не допускается ни

1.

Кронштейн

при каких условиях.

Нанесите предоставленную этикетку на

2.

Защитный кожух

По этой причине невозможно использовать

хорошо просматриваемую область, вблизи

3.

Разъем для подключения

электромобили для буксировки прицепов, в том

кронштейна или на крышку багажного отделения.

4.

Страховочное кольцо

числе жилых.

5.

Съемная шаровая опора прицепа

Прицепы со светодиодными лампами

6.

Блокировочное/разблокировочное колесо

несовместимы со жгутом проводки данного

7.

Страховочный замок с ключом

устройства.

8.

Этикетка для указания основных справочных

материалов

Для обеспечения полной безопасности при

движении с тягово-сцепным устройством

см. соответствующий раздел.

172

Практические советы по эксплуатации и обслуживанию

Перед каждым использованием

Дополнительную информацию о регулировке

7

Убедитесь, что шаровая опора правильно

угла наклона фар см. в соответствующем

установлена, а также:

разделе.

- зеленая отметка на колесе совмещена с

зеленой отметкой шаровой опоры;

После использования

- колесо установлено вплотную к шаровой

При совершении поездок без прицепа или

опоре (положение A);

устройств для перевозки грузов шаровую опору

- замок заперт и ключ из него извлечен; колесо

следует снять и установить защитный кожух на

больше не перемещается;

кронштейн. Это необходимо для того, чтобы ТСУ

- шаровая опора неподвижно сидит

не закрывало номерной знак и/или его подсветку.

на кронштейне; проверьте это, с силой

► Колесо 6 повернется на четверть оборота против

попытавшись сместить ее рукой.

Установка шаровой опоры

часовой стрелки. Соблюдайте осторожность, чтобы

Незакрепленная шаровая опора может

не травмировать руки!

оторваться. Это может привести к аварии!

Меры предосторожности при

использовании ТСУ

Никогда не отпирайте замок фаркопа, если к

нему присоединен прицеп или на шаровой опоре

установлено устройство для перевозки грузов и

предметов.

Никогда не превышайте разрешенную

максимальную массу для автомобиля —

разрешенную максимальную массу автопоезда

(РММА).

► Под задним бампером снимите защитный кожух

► Убедитесь, что механизм правильно

Строго соблюдайте ограничения максимальной

2 с кронштейна 1.

заблокирован (положение A).

нагрузки на тягово-сцепное устройство (ТСУ):

► Установите торец шаровой опоры 5 в кронштейн

► Закройте замок 7 с помощью ключа.

при ее превышении оно может сорваться с

1 и потяните вверх. Произойдет автоматическая

► Извлеките ключ. Если замок открыт, ключ

автомобиля и стать причиной ДТП.

блокировка.

достать невозможно.

Перед началом движения проверьте угол

► Установите крышку на замок.

наклона фар и убедитесь в надлежащей работе

фонарей на прицепе.

173

Практические советы по эксплуатации и обслуживанию

► Снимите защитный кожух с шаровой опоры.

► Вставьте ключ в замок 7.

► Наденьте защитный кожух 2 на кронштейн 1.

► Закрепите прицеп на шаровой опоре.

► Откройте замок с помощью ключа.

► Поместите шаровую опору в чехол для хранения

► Прикрепите трос к проушине безопасности 4 на

и положите в место, защищенное от ударов и грязи.

кронштейне.

► Опустите разъем для подключения 3 в

Техническое обслуживание

надлежащее положение.

Тягово-сцепное устройство будет работать

► Подключите разъем прицепа и поверните на

надлежащим образом только при содержании его

четверть оборота, чтобы подключить его к разъему

шаровой опоры и кронштейна в чистоте.

3 кронштейна.

Перед мойкой автомобиля высоконапорной струей

воды шаровую опору следует снять, а ее кронштейн

Снятие шаровой опоры

закрыть защитным кожухом.

► Возьмитесь за разъем прицепа, поверните его на

Работа с тягово-сцепным устройством

четверть оборота и потяните, чтобы отсоединить от

Обратитесь в сервисную сеть CITROËN или

разъема для подключения 3 на кронштейне.

► Удерживайте шаровую опору 5 в одной руке.

в специализированный техцентр.

► Поднимите и уберите разъем для подключения

Другой рукой потяните и поверните колесо 6 до

3 вправо.

конца по часовой стрелке. Не отпускайте колесо.

► Отцепите трос, жестко связанный с прицепом, от

► Снимите шаровую опору с основания

Дуги для перевозки багажа

проушины безопасности 4 на кронштейне.

кронштейна 1.

► Открепите прицеп от шаровой опоры.

► Отпустите колесо. Оно автоматически

на крыше

► Наденьте защитную сетку на шаровую опору.

остановится в разблокированном положении

► Снимите крышку с замка и установите ее на

(положение B).

По соображениям безопасности и во

ключ.

избежание порчи крыши, на автомобиль

174

Практические советы по эксплуатации и обслуживанию

следует устанавливать только

подверженности воздействию бокового ветра,

Крепления багажных дуг оснащены шпильками,

7

сертифицированные поперечные багажные дуги.

поскольку его устойчивость может измениться.

которые следует вставить в отверстие каждой точки

Соблюдайте указания производителя и правила,

Регулярно проверяйте безопасность и

крепления.

содержащиеся в руководстве по монтажу и

надежность крепления багажных дуг по крайней

эксплуатации багажных дуг.

мере перед каждой поездкой.

Цепи противоскольжения

По окончании перевозки снимите багажные дуги

с крыши.

В зимних условиях цепи противоскольжения

Максимальная нагрузка на поперечные

обеспечивают лучшее сцепление с дорогой и

багажные дуги для равномерно

сохранение курсовой устойчивости автомобиля при

распределенных грузов высотой не более 40 см

Потолочный люк

торможении.

(кроме устройства для перевозки велосипедов):

Убедитесь, что размещенный на крыше

80 кг.

груз не опускается ниже багажных дуг, так как

Цепи противоскольжения следует надевать

Указанная масса может оказаться иной,

это может помешать работе потолочного люка и

только на передние колеса. Ими нельзя

поэтому еще раз проверьте в руководстве по

привести к серьезным повреждениям!

оборудовать малоразмерное запасное колесо.

эксплуатации дуг допустимую максимальную

нагрузку на них.

Установка прямо на крышу

Соблюдайте законодательство страны,

Если высота груза превышает 40 см, необходимо

касающееся использования цепей

соразмерять скоростной режим с рельефом

противоскольжения и максимально допустимых

и состоянием дорожного полотна, чтобы не

скоростей.

погнуть багажные дуги и не повредить их

крепления.

Пользуйтесь только теми цепями, которые

Соблюдайте действующие в вашей стране

предназначены для шин, установленных на вашем

правила, регламентирующие перевозку грузов,

автомобиле.

длина которых выходит за габариты автомобиля.

Размеры шин

Совместимость

заводской

с цепями

Рекомендации

комплектации

противоскольжения

Равномерно распределяйте груз, не

215/65 R16

Polaire XP9 120 (9 мм)

допускайте чрезмерной боковой перегрузки.

Самые тяжелые предметы укладывайте как

Поперечные дуги должны быть прикреплены только

215/60R17

Polaire XP9 120 (9 мм)

можно ближе к поверхности крыши.

к четырем точкам крепления, расположенным

195/60 R18

Polaire PSS 112 (10

Надежно закрепите груз.

по краям крыши. Данные точки скрыты дверями

мм)

Ведите автомобиль плавно, помните о

автомобиля, когда двери закрыты.

его возросшей парусности и повышенной

175

Практические советы по эксплуатации и обслуживанию

За дополнительной информацией о цепях

- более 10 минут, чтобы продлить работу бортовых

Энергосберегающий режим

противоскольжения обращайтесь в сервисную сеть

систем примерно на 30 минут.

Данная система управляет продолжительностью

или в специализированный техцентр.

Соблюдайте указанную продолжительность работы

работы некоторых систем, чтобы поддерживать

двигателя для достаточной подзарядки батареи.

Советы по установке

необходимый уровень заряда аккумуляторной

Не злоупотребляйте частыми запусками двигателя

батареи при выключенном зажигании.

► Для монтажа цепей в пути остановитесь на

для подзарядки батареи.

После выключения двигателя в течение максимум

горизонтальной обочине дороги.

30 минут все еще можно использовать такие

Если аккумуляторная батарея разрядится,

► Затяните стояночный тормоз и при

функции, как аудио- и телематическую систему,

пуск двигателя окажется невозможным.

необходимости установите под колеса

фары ближнего света или плафоны.

Более подробную информацию о батарее

противокатные упоры, чтобы автомобиль не

на 12 В/дополнительной батарее см. в

скатывался.

Выбор режима

соответствующем разделе.

► Наденьте на колеса цепи противоскольжения,

При переходе в энергосберегающий режим

действуя по инструкции изготовителя.

отображается подтверждающее сообщение,

► Несколько секунд поезжайте медленно, не

активные системы переводятся в режим ожидания.

Автоматическая разгрузка

превышая скорость движения 50 км/ч.

► Остановите автомобиль и убедитесь, что цепи

Если в момент включения

бортовой электросети

натянуты надлежащим образом.

энергосберегающего режима бортовой

Система управляет отключением некоторых

телефон находился на связи, она будет

Настоятельно рекомендуется

потребителей электроэнергии с учетом степени

поддерживаться около 10 минут благодаря

попрактиковаться в установке цепей

заряженности аккумуляторной батареи.

беспроводной системе связи аудиосистемы.

противоскольжения на ровной и сухой

Во время движения автомобиля функция снижения

поверхности, прежде чем отправляться в путь.

нагрузки временно приостанавливает работу

некоторых систем, к примеру, кондиционера и

Выход из режима

Избегайте движения с цепями

обогрева заднего стекла.

энергосбережения

противоскольжения по дорогам, очищенным

Повторное включение временно отключенных

Работа функций всех перечисленных систем

систем произойдет автоматически, как только

от снега, чтобы не повредить шины автомобиля

автоматически восстановится при следующем

позволят условия.

и дорожное покрытие. Если на автомобиль

запуске двигателя.

установлены легкосплавные диски убедитесь,

Для немедленного восстановления работы

что цепь или ее крепления не соприкасаются с

указанных функций запустите двигатель и дайте

колпаком колеса.

ему поработать:

- до 10 минут, чтобы продлить работу бортовых

систем примерно на 5 минут;

176

Практические советы по эксплуатации и обслуживанию

Расположенный в салоне привод замка

Капот

7

блокирует открывание капота, если

Stop & Start

передняя левая дверь закрыта.

Перед любыми работами под капотом

выключите зажигание, чтобы избежать

Открывая капот на горячем двигателе,

автоматического запуска двигателя.

будьте осторожны при нажатии на рычажок

Следите за предметами и одеждой, которые

и установке упора (чтобы не обжечься)

могут зацепиться за лопасти вентилятора или

— действуйте с защищенной стороны.

другие движущиеся детали. Опасность удушения

Открыв капот, действуйте осторожно, чтобы не

и серьезной травмы!

пораниться о привод замка.

► Поднимите внешний рычажок замка и откройте

Не открывайте капот на сильном ветру.

капот.

► Выньте из фиксатора упор и вставьте его в в

Охлаждение двигателя после остановки

гнездо, чтобы зафиксировать капот в открытом

Вентилятор может запускаться после

положении.

отключения двигателя.

Касается автомобилей с электрическим

Следите за предметами и одеждой, которые

Закрывание

приводом

могут зацепиться за вентилятор двигателя.

► Придерживая капот, извлеките упор из гнезда.

Следите за предметами и одеждой, которые

► Уложите упор в отведенное для него место.

могут зацепиться за лопасти вентилятора или

иные движущиеся детали. Опасность удушения

Открытие

► Опустите капот поближе к моторному отсеку и

отпустите его.

и серьезной травмы!

► Откройте переднюю левую дверь.

► Потяните за капот, чтобы проверить надежность

Перед выполнением работ под капотом

его фиксации.

выключите зажигание, убедитесь, что на панели

приборов не горит контрольная лампа READY, и

В связи с наличием электронных систем

отсоедините штекер от зарядного разъема, если

под капотом настоятельно рекомендуется

он подключен.

ограничить попадание на них воды (во время

дождя, на мойке и т. д.).

Моторный отсек

► Потяните к себе рычаг, расположенный в нижней

Данный двигатель показан для примера.

части дверного проема в салоне.

177

Практические советы по эксплуатации и обслуживанию

На других двигателях расположение следующих

6. Воздушный фильтр

7. Аварийный выключатель для сотрудников служб

элементов может быть иным:

7. Крышка горловины для заправки двигателя

спасения и техников

- Воздушный фильтр.

маслом

Дополнительную информацию о системе

- Щуп для проверки уровня масла в двигателе.

8. Щуп для проверки уровня масла в двигателе

зарядки (Электрический двигатель) см. в

- Крышка горловины для заправки двигателя

соответствующем разделе.

маслом.

Топливная система дизельного

Бензиновый двигатель

двигателя

Данная система находится под очень высоким

Проверка уровней

давлением.

Регулярно проверяйте следующие уровни

Любые работы должны осуществляться

жидкостей согласно плану технического

исключительно в сервисной сети CITROËN или в

обслуживания, разработанному

специализированном техцентре

автопроизводителем. При необходимости

пополняйте их, если не дано иных указаний.

Касается автомобилей с электрическим

В случае существенного падения уровня в какой-

приводом

либо системе ее необходимо проверить в сервисной

сети CITROËN или в специализированном

Дизельный двигатель

техцентре.

Жидкости должны соответствовать

требованиям автопроизводителя и

особенностям силового агрегата автомобиля.

Будьте внимательны при работе в моторном

отсеке — в нем имеются раскаленные

участки, о которые можно обжечься, а

1. Бачок для жидкости омывателя ветрового стекла

электровентилятор может сработать в любой

2. Бачок охлаждающей жидкости (только уровень)

момент даже при выключенном зажигании.

1. Бачок для жидкости омывателя ветрового стекла

3. Бачок тормозной жидкости

2. Бачок охлаждающей жидкости

4. Аккумуляторная батарея/предохранители

3. Бачок тормозной жидкости

5. Блок предохранителей

4. Аккумуляторная батарея/предохранители

6. Электрическая цепь напряжением 400 В

5. Блок предохранителей

178

Практические советы по эксплуатации и обслуживанию

Отработанные нефтепродукты

выхода из строя, никогда не пользуйтесь

получить в сервисной сети CITROËN или в

7

присадками к моторному маслу.

специализированном техцентре).

Избегайте продолжительного контакта

Использование нерекомендованного масла

отработанного масла и технических

может привести к аннулированию гарантии в

жидкостей с открытыми участками тела.

Проверка масляным щупом

случае отказа двигателя.

Большинство этих жидкостей токсичны

Расположение масляного щупа см. на рисунке

и обладают повышенной разъедающей

соответствующего моторного отсека.

способностью.

► Возьмитесь за цветную ручку щупа и полностью

Пополнение уровня масла в двигателе

извлеките его.

Для получения сведений о расположении

Запрещено выливать отработанное

► Протрите стержень щупа чистой неворсистой

крышки маслозаливной горловины двигателя см.

масло, тормозную жидкость и

тряпкой.

соответствующий рисунок моторного отсека.

охлаждающую жидкость в канализацию или на

► Заливайте масло малыми дозами, стараясь

землю.

не расплескивать его на двигатель (во избежание

Отработанное масло следует сливать

возгорания).

в специальные контейнеры, доступные

► Выждите несколько минут, прежде чем

в сервисной сети CITROËN или

проверить уровень при помощи масляного щупа.

специализированном техцентре.

► Пополните уровень, как только это станет

необходимым.

► Вставьте щуп на место до упора и вновь

► Проверив уровень, прочно заверните крышку на

Моторное масло

извлеките, чтобы увидеть на нем уровень масла:

маслозаливной горловине и вставьте щуп на место.

нормальный уровень должен находиться между

Уровень проверяется при выключенном не

метками A (макс.) и B (мин.).

Индикация уровня масла, отображаемая на

менее 30 минут двигателе и на ровной

Не запускайте двигатель, если уровень масла:

панели приборов при включенном

поверхности, либо с помощью индикатора уровня

- выше отметки A; обратитесь в сервисную сеть

зажигании, является неверной в течение 30

масла на приборной панели при включенном

CITROËN или специализированный техцентр;

минут после добавления масла.

зажигании (для автомобилей, оснащенных

- ниже уровня B: срочно долейте масло в

электрическим датчиком), либо с помощью щупа.

двигатель.

Пополнение уровня масла в промежутках между

Тормозная жидкость

плановыми техническими обслуживаниями (или

Характеристики масла

Уровень данной жидкости должен быть

заменой масла) — естественная и необходимая

Перед дозаправкой или заменой

близок к метке MAX. Если он ниже,

операция. Рекомендуется контролировать его и,

моторного масла убедитесь, что масло

проверьте износ тормозных колодок.

если нужно, пополнять каждые 5 000 км.

подходит для двигателя и соответствует

Сведения о периодичности замены тормозной

рекомендациям в графике обслуживания,

жидкости см. в графике обслуживания

Чтобы уберечь двигатель и систему

поставляемом с автомобилем (или его можно

производителя

нейтрализации отработавших газов от

179

содержание      ..     4      5      6      7     ..
