Ситроен Ксантия. Снятие и установка ремней безопасности

Ситроен Ксантия. Снятие и установка ремней безопасности

Старайтесь запоминать установочные положения различных шайб и дистанционных втулок, используемых в анкерных узлах крепления ремней.

Ремни безопасности передних сидений

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно поддев, снимите декоративную панель с наружного края переднего сиденья. Оттяните панель вперед, затем подайте ее к двери и снимите с сиденья. 2. Выверните болт крепления нижнего анкера ремня к раме сиденья.
3. Поддев, снимите крышку с верхнего анкерного болта ремня на центральной кузовной стойке.
4. В нижней части центральной стойки выверните два винта крепления панели ее отделки. Стяните с краев панели уплотнительные полосы, затем снимите панель со стойки.
5. Выверните крепежный болт и снимите со стойки верхнюю анкерную сборку ремня.
6. Выверните болт крепления инерционного барабана возвратного устройства и снимите сборку ремня безопасности с автомобиля.

Установка

Установка производится в обратном порядке. Проследите за правильностью установки шайб и дистанционных втулок анкерных узлов и прочностью затягивания крепежа.

Стеблевые держатели пряжек передних ремней безопасности (модели без натяжителей ремней)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните крепежные винты/отпустите фиксаторы и снимите боковую панель отделки сиденья.
2. Держатель крепится болтом к раме сиденья. Под головку болта подложена шайба (не забудьте про нее).

Установка

Установка производится в обратном порядке. Проследите за прочностью затягивания крепежа.

Стеблевые держатели пряжек передних ремней безопасности (модели с натяжителями ремней)

На моделях, оборудованных системой преднатяга передних ремней безопасности необходимо произвести небольшую подготовительную работу:
   a) Извлеките ключ зажигания;
   b) Отсоедините отрицательный провод от батареи и обождите около 10 минут;
   c) Рассоедините контактный разъем электропроводки устройства преднатяга (разъемы окрашены в оранжевый цвет и расположены под сиденьями).

Не предпринимайте попыток диагностирования блоков преднатяга ремней. Помните, что подача любого электропитания (включая ток, вырабатываемый внутренним источником питания омметра) приводит к срабатыванию механизмов устройства преднатяга. Кроме того, срабатывание устройств происходит также при разогреве сборок до температуры выше 100°С.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Держатель встроен в механизм натяжителя ремня безопасности. 2. Выверните крепежные винты/отпустите держатели и снимите боковую панель отделки сиденья. 3. Высвободите электропроводку натяжителя из фиксаторов на нижней стороне сиденья.

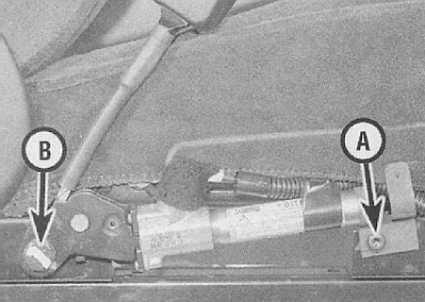

4. Ослабьте передний винт крепления натяжителя. 5. Выверните задний крепежный болт. A — Передний винт B — Задний болт
6. Снимите механизм натяжителя с сиденья.

Старайтесь не прикасаться руками к пряжке или кабелю, - держите натяжитель за корпус.

Установка

Установка производится в обратном порядке. Обратите внимание на следующие моменты:
a) Перед установкой натяжителя удостоверьтесь, что аккумуляторная батарея отсоединена, а зажигание выключено;
b) Старайтесь не прикасаться к пряжке ремня безопасности при первом включении зажигания.

Боковые ремни безопасности заднего сиденья

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте дверь задка и заднюю дверь автомобиля с соответствующей стороны автомобиля. Снимите уплотнительные полосы в края панели внутренней отделки задней боковой секции кузова.
2. Поддевая панель внутренней отделки задней стойки высвободите ее из фиксаторов и снимите (обратите внимание, что панель защелкнута в упорную секцию задней полки).
3. Выверните болт крепления верхнего анкерного узла ремня безопасности к задней стойке. 4. Сложите вперед подушку сиденья с целью обеспечения доступа к нижнему анкерному болту ремня. Выверните болт.
5. Поддев, высвободите облицовку окна под ремень безопасности из боковой панели внутренней отделки салона, затем пропустите сквозь панель верхний и нижний анкерные узлы ремня.
6. Отболтите инерционный барабан возвратного устройства и снимите сборку ремня безопасности с автомобиля.

Установка

Установка производится в обратном порядке. Проследите за правильностью установки шайб и дистанционных втулок анкерных узлов и за прочностью затягивания крепежа.

Центральный ремень безопасности заднего сиденья

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сборка просто приболчена к панели пола автомобиля, - поднимите подушку сиденья.

Установка

Электронный блок управления натяжителей передних ремней безопасности

Снятие

Блок расположен под центральной консолью.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи и обождите не менее 10 минут.
2. Снимите центральную консоль (см. Снятие и установка центральной консоли).
3. Рассоедините контактные разъемы электропроводки. Постарайтесь запомнить маршруты прокладки жгутов.

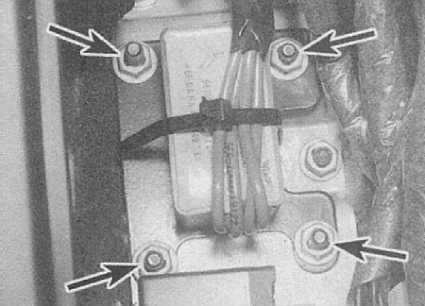

4. Отдайте четыре крепежных гайки и снимите блок управления с опорного кронштейна.

Установка

Установка производится в обратном порядке. Проследите за правильностью прокладки электропроводки и надежностью крепления контактных разъемов прежде чем подключать аккумуляторную батарею.
