Ситроен Ксантия. Снятие и установка компонентов замка двери задка
Сборка замка
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательный провод от батареи.
2. Откройте дверь задка
3. Откройте лючки доступа и отсоедините
электропроводку от сборок вмонтированных в дверь
задних комбинированных фонарей.
7. Пометьте положение головок болтов крепления
замковой сборки.

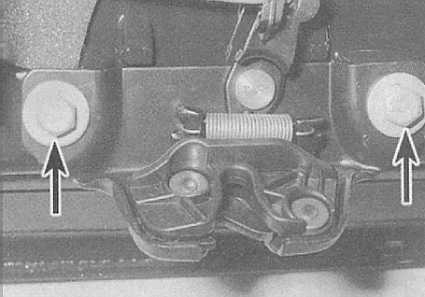

8. Выверните два крепежных болта и снимите
сборку замка, отсоединив от нее исполнительный
шток.
Установка
Установка производится в обратном порядке. Обратите внимание на
следующие моменты:
a) Проследите за правильностью установки крепежных болтов (в
соответствии с нанесенными в процессе демонтажа метками);
b) Перед установкой на место отделочной панели удостоверьтесь в
исправности функционирования замка. В случае необходимости ослабьте
крепежные болты и соответствующим образом подкорректируйте положение
сборки. Закончив регулировку, прочно затяните крепежные болты и
установите на место панель отделки.
Цилиндр замка
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выполните процедуры, описанные в подразделе
"Сборка замка - Снятие", пп.1—4.
2. При соответствующей комплектации вверните два
крепежных болта и снимите блок активатора
единого замка. Сняв сервопривод, отсоедините от
замка исполнительный шток и электропроводку.

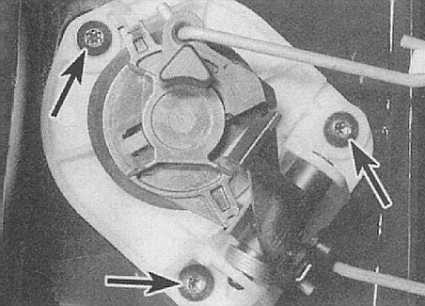

3. Выверните три крепежных винта, извлеките
сбоку цилиндра замка из двери и отсоедините
оставшийся исполнительный шток.
4. Для извлечения цилиндра из сборки снимите
пенопластовое уплотнительное кольцо, затем
вставьте ключ в замочную скважину и одновременно
отпустите стопорный язычок крепления цилиндра.
За ключ извлеките цилиндр.
Установка
Установка производится в обратном порядке. Проследите за правильности
установки и надежностью крепления исполнительного штока.
Ударник замка
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышки и выверните винты крепления
задней панели обивки багажного отделения.
Снимите панель, обеспечив тем самым доступ к
ударнику замка.
2. Отогните назад край коврового покрытия и
выверните два болта крепления ударника. При
соответствующей комплектации высвободите из
сборки ударника датчик-выключатель
противоугонной сигнализации.
