11-2   ТЕХНИЧЕСКИЕ ДАННЫЕ

ИДЕНТИФИКАЦИОННЫЕ ДАННЫЕ

АВТОМОБИЛЯ

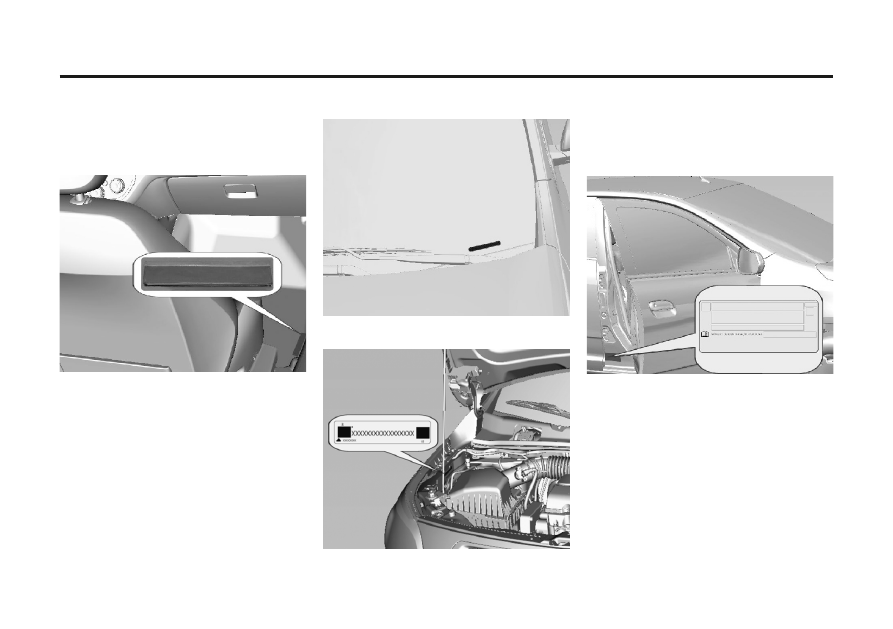

Идентификационный номер

автомобиля (VIN)

Местоположение номера шасси

·

На  полу,  справа  от  сиденья  переднего

пассажира под крышкой.

·

На ветровом стекле, на заднем окне и на
боковых окнах.

·

В моторном отсеке.

Паспортная табличка

Паспортная  табличка  находится  на  стойке
передней двери.

ДАННЫЕ АВТОМОБИЛЯ

Параметры двигателя

Двигатель

бензиновый 1.5 л.

Топливо

Бензин

ТЕХНИЧЕСКИЕ ДАННЫЕ   11-3

 рекомендуемое

Октановое число топлива

92

 допустимое

92 и более

Количество цилиндров

Количество подшипников

Последовательность зажигания

Внутренний диаметр цилиндра

Ход цилиндра

4 рядный

5

1 - 3 - 4 - 2

74,71 мм

84,7 мм

Эффективный рабочий объем

Холостые обороты

1485 см

3

Механическая коробка передач

Автоматическая коробка передач

750 об/мин (кондиционер выкл.)

750 ± 50 об/мин (кондиционер выкл.)

750 об/мин (кондиционер вкл.)

750 ± 50 об/мин (кондиционер вкл.)

Степень сжатия

Максимальная мощность

Максимальный крутящий момент

Разрешенная максимальная скорость (управление двигателем)

10,2 : 1

106 л.с. (78 кВт ) при 5900 об/мин

141 Н·м (14,4 кгс·м) при 3800 об/мин

Механическая КПП: 6500 об/мин
Автоматическая КПП: 6500 об/мин
(3000 об/мин в положении N/P/R)

11-4   ТЕХНИЧЕСКИЕ ДАННЫЕ

Коробка передач

Передача

MT

AT

1-я передача

3,67 : 1

4,449 : 1

2-я передача

1,85 : 1

2,908 : 1

3-я передача

1,24 : 1

1,893 : 1

4-я передача

0,95 : 1

1,446 : 1

5-я передача

0,76 : 1

1 : 1

6-я передача

–

0,742 : 1

Задний ход

3,55 : 1

2,871 : 1

Передаточное число моста

4,29 : 1

3,72 : 1

Передачи

Рекомендованные скорости переключения передач

1 -> 2

15 км/ч

2 -> 3

35 км/ч

3 -> 4

50 км/ч

4 -> 5

70 км/ч

Электрическая система

Аккумуляторная батарея

12 В 50 А-ч

Генератор

100 A

Свечи зажигания

Federal Mogul (никелевый сплав)

Межэлектродный зазор

0,8 ~ 0,9 мм

Бензиновый 1.5 л

ТЕХНИЧЕСКИЕ ДАННЫЕ   11-5

Тормозная система

Тип

Гидравлическая двухконтурная тормозная система с диагональным делением

Спереди

Дисковые тормоза с плавающим суппортом

Сзади

Барабанные тормоза

Жидкость

DOT 4, для интенсивной эксплуатации

Ручной тормоз

Задний рабочий тормоз

Развал

Передних колес

От -1,64 до -0,14° или от -1°38' до -0°8'

Задние шины

От -1,50° до -0,5° или от -1°30' до -0°30'

Продольный наклон шкворня

От 3,61° до 5,11° или от 3°36' до 5°6'

–

Поперечный наклон

От -0,75° до 0,75° или от -0,45° до 0°45'

Схождение соотв.:

От 0,2° до 0,6° или от 0°12' до 0°36'

От -0,08° до 0,92° или от -0°4'48" до 0°55'12"

Диаметр поворота

10,88 м

Геометрия рулевого управления

От -0,75° до 0,75° или от -0,45° до 0°45'

Передних колес

Передних колес

Передних колес

Задние шины

Задние шины

Задние шины

11-6   ТЕХНИЧЕСКИЕ ДАННЫЕ

Масса автомобиля

MT

AT

Полная масса

LS

1590

–

Базовая

Базовая

Полная

Полная

LT

LTZ

1590

1590

1590

1620

1590

1620

Одиночная версия

Базовая

Базовая

Полная

Полная

LT

LTZ

Полная нагрузка на ось (переднюю)

860

820

820

820

820

860

LS

820

–

Одиночная версия

Базовая

Базовая

Полная

Полная

LT

LTZ

Полная нагрузка на ось (заднюю)

790

790

790

790

790

790

LS

790

–

Одиночная версия

Масса автомобиля (кг)

1, 2

1620

1620

860

860

790

790

ТЕХНИЧЕСКИЕ ДАННЫЕ   11-7

MT

AT

LS

LS

Базовая:

Базовая:

Базовая:

Базовая:

Полная

Полная

LT

LT

LTZ

LTZ

–

–

1115

680

1097

669

1131

690

1131

690

1157

720

Одиночная версия

Одиночная версия

Снаряженная масса (полная)

1161

1161

1138

694

Полная

Полная

Собственная масса (передняя ось)

Масса автомобиля (кг)

1, 2

1167

1156

717

720

Собственная масса (задняя ось)

Базовая:

Базовая:

Полная

Полная

LT

LTZ

435

441

441

444

440

441

LS

–

428

Одиночная версия

439

443

11-8   ТЕХНИЧЕСКИЕ ДАННЫЕ

MT

AT

Масса автомобиля (кг)

1, 2

1 - MT - механическая КПП.

2 - AT - автоматическая КПП.

Полезная нагрузка

Базовая:

Базовая:

Полная

Полная

LT

LTZ

471

456

456

437

458

447

LS

–

493

Одиночная версия

453

464

ТЕХНИЧЕСКИЕ ДАННЫЕ   11-9

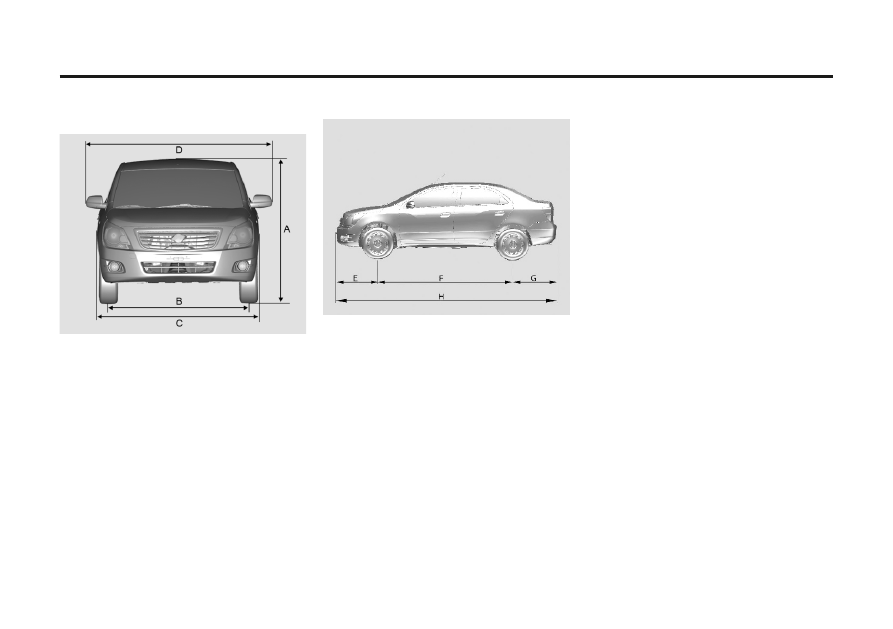

Габариты автомобиля

Приведены  данные  для  бензинового

двигателя 1.5L

A. Полная высота до крыши:

195/65 R15 – 1516 мм

185/75 R14 – 1520 мм

B. Ширина колеи:

Спереди - 1504 мм

Сзади - 1509 мм

C. Полная ширина – 1735 мм

D.  Полная  ширина  (по  зеркалам  заднего

вида) - 2005 мм

E. Расстояние от центров передних колес до

переднего бампера - 909 мм

F. Колесная база – 2620 мм

G.  Расстояние  от  центров  задних  колес  до

заднего бампера - 952 мм

H. Полная длина – 4481 мм
