Ravon Nexia R3. Руководство - часть 18

Обратитесь  на  станцию  техобслуживания
д л я   п р о в е д е н и я   п р о ц е д у р ы   и л и
приобретения программатора.
Программирование датчика первого колеса
должно  быть  выполнено  в  течение  двух
минут,  а  всех  четырех  —  в  течение  пяти
минут.Если  процесс  длится  дольше,
процедура  прерывается,  и  ее  необходимо
запустить заново.
Процедура  привязки  датчиков  системы
TPMS выполняется следующим образом:
1. Затянуть стояночный тормоз.
2.  Установите  зажигание  в  положение
ON/RUN при выключенном двигателе.
3.  С  помощью  кнопки  переключателя  на
п а н е л и   п р и б о р о в   в ы б е р и т е
соответствующее меню в информационном
центре водителя.
4.  Поворачивая  колесико,  выберите  меню
Tyre Learn (Распознавание шин).

5.  Нажмите  кнопку  переключателя  для
запуска  процесса  привязки  датчиков.
Появится  сообщение  с  запросом  на
подтверждение.
6.  Нажмите  кнопку  переключателя  еще  раз
для  подтверждения.  Двойной  звуковой
сигнал  известит  о  том,  что  приемник
находится в режиме привязки.
7 .   П р о ц е д у р а   п р о г р а м м и р о в а н и я
начинается с левого переднего колеса.
8.  Поднесите  программатор  к  боковине
шины рядом с вентилем.
Затем нажмите кнопку, чтобы активировать
датчик  TPMS.  Когда  идентификационный
код  датчика  будет  привязан  к  данному
положению  шины  и  колеса,  раздастся
звуковой сигнал подтверждения.
9. Перейдите к правому переднему колесу и
выполните действия, описанные в п. 8.
10. Перейдите к правому заднему колесу и
выполните действия, описанные в п. 8.
11.  Перейдите  к  левому  заднему  колесу  и
выполните  действия,  описанные  в  п.  8.
Дважды  прозвучит  сигнал  звукового
прибора, извещая, что идентификационный
код датчика был приписан к левому заднему
колесу  и  процедура  приписки  датчиков
системы  контроля  давления  воздуха  в
шинах завершена.
12.  Установите  зажигание  в  положение
LOCK/OFF.
13.  Накачайте  все  четыре  колеса  до
рекомендованного  давления,  указанного  в
табличке давлений.

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 7-23

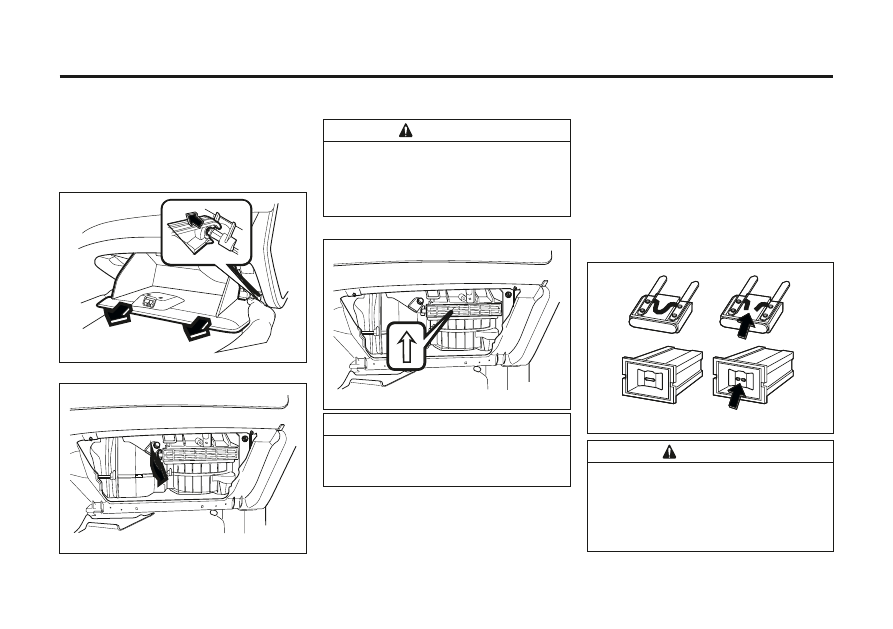

Фильтр кондиционера воздуха*

С помощью этого фильтра удаляется пыль и
другие летучие частицы, проникающие в
салон автомобиля через систему отопления
и вентиляции.

Для обслуживания данного фильтра

обратитесь  к  авторизованному  дилеру.
Эксплуатация  с  забитым  фильтрующим
элементом  может  привести  к  перегреву
мотора  вентилятора  и  его  поломке,  не
покрываемой гарантией изготовителя.

Периодичность замены фильтра см. в

разделе "РЕГЛАМЕНТ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ" данного руководства.

ВНИМАНИЕ!

4. Снимите крышку фильтра.

G6W6004A

G0W6001A

Об острые детали вокруг фильтра можно
поранить руки.

При замене фильтра кондиционера

воздуха обязательно наденьте защитные
перчатки.

При установке нового фильтра следите за
т е м , ч т о б ы о н б ы л р а с п о л о ж е н
перпендикулярно потоку воздуха.

5. Замените фильтр кондиционера воздуха.

ВНИМАНИЕ!

ПРИМЕЧАНИЕ!

Вверх

G0W6002A

Плавкие предохранители

Замена плавкого предохранителя:
1.  Откройте  крышку  блок а  плавких
предохранителей.
2.  Найдите  перегоревший  предохранитель
(по оплавившемуся проводу).
3.  Удалите  перегоревший  предохранитель
пинцетом для предохранителей. Пинцет для
предохранителей  находится  в  блоке
предохранителей в моторном отсеке.

Д л я у д а л е н и я п е р е г о р е в ш е г о

п р е д о х р а н и т е л я   н е   п о л ь з у й т е с ь
и н с т р у м е н т а м и ,   п р о в о д я щ и е
электричество.  Следует  использовать
т о л ь к о   с п е ц и а л ь н ы й   п и н ц ет   д л я
предохранителей.

ВНИМАНИЕ!

ЭЛЕКТРООБОРУДОВАНИЕ

S3W6471A

7-24 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

Замена фильтра

1. Приоткройте перчаточный ящик.
2.Возьмитесь за перчаточный ящик
одновременно с верхней и нижней сторон.
3. Выньте перчаточный ящик из панели.

Ус т а н о в к а   з а м е н и т е л я   п л а в к о г о
п р е д о х р а н и т ел я ,   п р е д о х р а н и т ел я
неправильного  типа  или  с  другим
номинальным  значением  тока  может
привести  к  повреждению  электрических
схем или даже возгоранию.

С л е д у е т и с п о л ь з о в а т ь т о л ь к о

предохранители,  указанные  в  данном
ру к о вод с т ве ,   и   н е   ус та н а вл и ват ь
предохранители  других  типов  или  с
другими  значениям  максимального  тока.
Невыполнение  этого  требования  может
привести  к  получению  травм,  поломке
автомобиля  или  повреждению  другого
имущества.

В блоке предохранителей в моторном
о т с е к е и м е е т с я 3 р е з е р в н ы х
предохранителя (на 10 A, 15 A и 20 A).

4.  Выявите  причину  перегорания  плавкого
предохранителя и устраните проблему.
5 .   У с т а н о в и т е   н о в ы й   п л а в к и й
п р е д о х р а н и т е л ь ,   к о т о р ы й   д о л ж е н
с о о т в е т с т в о в а т ь   с п е ц и ф и к а ц и я м ,
изложенным в данном руководстве.
( С м .   р а з д е л   " С т р у к т у р а   б л о к а
предохранителей" далее в этом разделе.)

ВНИМАНИЕ!

ПРИМЕЧАНИЕ!

И с п о л ь з о в а н и е   м е т а л л и ч е с к и х
инструментов  может  вызвать  короткое
замыкание,  повредить  электрическую
систему или вызвать возгорание.
Можно получить серьезную травму.

ВНИМАНИЕ!

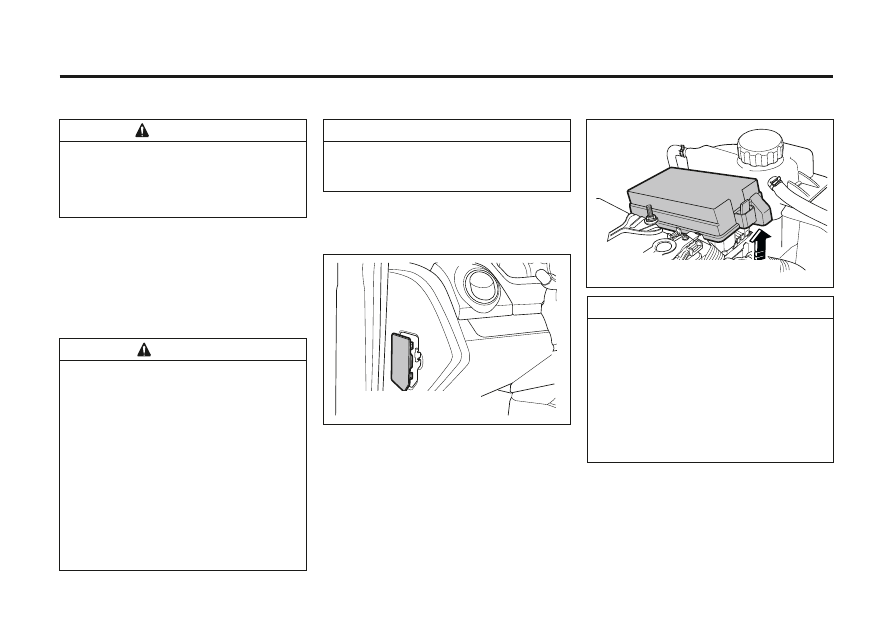

Блок предохранителей

Внутренний блок предохранителей

расположен на левой стороне панели
управления.

Блок предохранителей в моторном отсеке

находится за резервуаром охлаждающей
жидкости.

G6D6003A

Внутренний блок

предохранителей

Н е   в с е   о п и с а н и я   б л о к о в
предохранителей,  содержащиеся  в
данном руководстве, применимы к блокам
предохранителей  вашего  транспортного
средства.  Данная  информация  верна  на
момент  печати  руководства.  Осматривая
блок  предохранителей  транспортного
средства, обратите внимание на этикетку,
р а с п о л о ж е н н у ю   н а   б л о к е
предохранителей.

ПРИМЕЧАНИЕ!

G6D6018A

Блок предохранителей

в моторном отсеке

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 7-25

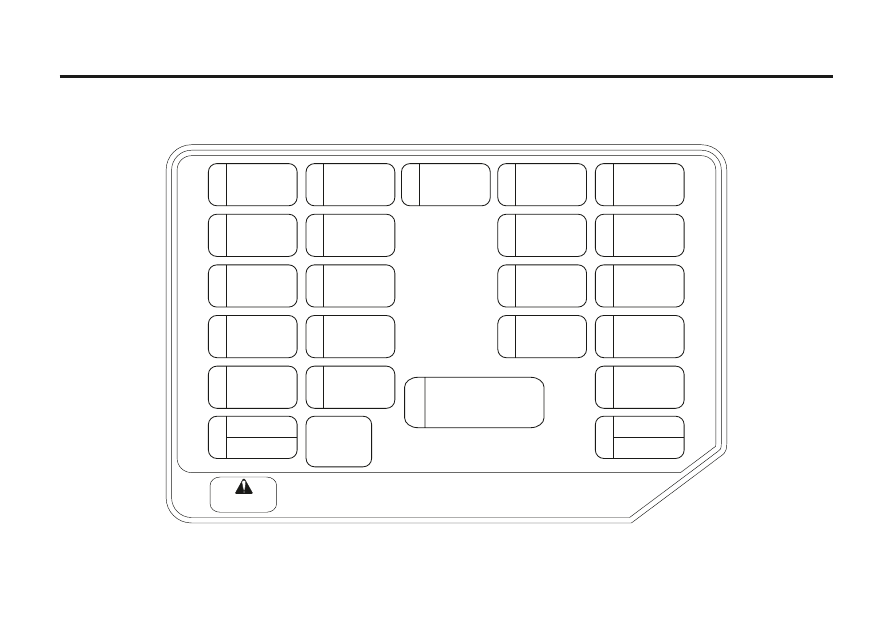

Внутренний блок предохранителей

15A

HORN

15A

DOOR

LOCK

10A

OBD

ERA

GLONASS

15A

EMS

10A

SDM

10A

POWER

OSRVM

10A

RR FOG

LAMP

15A

STOP
LAMP

25A

WIPER

10A CLUSTER2

15A

AUDIO1

10A

T/SIG

LAMP

AT LEVER

DRL2

15A

CIGAR

10A

CLUSTER1

ROOM LAMP

20A

DRL1

10A

AUDIO2

15A

ECU

10A

DEFOG

OSRVM

10A

B/UP

LAMP

Использовать только указанный предохранитель

25A RR DEFOG

ВНИМАНИЕ

7-26 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

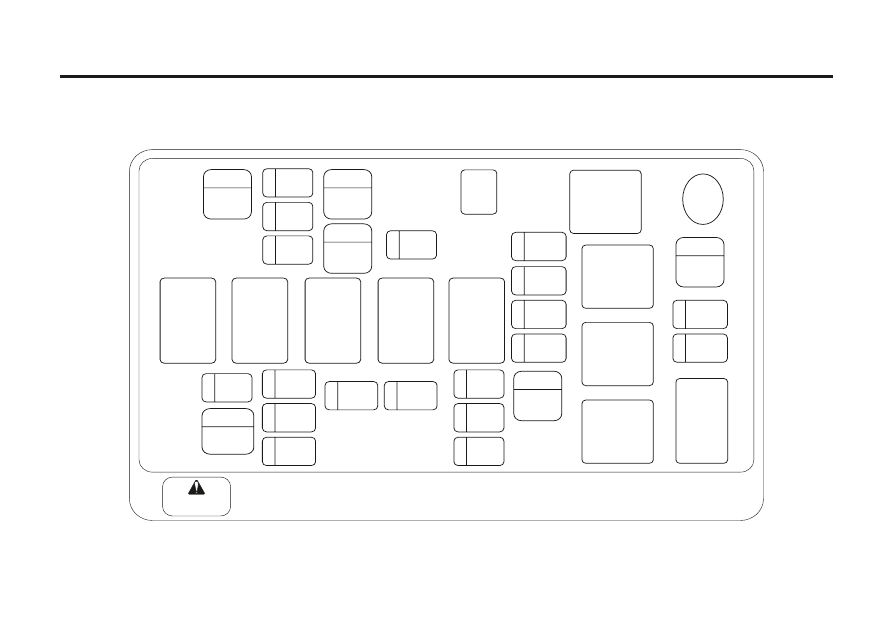

Блок предохранителей в моторном отсеке

50A

BATT

30A

IGN2/ST

30A

ACC/
IGN1

FUSE

PULLER

H/L LOW

RELAY

(20A)

B+

30A

FAN HI

*MAIN

RELAY

(35A)

FAN HI

RELAY

(35A)

FAN LOW

RELAY

(20A)

*A/C

RELAY

(20A)

50A

*ABS

H/L HI

RELAY

(20A)

FRT FOG

RELAY

(20A)

PARK
LAMP

RELAY

(20A)

*P/WINDOW

RELAY

(35A)

FUEL

PUMP

RELAY

(20A)

20A/30A

*P/WINOW1

10A

15A

10A

15A

20A

15A

10A

15A

20A

10A

Использовать только указанный предохранитель и реле * (: Опция)

PK/LP

HAZARD

H/L LOW

*FRT

FOG

H/L HI

SPARE

*A/C

COMP

FAN

LOW

*EMS2

*EMS1

ECU

FUEL

PUMP

*P/WIN-

DOW2

ВНИМАНИЕ

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 7-27

ПРЕДУПРЕЖДЕНИЕ!

Галогенные  лампы  содержат  газ  под
д а в л е н и е м .   П р и   о б р а щ е н и и   с
галогенными  лампами  и  их  демонтаже
н е о б х о д и м ы   с п е ц и а л ь н ы е   м е р ы
предосторожности.

Берегите глаза.

Не допускайте трения поверхности

лампы и появления царапин.

Не допускайте попадания жидкости на

горящую лампу без патрона.

Включать лампу следует только после

ее установки.

Неисправные лампы подлежат замене.

При замене галогенной лампы НЕ

ПРИКАСАЙТЕСЬ к стеклянным деталям
лампы незащищенными руками.

Хранить вне досягаемости детей.

У т и л и з и р у й т е л а м п ы с о с о б о й

осторожностью. Лампы взрывоопасны.

Лампы

После  вождения  в  сильный  дождь  или
после  мойки  некоторые  из  внешних
фонарей  или  фар  могут  оказаться
запотевшими.  Причиной  этого  явления
является  разница  температуры  внутри  и
снаружи светового прибора.

ПРИМЕЧАНИЕ!

Это  явление  схоже  с  конденсированием
влаги  на  окнах  внутри  автомобиля  во
время  дождя  и  не  указывает  на  какие-
либо проблемы с автомобилем.
Если  вода  протечет  внутрь  светового
п р и б о р а ,   о б р ат и те с ь   н а   с та н ц и ю
технического обслуживания для проверки
автомобиля.

ПРИМЕЧАНИЕ!

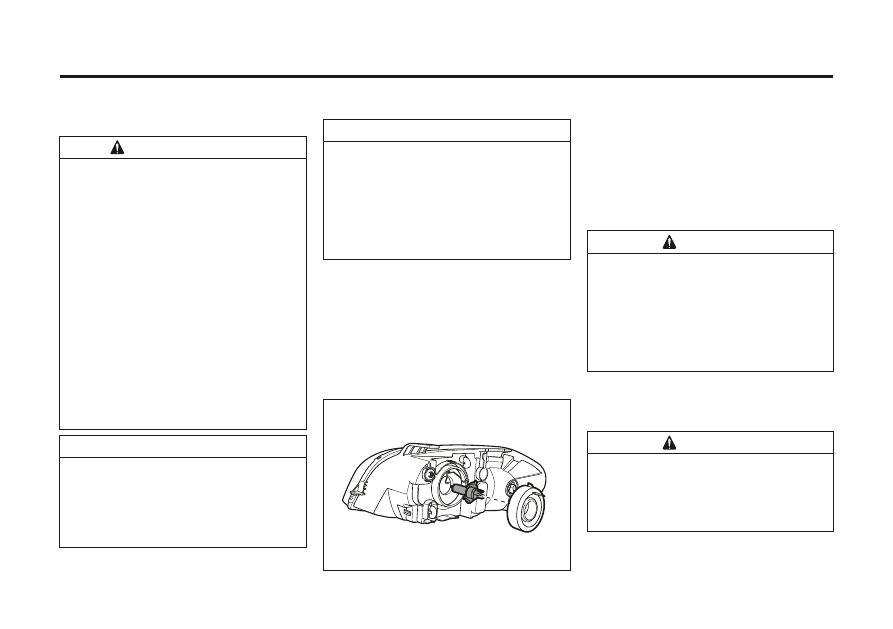

Фары

Замена лампы
1. Откройте капот.
2. Удалите три болта.
3. Отсоедините штепсельный разъем
провода от лампы.
4. Снимите крышку фары.
5. Отсоедините пружину, на которой
держится лампа.
6. Выньте лампу.

7 .   У с т а н о в и т е   и с п р а в н у ю   л а м п у
н а д л е ж а щ е г о   т и п а .   С м .   р а з д е л
"ХАРАКТЕРИСТИКИ  ЛАМП"  в  алфавитном
указателе.
8. Установите на новую лампу пружину.
9. Установите крышку фары.
10.  Подсоедините  штепсельный  разъем
провода.

G6D6004A

При необходимости очистки галогенных

ламп  используйте  ткань  без  ворса,
п р о п и т а н н у ю   с п и р т о м   и л и
спиртосодержащими  минеральными
средствами.  Не  прикасайтесь  к  лампе
незащищенными руками.
Отпечатки  пальцев  могут  значительно
сократить срок службы галогенных ламп.

При  необходимости  регулировки  фар
данную  процедуру  рек омендуется
провести  на  станции  технического
обслуживания,  поскольку  она  связана  с
безопасностью.

Регулировка передних фар
Винты над фарой предназначены для
регулировки ближнего света фар.

ВНИМАНИЕ!

7-28 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

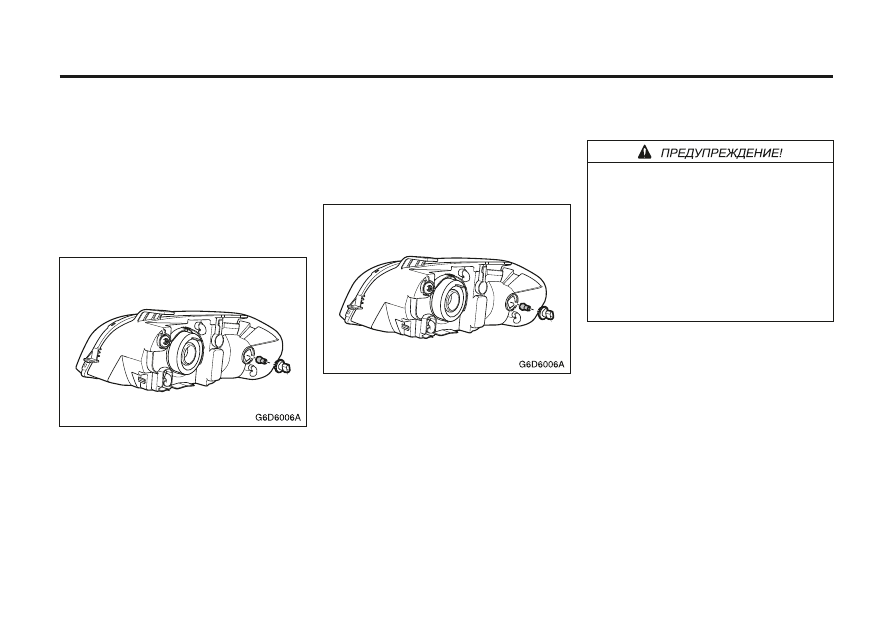

Стояночные фонари

Замена лампы
1. Откройте капот.
2. Снимите весь блок фар.
3. Снимите крышку фары.
4 . И з в л е к и т е д е р ж а т е л ь л а м п ы ,
расположенный рядом с лампой фары.
5. Выньте лампу, потянув ее из патрона
прямо на себя.

6. Установите в патрон исправную лампу.
См. раздел "ХАРАКТЕРИСТИКИ ЛАМП".
7. Установите крышку фары.
8. Подсоедините штепсельный разъем
провода.

Контрольные лампы передних

указателей поворота

Замена лампы
1. Откройте капот.
2. Снимите весь блок фар.

3.  Вращайте  патрон  лампы  указателя
поворота против часовой стрелки.
4.  Выньте  передний  патрон  лампы  сигнала
поворота из фары.
5.  Удалите  лампу  из  патрона.  Для  этого
слегка  надавливайте  на  нее  и  вращайте
против часовой стрелки.
6.  Установите  новую  лампу  в  патрон.  Для
этого  слегка  надавливайте  на  нее  и
вращайте  по  часовой  стрелке.  См.  раздел
"ХАРАКТЕРИСТИКИ ЛАМП".
7. Установите патрон в фару, вращая его по
часовой стрелке.
8. Установите блок фар.

ЗАМЕНА ЛАМП НАКАЛИВАНИЯ

Эта процедура требует специальной
подготовки и оборудования.

З а м е н и т е   м а с л о   н а   с т а н ц и и
технического  обслуживания,  если  не
уверены  в  том,  что  можете  безопасно
провести данную операцию.

В противном случае возможно получение
т р а вм и л и п о в р еж д е н и е д ета л е й
а в т о м о б и л я . Р е к о м е н д у е м
проконсультироваться с авторизованным
дилером.

Передние противотуманные фары*

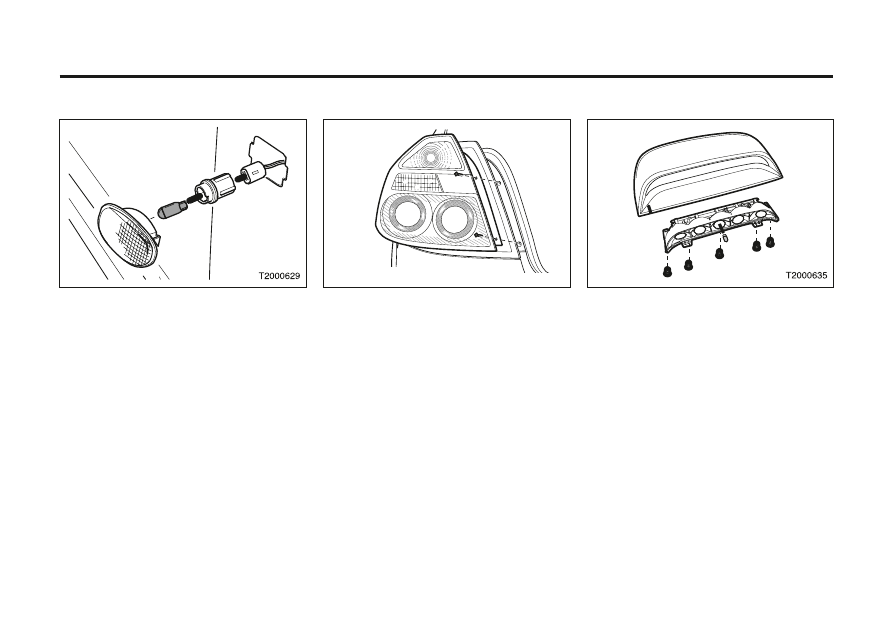

Лампы боковых повторителей

Замена лампы
1.  Выньте  весь  блок  бокового  повторителя
указателя поворота (нажмите от себя).
2. Вращайте патрон лампы против часовой
стрелки.
3.  Выньте  лампу,  потянув  ее  из  патрона
прямо на себя.
4.  Установите  новую  лампу  в  патрон.  Для
этого  слегка  надавливайте  на  нее  и
вращайте патрон по часовой стрелке.
См. раздел "ХАРАКТЕРИСТИКИ ЛАМП".
5 .   Ус т а н о в и т е   бл о к   л а м п   б о к о в ы х
повторителей в исходное положение.

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 7-29

Фонарь заднего хода, габаритные огни,

фонарь тормоза, задний указатель

поворота и задний противотуманный

фонарь

Замена лампы
1. Откройте крышку багажника.
2.  Отвинтите  два  винта  и  снимите  блок
фары.
3.  Отверните  патрон  лампы,  вращая  его
против часовой стрелки.
4. Выньте лампу из патрона, нажав на нее и
повернув против часовой стрелки.
5.  Установите  новую  лампу  в  патрон.  См.
раздел "ХАРАКТЕРИСТИКИ ЛАМП".
6. Установите патрон в блок фары.
Вращайте  патрон  лампы  по  часовой
стрелке.
7.  Установите  блок  фары  в  автомобиль  и
закрутите два винта.

G6W6006A

Верхний сигнал торможения

Замена лампы
1. Откройте крышку багажника.
2.  Отвинтите  два  винта  и  снимите  блок
лампы.  Перед  снятием  блока  фары
отсоедините штепсельный разъем провода.
3.  Отвинтите  пять  винтов  и  снимите  блок
отражателя.

4. Выньте лампу, потянув ее из патрона
прямо на себя.
5. Установите новую лампу. См. раздел
"ХАРАКТЕРИСТИКИ ЛАМП".
6. Установите блок фары на место.

7-30 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

содержание .. 16 17 18 19 ..
