ВНИМАНИЕ!

П р и п о д к л ю ч е н и и п р о в о д о в к

аккумуляторной батарее следите, чтобы
зажимы были правильно установлены, а
з а т е м н а д е ж н о з а ф и к с и р о в а н ы
крепежными болтами.

Следите за порядком подключения

п р о в о д о в : к р а с н ы й п р о в о д
подключается к положительному выводу
батареи (+), а черный провод - к
отрицательному (-).

Неправильное  подключение  проводов  к
полюсным  выводам  может  привести  к
получению травм и повреждению деталей
автомобиля  и  другого  имущества.
Повреждения  электрооборудования
автомобиля,  возникшие  в  результате
н е п р а в и л ь н о г о   п о д к л ю ч е н и я
аккумуляторной батареи, не покрываются
гарантией изготовителя.

Помните, что при подключении первым
будет положительный вывод (+), а при
отключении - отрицательный (-).

ПРИМЕЧАНИЕ!

8. Для предотвращения коррозии покройте
полюсные выводы техническим вазелином
или специальной смазкой.

Техническое обслуживание

аккумуляторной батареи

Д л я п р о д л е н и я с р о к а с л у ж б ы
аккумуляторной батареи:

Аккумуляторная батарея должна быть

правильно установлена.

Верхняя часть аккумуляторной батареи

должна оставаться чистой и сухой.

Полюсные выводы и проводные зажимы

д о л ж н ы б ы т ь ч и с т ы м и , н а д е ж н о
закрепленными и покрытыми специальной
смазкой или вазелином.

Любой пролитый электролит следует

немедленно смыть раствором воды и
пищевой соды.

Е с л и а в т о м о б и л ь н е б у д е т

эксплуатироваться в течение длительного
времени, необходимо отсоединить провод
от отрицательного вывода (-).

Д е м о н т и р о ва н н у ю а к к ум ул я то р н у ю

батарею следует заряжать каждые шесть
недель.

Аккумуляторные  батареи  содержат
ядовитые  вещества.  Отработанные
аккумуляторные  батареи  могут  быть
опасны  для  здоровья  и  окружающей
среды.

Не выбрасывайте аккумуляторные
батареи вместе с домашними отходами.

Используйте только разрешенные в
данном регионе способы утилизации
автомобильных отходов.

ПРИМЕЧАНИЕ!

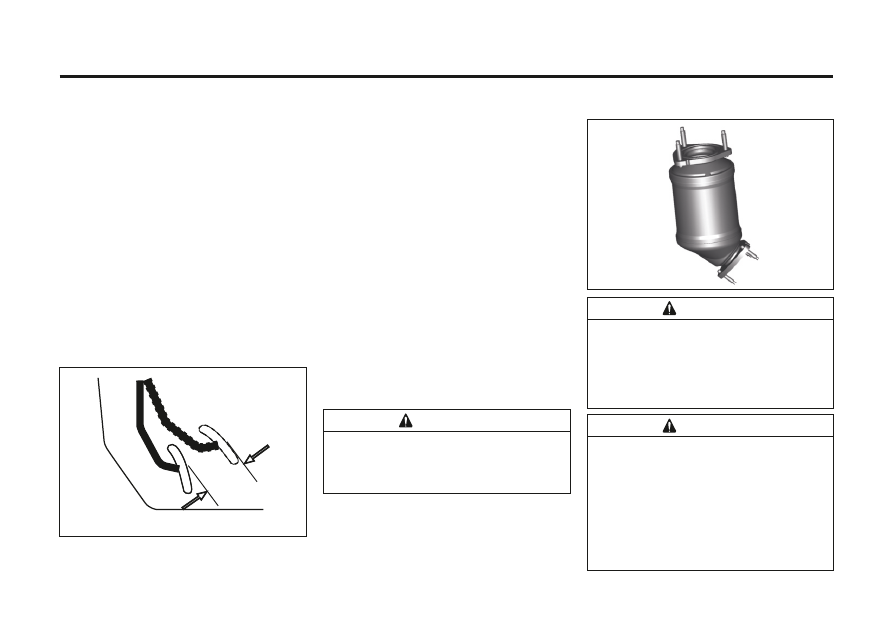

Тормозная педаль

Проверка свободного хода тормозной

педали

Свободный  ход  тормозной  педали
должна составлять: 1~8 мм
1. Выключите двигатель.
2. Нажмите на тормозную педаль несколько
раз  до  исчезновения  вакуума  в  тормозной
системе.
3.  Нажмите  на  тормозную  педаль  рукой,
измеряя расстояние смещения педали, пока
не почувствуете небольшое сопротивление.
4. Если свободный ход педали отличается от
значения,  указанного  в  данной  инструкции,
обратитесь  к  авторизованному  дилеру  для
ее регулировки. Рекомендуем обратиться к
авторизованному дилеру.

S3W6361A

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 7-15

Педаль сцепления

Проверка свободного хода педали

сцепления

Для  проверки  свободного  хода  педали
сцепления:
1. Выключите двигатель.
2.  Нажмите  педаль  сцепления  рукой,
измеряя расстояние смещения педали, пока
не почувствуете сопротивление.
3. Если свободный ход педали отличается от
значения,  указанного  выше,  обратитесь  на
станцию  технического  обслуживания  для
регулировки  педали  сцепления  или
рычажного привода.
Р е к о м е н д у е м   о б р а т и т ь с я   к
авторизованному дилеру.

S3W6371A

Стояночный тормоз

Стояночный тормоз должен удерживать
автомобиль на достаточно крутом склоне.

Проверка перемещения стояночного

тормоза

Перемещение  рычага  стояночного
тормоза должно составлять:
5~11 пазов, с силой приблизительно в 20 кгс.
Для  проверки  перемещения  стояночного
тормоза:
1. Выключите двигатель.
2.  Установите  стояночный  тормоз,  считая
щелчки  пазов.  Если  количество  щелчков
отличается от указанного выше, обратитесь
к авторизованному дилеру для регулировки
с то я н оч н о го   то р м оз а .   Ре к о м е н д уе м
обратиться к авторизованному дилеру.

Каталитический нейтрализатор

Автомобиль оборудован каталитическим
нейтрализатором.
• Не используйте этилированный бензин в
качестве топлива для этого автомобиля.

Н а   а вто м о б и л я х   с   к ата л и т и ч е с к и м
нейтрализатором  топливный  бак  имеет
узкое  отверстие,  что  лишает  возможности
вставлять  пистолет,  используемый  для
заправки этилированного бензина.

ВНИМАНИЕ!

К а т а л и т и ч е с к и й н е й т р а л и з а т о р
отработанных газов может быть испорчен
в результате неполного сгорания топлива,
если запускать двигатель с нажатой
педалью акселератора в случае проблем
с его запуском.

ВНИМАНИЕ!

•  Не  пользуйтесь  автомобилем  при
затрудненной  работе  двигателя  или
недостатке  мощности.  Это  может
указывать  на  серьезные  механические
проблемы.
Эксплуатация  автомобиля  в  таких
условиях  может  вызвать  серьезное
п о в р е ж д е н и е   к а т а л и т и ч е с к о г о
н е й т р а л и з ато р а   и   д ру г и х   ч а с те й

ВНИМАНИЕ!

7-16 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

При  наступлении  следующих  условий
обратитесь  на  авторизованную  станцию
технического обслуживания:
• Пропуски зажигания.
•  Двигатель  работает  затрудненно  при
низкой температуре.
• Двигатель теряет мощность.
•  Автомобиль  ведет  себя  необычно,  что
может свидетельствовать о сбоях в системе
зажигания. При работе двигателя постоянно
горит  или  мигает  лампочка  "Сервис
двигателя".
Рекомендуем  проконсультироваться  с
авторизованным дилером.

автомобиля, с последующим ремонтом,
не покрываемым гарантией изготовителя.

ВНИМАНИЕ!

•  Старайтесь  как  можно  реже  начинать
движение с непрогретым двигателем.
•  При  попытках  завести  автомобиль  не
держите  ключ  зажигания  включенным
дольше 15 секунд.
• Не допускайте эксплуатацию автомобиля
до полного опорожнения топливного бака.
•  Не  пытайтесь  запустить  двигатель,
толкая или буксируя автомобиль.
Попробуйте  запустить  двигатель  от
дополнительной аккумуляторной батареи.

ВНИМАНИЕ!

Несоблюдение  этих  правил  может
привести к поломке двигателя, топливной
и/или  выхлопной  системы  автомобиля,  с
последующим  дорогостоящим  ремонтом,
не покрываемым гарантией изготовителя.

ВНИМАНИЕ!

Убедитесь, что все работы по техническому
о б с л у ж и в а н и ю   В а ш е го   а вт о м о б и л я
в ы п о л н е н ы .   Р е к о м е н д у е м
проконсультироваться  с  авторизованным
дилером.
Это гарантирует, что:
•   в с е   д е т а л и   а в т о м о б и л я   б у д у т
функционировать исправно;
• количество вредных выбросов автомобиля
будет минимальным;
•  система  каталитического  нейтрализатора
автомобиля сможет прослужить еще долгое
время.

Заводские шины подобраны специально для
данного автомобиля и обеспечивают
комфортабельные условия вождения и
долговечность протекторов.

КОЛЕСА И ШИНЫ

Использование  несоответствующих  шин
и/или колес может привести к ДТП.
•  Перед  заменой  оригинальных  шин  и
к о л е с   о б р а т и т е с ь   н а   с т а н ц и ю
технического обслуживания.
В противном случае такая замена может
привести  к  получению  травм,  поломке
автомобиля  и  повреждению  другого
и м у щ е с т в а .   Р е к о м е н д у е м
проконсультироваться с авторизованным
дилером.

ВНИМАНИЕ!

ПРЕДУПРЕЖДЕНИЕ!

Не перегружайте автомобиль.

Шины автомобиля всегда должны быть

накачаны до необходимого уровня.

Проверять давление воздуха следует в

н е н а г р ет ы х ш и н а х ( т е м п е р ат у р ы
окружающей среды).

Поддержание  рекомендуемого  давления  в
шинах,  указанного  на  этикетке  для  шины,
обеспечит  наиболее  комфортные  условия
вождения,  безопасность  и  выс окие

Техническое обслуживание

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 7-17

э к с п л уата ц и о н н ы е   п о к аз ател и .   Д л я
измерения  давления  в  шинах  используйте
точный  манометр.  Надежно  закрутите
защитные колпачки клапана после проверки
давления воздуха в шине.

S3W6401A

Низкое

давление

Нормальное

давление

Высокое

давление

Проверять  давление  воздуха  следует  в
ненагретых  шинах.  При  нагревании  шин
давление в них повышается.
Шины  могут  нагреваться  после  1,6  км
пробега;  для  остывания  требуется  три
часа (после остановки автомобиля).

См “Спецификации автомобиля” для
надлежащего давления шин.
Осматривайте шины перед каждой поездкой
и проверяйте давление в шинах при помощи
манометра на каждой заправке или не реже
одного раза в месяц.

ПРИМЕЧАНИЕ!

Недостаточное давление воздуха в шине:

Увеличивает нагрузку на шины;

ухудшает управляемость автомобиля и

безопасность вождения;

влияет на комфортность вождения;

увеличивает расход топлива.

При  слишком  низком  давлении  воздуха  в
ш и н а х   в о з м о ж е н   п е р е г р е в   ш и н ,
возникновение  внутренних  повреждений,
расслоение протектора и даже разрыв шины
при высокой скорости. Эксплуатация шин с
низким  давлением  может  стать  причиной
п о в р е ж д е н и я   ш и н   д а ж е   в   с л у ч а е
п о с л е д у ю щ е й   э к с п л у а т а ц и и   п р и
нормальном давлении.

Внимательно следите за состоянием шин
и колес.
Объезжайте  острые  предметы,  которые
могут  повредить  шины  и  колеса.  Если
некоторые  объекты  невозможно  объехать,
переезжайте их медленно и по возможности
под прямым углом.
Во  время  парковки  избегайте  наезда  на
бордюр.

Периодически проверяйте шины на
наличие:

визуальных повреждений;

посторонних элементов на протекторе;

проколов;

порезов;

трещин;

выпуклостей на боковых поверхностях.

Проверьте колеса на наличие повреждений.
Дефекты  шин,  включая  описанные  выше,
могут  привести  к  потере  управления
автомобилем, а в результате и к ДТП.
П р и   п о в р е ж д е н и и   ш и н   и л и   к о л е с
автомобиля  или  при  плохом  состоянии
протек тора  обратитесь  на  станцию
технического  обслуживания.  Рекомендуем
обратиться к авторизованному дилеру.
На  данном  автомобиле  установлены
радиальные  шины.  При  замене  шин
рекомендуется  использовать  радиальные
шины  того  же  размера,  типа,  с  тем  же
рисунком  протекторов,  температурными  и
скоростными характеристиками.

ПРЕДУПРЕЖДЕНИЕ!

Использование  разнокалиберных  шин
может  привести  к  потере  управления  во
время  езды.  При  использовании  шин
р а з н ы х   р а з м е р о в   и л и   т и п о в
управляемость  автомобиля  может
ухудшиться, что может привести к аварии.
Использование  шин  разных  размеров
может  также  привести  к  повреждению
автомобиля.  Следите,  чтобы  на  все
к ол е с а   б ы л и   у с т а н о вл е н ы   ш и н ы
одинакового размера и типа.

7-18 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

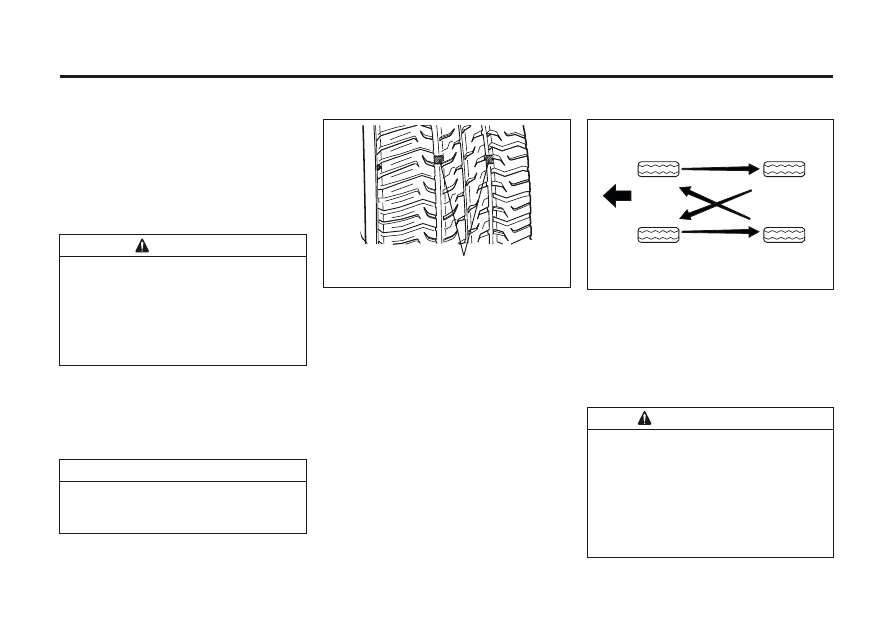

Встроенный индикатор

предельного износа протектора

Регулярно проверяйте глубину протекторов
шин  при  помощи  встроенных  индикаторов
предельного износа протектора шины.
Местоположение  индикаторов  предельного
износа  протектора  показано  специальной
маркировкой на боковых поверхностях.

Н е п ол ь зу й те с ь а вто м о б и л е м с

изношенными  или  поврежденными
шинами.
Это может привести к потере контроля над
автомобилем,  в  результате  чего  может
произойти  столкновение  с  получением
увечий,  повреждением  автомобиля  или
другого имущества.

При  появлении  индикаторов  предельного
износа протектора замените шины.
И н д и к а т о р ы   п о я в л я ю т с я   м е ж д у
углублениями  протекторов,  если  глубина
протектора составляет 1,6 мм или меньше.

ВНИМАНИЕ!

S3W6411A

Индикатор предельного

износа протектора

Утилизируйте изношенные шины только в
соответствии с местными правилами по
охране окружающей среды.

ПРИМЕЧАНИЕ!

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 7-19

Перестановка шин

Передние  и  задние  шины  выполняют
различные  функции  и  изнашиваются  в
различной степени.
Как правило, передние шины изнашиваются
быстрее, чем задние.
Продлить  долговечность  шин  и  избежать
неравномерного износа протекторов можно
следующим способом:
1.  Если  передние  шины  кажутся  более
изношенными,  чем  задние,  следует
поменять  местами  передние  шины  с
задними.

S3W6421A

Перед

2.  Постоянно  поддерживайте  нормальное
давление в шинах.
3.  Проверяйте,  хорошо  ли  закручены
колесные гайки/болты на шинах.
См.  раздел  "ЗАМЕНА  ПОВРЕЖДЕННОГО
КОЛЕСА".
При  покупке  направленных  шин  меняйте
только передние на задние.

ПРЕДУПРЕЖДЕНИЕ!

Используйте только рекомендуемые

колеса  и  колесные  гайки  /  болты  к  ним.
Использование  шин,  размер  которых
о т л и ч а е т с я   о т   р а з м е р а   ш и н ,
первоначально  установленных  на
а в т о м о б и л е ,   м о ж е т   в ы з в а т ь
несовместимость  между  шинами  и
деталями  автомобиля,  что  может
привести  к  поломке  автомобиля  и

И с п о л ь з о в а н и е   ц е п е й
п р о т и в о с к о л ь ж е н и я   м о ж е т
н е б л а г о п р и я т н о   о т р а з и т ь с я   н а
управляемости автомобиля.

Не превышайте скорость 50 км/ч или

р е к о м е н д о в а н н о е з а в о д о м -
изготовителем цепей ограничение
скорости, если оно ниже.

Избегайте крутых поворотов, ударов и

ям.

Н е д о п у с к а й т е т о р м о ж е н и я н а

заблокированных колесах.

ВНИМАНИЕ!

Р е к о м е н д у е м ы е ц е п и

п р о т и в о с к о л ь ж е н и я д л я д а н н о г о
автомобиля - цепи класса SAE, типа S.

При наличии на колесах цепей

противоскольжения рекомендуется
придерживаться низкой скорости.

Если слышен звук контакта цепей с

кузовом автомобиля, остановитесь и
закрепите цепи противоскольжения еще
раз.

Если звук не прекращается, замедлите

движение до полного исчезновения этого
звука.

ПРИМЕЧАНИЕ!

Не следует использовать автоматические
автомойки  для  мытья  автомобиля  в  то
в р е м я   к а к   в р е м е н н о е   з а п а с н о е
устанавливается  в  качестве  дорожного
колеса.

Временное запасное колесо

Несмотря  на  то,  что  компактное  запасное
колесо  полностью  надувается,  когда
устанавливает  в  новый  автомобиль,
давление воздуха с течением времени в нем
может  снизится.  Регулярно  проверяйте
давление в шинах.
См  “Спецификации  автомобиля”  для
надлежащего давления шин.

ВНИМАНИЕ!

Не надевайте цепи противоскольжения

на временное запасное колесо. Их будет
невозможно  правильно  смонтировать.
Использование  временного  запасного
колеса  с  цепями  противоскольжения
приведет  к  повреждению  автомобиля  и
цепей.

ВНИМАНИЕ!

ПРЕДУПРЕЖДЕНИЕ!

повреждению  шин,  не  покрываемых
гарантиями производителя автомобиля. В
противном  случае  возможна  потеря
контроля над автомобилем, в результате
чего  может  произойти  столкновение  с
получением  травм,  повреждением
автомобиля или другого имущества.

Зимние шины

При необходимости установки зимних шин:

Зимние шины должны устанавливаться на

всех четырех колесах.

Не превышайте максимальную скорость,

указанную заводом-изготовителем шин.

Давление воздуха в шинах должно

с о о т в е т с т в о в а т ь у к а з а н н о м у
производителем.

Цепи противоскольжения шин

Перед закреплением на шинах цепей
противоскольжения удалите колпаки с колес
(при их наличии) во избежание царапин.

В ы п о л н я й т е и н с т р у к ц и и з а в о д а -

изготовителя цепей.

Максимально надежно закрепите цепи

противоскольжения на передних колесах.

П о д т я н и т е к р е п л е н и е ц е п е й

противоскольжения через 1,0 км пробега.
Устанавливать цепи противоскольжения на
задних колесах не рекомендуется.

Сообщение о давление шины
Появится  сообщение,  когда  давление  в
шинах низкое. Он показывает расположение
низкой  шины  и  приблизительное  давление
низкой шины.
Если  появляется  сообщение  о  давление  в
шинах, остановится, как только вы можете.

7-20 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

Накачать шины добавлением воздуха, пока
давление в шинах не равно значениям,
указанным на информационной табличке
Шины и нагрузки.

Система контроля давления в шинах

Система контроля давления в шинах
Ваш  автомобиль  может  быть  оснащен
системой  мониторинга  давления  в  шинах
(TPMS).
Система  TPMS  информирует  водителя  о
снижении давления в шинах.
Датчики системы TPMS установлены на всех
колесах,  кроме  запасного.  Датчики  TPMS
контролируют давление в шинах и передают
п о к а з а н и я   д а вл е н и я   н а   п р и е м н и к ,
расположенный внутри автомобиля.

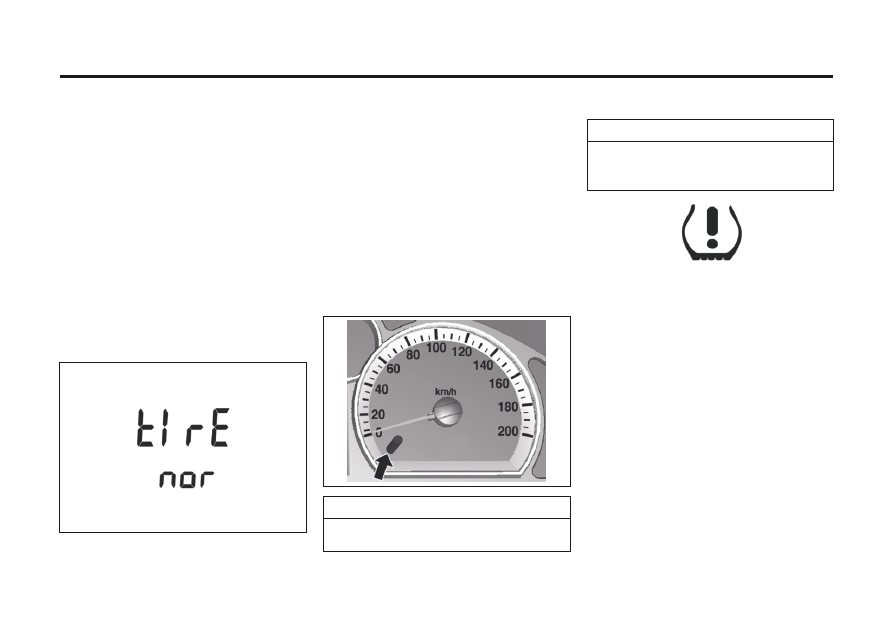

н а ж м и те к н о п к у п е р е к л юч ател я н а
приборном панеле. Поворачивая колесико,
выберите меню Tire load (Нагрузка на шины).
Нажмите кнопку переключателя.
Меню содержит следующие пункты.
Для выбора нужного меню поверните
колесико на рычажке указателя поворота.

Нагрузка 1: Lo (Низкая) (Комфортный

режим давления в шинах)

Нагрузка 2: Eco (Эко) (Экономичный

режим давления в шинах)

Для подтверждения нажмите кнопку
переключателя в течение нескольких
секунд.

Чтобы настроить индикатор давления в
шинах под величину загрузки автомобиля,

Наклейка с указанием давления в шинах
на раме двери водителя.

ПРИМЕЧАНИЕ!

Если обнаруживается снижение давления в
шинах,  в  комбинации  приборов  загорается
индикатор.
Если загорелся индикатор низкого давления
в  шинах,  как  можно  скорее  остановитесь  и
накачайте  шины  до  рекомендованного
давления.
Индикатор    загорается  при  каждом
включении зажигания и горит, пока шины не
будут накачаны до правильного давления.
Индикатор  может  загораться  при  первом
запуске  автомобиля  в  холодную  погоду,  но
затем выключаться после начала движения.
Это может быть первым признаком того, что
давление  снижается  и  шины  необходимо
подкачать до правильного давления.
В  табличке  давлений  в  шинах  и  загрузки
автомобиля указаны размеры шин исходной
комплектации и соответствующие давления
накачки для холодных шин.

Для правильного давления в шинах,
обратитесь к рекомендованное давление
на наклейке давления воздуха в шинах.

ПРИМЕЧАНИЕ!

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 7-21

Материалы  герметики  шин    не  все
одинаковы.  Неподходящий  герметик  шин
может  привести  к  повреждению  датчиков
TPMS.
Повреждение  TPMS  датчика,  вызванные
использованием  неверных  герметиков
ш и н   н е   п о к р ы в а е т с я   г а р а н т и е й
автомобиля.  Всегда  используйте  только
G M - о д о б р е н н ы х   г е р м ет и к о в   ш и н ,
доступных  через  дилера  или  включены  в
транспортном средстве.

ВНИМАНИЕ!

Система TPMS может предупреждать о
снижении давления в шинах, но она не
заменяет обычного технического ухода за
шинами.

ПРИМЕЧАНИЕ!

Одно из штатных колес было заменено

запасным колесом.

Запасное колесо не имеет датчика TPMS.

индикатор должен погаснуть после того, как

7-22 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

Неисправности
Система TPMS  не  может  функционировать
должным образом, если отсутствуют или не
работают  один  или  несколько  датчиков
TPMS.  Когда  система  обнаруживает
неисправность, индикатор  мигает примерно
в течение одной минуты, а затем загорается
непрерывно до выключения зажигания.
Индикатор  загорается  в  каждом  цикле
зажигания  и  горит  до  тех  пор,  пока
неполадка  не  будет  устранена.  Некоторые
из  ситуаций,  которые  могут  вызывать
включение индикатора:

будет установлено штатное колесо с
датчиком TPMS.

После ротации шин процедура привязки

датчиков системы TPMS не была выполнена
или  завершилась  неудачей.  Индикатор
должен  погаснуть  успешного  выполнения
процедуры  привязки  датчиков.  См.  ниже
процедуру привязки датчиков.

Отсутствуют или повреждены один или

несколько датчиков TPMS. Индикатор

должен погаснуть послеустановки датчиков
TPMS и успешного выполнения процедуры
привязки датчиков. Обратитесь за помощью
на станцию техобслуживания.

Установленные в качестве замены шины

или диски отличаются от первоначальных.
Система TPMS может не работать должным
образом при установке шин или дисков,
отличающихся от исходных.

Датчики системы TPMS могут давать сбои

при использовании радиоустройств или при
нахождении рядом с радиооборудованием,
работающим на частотах, близких к
частотам системы TPMS.

Работа системы TPMS нарушена; система

не  может  принять  сигнал  или  определить
снижение  давления  в  шинах.  Если
индикатор    горит  и  не  выключается,
обратитесь  в  уполномоченный  сервисный
центр.

Процедура  привязки  датчиков  системы
TPMS
Каждый  датчик  TPMS  имеет  уникальный
идентификационный код.
Этот  идентификационный  код  необходимо
п р и в я з а т ь   к   н о в о м у   п о л о ж е н и ю
шины/дисков  после  ротации  шин  или
замены  одного  либо  нескольких  датчиков
TPMS.  После  замены  запасного  колеса
рабочим  колесом,  имеющим  датчик  TPMS,
необходимо выполнить процедуру привязки
датчиков системы TPMS.
A  должен  погаснуть  в  следующем  цикле
зажигания.  Приписка  датчиков  к  колесам  с
помощью  специального  инструмента  для
программирования  системы  контроля
давления воздуха в шинах осуществляется в
следующем  порядке:  левое  переднее
колесо,  правое  переднее  колесо,  правое
заднее колесо и левое заднее колесо.

содержание .. 15 16 17 18 ..
