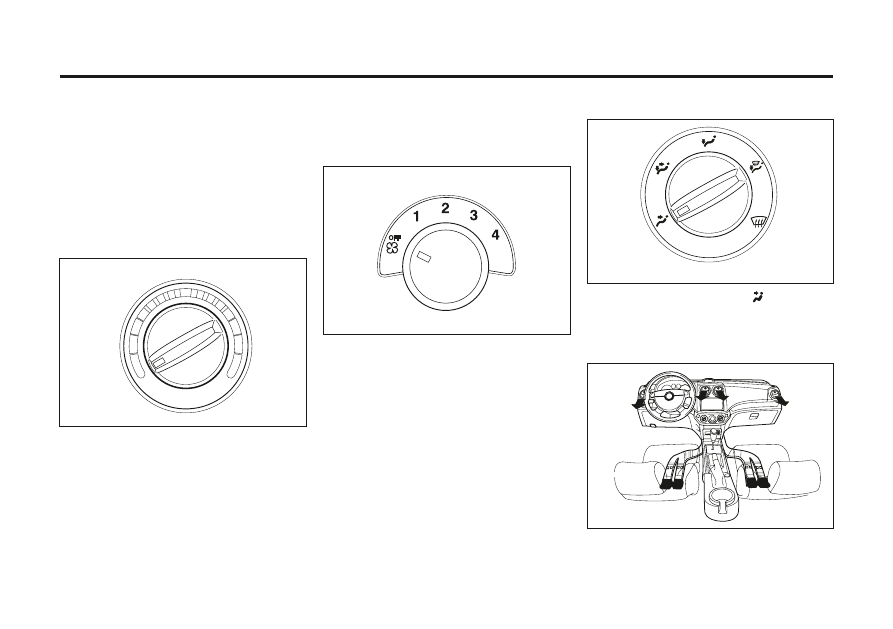

Для  регулировки  центральных  /  боковых
вентиляционных  решеток  Нажмите  крышку
к а ж д о й   ц е н т р а л ь н о й   и л и   б о к о в о й
вентиляционной решетки, чтобы открыть эту
решетку,  и  поверните  ее  в  нужном
направлении.

УПРАВЛЕНИЕ МИКРОКЛИМАТОМ 4-3

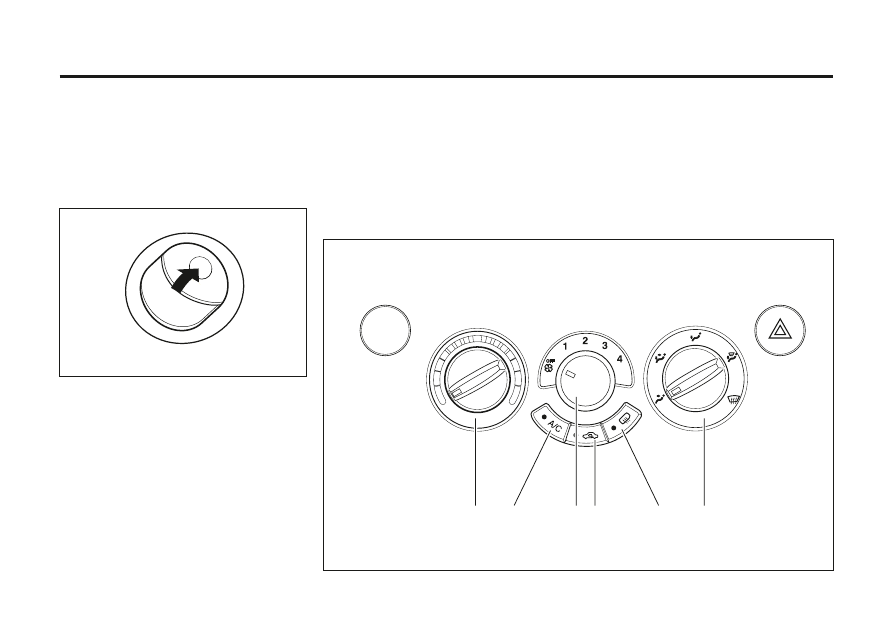

1. Рукоятка регулирования температуры.
2.  Кнопка  включения  кондиционера  (A/C).
См.  "КОНДИЦИОНИРОВАНИЕ  ВОЗДУХА"
далее в этом разделе.
3. Рукоятка регулирования подачи воздуха.
4.  Кнопка  (рычаг)  режима  рециркуляции
воздуха.

5 .   В ы к л ю ч а т е л ь   э л е к т р и ч е с к и х
обогревателей  заднего  стекла  и  наружных
зеркал.*  См.  раздел  "ВЫКЛЮЧАТЕЛЬ
ЭЛ Е К Т Р И Ч Е С К И Х   О БО Г Р Е ВАТ Е Л Е Й
ЗАДНЕГО СТЕКЛА И НАРУЖНЫХ ЗЕРКАЛ"
далее в этом разделе.
6.  Рукоятк а  переключения  режимов
распределения воздуха.

ПАНЕЛЬ УПРАВЛЕНИЯ

(Обогреватель и кондиционер)

(Только обогреватель)

K5W4006A

Рукоятка регулирования

температуры

При  помощи  рукоятки  регулирования
температ уры  можно  отрегулировать
температуру  воздуха,  поступающего  через
вентиляционные решетки.
Для  подачи  теплого  воздуха  рукоятку
следует перевести в синюю зону, для подачи
теплого воздуха – в красную зону.

Рукоятка регулирования подачи

воздуха

Рукоятка  регулирования  подачи  воздуха
и с п о л ь з у е т с я   д л я   р е г у л и р о в а н и я
и н т е н с и в н о с т и   п о т о к а   в о з д у х а ,
поступающего  в  салон.  При  повороте
рукоятки по часовой стрелке интенсивность
потока  воздуха  повышается,  при  повороте
против часовой стрелки – уменьшается.

4–4 УПРАВЛЕНИЕ МИКРОКЛИМАТОМ

Рукоятка переключения режимов

распределения воздуха

Р у к о я т к а   р а с п р е д е л е н и я   в о з д у х а
используется  для  изменения  направления
воздушного потока.

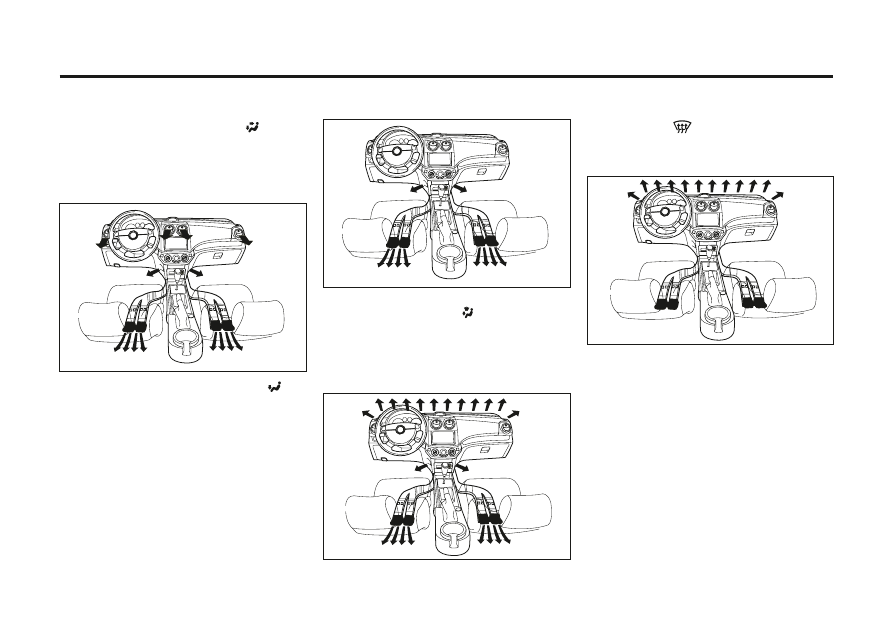

С  ее  помощью  можно  установить  один  из
пяти режимов подачи воздуха:

Подача воздуха по центру ( )

При установке этого режима воздух
подается через центральные и боковые
вентиляционные решетки.

G6D4004A

G6D4005A

G6D4006A

G6D4007A

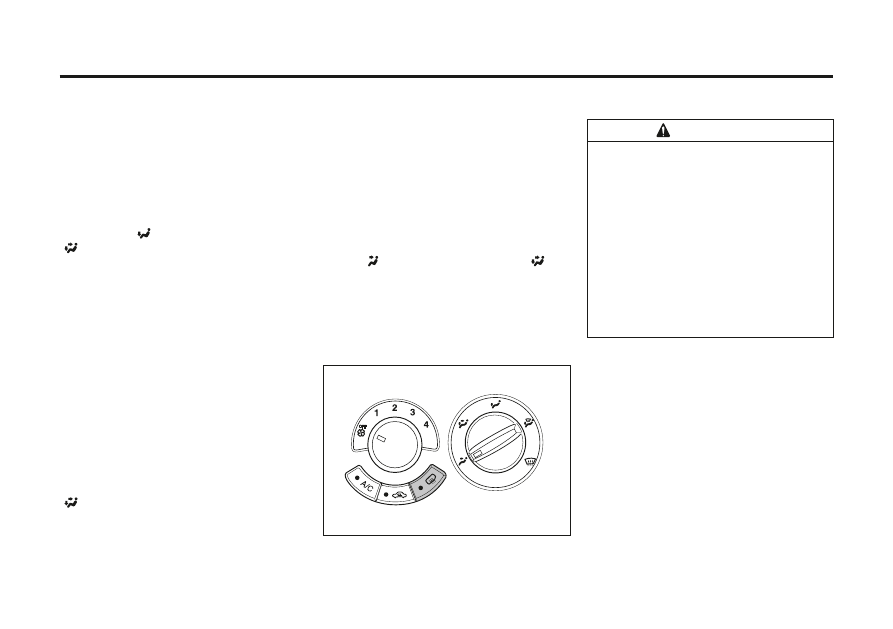

При необходимости отрегулируйте рукоятку
регулирования подачи воздуха, которая
имеет четыре положения: от "OFF" до 4.

G6D4009A

G6D4008A

УПРАВЛЕНИЕ МИКРОКЛИМАТОМ 4–5

Подача воздуха в область ног / обдув

стекол ( )

При  этом  режиме  воздух  поступает  через
сопла  обдува  ветрового  стекла  и  окон
передних  дверей,  а  также  через  нижние
вентиляционные отверстия.

Подача воздуха в область ног ( )

Направляет  основную  часть  воздуха  через
нижние  вентиляционные  отверстия  и
небольшую  часть  воздуха  через  сопла
обдува  ветрового  стекла  и  окон  передних
дверей.  В  некоторых  моделях  этот  режим
предусматривает  подачу  воздуха  и  через
задние  вентиляционные  решетки.  Для
нормального поступления воздуха в заднюю
часть  салона  пространство  под  передними
сидениями должно быть свободным.

G6D4010A

G6D4011A

Обдув стекол ( )

Воздух поступает через сопла обдува
ветрового стекла и окон передних дверей.

Кнопка режима рециркуляции

воздуха

Э та   к н о п к а   п оз вол я ет   бл о к и р о ват ь
поступление  воздуха  извне  и  используется
для  предотвращения  попадания  в  салон
п ы л и ,   в ы х л о п н ы х   г а з о в   и л и
неблагоприятных  запахов,  а  также  при
необходимости  быстрого  охлаждения  или
обогрева салона. При нажатии на эту кнопку
загорится  соответствующий  индикатор  и
начнется рециркуляция воздуха в салоне.
Повторное  нажатие  кнопки  режима
р е ц и р к у л я ц и и   в о зд у х а   п р и в о д и т   к
возобновлению  поступления  воздуха  с
улицы; индикатор рециркуляции погаснет.

Двухуровневый обдув ( )

В о з д у х   п о с т у п а е т   ч е р е з   н и ж н и е
вентиляционные  отверстия  и  через
центральные  и  боковые  вентиляционные
решетки.

4–6 УПРАВЛЕНИЕ МИКРОКЛИМАТОМ

Использование  режима  рециркуляции
воздуха  в  течение  длительного  времени
может  привести  к  запотеванию  стекол
автомобиля.  В  этом  случае  повторно
н а ж м и т е   в ы к л ю ч а т е л ь   р е ж и м а
рециркуляции  воздуха  для  возобновления
поступления воздуха с улицы.

ВНИМАНИЕ!

Вождение  с  включенным  режимом
р е ц и р к ул я ц и и   возд у ха   в   теч е н и е
длительного  времени  может  вызвать
сонливость.

Необходимо периодически выключать
этот режим для поступления свежего
воздуха с улицы.

Кондиционирование воздуха *

Система  кондиционирования  воздуха  (A/C)
снижает температуру и влажность воздуха в
салоне,  а  также  удаляет  пыль  и  другие
летучие частицы.
Однако  если  рукоятка  регулирования
температуры  установлена  на  обогрев,
п о д а ч а   т е п л о г о   в о з д у х а   в   с а л о н
осуществляется  даже  при  включенном
кондиционере.

П р и   в о ж д е н и и   с   в к л ю ч е н н ы м
кондиционером  возможно  появление
капель  под  моторным  отсеком.  Это
нормально,  так  как  система  охлаждения
автомобиля  выводит  влажный  воздух  из
салона.

П о с к о л ь к у   к о м п р е с с о р   с и с т е м ы
кондиционирования  приводится  от
д в и г а т е л я   а в т о м о б и л я ,   т о   п р и
включенном  компрессоре  возможны
небольшие  изменения  мощности  и
динамики.

ПРИМЕЧАНИЕ!

(Кнопка)

В   а в т о м о б и л я х ,   в   к о т о р ы х   д л я
р е г у л и р о в а н и я   п о т о к а   в о з д у х а
предусмотрены  рычаги,  для  установки
режима  рециркуляции  воздуха  рычаг
переводится  в  правое  положение,  а  для
отмены этого режима – в левое.

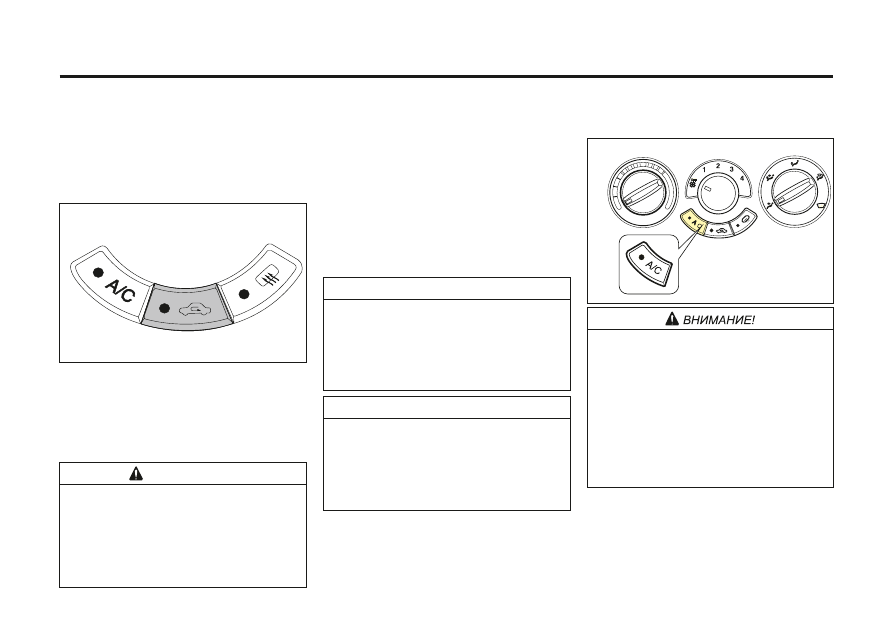

Кнопка A/C

G6D4012A

Включение  системы  кондиционирования
воздуха  при  эксплуатации  автомобиля  в
холмистой  местности  или  в  тяжелых
дорожных  условиях  может  привести  к
перегреву двигателя. (См. "ПЕРЕГРЕВ".)

Проверьте указатель температуры.

Е с л и у к а з а т е л ь т е м п е р а т у р ы
свидетельствует о перегреве двигателя,
выключите кондиционер.

В противном случае возможна поломка
двигателя.

Для включения кондиционера:
1. Включите зажигание.
2. Нажмите кнопку A/C (при этом загорится
соответствующий индикатор).
3. Отрегулируйте скорость вращения
вентилятора.

УПРАВЛЕНИЕ МИКРОКЛИМАТОМ 4–7

Если  рукоятка  регулирования  подачи
воздуха  находится  в  положении  OFF,
к о н д и ц и о н и р о в а н и е   в о з д у х а   н е
осуществляется.

Нормальное охлаждение

1. Нажмите кнопку включения кондиционера
( A / C )   ( з а г о р и т с я   с о о т в ет с т в у ю щ и й
индикатор).
2. Включите выключатель режима
р е ц и р к у л я ц и и   в о з д у х а   ( з а г о р и т с я
соответствующий индикатор).
3.  Переведите  рукоятку  распределения
воздуха  в  положение  подачи  воздуха  по
центру (   ) или двухуровнего обдува (   ).
4.  Переведите  рукоятку  регулирования
температуры в синюю зону.

Отопление

Максимальный обогрев
Режим  максимального  обогрева  позволяет
м а к с и м а л ь н о г о   б ы с т р о   у в е л и ч и т ь
температ уру  воздуха  в  сал оне.  Не
рекомендуется  оставлять  этот  режим
включенным в течение долгого времени, так
как за это время воздух внутри салона может
стать несвежим, а окна могут запотеть. Для
удаления  конденсата  с  окон  выключите
режим рециркуляции воздуха, после чего в
салон начнет поступать свежий воздух.
Для  включения  режима  максимального
обогрева:
1.  Выключите  кондиционер  (индикатор
погаснет).
2 .   В к л юч и т е   в ы к л юч ат ел ь   р е ж и м а
р е ц и р к у л я ц и и   в о з д у х а   ( з а г о р и т с я
соответствующий индикатор).

ПРИМЕЧАНИЕ!

Для выключения кондиционера
снова нажмите кнопку A/C. (При этом
соответствующий индикатор погаснет).

Охлаждение

Максимальное охлаждение
И с п о л ь з у е т с я   д л я   м а к с и м а л ь н о г о
охлаждения  воздуха  в  салоне  в  жаркую
погоду  или  при  длительном  нахождении
автомобиля на солнце.
1.  Приоткройте  окна  для  выхода  теплого
воздуха из салона.
2.  Включите  кондиционер  (загорится
соответствующий индикатор).
3 .   В к л юч и т е   в ы к л юч ат ел ь   р е ж и м а
р е ц и р к у л я ц и и   в о з д у х а   ( з а г о р и т с я
соответствующий индикатор).
4.  Переведите  рукоятку  распределения
воздуха  в  положение  подачи  воздуха  по
центру (   ).
5.  Переведите  рукоятку  регулирования
температуры в конец синей зоны.
6.  Установите  рукоятку  регулирования
подачи воздуха на максимальную скорость.

3.  Переведите  рукоятку  распределения
воздуха  в  положение  двухуровнего  обдува
(   ) или подачи воздуха в область ног (   ).
4.  Переведите  рукоятку  регулирования
температуры в конец красной зоны.
5.  Установите  рукоятку  регулирования
подачи воздуха на максимальную скорость.

Нормальный режим отопления

1.  Выключите  кондиционер  (индикатор
погаснет).
2. Выключите режим рециркуляции воздуха
(индикатор погаснет).
3.  Переведите  рукоятку  распределения
воздуха  в  положение  подачи  воздуха  в
область ног (         ) или двухуровнего обдува
(   ).
4.  Переведите  рукоятку  регулирования
температуры в красную зону.
5.  Установите  рукоятку  регулирования
подачи воздуха на требуемую скорость.
соответствующий индикатор).
3.  Переведите  рукоятку  распределения
воздуха  в  положение  двухуровнего  обдува
(   ) или подачи воздуха в область ног (   ).
4.  Переведите  рукоятку  регулирования
температуры в конец красной зоны.
5.  Установите  рукоятку  регулирования
подачи воздуха на максимальную скорость.

4–8 УПРАВЛЕНИЕ МИКРОКЛИМАТОМ

Вентиляция

Для  подачи  воздуха  через  центральные  и
боковые вентиляционные решетки:
1.  Выключите  кондиционер  (индикатор
погаснет).
2. Выключите режим рециркуляции воздуха
(индикатор погаснет).
3.  Переведите  рукоятку  распределения
воздуха  в  положение  подачи  воздуха  по
центру ( ) или двухуровнего обдува (   ).
4.  Переведите  рукоятку  регулирования
температуры в синюю зону.
5.  Установите  рукоятку  регулирования
подачи воздуха на требуемую скорость.

Кнопка обогревателей заднего

стекла и наружных зеркал

Нормальный режим отопления

Вентиляция

Двухуровневый обдув
Этот  режим  рекомендуется  использовать  в
прохладные,  но  солнечные  дни.  Более
теплый  воздух  будет  поступать  в  область
ног,  а  прохладный  воздух  с  улицы  –  в
верхнюю часть салона.
Для включения этого режима:
1.  Вык лючите  вык лючатель  режима
рециркуляции воздуха (индикатор погаснет).
2.  Переведите  рукоятку  распределения
воздуха в положение двухуровневого обдува
(   ).
3.  Установите  рукоятку  регулирования
температуры на требуемую температуру.
4.  Установите  рукоятку  регулирования
подачи воздуха на требуемую скорость.

ВНИМАНИЕ!

Не включайте обогреватель заднего
стекла в следующих случаях:

Двигатель не работает.

Сразу после запуска двигателя.

Если на заднем стекле есть снег или
лед.

Использование  обогревателя  заднего
стекла  в  указанных  условиях  может
привести  к  разряду  аккумуляторной
батареи.
В  свою  очередь  это  может  привести  к
п о в р е ж д е н и ю   а в т о м о б и л я   и
необходимости  замены  некоторых
частей.

Для  включения  обогревателя  включите
зажигание и нажмите кнопку обогревателей
заднего  стекла  и  наружных  зеркал*.  На
кнопке загорится световой индикатор.
Обогреватель  выключится  через  15  минут
после нажатия кнопки.
Для  выключения  обогревателя  снова
нажмите данную кнопку.
Проследите,  чтобы  обогреватель  был
выключен,  когда  поверхности  станут
чистыми.

УПРАВЛЕНИЕ МИКРОКЛИМАТОМ 4–9

Невыполнение  правил  надлежащего
ухода  может  привести  к  повреждению
п р о вод н и к о в   о б о г р е вател я   и л и   к
появлению царапин на стекле.

Не  используйте  для  чистки  заднего
стекла  острые  инструменты  или
абразивные  чистящие  средства  для
стекол.

При чистке стекла или проведении работ
рядом с задним стеклом соблюдайте
осторожность, чтобы не поцарапать и не
повредить проводники обогревателя.

Отсутствие  у  водителя  нормального
обзора может привести к столкновению и
повлечь  за  собой  травмы,  повреждение
автомобиля  или  иной  материальный
ущерб.

При включенном кондиционере функция
у д а л е н и я и н е я р а б о т а е т б о л е е
эффективно.

Удаление инея и конденсата

Режим  удаления  инея  работает  как  при
включенном,  так  и  при  выключенном
кондиционере.  Для  удаления  инея  с
ветрового стекла:
1. Выключите режим рециркуляции воздуха
( и н д и к а т о р   п о г а с н е т ) ,   п о с л е   ч е г о
переведите  рукоятку  распределения
воздуха в положение ОБДУВ СТЕКОЛ ( ).
2.  Переведите  рукоятку  регулирования
температуры в красную зону.
3. Для быстрого удаления инея установите

ПРИМЕЧАНИЕ!

В  некоторых  моделях  для  повышения
эффективности  обдува  кондиционер
включается  автоматически  при  выборе
режима ОБДУВ СТЕКОЛ (    ) или ПОДАЧА
ВОЗДУХА  В  ОБЛАСТЬ  НОГ/ОБДУВ
СТЕКОЛ ( ).

ПРИМЕЧАНИЕ!

рукоятку регулирования подачи воздуха на
максимальную скорость.

Д л я   п р е д о т в р а щ е н и я   з а п о т е в а н и я
ветрового  стекла,  а  также  для  того,  чтобы
поток  теплого  воздуха  поступал  в  салон
снизу,  переведите  рукоятку  распределения
воздуха  в  положение  ПОДАЧА  ВОЗДУХА  В
ОБЛАСТЬ НОГ/ОБДУВ СТЕКОЛ (   ).

Разница температур окружающей среды и
вет р о во го с те к л а м ож ет в ы з ват ь
запотевание стекол, ограничивая, таким
образом, возможность обзора.

Не используйте кнопку подачи воздуха в
область ног/обдува стекол ( ) или

обдува стекол ( ) при очень влажной
погоде, когда регулятор температуры
устанавливается в синюю зону.

Это может привести к ДТП с возможным
п о в р е ж д е н и е м а в т о м о б и л я и
травмированием пассажиров.

Рекомендации по эксплуатации системы

вентиляции

После длительного нахождения автомобиля
на солнце перед включением кондиционера
сначала откройте окна.
Кондиционер  может  использоваться  для
удаления  конденсата  со  стекол  при  дожде
или в условиях повышенной влажности.
Р е к о м е н д у е т с я   в к л ю ч а т ь   с и с т е м у
кондиционирования    воздуха  как  минимум
один раз в неделю (в том числе зимой или
п р и   н е р е г у л я р н о м   п о л ь з о в а н и и
кондиционером).  Это  необходимо  для
смазывания  компрессора  и  сальников  и
продления срока службы системы.
Вождение  в  условиях  пробок  может
привести  к  снижению  эффективности
кондиционирования.
Компрессор  кондиционера  не  работает,
если  рукоятка  регулирования  подачи
воздуха находится в положении OFF/
Если  в  автомобиле  установлен  фильтр
кондиционера  воздуха,  за  ним  требуется

4–10 УПРАВЛЕНИЕ МИКРОКЛИМАТОМ

Используйте только разрешенный к
использованию хладагент.

К  обслуживанию  системы  управления
микроклиматом  допускается  только
обученный  персонал.  Неправильные
методы  обслуживания  могут  приводить  к
травмам.

ПРИМЕЧАНИЕ!

соответствующий    уход.  См.  “ФИЛЬТР
КОНДИЦИОНЕРА  ВОЗДУХА”.  C  помощью
этого  фильтра  удаляется  пыль  и  другие
летучие  частицы,  проникающие  в  салон
автомобиля извне.

содержание .. 9 10 11 12 ..
