ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

...... ....

2-2

...

.........

КОМБИНАЦИЯ ПРИБОРОВ

..........

....

2-3

...

..............

...........

БОРТОВОЙ КОМПЬЮТЕР

..........

...

2-5

...

................. ...........

УСТРОЙСТВО ЗАЩИТЫ АККУМУЛЯТОРНОЙ
БАТАРЕИ ОТ РАЗРЯДА ............................................... 2-13

ВЫКЛЮЧАТЕЛИ И ОРГАНЫ УПРАВЛЕНИЯ

2-13

.............

КЛЮЧИ И ЗАМКИ

..........

....

2-17

...

...........................

.............

СТЕКЛОПОДЪЕМНИКИ

..........

....

2-22

...

.................

............

КРЫШКА БАГАЖНИКА

..........

.....

2-24

...

.................

............

КАПОТ

..........

....

2-25

...

.................

.........................................

ЭЛЕКТРИЧЕСКИЕ ПРИБОРЫ И ОСВЕЩЕНИЕ

2-26

.......

ЭРА ГЛОНАСС

2-29

.............................................................

АКСЕССУАРЫ И ВСПОМОГАТЕЛЬНЫЕ ПРИБОРЫ 2-30

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

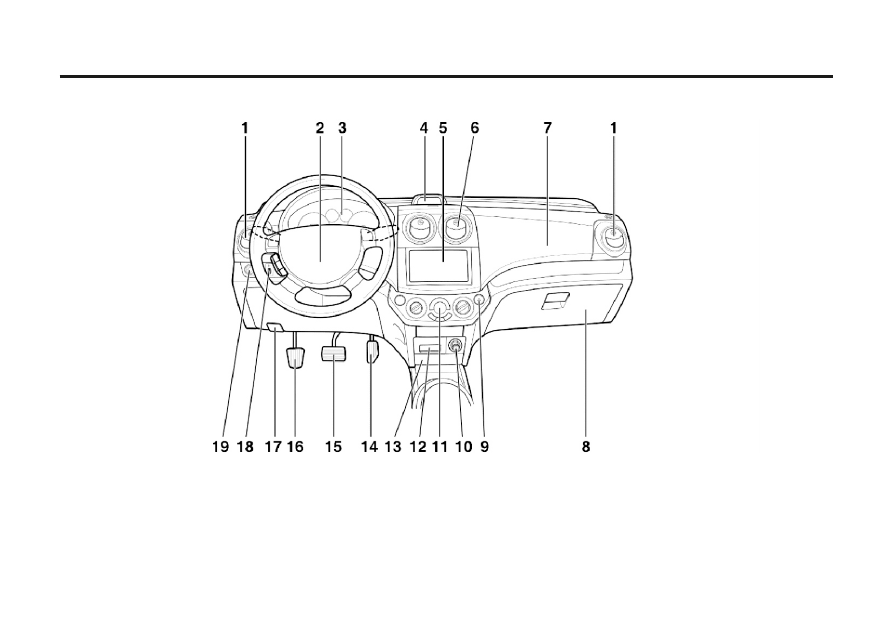

1. Боковая вентиляционная решетка
2. Подушка безопасности водителя*
3. Комбинация приборов
4. Часы с цифровой индикацией
5. Аудиосистема *
6. Центральная вентиляционная решетка

7. Подушка безопасности переднего
пассажира
8. Бардачок
9. Кнопка аварийной световой сигнализации
10. Прикуриватель
11. Климат-контроль *
12. Пепельница

13. Подстаканник *
14. Педаль акселератора
15. Педаль тормоза
16. Педаль сцепления
17. Ручка отпирания капота
18. Переключатель выравнивания фар
19. Зеркала дистанционного управления

2-2 ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

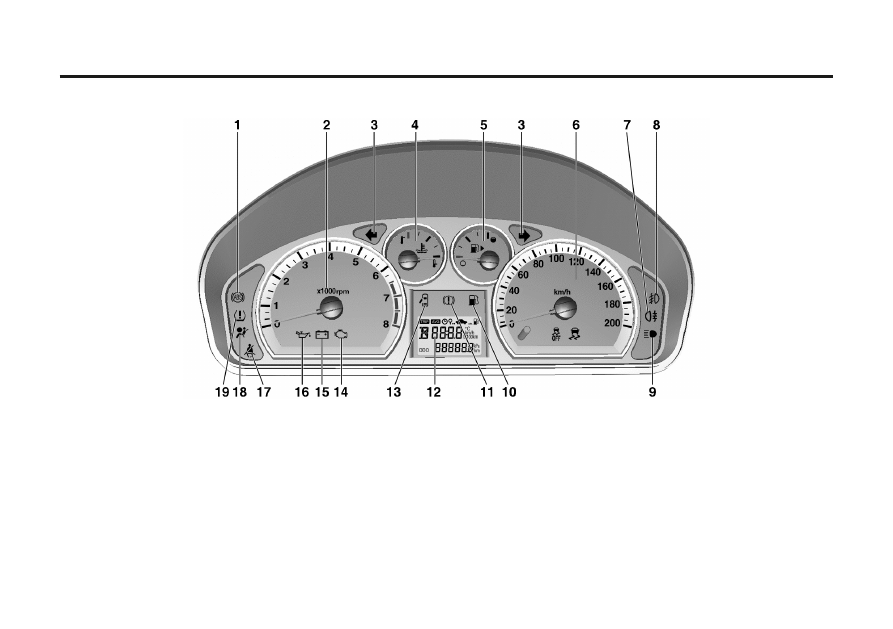

КОМБИНАЦИЯ ПРИБОРОВ

1. Сигнализатор неисправности АБС
2. Тахометр
3. Индикаторы указателей поворота/
аварийной световой сигнализации
4. Указатель температуры
5. Указатель уровня топлива
6. Спидометр
7 . И н д и к а т о р в к л ю ч е н и я з а д н е г о
противотуманного фонаря

8. Индикатор передних противотуманных
фар
9. Индикатор дальнего света фаръ
10. Сигнализатор минимального запаса
топлива
11. Сигнализатор неисправности тормозной
системы
12. Бортовой компьютер*
13. Сигнализатор открытой двери

14. Сигнализатор неисправности
15.  Сигнализатор  неисправности  системы
заряда аккумуляторной батареи
16.  Сигнализатор  уровня  масла  в  системе
смазки двигателя
17.  Сигнализатор  непристегнутого  ремня
безопасности
18.  Сигнализатор  неисправности  системы
подушек безопасности
19. Лампа давления в шинах

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ 2-3

G6D2006A

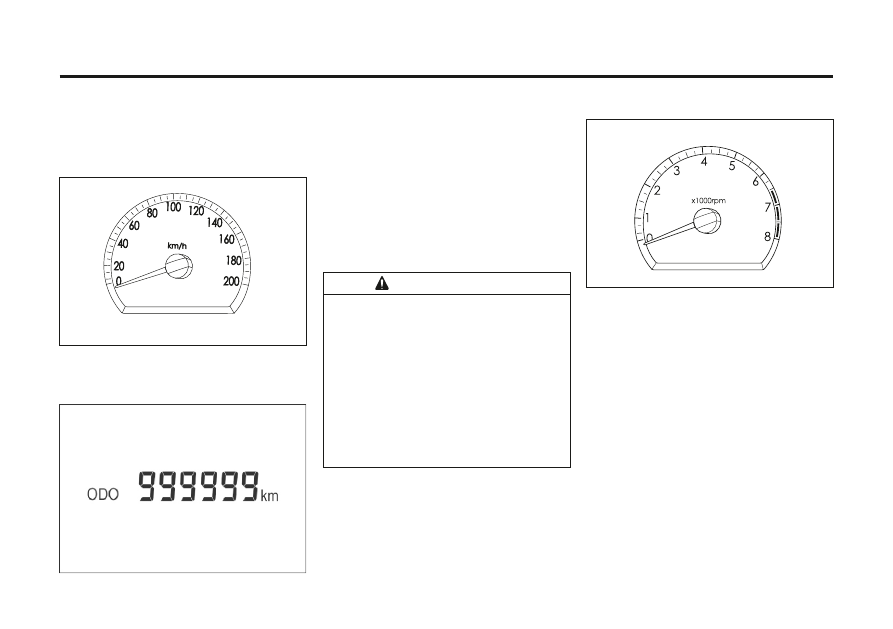

Спидометр

С п и д о м е т р п о к а з ы в а е т с к о р о с т ь
автомобиля в километрах в час (км/ч).

Одометр

Одометр показывает суммарный пробег
автомобиля в километрах.

Тахометр

Тахометр  показывает  частоту  вращения
коленчатого  вала  двигателя  в  оборотах  в
минуту  (об./мин.).  Для  максимальной
экономии  топлива  старайтесь  управлять
автомобилем так, чтобы двигатель работал
в  нижнем  диапазоне  оборотов:  от  2000  до
3000 об/мин.
Не повышайте обороты двигателя так, чтобы
стрелка тахометра заходила в красную зону.

ПРЕДУПРЕЖДЕНИЕ!

Ч р е з м е р н о е   п о в ы ш е н и е   ч а с т о т ы
вращения  коленчатого  вала  двигателя
м о ж е т   п р и в е с т и   к   п о в р е ж д е н и ю
двигателя.

Не допускайте, чтобы двигатель работал

на  чрезмерно  высоких  оборотах,  при
которых  стрелка  тахометра  заходит  в
красную зону.
В противном случае может потребоваться
дорогостоящий  ремонт,  который  не
п о к р ы в а е т с я   г а р а н т и й н ы м и
обязательствами изготовителя.

G6D2003A

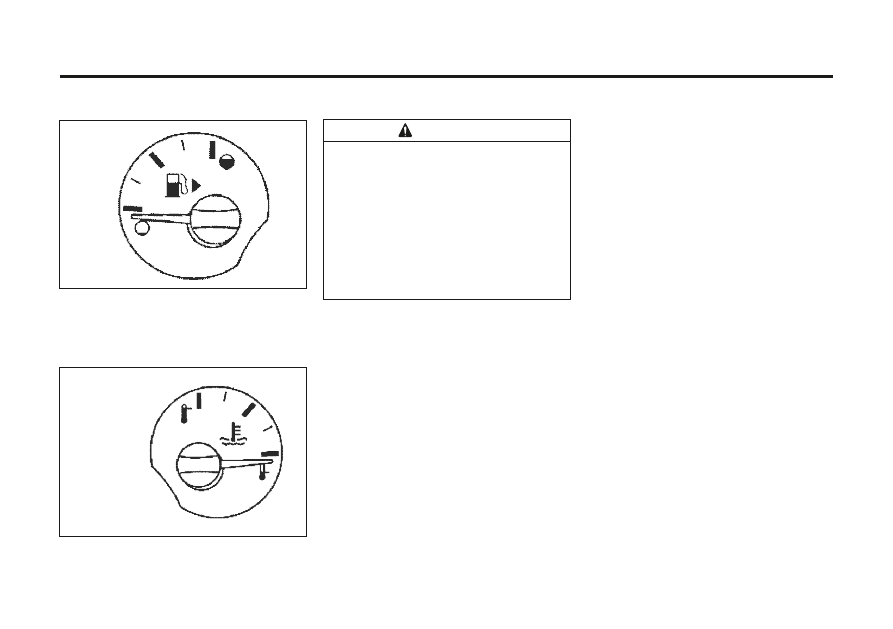

Указатель уровня топлива

Пок азывает  оставшееся  к оличество
топлива в топливном баке.
После  заправки  топливом  и  запуска
двигателя,  стрелка  указателя  уровня
топлива  медленно  перемещается  в
положение,  соответствующее  новому
уровню.
С т р ел к а   у к а з ат ел я   т о п л и в а   м о ж ет
колебаться из-за смещения топлива в баке
при  торможении,  разгоне  и  прохождении
поворотов.  Указатель  уровня  топлива
служит  для  ориентировочной  оценки
количества  топлива  в  баке  и  не  может
использоваться в качестве точного прибора.

2-4 ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

Указатель температуры

При включенном зажигании показывает
температуру охлаждающей жидкости
двигателя.

Запрещается  продолжать  движение,
если  стрелка  указателя  температуры
охлаждающей  жидкости  двигателя
з а ш л а   в   к р а с н у ю   з о н у .   Э т о
свидетельствует о перегреве двигателя.

Движение  с  перегретым  двигателем
может  привести  к  повреждению  Вашего
автомобиля,  с  последующим  ремонтом,
который  не  покрывается  гарантийными
обязательствами  изготовителя.  См.
„ПЕРЕГРЕВ”.

ВНИМАНИЕ!

H: Горячая
C: Холодная

F: полный
E: пустой

Б о рт о в о й   к о м п ь ют е р   о б е с п еч и в а ет
водителя  такими  данными  по  движению
автомобиля,  как  средний  расход  топлива,
текущий  расход  топлива,  средняя  скорость
транспортного  средства,  пробег  по
одометру,  температура  окружающей  среды
запас хода по топливу.
При  каждом  нажатии  кнопки  бортового
к о м п ь юте р а   п о к аз а н и я   н а   д и с п л е е
изменяются в следующем порядке: Средний

расход топлива

→

текущий расход топлива

→

средняя скорость транспортного средства

→

пробег по одометру

→

температура

окружающей среды

→

запас хода по топливу

→

давление в шинах

→

обучение датчика

давления шин.
Кнопка бортового компьютера расположена
в левом нижнем секторе спидометра.

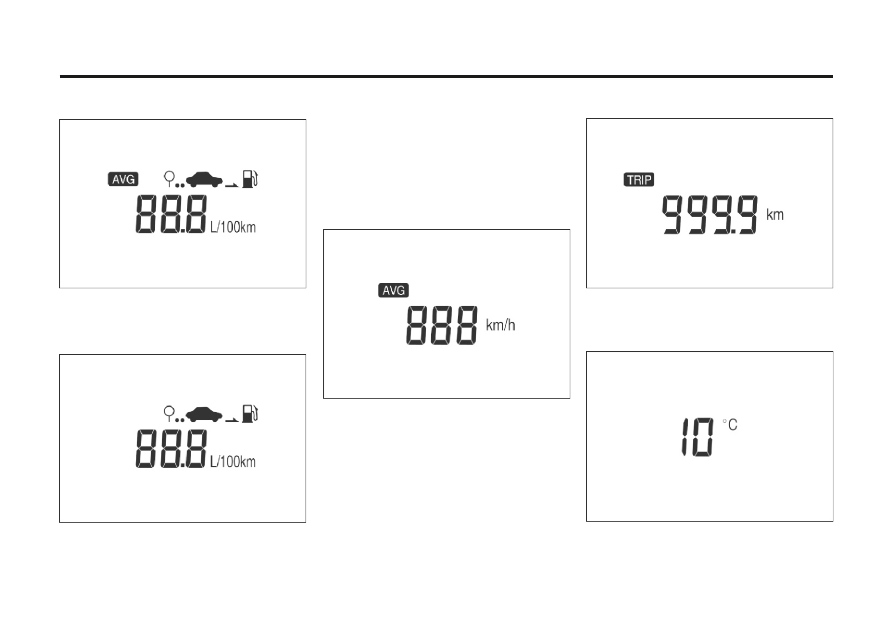

Средний расход топлива

Этот дисплей показывает приблизительный
расход топлива в литрах на 100 км пробега
(л/100  км).  Это  количество  рассчитывается
н а   о с н о в а н и и   з н ач е н и я   л / 1 0 0   к м ,
записанного  с  момента  последнего  сброса
этих  на  дисплее  меню.  Чтобы  сбросить
средний  расход  топлива,  нажмите  и
удерживайте кнопку в бортовом компьютере
в течение более одной секунды.

БОРТОВОЙ КОМПЬЮТЕР

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ 2-5

Текущий расход топлива

Этот дисплей показывает текущий расход
топлива (л/100 км).

Средняя скорость транспортного

средства

Этот дисплей показывает среднюю скорость
автомобиля.  Чтобы  сбросить  среднюю
скорость,  нажмите  и  удерживайте  кнопку  в
бортовом  компьютере  в  течение  более
одной секунды.

Пробег по одометру

Этот  дисплей  показывает  пройденное
расстояние  с  момента  последнего  сброса
значений.
Для  сброса  счетчика  пробега  по  одометру,
нажмите  и  удерживайте  кнопку  в  бортовом
компьютере в течение более одной секунды.

Температура окружающей среды

В этом режиме на дисплее отображается
наружная температура.

2-6 ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

Запас хода по топливу

В  этом  режиме  отображается  примерное
расстояние,  которое  автомобиль  может
п р о ех ат ь   д о   п ол н о го   о п у с т о ш е н и я
топливного бака.

В зависимости от условий движения,

р е а л ь н о е р а с с т о я н и е , к о т о р о е
автомобиль проедет на оставшемся
количестве топлива, может отличаться от
значения, отображаемого на дисплее.

Расстояние, которое автомобиль может

проехать  на  оставшемся  количестве
топлива,  изменяется  в  зависимости  от
условий  движения,  манеры  езды  и
скорости автомобиля.

ПРИМЕЧАНИЕ

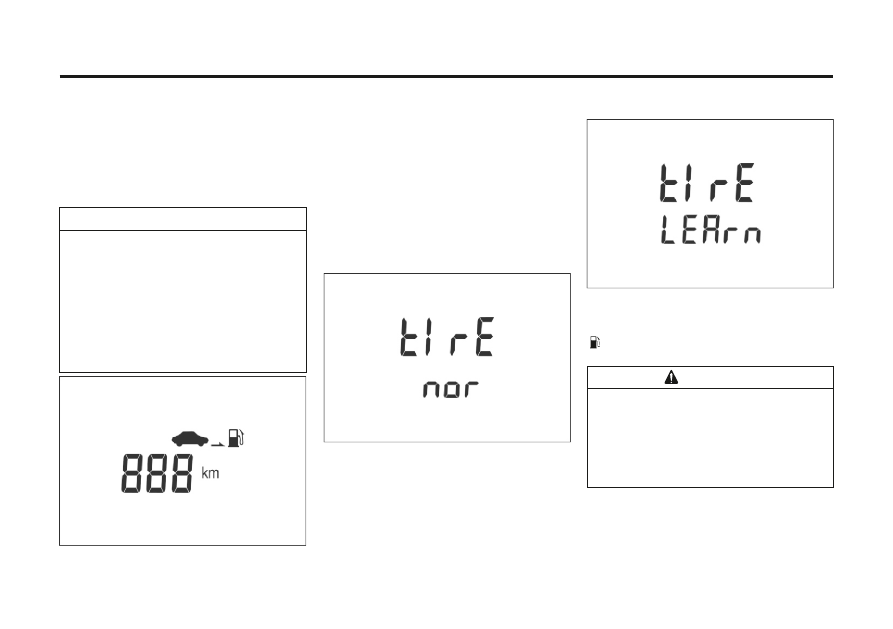

Давление в шинах и обучение датчика

давления шин

Этот дисплей показывает уровень давления
воздуха  в  шинах  и  обучение  датчиков
давления  шин  с  помощью  TPMS  (система
контроля  давления  в  шинах).  См.  раздел
"TPMS".
При  движении  автомобиля  более  1  км  /  ч,
этот  режим  не  доступен  и  происходит
возврат к опции среднего расхода топлива.

Сигнализатор минимального

запаса топлива

данный сигнализатор загорается при
низком уровне топлива в баке.

Не допускайте полного израсходования

топлива.
Это  может  привести  к  повреждению
каталитического нейтрализатора, ремонт
которого  в  этом  случае  не  покрывается
г а р а н т и й н ы м и   о б я з а т е л ь с т в а м и
изготовителя.

ВНИМАНИЕ!

Если загорелся сигнализатор, заправьте бак
т о п л и в о м к а к м о ж н о с к о р е е .
См. "ТОПЛИВО".

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ 2-7

ПРЕДУПРЕЖДЕНИЕ!

Е с л и г о р и т с и г н а л и з а т о р А Б С ,

дальнейшее движение автомобиля
запрещено.

Горящий сигнализатор АБС может

служить  признаком  неисправности  в
тормозной системе.
Н е с о б л ю д е н и е   т р е б о в а н и й   п о
поддержанию  в  надлежащем  рабочем
состоянии  тормозов  Вашего  автомобиля
может  привести  к  аварии,  которая  будет
сопровождаться травмами, повреждением
автомобиля  или  другим  материальным
ущербом.

Сигнализатор неисправности АБС *

сигнализатор АБС загорается на

короткое  время  при  включении  зажигания.
Таким  образом  он  сигнализирует  о
выполнении  самотестирования  системы  и
работоспособности  лампы  сигнализатора.
Сигнализатор  должен  погаснуть  примерно
через 3 секунды.
Обратитесь  в  автосервис  для  выполнения
ремонта, если сигнализатор неисправности
АБС ведет себя следующим образом:

Не загорается при включении зажигания.

Не гаснет.

Загорается во время движения.

Рекомендуем проконсультироваться с
авторизованным дилером.

Если сигнализатор АБС загорается во время
движения,  то  возможны  неполадки  в
системе  АБС.  Несмотря  на  то  что
автомобиль  сможет  работать  нормально  и
без  АБС,  в  случае  резкого  торможения
колеса  могут  заблокироваться.  В  этом
с л у ч а е   с л ед ует   к а к   м ож н о   с к о р е е
обратиться  к  авторизованному  дилеру  для
проверки и ремонта системы. Рекомендуем
проконсультироваться  с  авторизованным
дилером.
См. "АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ
СИСТЕМА".

Сигнализатор неисправности подушек

безопасности

сигнализатор неисправности системы

подушек безопасности мигает несколько раз
при  включении  зажигания,  затем  гаснет.
Таким  образом  он  сигнализирует  о
н о р м а л ь н о м   р а б о ч е м   с о с т о я н и и
с и г н а л и з ато р а   и   с и с те м ы   п од у ш е к
безопасности.

ПРЕДУПРЕЖДЕНИЕ!

Если  сигнализатор  неисправности
подушек  безопасности  мигает  или  горит
непрерывно  во  время  движения,  это
о з н а ч а е т,   ч т о   с и с т е м а   п о д у ш е к
безопасности  неисправна.  Система
подушек безопасности будет выключена и
в  случае  аварии  может  не  сработать.

ПРЕДУПРЕЖДЕНИЕ!

Срочно проверьте систему в автосервисе.
Р е к о м е н д у е м   о б р а т и т ь с я   к
авторизованному  дилеру.  Движение  с
н е и с п р а в н о й   с и с т е м о й   п о д у ш е к
безопасности  в  случае  аварии  может
привести к травмам или даже гибели.

При неисправности в системе подушек
безопасности сигнализатор:

Не мигает при включении зажигания.

Продолжает гореть после нескольких

вспышек.

Мигает во время движения автомобиля.

Горит постоянным светом во время

движения.
Описание системы подушек безопасности и
других систем пассивной безопасности см. в
разделе 1.

Сигнализатор неисправности

тормозной системы

сигнализатор неисправности тормозной

системы  загорается  при  вк лючении
зажигания перед запуском двигателя.
Это  означает,  что  сигнализатор  работает
нормально. Сигнализатор должен погаснуть
в течение короткого времени после запуска
двигателя.
Сигнализатор  неисправности  тормозной
системы  загорается  также  при  включении
стояночного  тормоза.  После  отпускания

2-8 ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
