Chevrolet Silverado / GMC Sierra. Service manual - part 820

2

Line

4

Converter Feed

5

Converter Feed Limit

6

TCC Release

7

TCC Apply

8

Cooler Feed

9

Center Lube

10

Regulator Apply

38

PCS TCC

49

PCS Line

51

Exhaust

52

Void

55

Vent



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



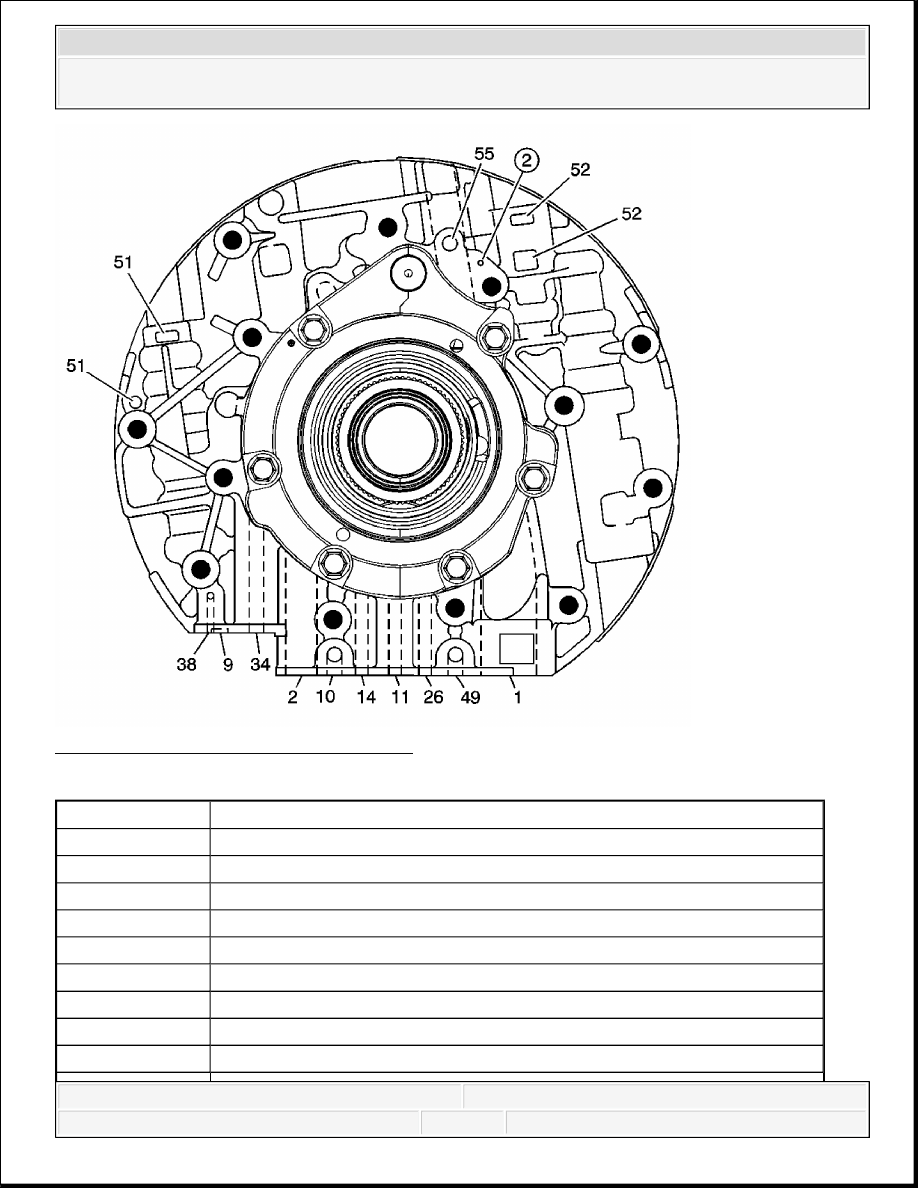

Fig. 219: Fluid Pump Cover - Case Side
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Suction

2

Line

9

Center Lube

10

Regulator Apply

11

Compensator Feed

14

3-5 Reverse Clutch

26

1-2-3-4 Clutch

34

4-5-6 Clutch

38

PCS TCC



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



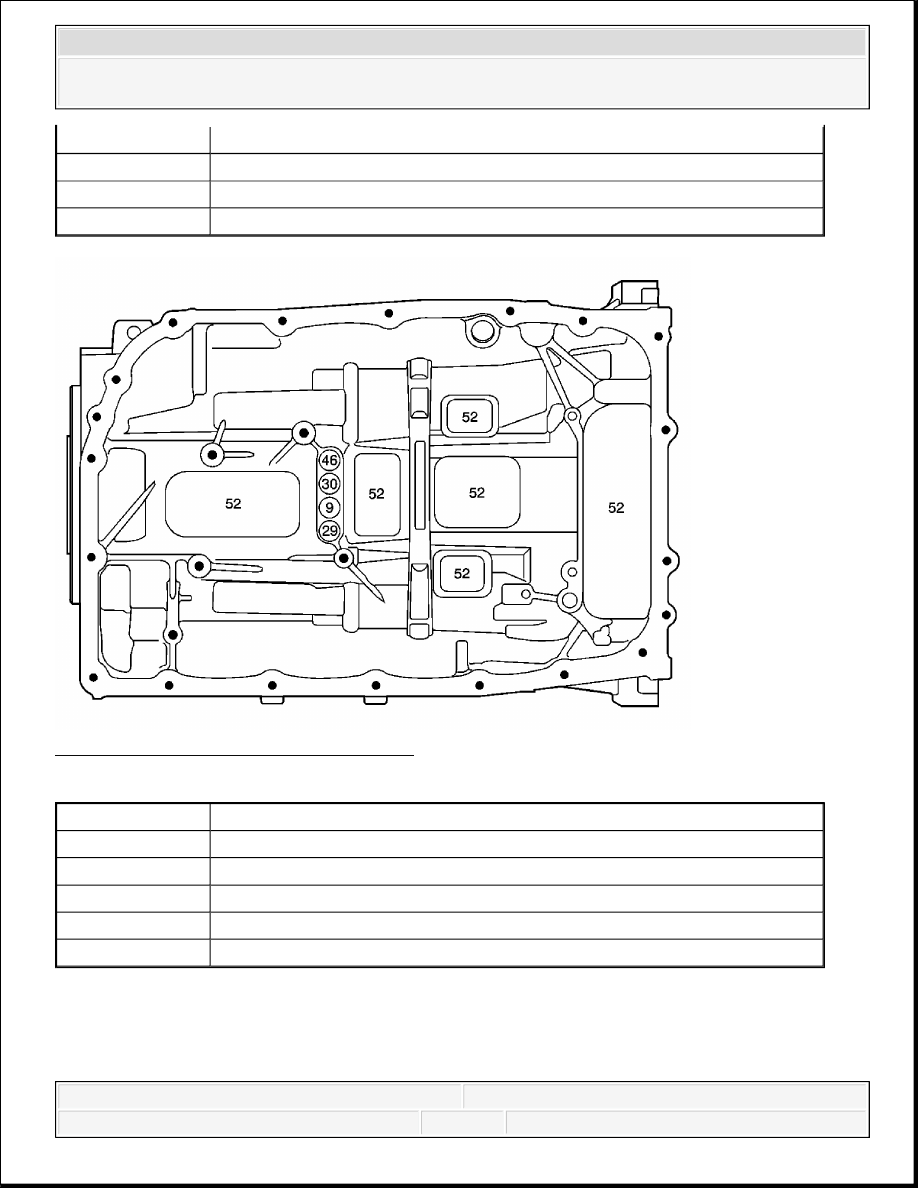

Fig. 220: Case - Top Channel Plate Side
Courtesy of GENERAL MOTORS CORP.

49

PSC Line

51

Exhaust

52

empty

55

Ventilate

Callout

Component Name

9

Center Lube

29

CBR1

30

CBR

46

26 Clutch

52

Void



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



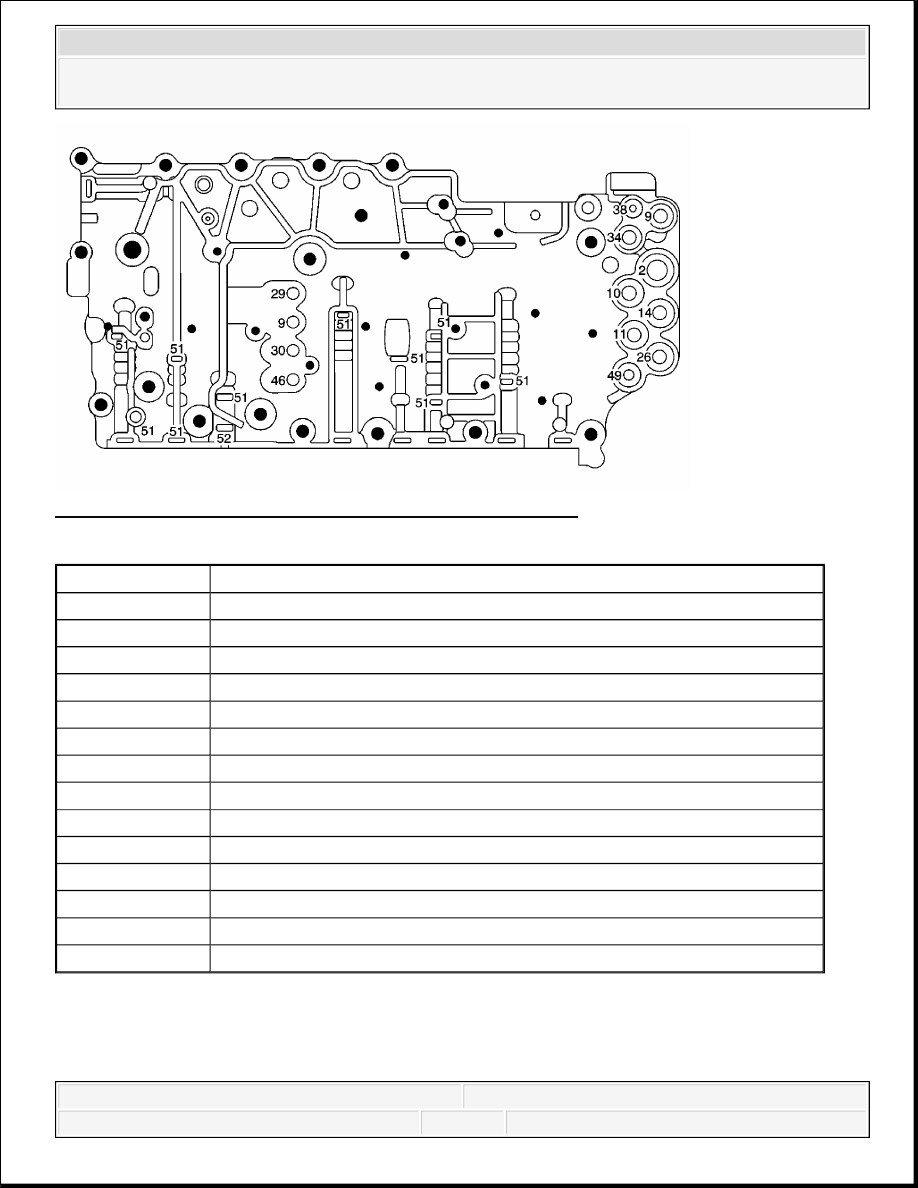

Fig. 221: Control Valve Upper Body Assembly - Case Side
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

2

Line

9

Center Lube

10

Regulator Apply

11

Compensator Feed

14

3-5 Reverse Clutch

26

1-2-3-4 Clutch

29

CBR1

30

CBR

34

4-5-6 Clutch

38

PCS TCC

46

2-6 Clutch

49

PCS Line

51

Exhaust

52

empty
