TRANSFER CASE FOUR WHEEL DRIVE ACTUATOR LEVER SHAFT BEARING REPLA
REPLACEMENT - FRONT

Callout

Component Name

Preliminary Procedure:
Ensure the bushing is installed squarely into the bushing bore.

1

Transfer Case Rear Output Shaft Bushing
Tip: Press the bushing until the tool bottoms on
the rear case half.

Special Tools

J 8092 Driver Handle

DT-48022 Output Bushing Installer

DT-48209 Bushing Remover



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



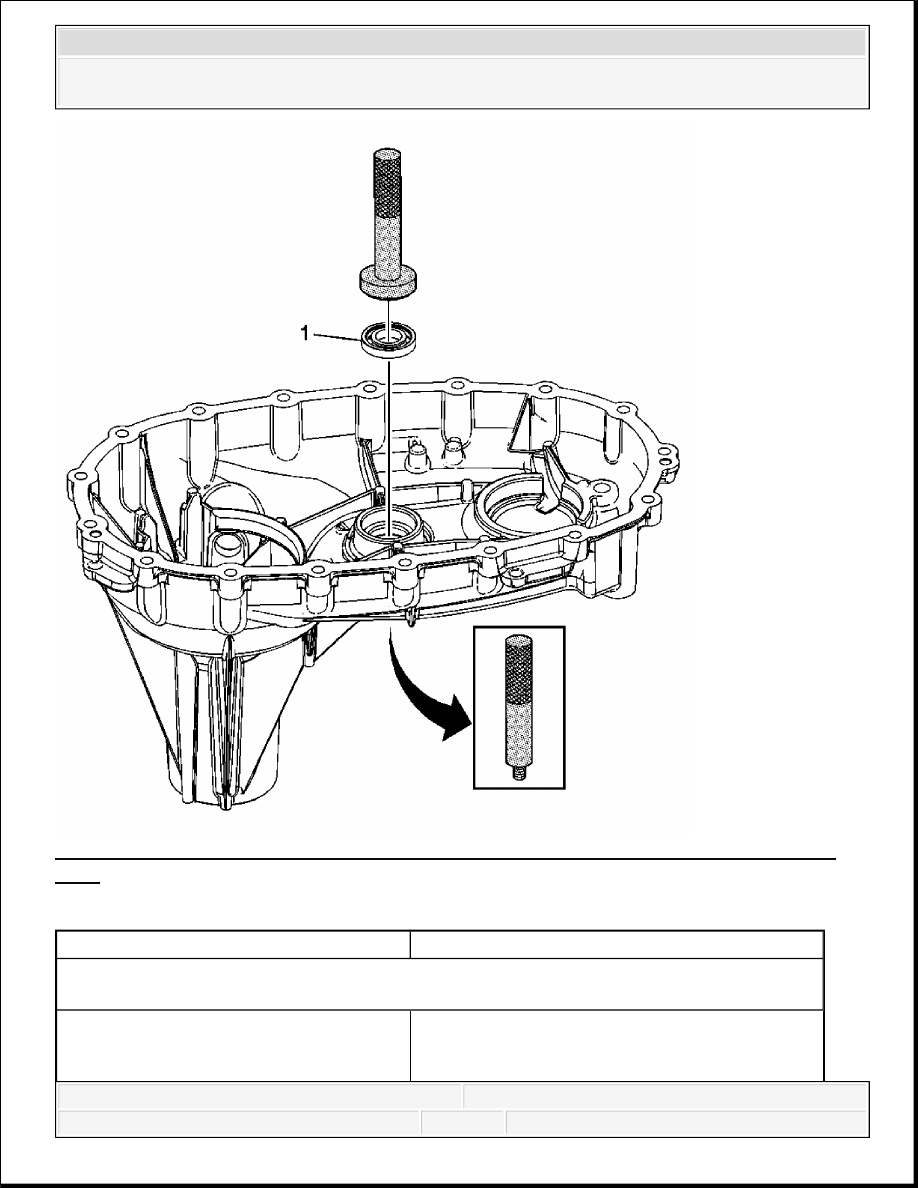

Fig. 38: Transfer Case Four Wheel Drive Actuator Lever Shaft Bearing Replacement -
Front
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure:
Ensure the bearing is installed squarely into the bearing bore.

Transfer Case Four Wheel Drive Actuator Lever
Shaft Bearing Assembly
Tip:

Ensure the printing on the bearing is facing
upward.

A suitable adapter is required to use with the



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



TRANSFER CASE FOUR WHEEL DRIVE ACTUATOR LEVER SHAFT BEARING REPLA
REPLACEMENT - REAR

1

J 8092 .

Press the bearing until the bearing bottoms
on the front case half.

Special Tools

J 2619-01 Slide Hammer

J 8092 Driver Handle

J 44737 Shift Rail Bearing Remover



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



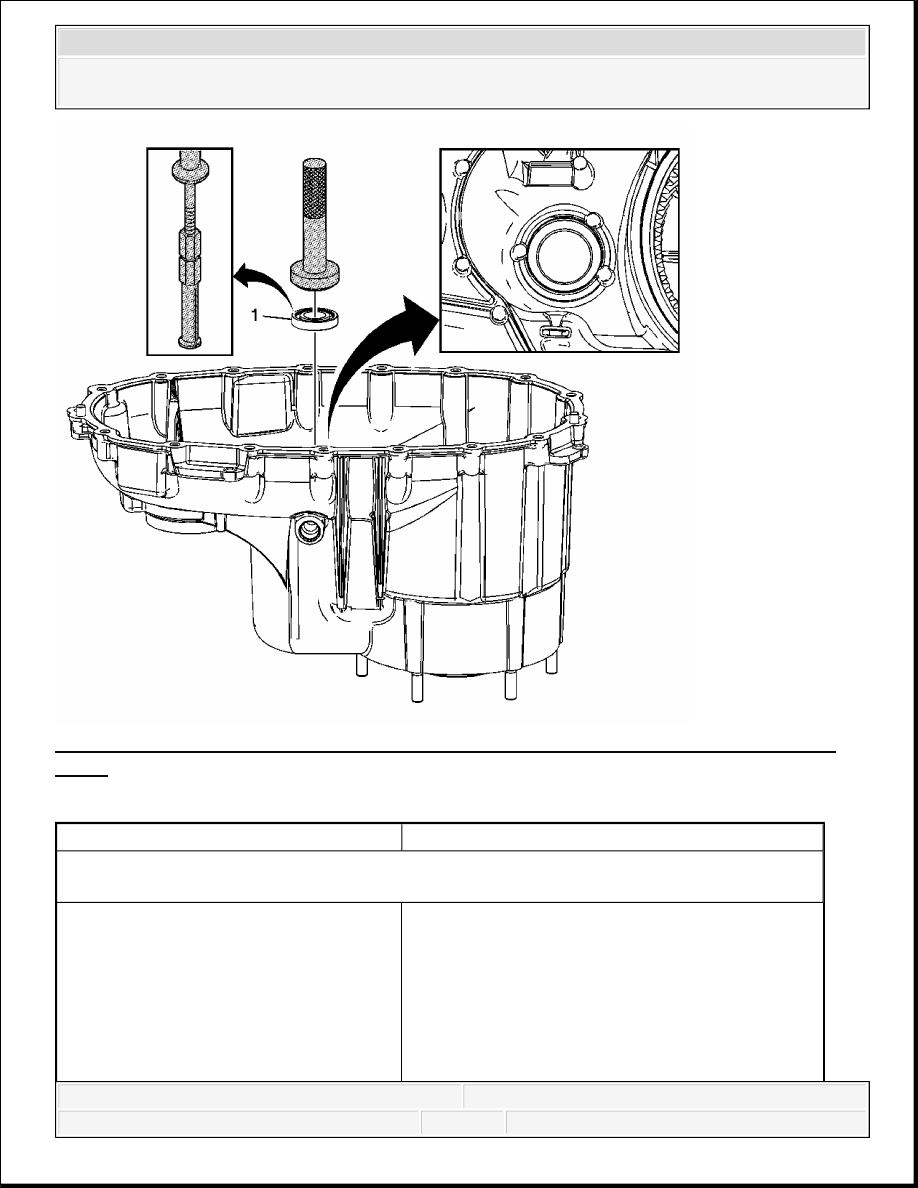

Fig. 39: Transfer Case Four Wheel Drive Actuator Lever Shaft Bearing Replacement -
Rear
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure:
Ensure the bearing is installed squarely into the bearing bore.

Transfer Case Four Wheel Drive Actuator Lever
Shaft Bearing Assembly



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
