Chevrolet Silverado / GMC Sierra. Service manual - part 2889

Courtesy of GENERAL MOTORS CORP.

Rear Output Shaft Seal and Shift Detent Plunger Assembly Removal

Transfer Case Rear Case Half Removal

Callout

Component Name

1

Transfer Case Rear Output Shaft Seal

NOTE:

Refer to Transfer Case Seal Removal Notice .

2

Transfer Case Shift Detent Plunger Plug

3

Transfer Case Shift Detent Plunger Plug Seal

4

Transfer Case Shift Detent Spring

5

Transfer Case Shift Detent Plunger



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



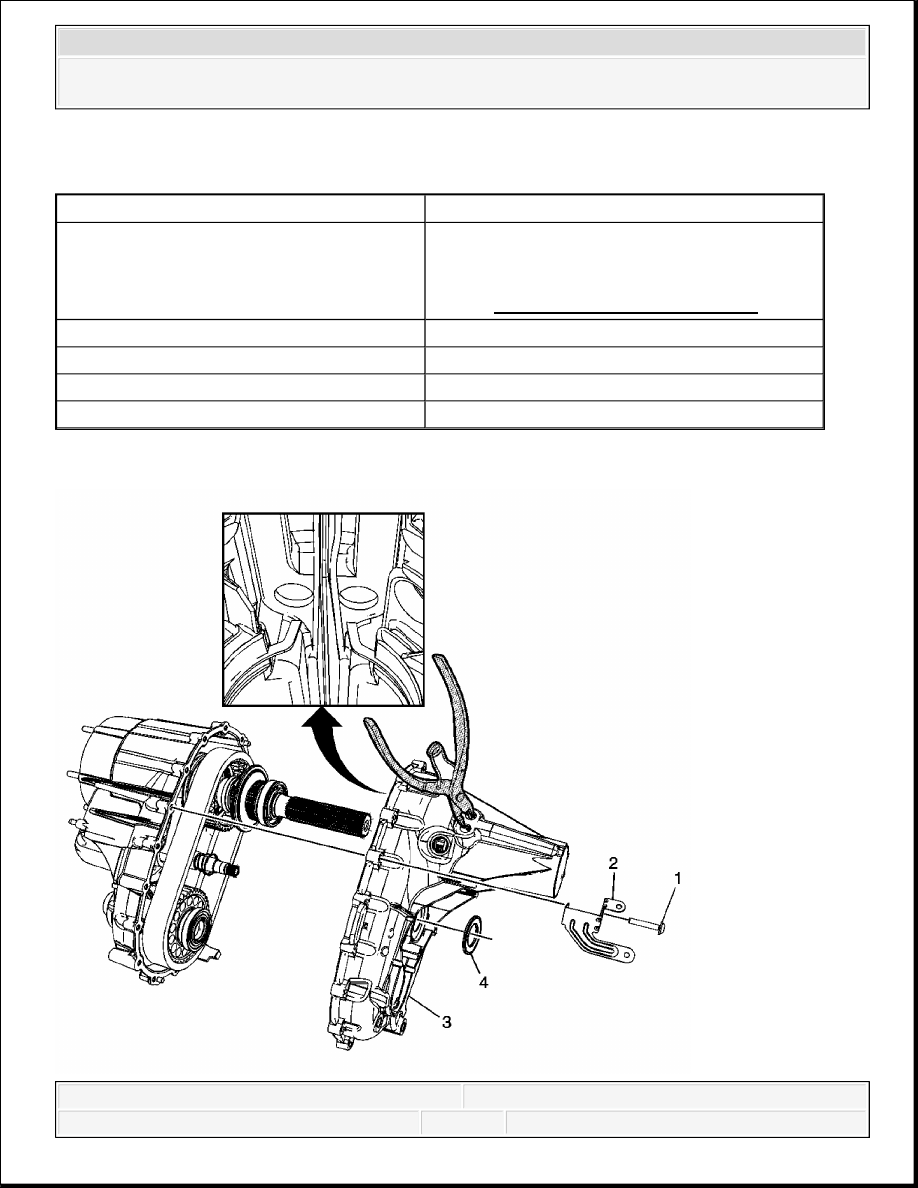

Fig. 22: View Of Transfer Case Rear Half, Bracket, Bolts & Two/Four Wheel Drive
Actuator Seal
Courtesy of GENERAL MOTORS CORP.

Transfer Case Rear Case Half Removal

Oil Pump Suction Pipe Removal

Callout

Component Name

1

Transfer Case Bolts (Qty: 17)

2

Transfer Case Bracket

3

Transfer Case Rear Case Half


Tip:

Use opposing pry bars at casting bosses to
spread case.

Use snap ring pliers to release the transfer
case rear output shaft outer retaining ring
from the transfer case rear output shaft rear
bearing assembly.

NOTE:

Refer to Machined Surface Damage Notice .

4

Transfer Case Two/Four Wheel Drive Actuator
Seal



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



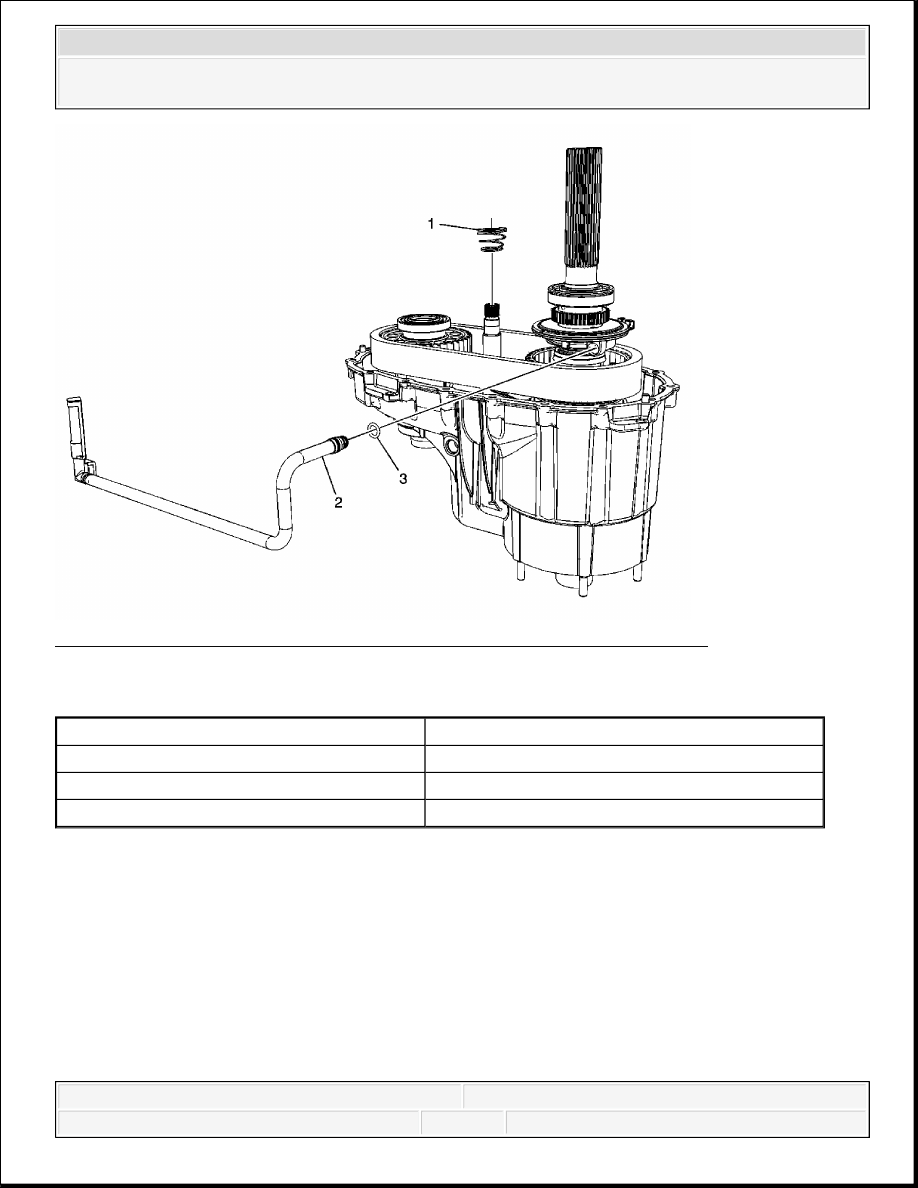

Fig. 23: Transfer Case Oil Pump Suction Pipe, Seal & Shift Fork Spring
Courtesy of GENERAL MOTORS CORP.

Oil Pump Suction Pipe Removal

Shift Fork Assemblies, Drive Chain, and Rear Output Shaft Assembly Removal

Callout

Component Name

1

Transfer Case Shift Fork Spring

2

Transfer Case Oil Pump Suction Pipe

3

Transfer Case Oil Pump Suction Pipe Seal



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



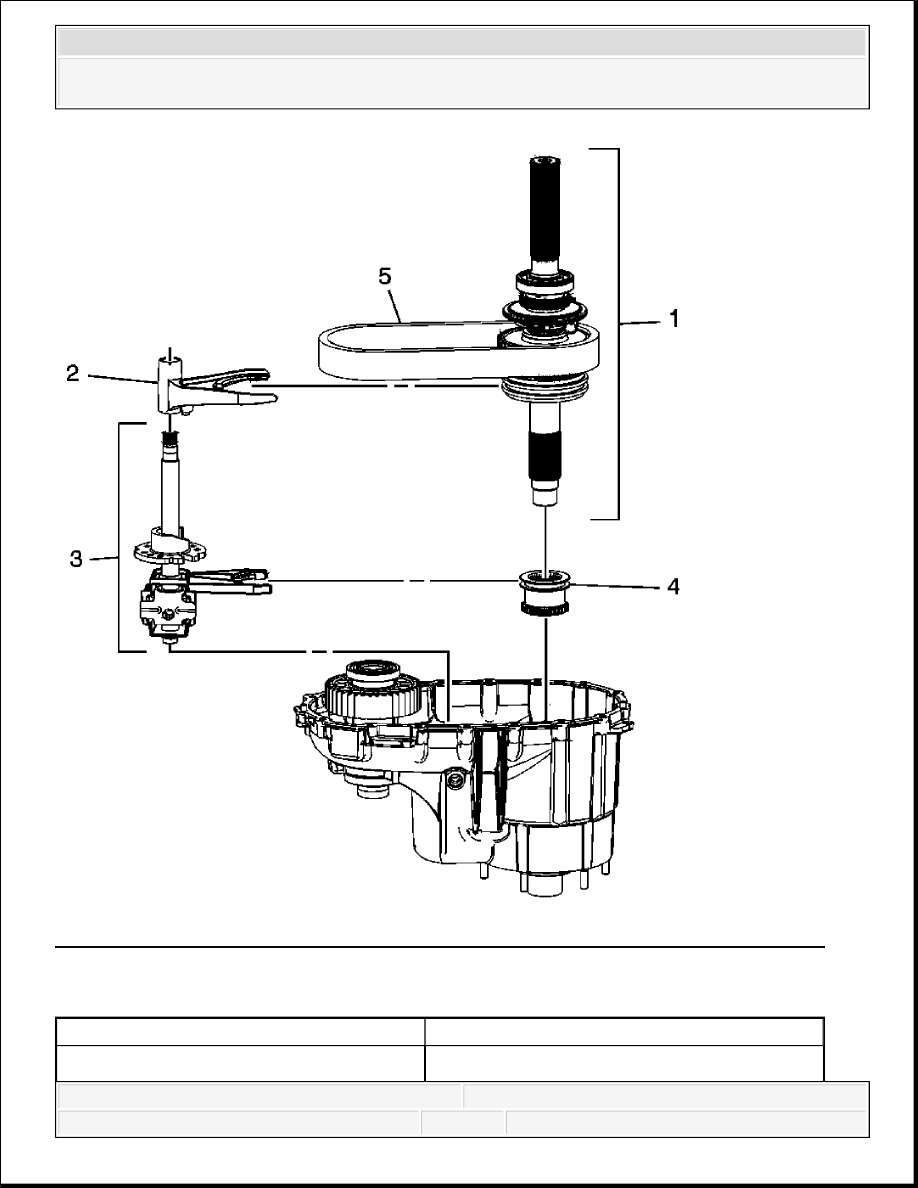

Fig. 24: View Of Shift Fork Assemblies, Drive Chain, & Rear Output Shaft Assembly
Courtesy of GENERAL MOTORS CORP.

Shift Fork Assemblies, Drive Chain, and Rear Output Shaft Assembly Removal

Callout

Component Name

Transfer Case Rear Output Shaft Assembly



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
