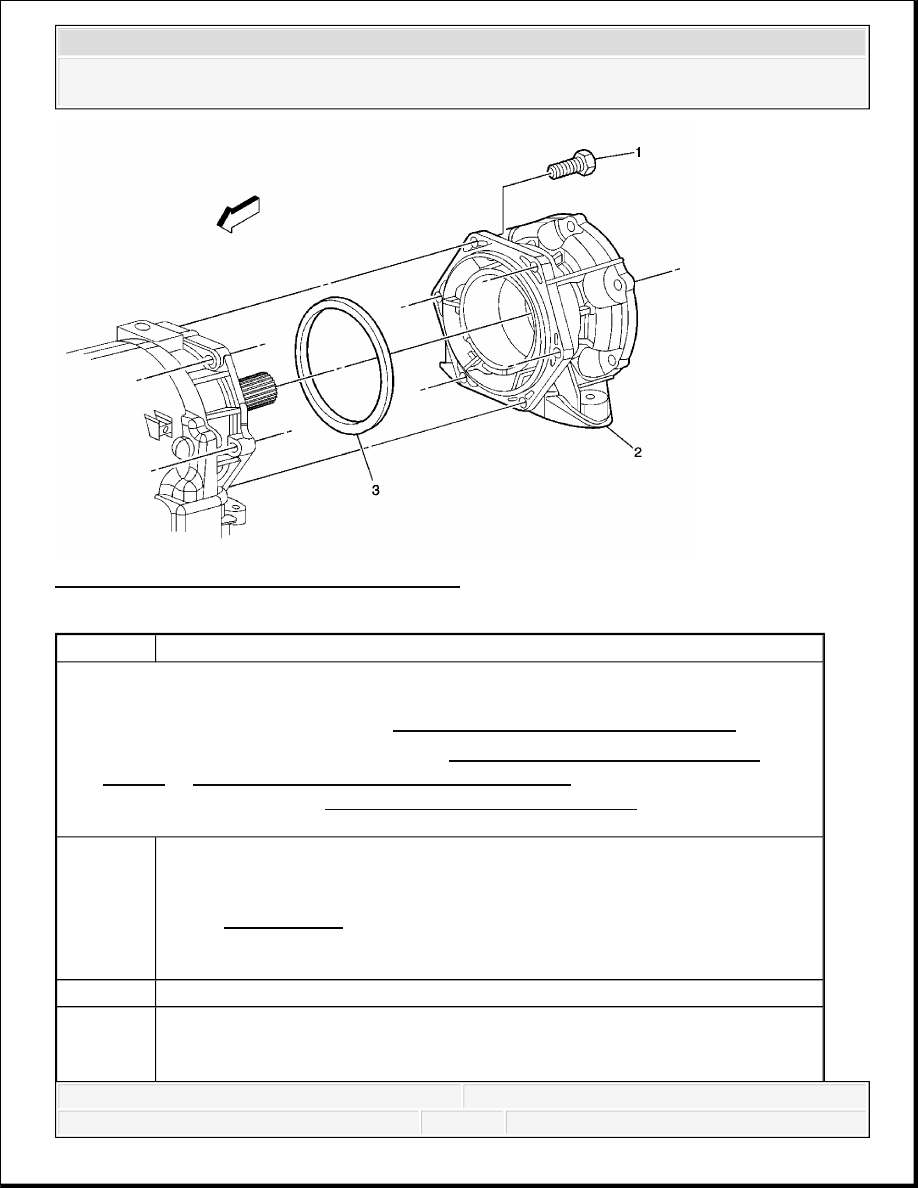

Fig. 17: Transfer Case Adapter Replacement
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedures

1. Remove the transfer case. Refer to Transfer Case Assembly Replacement.

2. Remove the transmission mount. Refer to Transmission Mount Replacement

(2WD) or Transmission Mount Replacement (4WD) for the 6L50/6L80/6L90
automatic transmission, or Transmission Mount Replacement for the Allison
automatic transmission.

1

Transfer Case Adapter Bolt

Tighten: 50 N.m (37 lb ft)

NOTE:

Refer to Fastener Notice .

2

Transfer Case Adapter

3

Transfer Case Adapter Seal
Tip: Always use a new seal for the adapter. Do not use any type of sealant or
adhesive in place of or with the seal.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



INPUT SHAFT SEAL REPLACEMENT

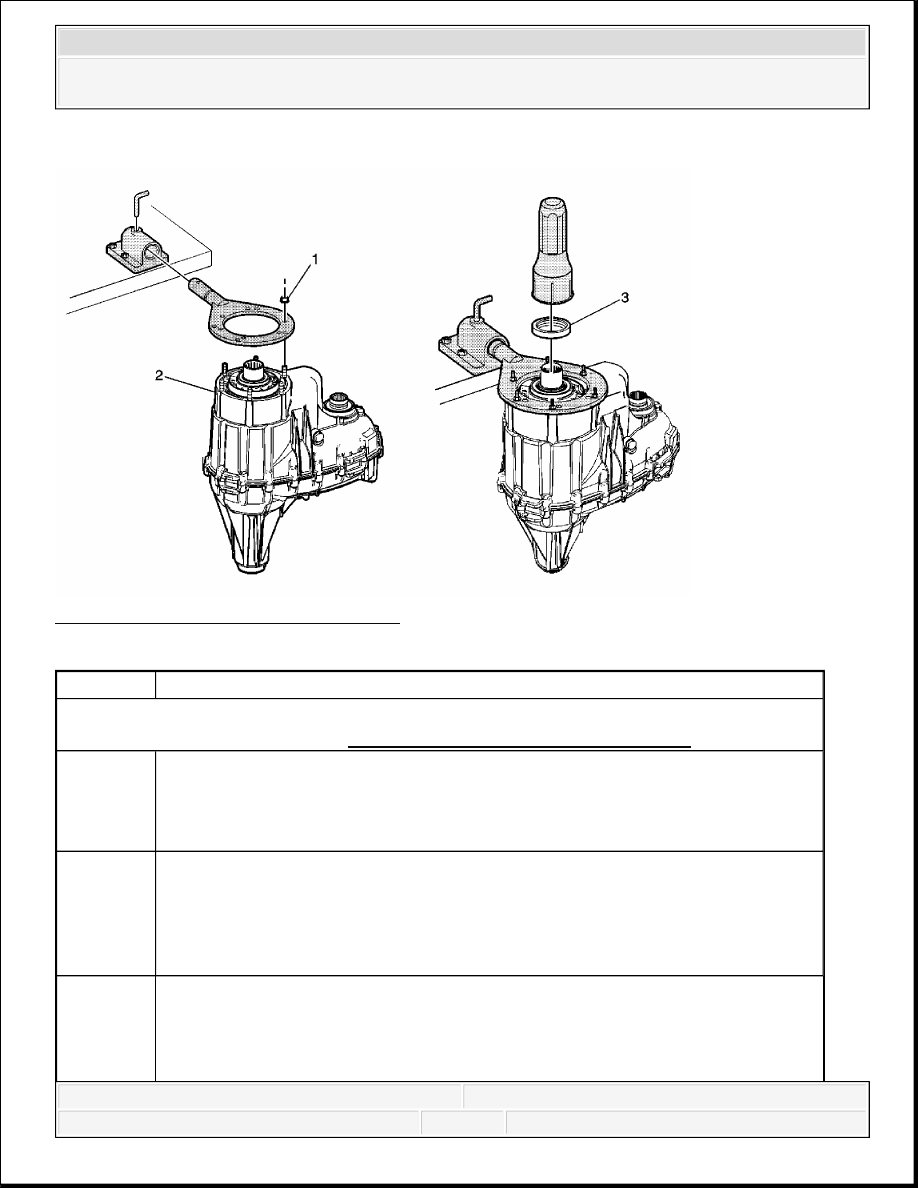

Fig. 18: Input Shaft Seal Replacement
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedures:
Remove the transfer case. Refer to Transfer Case Assembly Replacement.

1

Transfer Case Nuts
Tip: Use transfer case nuts to secure transfer case to assembly fixture J 45759 .
Special Tools:
J 45759 Assembly Fixture

2

Transfer Case
Tip: Insert the transfer case and assembly fixture into the bench holding fixture
J 3289-20 and secure with pivot pin.
Special Tools:
J 3289-20 Holding Fixture

Transfer Case Input Shaft Seal

Procedure



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



REPAIR INSTRUCTIONS - OFF VEHICLE

TRANSFER CASE DISASSEMBLE

Transfer Case Holding Fixture Installation

3

1. Remove the seal using a flat-bladed tool.

2. Install the seal using J 42738 .


Special Tools:
J 42738 Seal Installer



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



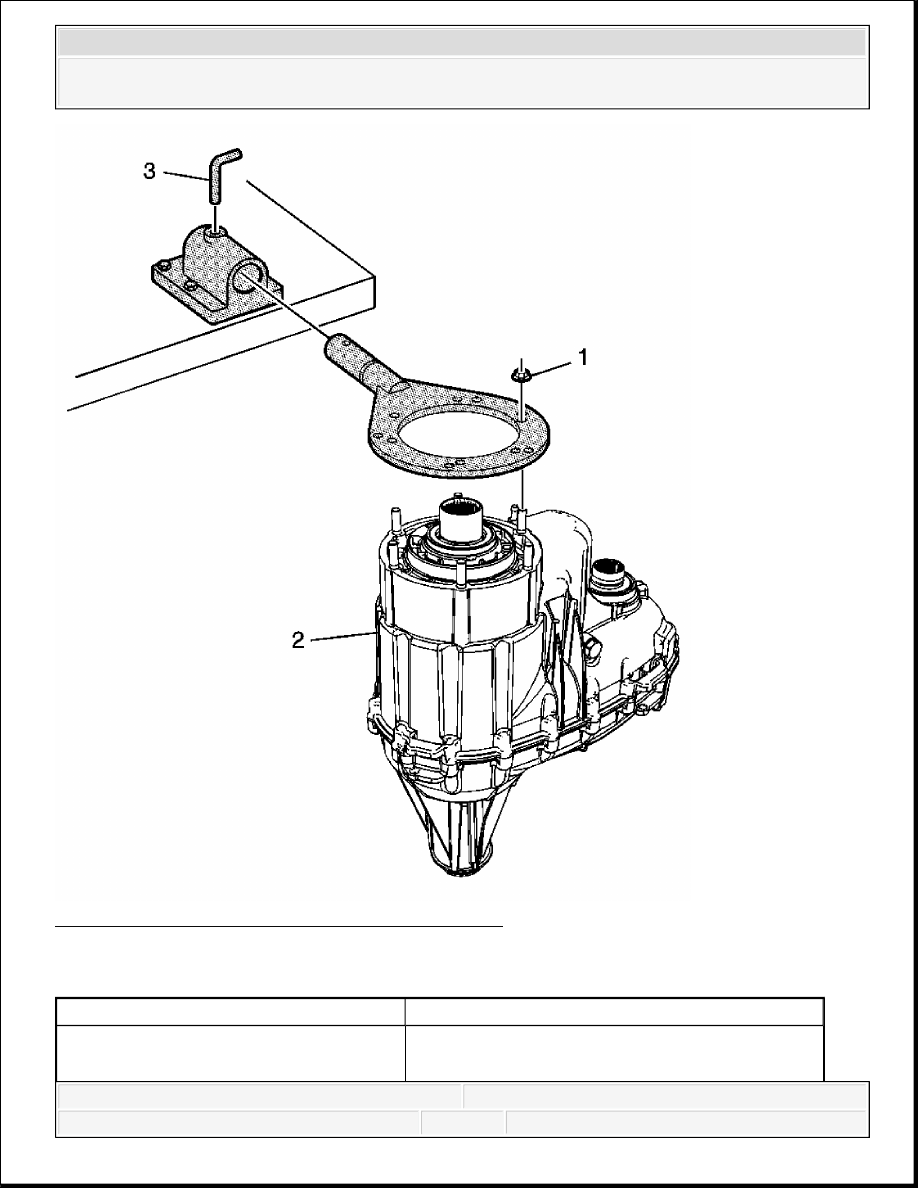

Fig. 19: View Of Transfer Case, Nuts & Pivot Pin
