Chevrolet Silverado / GMC Sierra. Service manual - part 2886

Courtesy of GENERAL MOTORS CORP.

TRANSFER CASE REAR EXTENSION BUSHING REPLACEMENT

Callout

Component Name

Preliminary Procedure:
Remove the rear propeller shaft. Refer to One-Piece Propeller Shaft Replacement or
Two-Piece Propeller Shaft Replacement .

1

Transfer Case Output Shaft Seal

Procedure

1. Remove the seal using a flat-bladed tool.

2. Install the seal with the notch at the top and the weep hole at the bottom

using DT-48021 and J 8092 .

Special Tools

DT-48021 Seal Installer

J 8092 Drive Handle



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



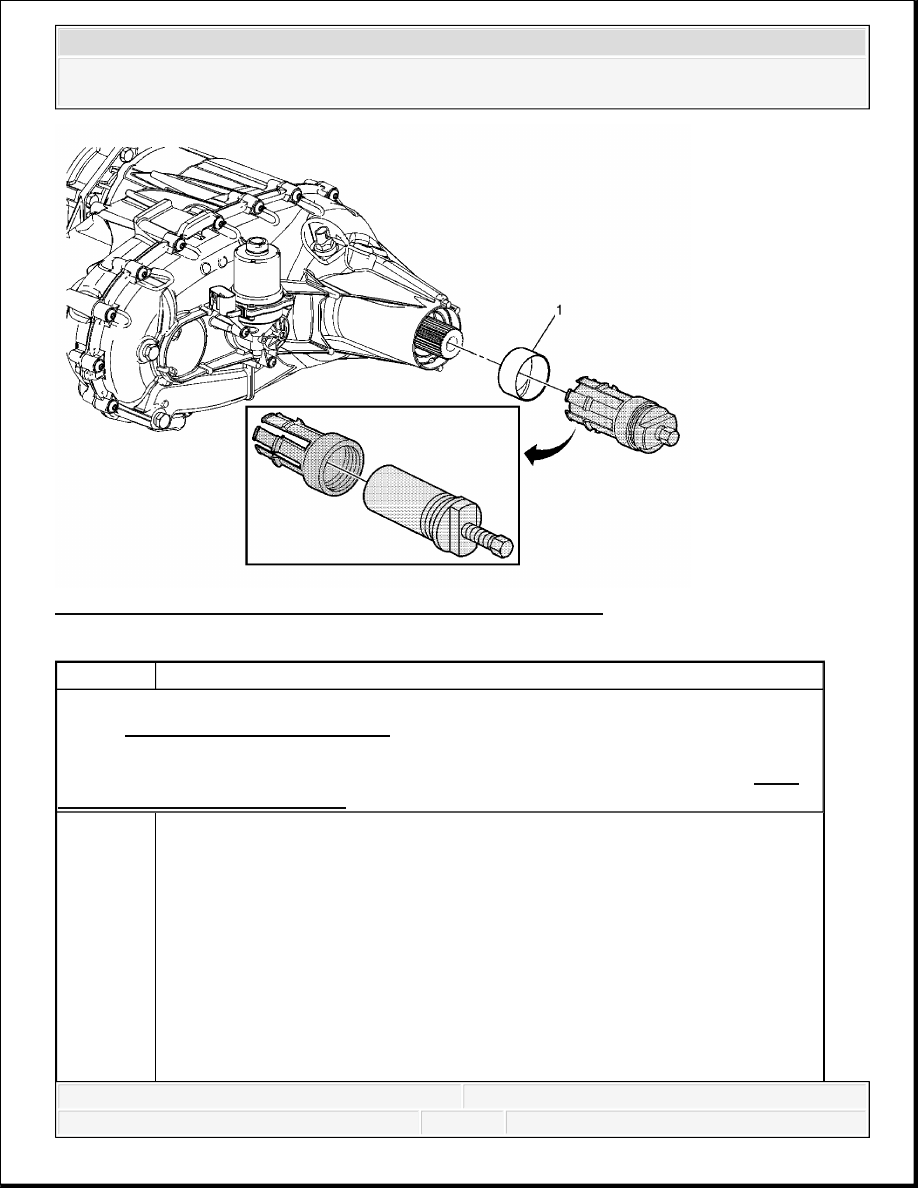

Fig. 15: Transfer Case Rear Extension Bushing Replacement
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedures: Remove the transfer case rear output shaft seal. Refer to Rear
Output Shaft Seal Replacement.

NOTE:

Refer to Transfer Case Seal Removal Notice .

Transfer Case Rear Output Shaft Bushing

Procedure

1. Install the finger section of the DT-48734 in front of the bushing.

2. Install the forcing tube assembly into the finger section. Ensure the forcing

screw is backed out.

3. Using a wrench on the forcing screw, remove the bushing.

4. Remove the old bushing from the DT-48734 .

5. Install the NEW bushing on the finger section of the DT-48734 .



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



TRANSFER CASE ASSEMBLY REPLACEMENT

Fig. 16: Transfer Case Assembly Replacement
Courtesy of GENERAL MOTORS CORP.

1

6. Install the finger section to the forcing tube assembly of the DT-48734 .

7. Position the bushing and tool to the rear case half.

8. Install the bushing until the tool bottoms on the rear case half.


Tip:

Only remove the bushing if faulty.

If the bushing was removed, a new bushing must be installed.

Ensure the bushing is installed squarely into the bushing bore.


Special Tools:
DT-48734 Transfer Case Rear Bushing Remover and Installer

Callout

Component Name



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



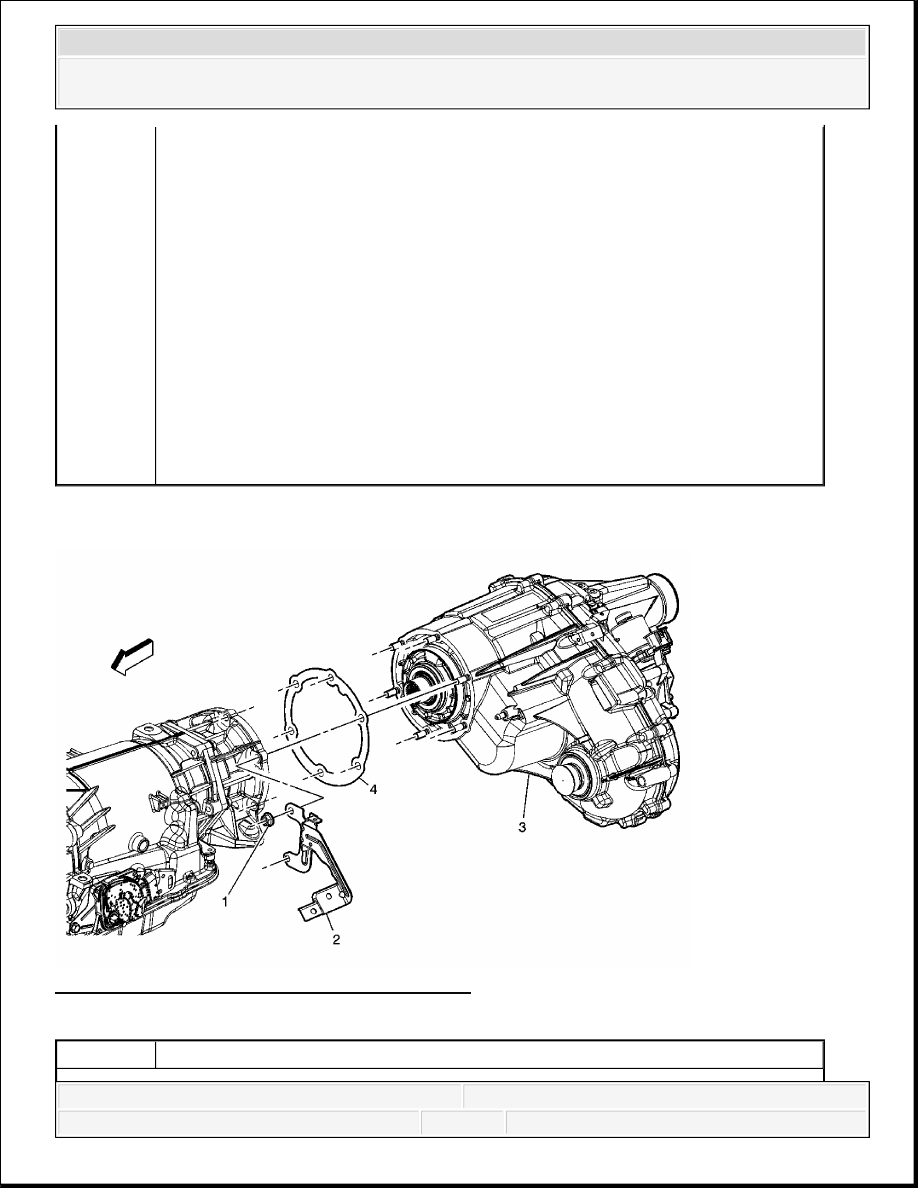

TRANSFER CASE ADAPTER REPLACEMENT

Preliminary Procedures

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Remove the transfer case shield, if equipped. Refer to Transfer Case Shield

Replacement .

3. Remove the rear propeller shaft. Refer to One-Piece Propeller Shaft Replacement

or Two-Piece Propeller Shaft Replacement .

4. Remove the front propeller shaft. Refer to Front Propeller Shaft Replacement .

5. Drain the fluid from the transfer case. Refer to Transfer Case Fluid Replacement.

6. Disconnect the electrical connectors and remove the electrical harness from the

transfer case.

7. Remove the crossmember. Refer to Transmission Support Crossmember

Replacement (2WD 2500 HD/3500) or Transmission Support Crossmember
Replacement (2WD 1500/2500) or Transmission Support Crossmember
Replacement (4WD 1500/2500) or Transmission Support Crossmember
Replacement (4WD 2500 HD/3500) .

8. Remove the transmission mount. Refer to Transmission Mount Replacement

(2WD) or Transmission Mount Replacement (4WD) for the 6L50/6L80/6L90
automatic transmission, or Transmission Mount Replacement for Allison automatic
transmission.

1

Transfer Case Nut

Tighten: 50 N.m (37 lb ft)

NOTE:

Refer to Fastener Notice .

2

Fuel Line Bracket

3

Transfer Case

4

Transfer Case Gasket
Tip: Install a NEW gasket without the use of any type of sealant or lubricant.
