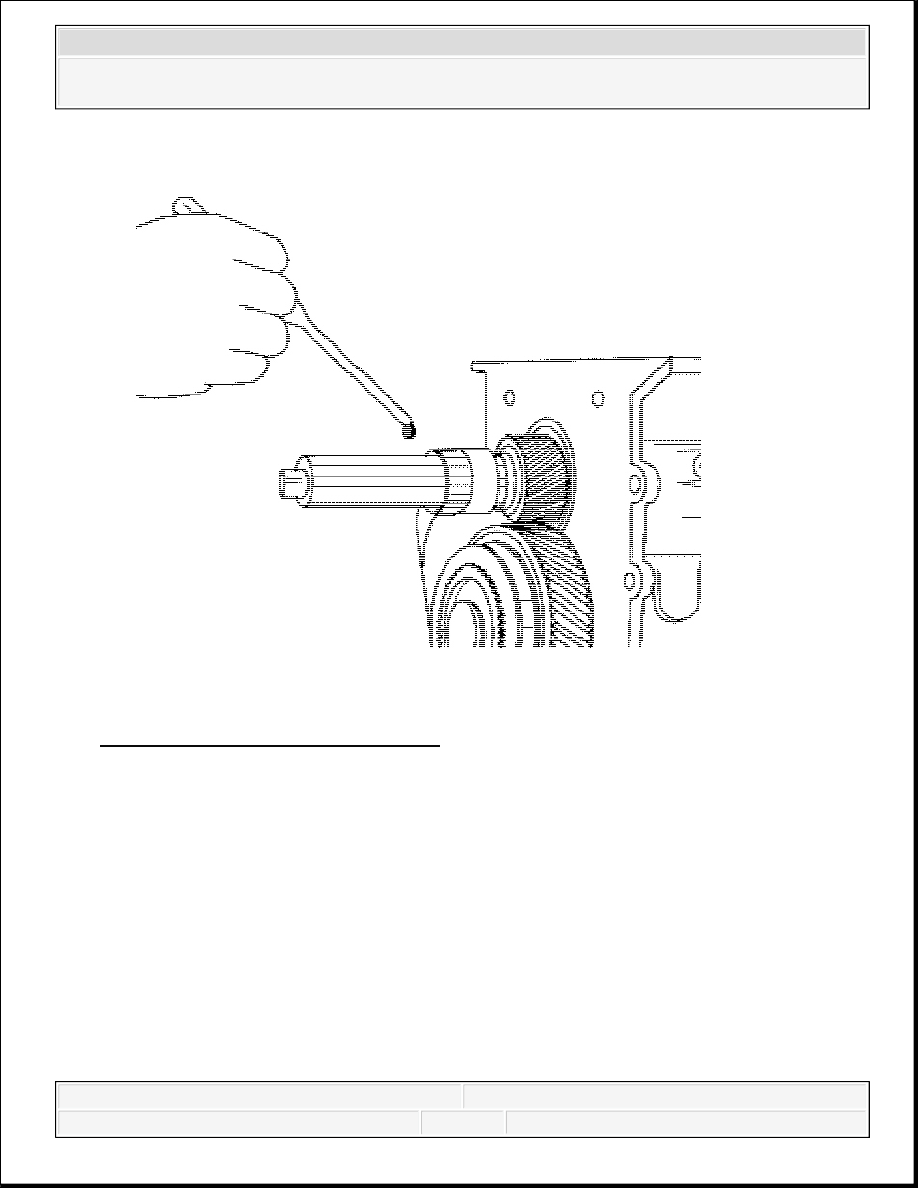

Fig. 116: Speedometer Tracking Balls
Courtesy of GENERAL MOTORS CORP.

8. Using a magnet, remove the pulling sphere out of the speedometer gear.

9. Remove the speedometer gear.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



Fig. 117: Snap Ring
Courtesy of GENERAL MOTORS CORP.

10. Place the transmission over 2 pieces of wood.

11. Using locking pliers, remove the snap ring from the 5th gear bearing.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



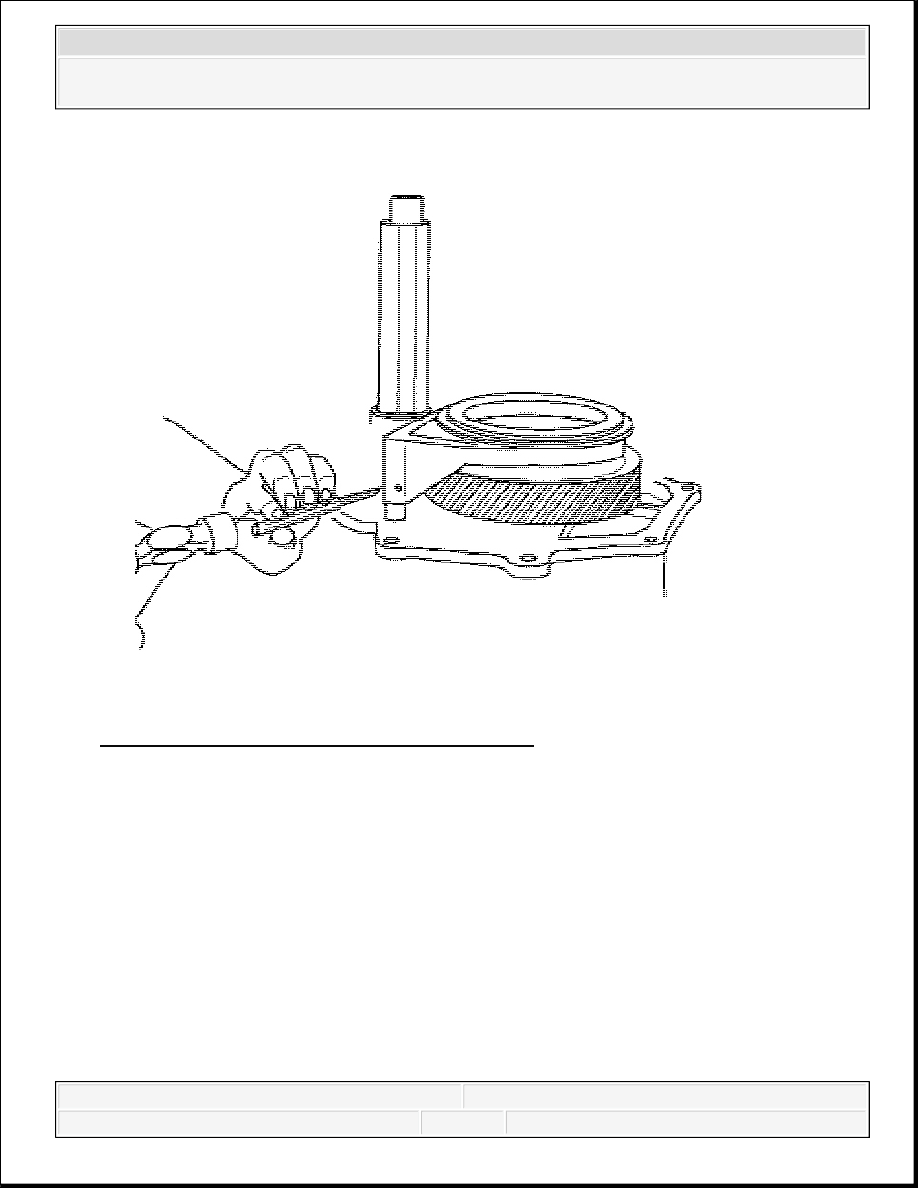

Fig. 118: Removing Roll Pin And 5th Gear Fork
Courtesy of GENERAL MOTORS CORP.

12. Using a hammer and punch, remove the roll pin and the 5th gear fork.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



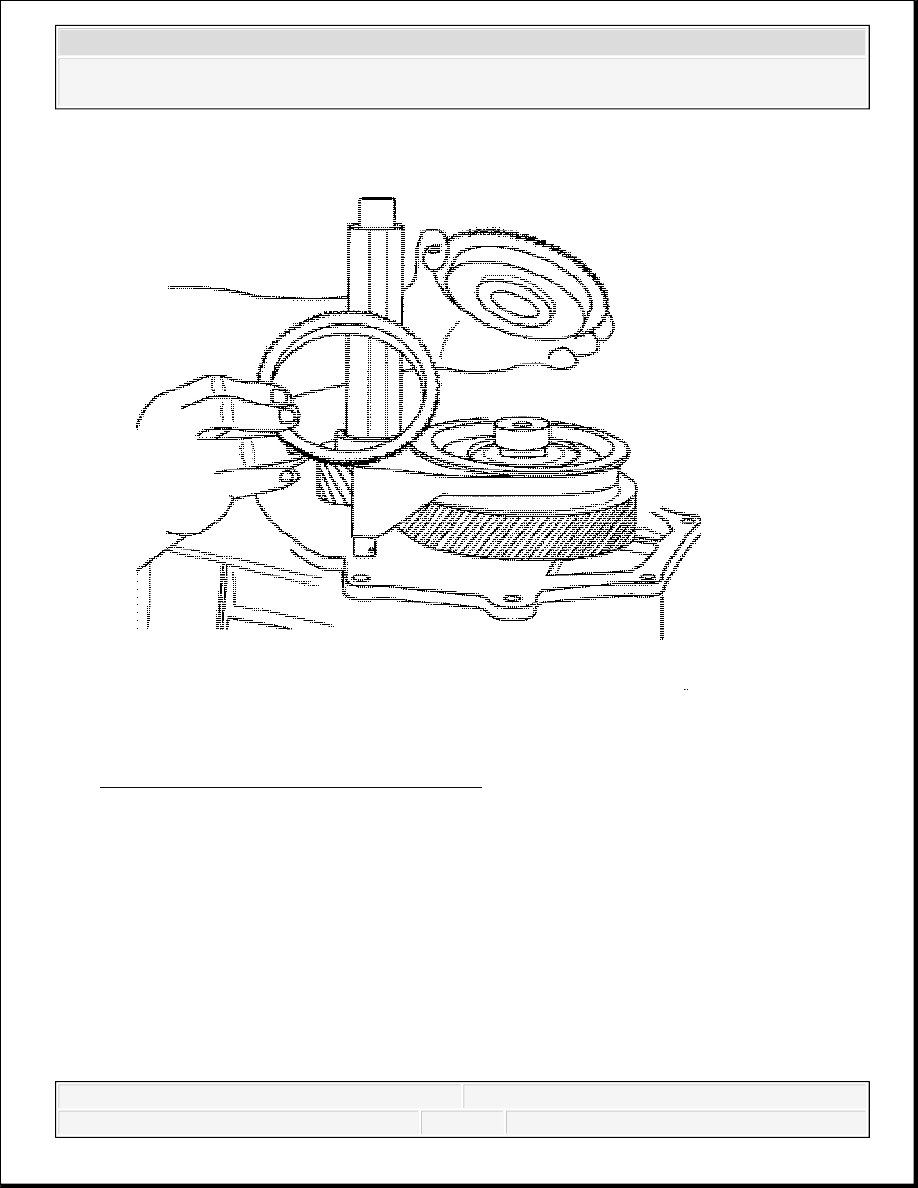

Fig. 119: Synchronizer Ring And 5th Gear
Courtesy of GENERAL MOTORS CORP.

13. Remove the taper and the synchronization ring from the 5th gear.
