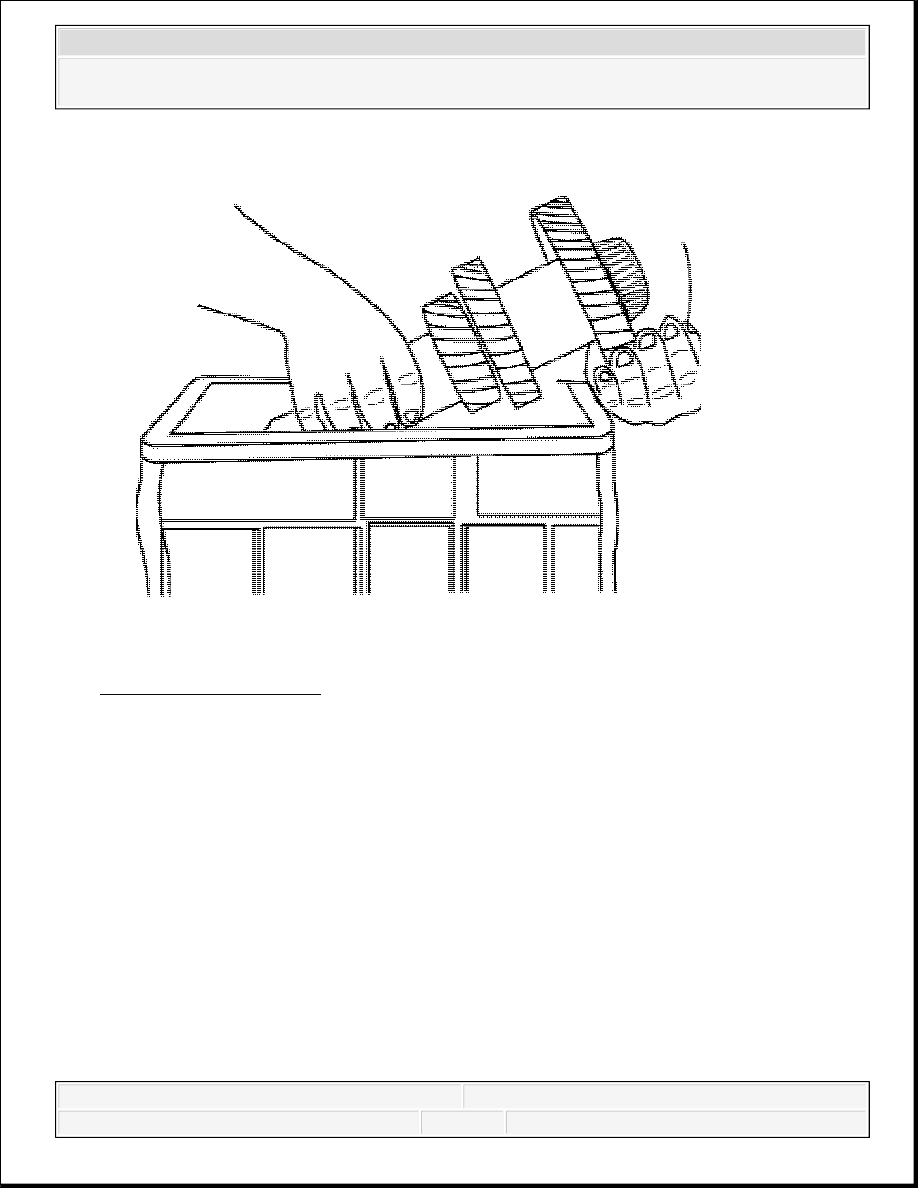

Fig. 107: Gear Assembly
Courtesy of GENERAL MOTORS CORP.

8. Slide the gear assembly backward and remove the gear assembly from the case.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

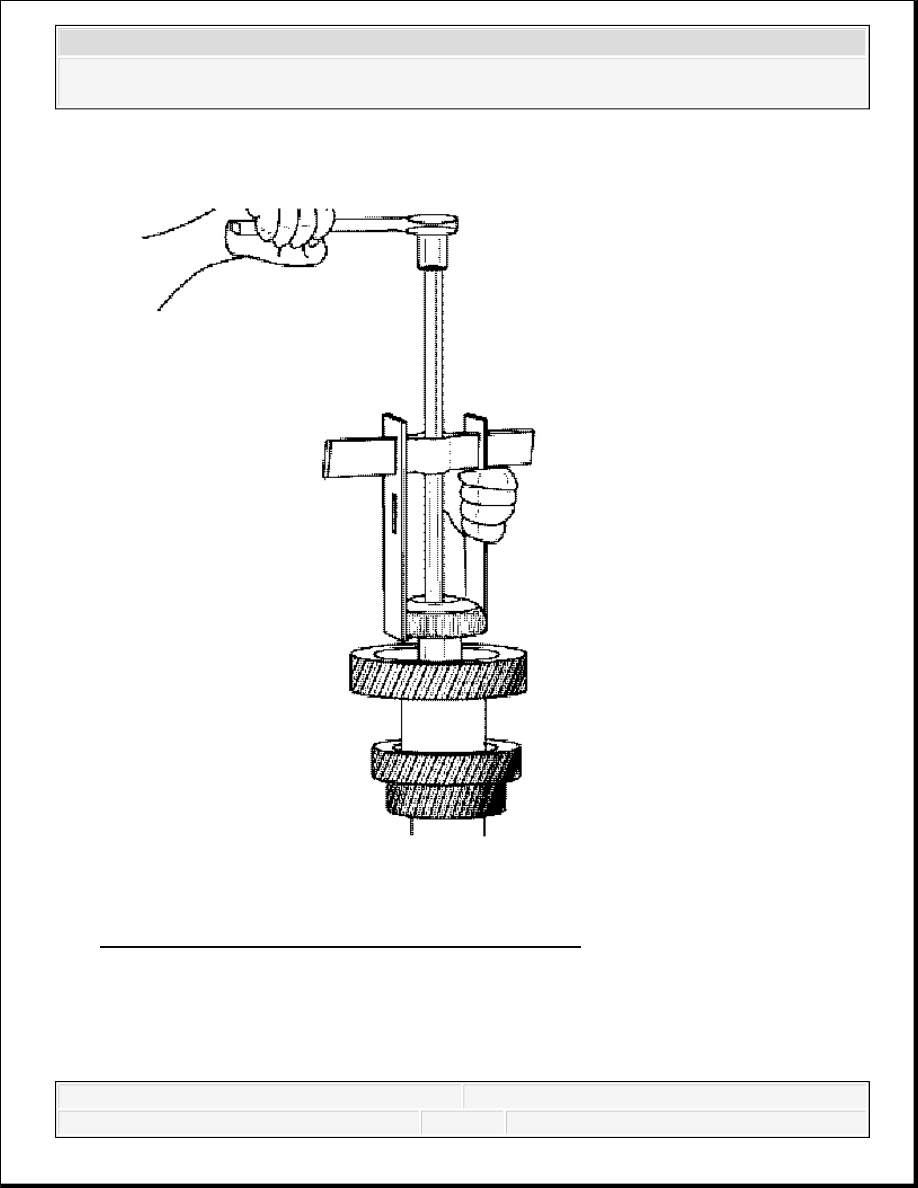

Fig. 108: Remove Bearing Race From Gear Assembly
Courtesy of GENERAL MOTORS CORP.

9. Using a bearing remover, remove the bearing race from the gear assembly.

COUNTER GEAR SHAFT DISASSEMBLE



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

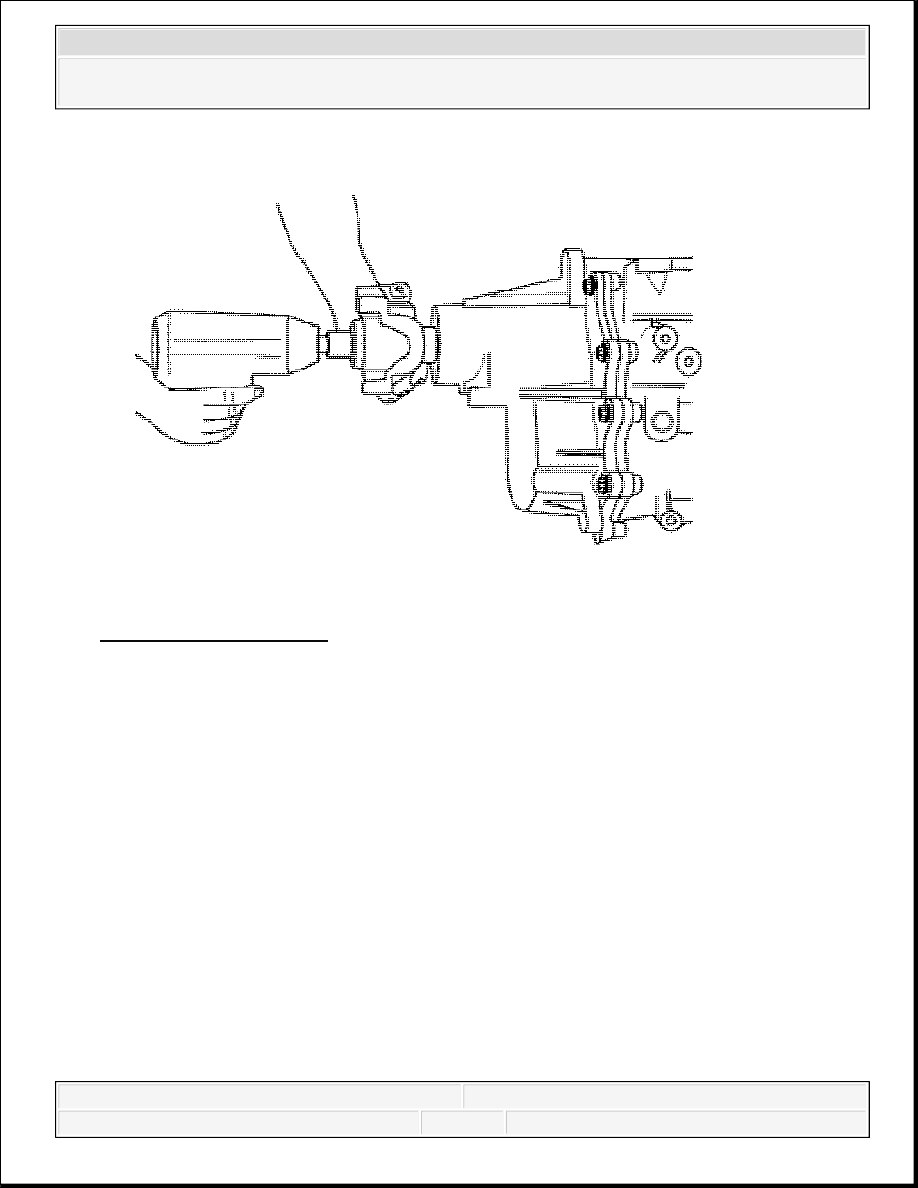

Fig. 109: Main Shaft Nut
Courtesy of GENERAL MOTORS CORP.

1. Use an impact gun to loosen and remove the nut from the main shaft.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

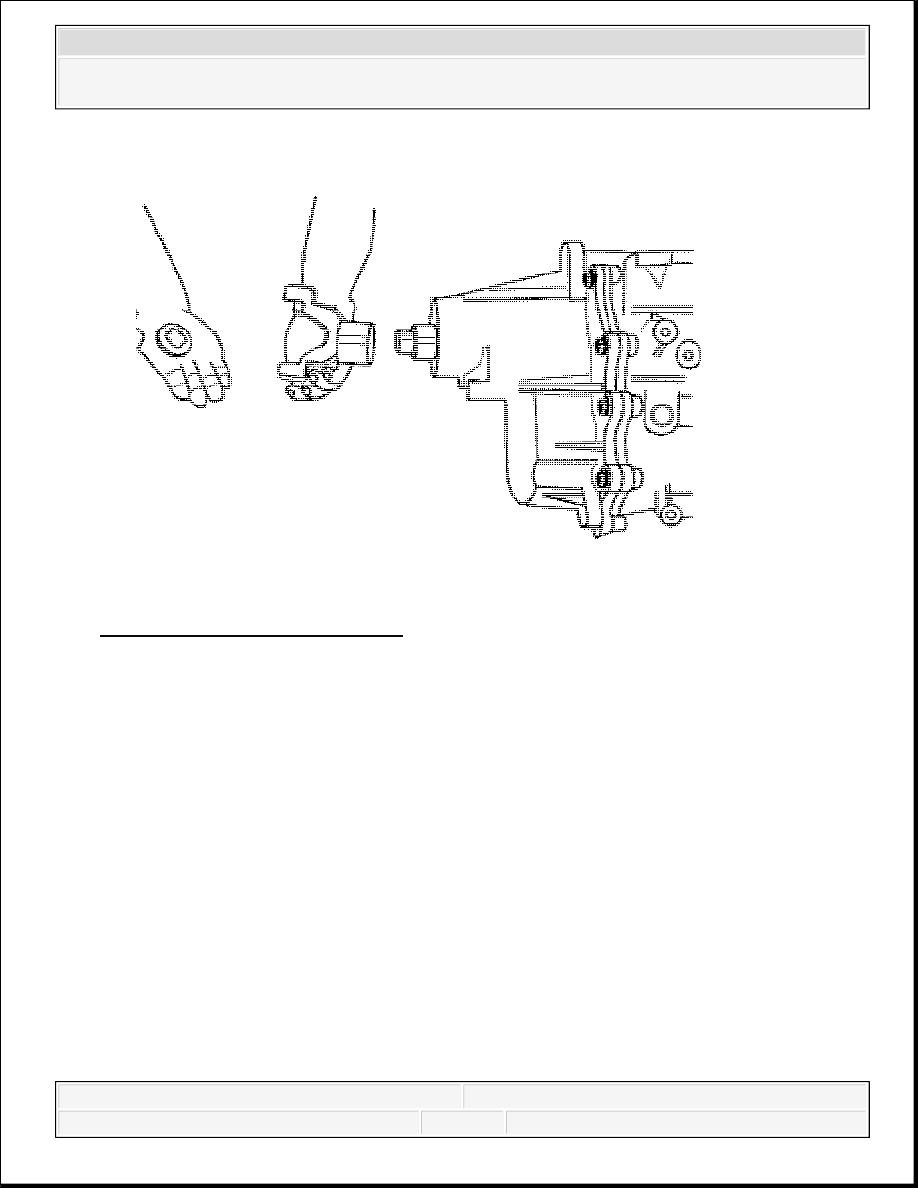

Fig. 110: Main Shaft Nut & Yoke
Courtesy of GENERAL MOTORS CORP.

2. Remove the yoke flange from the main shaft, as necessary.
