Chevrolet Silverado / GMC Sierra. Service manual - part 2545

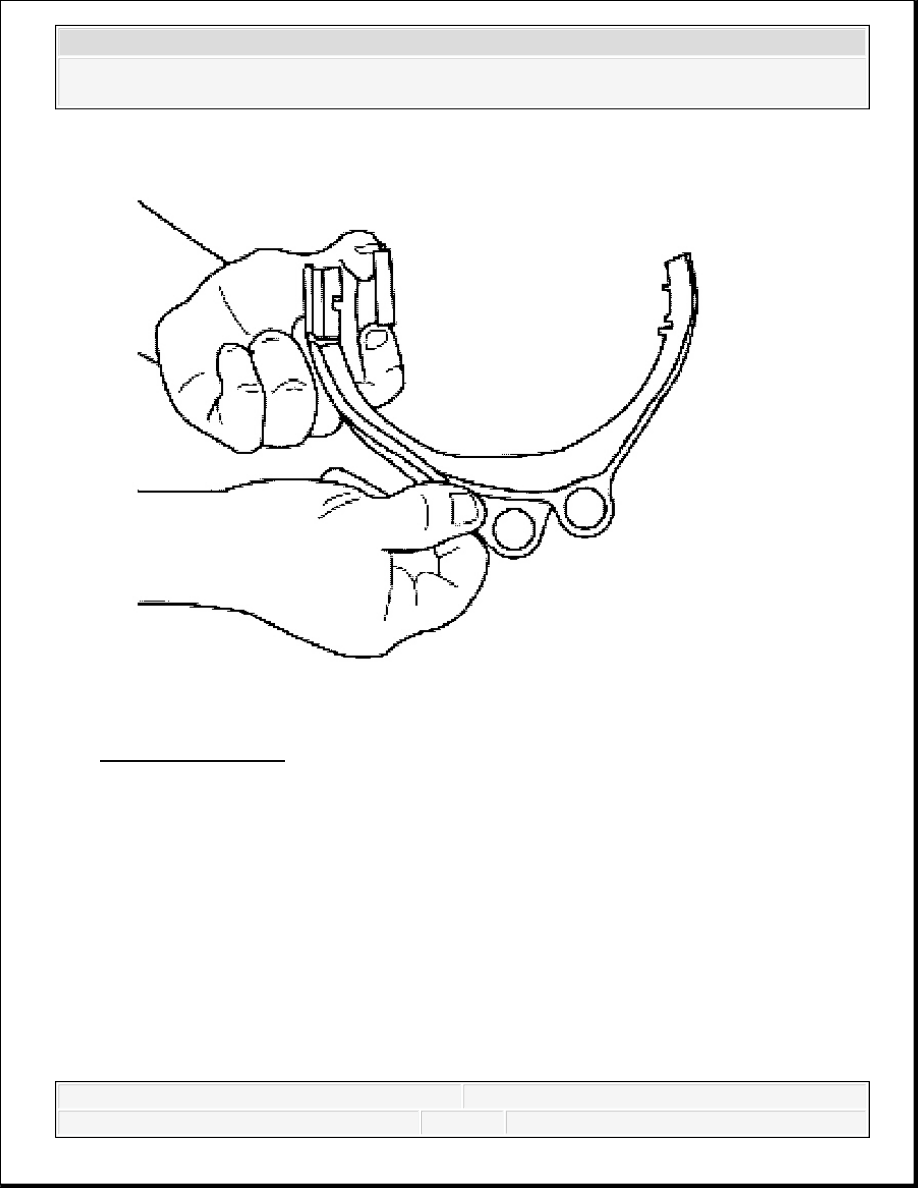

Fig. 99: Fork Inserts
Courtesy of GENERAL MOTORS CORP.

23. Remove the fork inserts if they are worn or have jagged edges.

REVERSE IDLER GEAR DISASSEMBLE



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

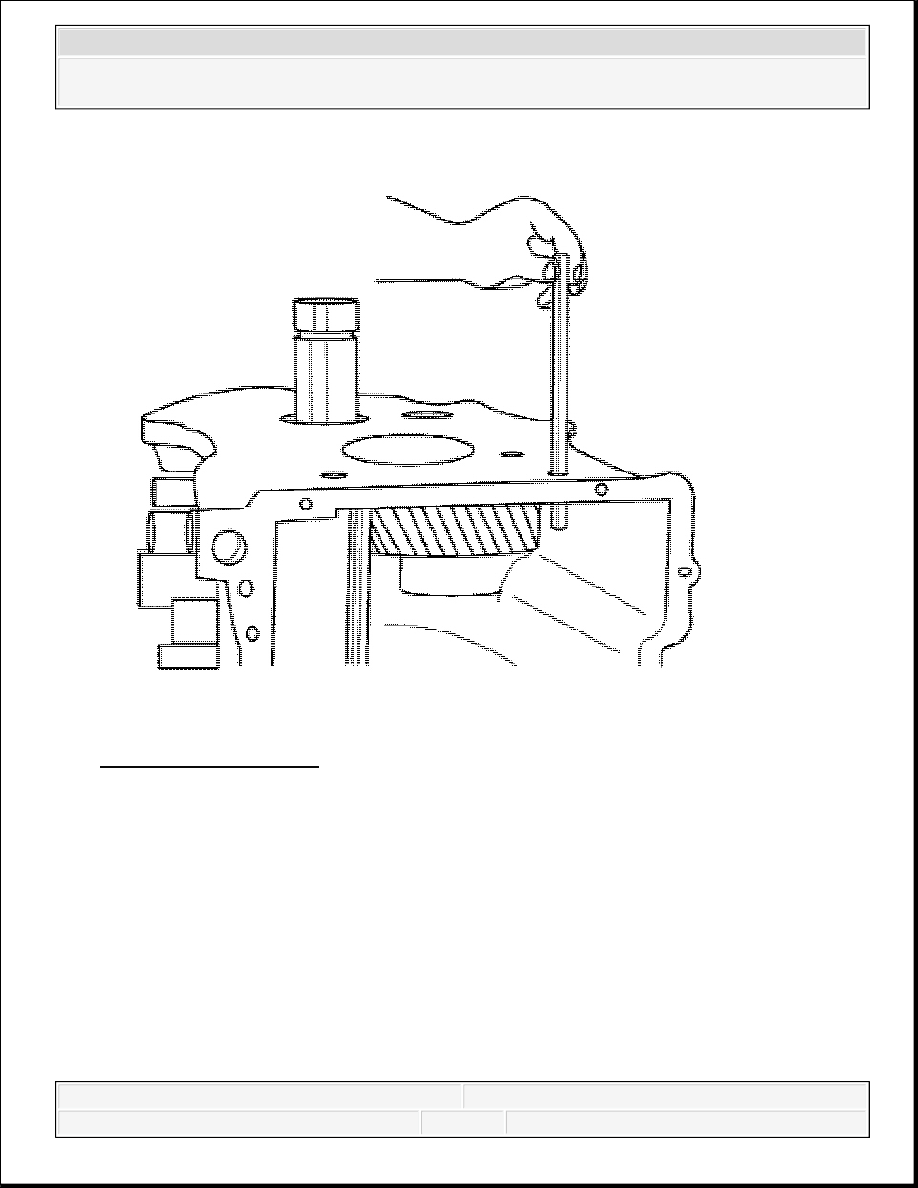

Fig. 100: 4th Gear Shaft
Courtesy of GENERAL MOTORS CORP.

1. Remove the 4th gear shaft from the case.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

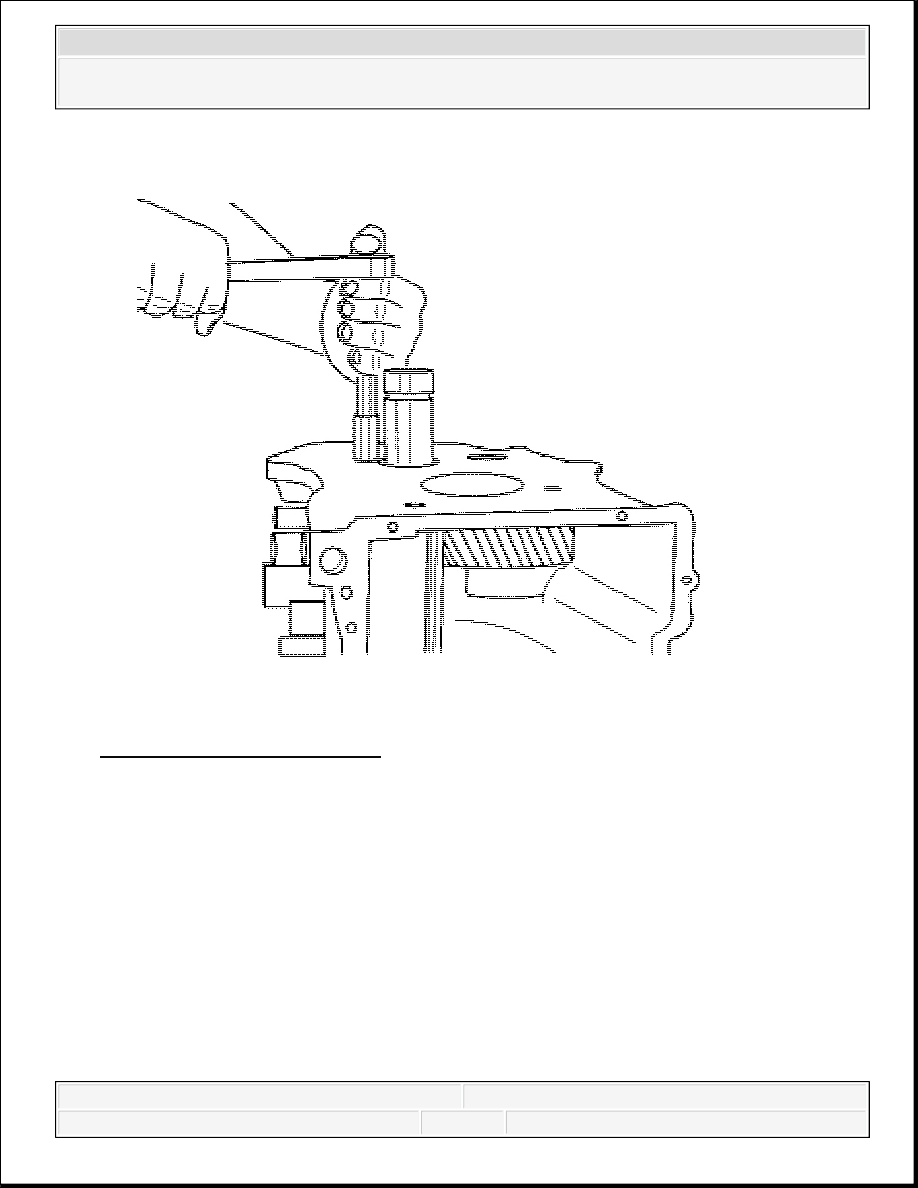

Fig. 101: Rear Retainer Screws
Courtesy of GENERAL MOTORS CORP.

2. Remove the 4 screws from the rear retainer.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

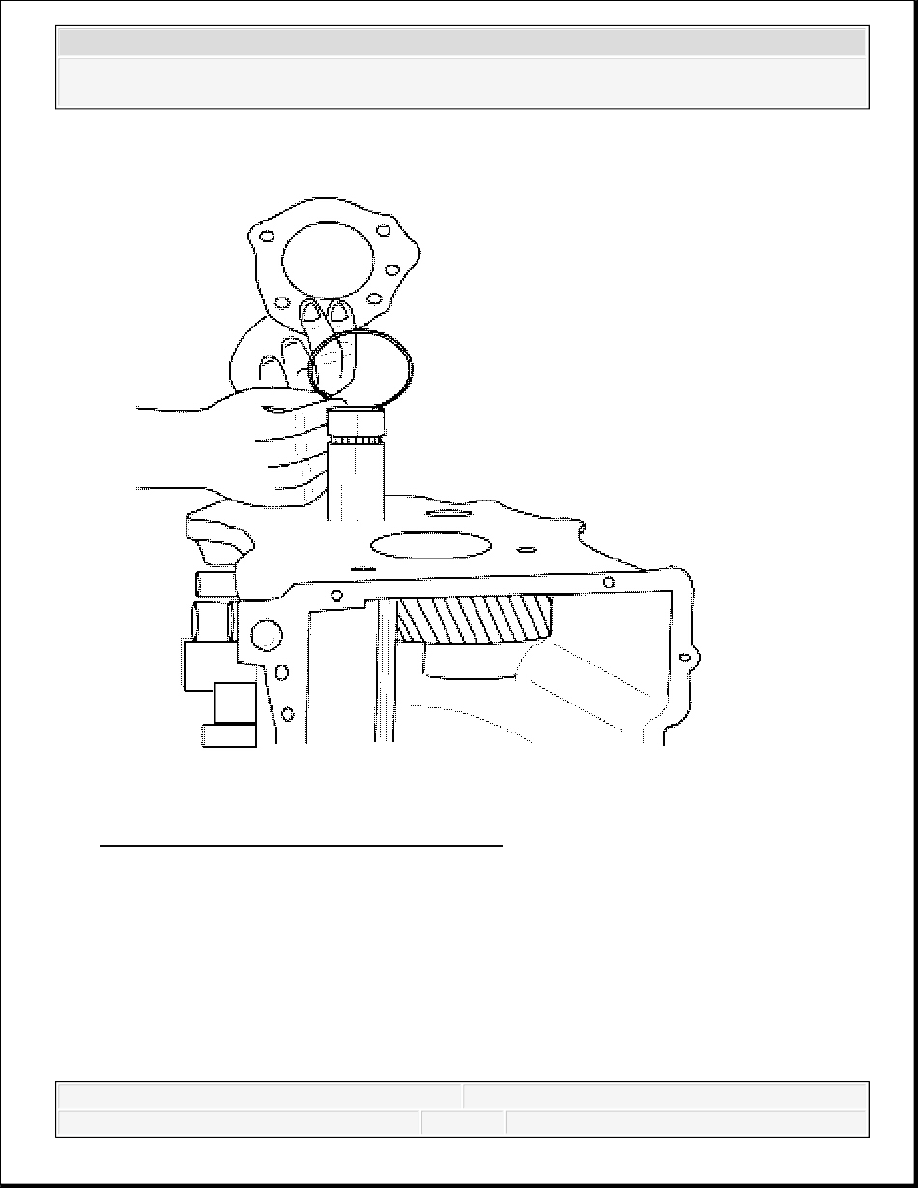

Fig. 102: Rear Retainer And Adjuster Shims
Courtesy of GENERAL MOTORS CORP.

3. Remove the rear retainer and the adjuster shims.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
