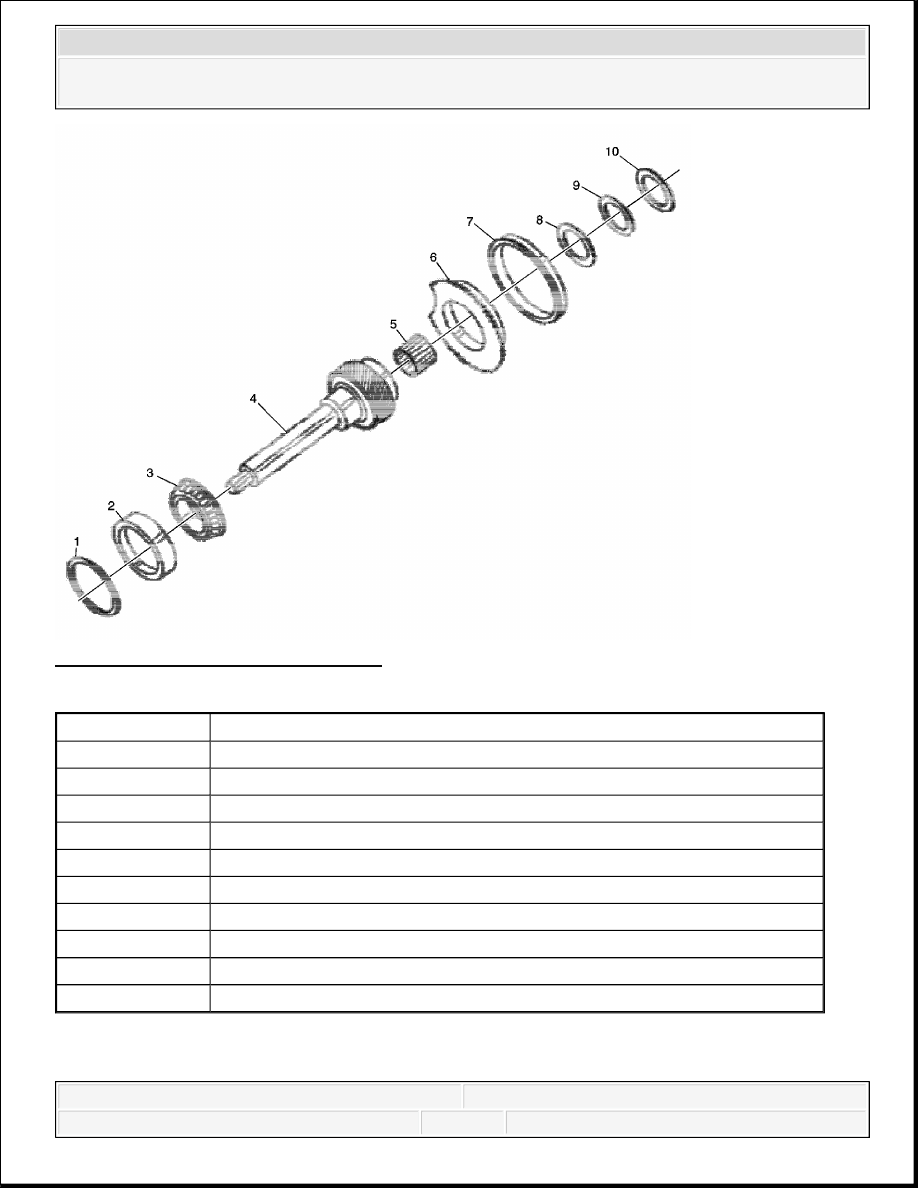

Fig. 3: Input Shaft and Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Bearing Retainer Spacer

2

Tapered Bearing Race

3

Bearing Taper and Rollers

4

Input Shaft

5

Input Shaft Guide Rollers

6

Clutch Ring

7

3rd/4th/5th Gear Synchronization Ring

8

Clutch Tapered Push Pulley

9

Axial Bearing

10

3rd-4th Gear Hammer Push Pulley



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



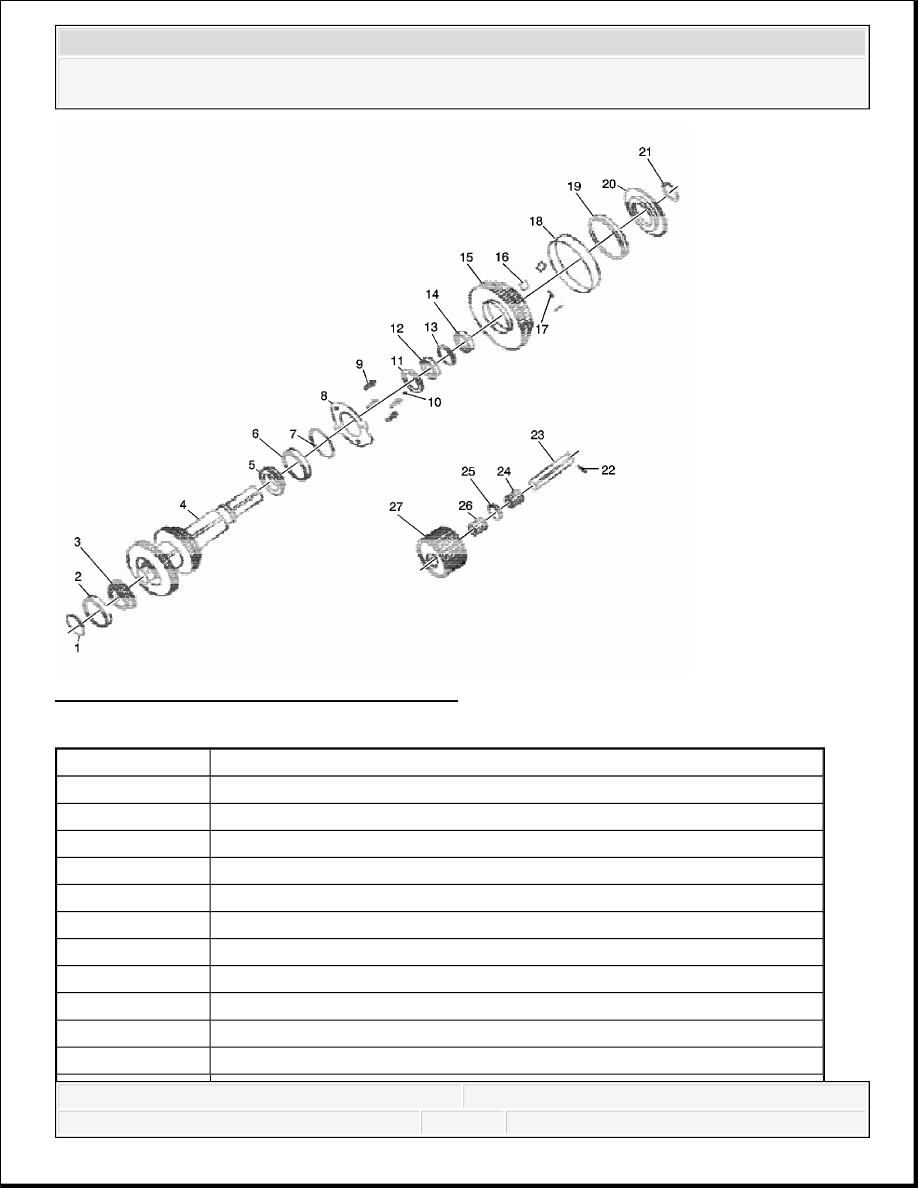

Fig. 4: Counter Gear Shaft and Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Front Bearing Cover

2

Front Bearing Race

3

Front Bearings and Rollers

4

Counter Shaft

5

Rear Bearing

6

Rear Bearing Race

7

Rear Bearing Adjuster Shim

8

Rear Bearing Retainer

9

Rear Bearing Retainer Bolts

10

5th Gear Push Pulley Sphere

11

5th Gear Push Pulley



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



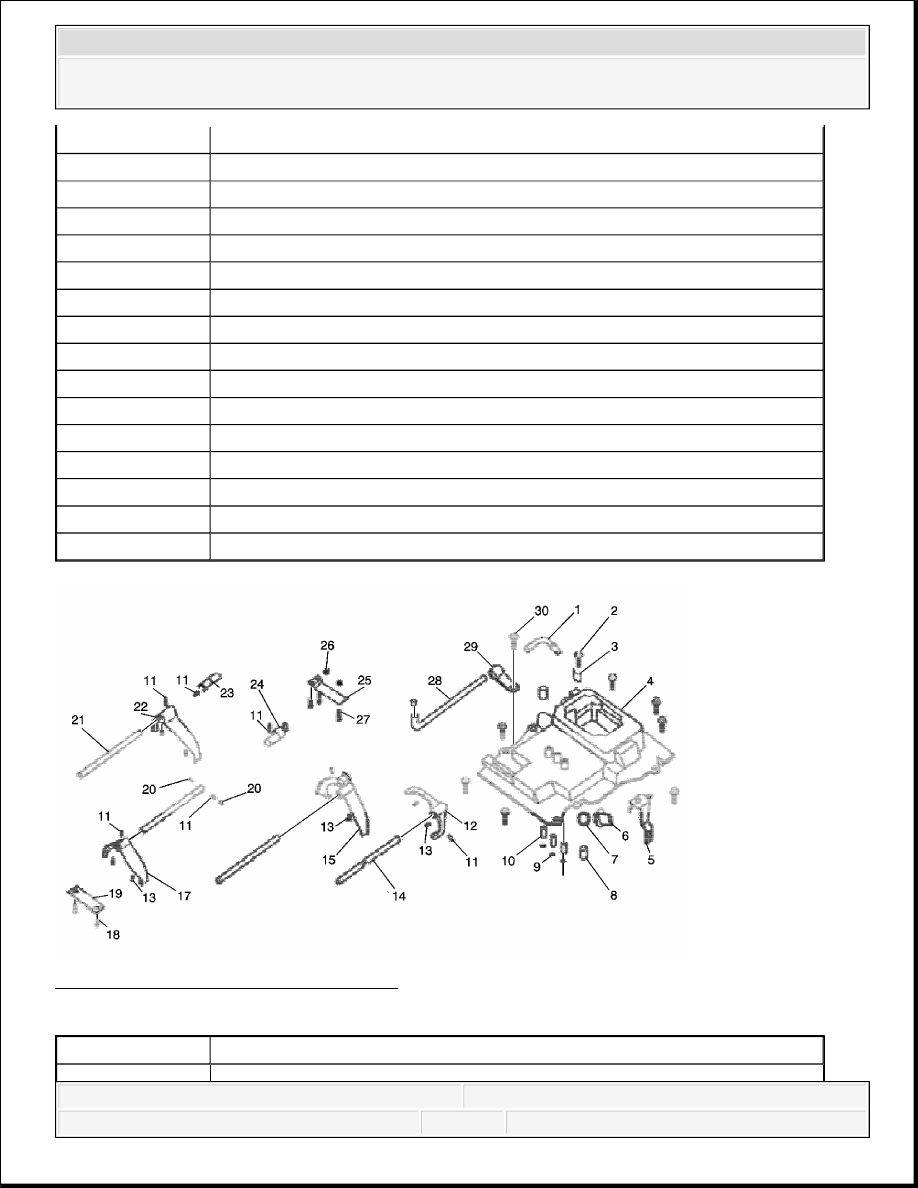

Fig. 5: Shift Control and Components
Courtesy of GENERAL MOTORS CORP.

12

5th Gear Roller Bearing

13

5th Gear Roller Bearing Separator

14

5th Gear Roller Bearing

15

5th Gear Sub Assembly

16

5th/Reverse Gear Synchronization Insert

17

Synchronization Spring

18

Reverse Gear Synchronization Collar

19

3rd/4th/5th Gear Synchronization Ring

20

5th Gear Clutch Ring

21

5th Gear Clutch Tapered Lock Ring

22

Reverse Shaft Safety Pin

23

Reverse Idler Gear Shaft

24

Reverse Idler Gear Roller Bearing

25

Reverse Idler Gear Spacer

26

Reverse Idler Gear Roller Bearing

27

Reverse Idler Gear

Callout

Component Name



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



DIAGNOSTIC INFORMATION AND PROCEDURES

DIAGNOSTIC CODE INDEX

1

Breather Connection

2

Control Cover Screws

3

Clip

4

Control Cover

5

Exhaust Tubing Support

6

Reverse Switch

7

Reverse Switch Gasket

8

Cap Guide Pin - Dowel

9

Insert Sphere

10

Insert Spring

11

Roll Pin

12

5th Gear Fork

13

Nylon Insert - Fork Leg

14

Reverse/5th Gear Shaft

15

5th-Reverse Gear Fork

16

5th-Reverse Gear Shift Lever

17

3rd-4th Gear Fork Assembly

18

Support Plate Bolt

19

Shaft Support Front Plate

20

Interlock Clutch/Gear Catch

21

1st-2nd Gear Shift Lever

22

1st-2nd Gear Fork

23

1st-2nd Gear Stop

24

3rd-4th Gear Stop

25

Shaft Support Rear Plate Assembly

26

Shaft Support Plate Nuts

27

Shaft Support Plate Bolts

28

Hose With Exhaust Valve

29

Hose Support Plate

30

Hose Support Plate Bolt

31

Cap Guide Pin - Dowel
